Lab02 - Fuente de Poder

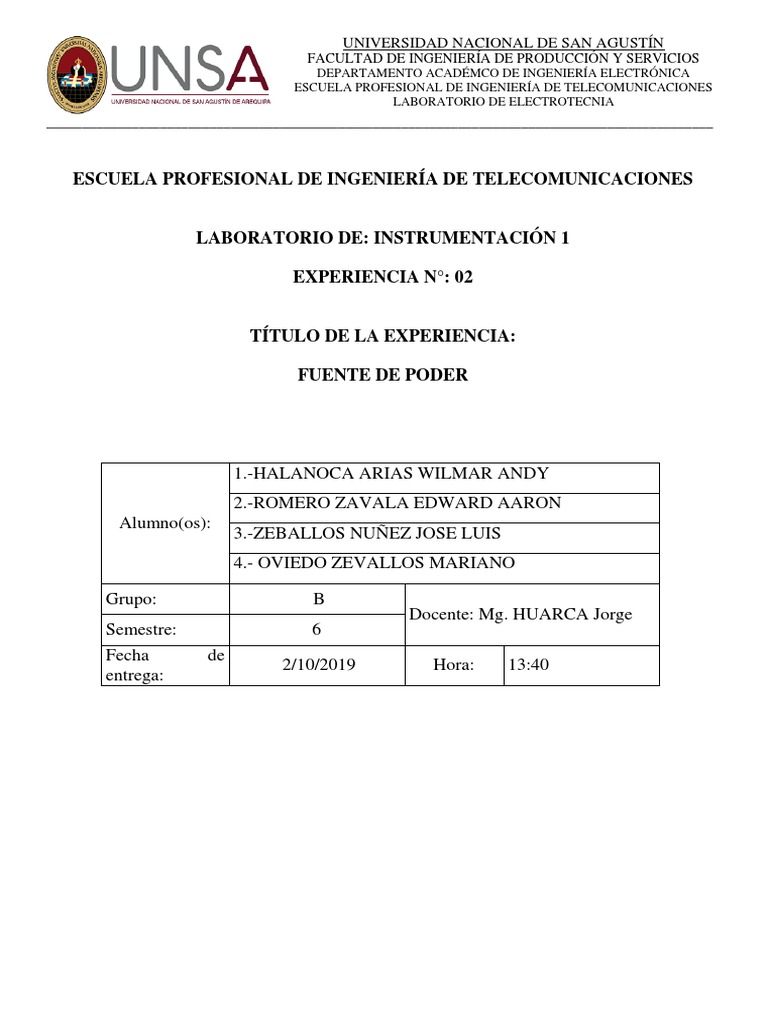

UNIVERSIDAD NACIONAL DE SAN AGUSTÍN
FACULTAD DE INGENIERÍA DE PRODUCCIÓN Y SERVICIOS

DEPARTAMENTO ACADÉMCO DE INGENIERÍA ELECTRÓNICA
ESCUELA PROFESIONAL DE INGENIERÍA DE TELECOMUNICACIONES
LABORATORIO DE ELECTROTECNIA
______________________________________________________________________________________________
LABORATORIO DE: INSTRUMENTACIÓN 1
EXPERIENCIA N°: 02
TÍTULO DE LA EXPERIENCIA:
FUENTE DE PODER
1.-HALANOCA ARIAS WILMAR ANDY

2.-ROMERO ZAVALA EDWARD AARON
Alumno(os):
3.-ZEBALLOS NUÑEZ JOSE LUIS
4.- OVIEDO ZEVALLOS MARIANO
Grupo: B
Docente: Mg. HUARCA Jorge
Semestre: 6
Fecha de
2/10/2019 Hora: 13:40
entrega:
______________________________________________________________________________________________
LABORATORIO N° 02
FUENTE DE PODER
I.- OBJETIVOS:
- Comprender el funcionamiento y etapas de una fuente DC.
- Analizar el funcionamiento de un regulador fijo.
- Analizar el funcionamiento de un regulador variable.
- Verificar el voltaje de salida a diferentes cargas.
II.- FUNDAMENTO TEÓRICO:

Tema: Fuente de poder de corriente continua
III.- EQUIPOS Y MATERIALES A UTILIZAR:

Cantidad Descripción
1 Laptop
IV.- PROCEDIMIENTO:
4.1: Etapas de una fuente DC.
4.1.1. La figura 1 muestra las etapas de una fuente DC, utilizando un software de simulación
de circuitos implementar el circuito de transformación e insertar imagen. Considerar la
amplitud de Ver igual a 220V y una frecuencia de 50Hz. (El voltaje Ve es una señal alterna).
______________________________________________________________________________________________
Figura 1.Etapas de una fuente de alimentación DC

Responder
¿Qué función cumple el transformador?
Permite aumentar o disminuir el voltaje y la intensidad de una corriente alterna de forma tal
que su producto permanezca constante (ya que la potencia que se entrega a la entrada de un
transformador ideal, esto es, sin pérdidas, tiene que ser igual a la que se obtiene a la salida)
manteniendo la frecuencia (60 Hz).
Están basados en el principio de inducción electromagnética y están constituidos, en su
forma más simple, por dos bobinas devanadas sobre un núcleo cerrado de hierro dulce. Estas
bobinas o devanados se denominan primarios y secundarios.
Embobinado primario: Entrada del transformador, Embobinado Secundario: Salida del trasformador.
¿Qué es la relación de transformador? ¿Qué sucede si se cambia este valor?

La relación entre la fuerza electromotriz inductora (Ep), la aplicada al devanado primario y
la fuerza electromotriz inducida (Es), la obtenida en el secundario, es directamente
proporcional al número de espiras de los devanados primario (Np) y secundario (Ns).
______________________________________________________________________________________________
La razón de la transformación (m) de la tensión entre el bobinado primario y el bobinado

secundario depende de los números de vueltas que tenga cada uno. Si el número de vueltas
del secundario es el triple del primario, en el secundario habrá el triple de tensión.
Dónde: (Vp) es la tensión en el devanado primario ó tensión de entrada, (Vs) es la tensión en

el devanado secundario ó tensión de salida, (Ip) es la corriente en el devanado primario ó
corriente de entrada, e (Is) es la corriente en el devanado secundario ó corriente de salida.
Insertar imagen de los voltajes Ve y V1 con ayuda de un osciloscopio

______________________________________________________________________________________________
4.1.2. Del primer circuito implementado agregar la etapa de rectificación utilizando 4
diodos (1N4007) y una resistencia para medir el voltaje en V2 como se muestra en la
figura 2. Adjuntar la imagen del voltaje V2.
Figura 2
______________________________________________________________________________________________
Responder
¿Qué función cumple la etapa de rectificación?
Es el elemento o circuito que permite convertir la corriente alterna en corriente continua.
Esto se realiza utilizando diodos rectificadores, ya sea semiconductores de estado sólido,
válvulas al vacío o válvulas gaseosas como las de vapor de mercurio.
Dependiendo de las características de la alimentación en corriente alterna que emplean, se
les clasifica en monofásicos, cuando están alimentados por una fase de la red eléctrica, o
trifásicos cuando se alimentan por tres fases.
Un diodo conduce cuando la tensión de su ánodo es mayor que la de su cátodo. Es como un
interruptor que se abre y se cierra según la tensión de sus terminales:
4.1.3. Del circuito de la sección 1.2 agregar la etapa de filtrado utilizando una
condensador de 100uf como se muestra en la figura 3. Adjuntar la imagen del voltaje
V3.
Figura 3
______________________________________________________________________________________________
Responder
¿Qué función cumple la etapa de filtrado?
La tensión en la carga que se obtiene de un rectificador es en forma de pulsos. En un ciclo de
salida completo, la tensión en la carga aumenta de cero a un valor de pico, para caer después
de nuevo a cero. Esta no es la clase de tensión continua que precisan la mayor parte de
circuitos electrónicos. Lo que se necesita es una tensión constante, similar a la que produce
una batería. Para obtener este tipo de tensión rectificada en la carga es necesario emplear un
filtro.
El tipo mas común de filtro es el del condensador a la entrada, en la mayoría de los casos
perfectamente válido. Sin embargo en algunos casos puede no ser suficiente y tendremos que
hacer uso de algunos componentes adicionales.
______________________________________________________________________________________________
¿Qué sucede si se cambia el condensador por uno de 1000uf?

Recordando que el tiempo de descarga de un condensador en una fuente de alimentación va
en relación a t=5RC, es que notamos que al aumentar la capacidad del condensador la onda
rectificada se vuelve menos rizada, mas constante y con menos amplitud.
4.2: Regulador fijo.

4.2.1. Del circuito de la sección 1.3 agregar la etapa de regulación, para este caso vamos a
utilizar un regulador fijo (cambiar la resistencia por el regulador LM7805). Adjuntar la
imagen del circuito implementado.
______________________________________________________________________________________________
Responder
Con ayuda de un voltímetro ¿Cómo y cuánto es el voltaje en la salida del regulador?
Usamos un Voltímetro DC, puesto que la señal ha sido transformada, rectificada y regulada
de alterna a continua. Dándonos un valor de 5.02V
¿Qué sucede si cambiamos el regulador por el modelo LM7809?

El regulador LM7809 es de la familia 78xx, que entregar una tensión constante, estable y
positiva. La tensión y corriente que proporcionan es fija según el modelo y va desde 3.3v
hasta 24v con un corriente de 0.1A a 3A. En este caso el modelo 7809 nos da una tensión de
salida Vout de 9V.
______________________________________________________________________________________________
En la hoja del fabricante del regulador LM7805 ¿cuánto es el voltaje de entrada que soporta
el regulador?
El voltaje máximo que soportan es de 35V.
¿Cuánta es la corriente a la que puede proporcionar el regulador para que funcione
correctamente?
1 Amperio.
4.2.2. Añada al circuito un amperímetro y un potenciómetro de 100ohm tal como se aprecia
en la figura 4.
Figura 4
Responder
______________________________________________________________________________________________
Varíe el potenciómetro y analice el comportamiento del voltaje y la corriente medida ¿Qué
sucede con los valores medidos?
Recordando que el potenciómetro es una resistencia regulable y al estar conectado en serie
con el regulador LM7805. El voltaje de salida del regulador actúa como una fuente de
voltaje continúa de 5V. Entonces podemos analizarlo aproximadamente como una malla de
una fuente de voltaje continua y una resistencia regulable cuyos valores van a relación a la
formula V= IR. Sin embargo, al variar el potenciómetro notamos que la nueva tensión de
salida presenta ligeros risos distorsionados,
¿Por qué desciende el valor del voltaje al incrementar la corriente?
De acuerdo a la relación V=IR, el voltaje de salida del regulador se comparte con la
resistencia regulada del potenciómetro.
4.3: Regulador variable.

4.3.1. Implemente un regulador variable con ayuda del regulador LD1117 y agregue la
imagen del circuito implementado.
______________________________________________________________________________________________
Responder
¿Cómo es el voltaje en la salida del regulador?
El voltaje de salida regulado con el potenciómetro varia desde 1.25V hasta 3.05V
4.3.2. Implemente un circuito para medir la máxima corriente que puede soportar el
regulador variable. Añadir imagen.
Responder
¿Cuál es la máxima corriente soportada?
10mA
V.- CUESTIONARIO:
______________________________________________________________________________________________
5.1.- Cuestionario partes de una fuente:
5.1.1.- ¿Cuáles son las partes de una fuente DC?

• Un armazón de aluminio convertidor.
• Circuito de conversión eléctrica.
• Una bobina de transformación eléctrica.
• Un puente rectificador de corriente.
• Un juego de condensadores eléctricos adaptados al circuito.
• Puerto de conexión AC.
• Puertos de conexión a los diferentes circuitos del equipo en cuestión.
• Botón de tipo switch para encendido o apagado de la pieza.
• Sistema de refrigeración por ventilador o disipador de calor.
• En los casos que lo poseen medidor de corriente usada
• En algunos un casos pequeño sistema de sonido que emite un pitido indicando su
funcionamiento.
• Según sea el modelo un recubrimiento de tela aislante para los cables.
5.1.2. ¿Cuál es la corriente que puede soportar el diodo 1N4007?
Corriente máxima con polarización directa es de 1 A.
5.2.- Cuestionario regulador fijo:
5.2.1.- ¿Qué sucede si en el regulador LM7805 le damos en la entrada un voltaje de

25V?
El voltaje de salida sigue saliendo 5.02 puesto que el voltaje de entrada cumple las
condiciones de estar en el rango de Vi=7 a 20V
5.2.2.- ¿Qué sucede si en el regulador LM7805 le damos en la entrada un voltaje de 4V?

______________________________________________________________________________________________
Notamos que el voltaje de salida sale con ligeros risos.
VI.- OBSERVACIONES Y CONCLUSIONES:
- Dar sus observaciones y conclusiones de forma personal, en forma clara y empleando el

menor número de palabras.
En este laboratorio se pudo observar los diferentes procesos que realiza una Fuente de
Alimentación DC como transformación, rectificación, filtración y regulacion para
transformar un voltaje de 220V en alterna AC en voltajes fijos o regulables menores en
continua DC.
- Dar dos conclusiones por integrante las más importantes de las experiencias
propuestas.
 La importancia del transformador que permite aumentar o disminuir el voltaje y la

intensidad de una corriente alterna de forma tal que su producto permanezca
constante.
 La importancia de los diodos como rectificadores que permiten convertir la corriente
alterna en corriente continua.
 Es importante conocer los datasheet de cada dispositivo integrado, tales como el
LM7805, LM7809 y el LD1117, cada dispositivo teniendo sus condiciones como
voltaje de entrada, y corriente necesaria en el regulador para darnos una voltaje de
salida constante o regulable.
 La importancia del capacitor como filtro, mientras mas grande sea el capacitor, el
voltaje de entrada en el regulador presenta menos rizos o es mas constante. Sin
______________________________________________________________________________________________
embargo en algunos casos puede no ser suficiente y tendremos que hacer uso de
algunos componentes adicionales.
______________________________________________________________________________________________
VII.- BIBLIOGRAFIA:
Mg. HUARCA Jorge

Docente DAIE

Lab02 - Fuente de Poder

Cargado por

Información del documento

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Lab02 - Fuente de Poder

Cargado por

Copyright:

Formatos disponibles

UNIVERSIDAD NACIONAL DE SAN AGUSTÍN

FACULTAD DE INGENIERÍA DE PRODUCCIÓN Y SERVICIOS

ESCUELA PROFESIONAL DE INGENIERÍA DE TELECOMUNICACIONES

LABORATORIO DE: INSTRUMENTACIÓN 1

1.-HALANOCA ARIAS WILMAR ANDY

II.- FUNDAMENTO TEÓRICO:

III.- EQUIPOS Y MATERIALES A UTILIZAR:

Figura 1.Etapas de una fuente de alimentación DC

¿Qué es la relación de transformador? ¿Qué sucede si se cambia este valor?

La razón de la transformación (m) de la tensión entre el bobinado primario y el bobinado

Dónde: (Vp) es la tensión en el devanado primario ó tensión de entrada, (Vs) es la tensión en

Insertar imagen de los voltajes Ve y V1 con ayuda de un osciloscopio

¿Qué sucede si se cambia el condensador por uno de 1000uf?

4.2: Regulador fijo.

¿Qué sucede si cambiamos el regulador por el modelo LM7809?

4.3: Regulador variable.

5.1.1.- ¿Cuáles son las partes de una fuente DC?

5.1.2. ¿Cuál es la corriente que puede soportar el diodo 1N4007?

Corriente máxima con polarización directa es de 1 A.

5.2.- Cuestionario regulador fijo:

5.2.1.- ¿Qué sucede si en el regulador LM7805 le damos en la entrada un voltaje de

5.2.2.- ¿Qué sucede si en el regulador LM7805 le damos en la entrada un voltaje de 4V?

Notamos que el voltaje de salida sale con ligeros risos.

VI.- OBSERVACIONES Y CONCLUSIONES:

- Dar sus observaciones y conclusiones de forma personal, en forma clara y empleando el

 La importancia del transformador que permite aumentar o disminuir el voltaje y la

Mg. HUARCA Jorge

También podría gustarte
