1.

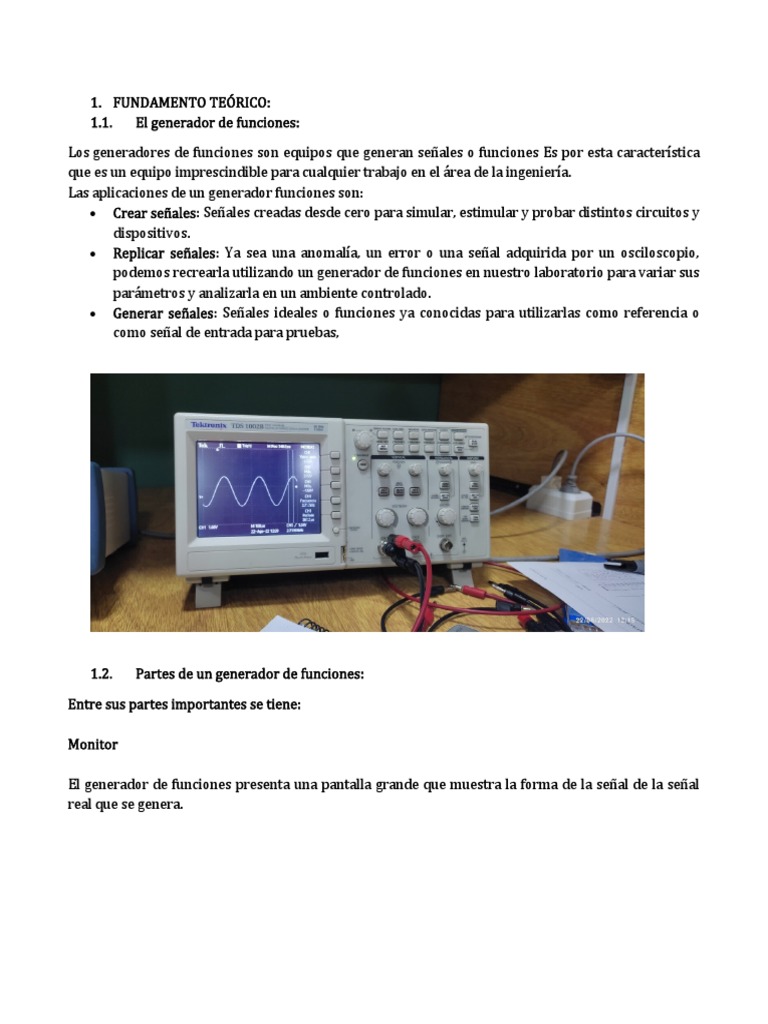

FUNDAMENTO TEÓRICO:
1.1. El generador de funciones:

Los generadores de funciones son equipos que generan señales o funciones Es por esta característica
que es un equipo imprescindible para cualquier trabajo en el área de la ingeniería.
Las aplicaciones de un generador funciones son:
 Crear señales: Señales creadas desde cero para simular, estimular y probar distintos circuitos y
dispositivos.
 Replicar señales: Ya sea una anomalía, un error o una señal adquirida por un osciloscopio,
podemos recrearla utilizando un generador de funciones en nuestro laboratorio para variar sus
parámetros y analizarla en un ambiente controlado.
 Generar señales: Señales ideales o funciones ya conocidas para utilizarlas como referencia o
como señal de entrada para pruebas,

1.2. Partes de un generador de funciones:

Entre sus partes importantes se tiene:

Monitor

El generador de funciones presenta una pantalla grande que muestra la forma de la señal de la señal
real que se genera.
Barras de herramientas amigables con pantalla táctil

Las barras de herramientas convenientes con botones claros están disponibles para configuraciones
de señal y operaciones comunes. Muestran la configuración actual del instrumento y permiten cambiar
todas las configuraciones. Los botones grandes son muy adecuados para la operación con pantalla
táctil.

Las barras de herramientas son totalmente configurables a través de la configuración del programa.
Puede establecer el tamaño del botón, agregar o quitar botones y cambiar el orden de los botones.

Tipos de señal

El generador de forma de onda arbitraria puede generar varios tipos de señal:

Buscar:

ONDA SINUSOIDAL

Onda triangular
Onda cuadrada

Pulso
DC
Ruido
Ondas arbitrarias
Las ondas arbitrarias pueden ser señales previamente medidas, que pueden cargarse desde un archivo
o pueden transferirse directamente desde el instrumento de medición. Estas también pueden ser
señales creadas en una aplicación externa.

Propiedades de señal

Dependiendo del tipo de señal seleccionado, se pueden configurar varias propiedades de señal:

–Frecuencia
–Período
–Amplitud
–Compensar
–Simetría
–Fase
–Anchura
– Tiempo límite inicial y final
Para ajustar una propiedad de señal, haga clic en los dígitos o desplace la rueda del mouse cuando el
puntero del mouse esté sobre un dígito específico. Al hacer clic en la mitad superior de un dígito
aumentará el valor de ese dígito, mientras que al hacer clic en la mitad inferior de un dígito lo
disminuirá. Los dígitos que están actualmente apagados se pueden habilitar haciendo clic en su mitad
superior.

Las propiedades también se pueden ajustar haciendo clic en la etiqueta con el nombre de la propiedad
o presionando la tecla de acceso rápido correspondiente. Esto abre un diálogo en el que se puede
ingresar el valor solicitado. Este diálogo acepta prefijos como u, m, k, M, etc.

Modo de barrido

El generador de funciones tiene una función de barrido que permite realizar un barrido continuo línea
o logarítmico el tipo de señal seleccionado (seno, triángulo o cuadrado). Se puede establecer la
frecuencia inicial y final del barrido, así como una frecuencia inicial opcional entre los límites inicial y
final. La duración del barrido también es ajustable.

Modo generador

Con el modo generador, el generador de funciones se puede configurar para generar señales continuas,
generar en modo ráfaga o generar en modo cerrado.

Modo continuo

En modo continuo, el generador de funciones genera la señal seleccionada continuamente hasta que se
detiene. El inicio se realiza utilizando el botón de inicio / parada o mediante una señal de activación
externa.

Modo de ráfaga

En modo ráfaga, el generador genera una ráfaga de la señal seleccionada y luego se detiene
automáticamente. La longitud de la ráfaga se establece en varios ciclos de la señal seleccionada. Cada
inicio de ráfaga generará la cantidad seleccionada de ciclos de la señal seleccionada.

Para señales arbitrarias, el buffer de patrón también puede dividirse en segmentos, lo que permite
generar segmentos de la forma de onda. Cada inicio de ráfaga generará el siguiente segmento del
patrón total.
Una ráfaga se puede iniciar manualmente con el botón Iniciar / Parar o se puede iniciar con una señal
de disparo externa (TTL).

Modo cerrado

En modo cerrado, el generador genera una señal basada en la presencia de una señal de activación
externa. Hay varios modos de activación diferentes disponibles para controlar cómo responde el
generador a la señal externa.

Salida de disparo

El generador tiene tres señales de salida de activación que se pueden utilizar para activar, por ejemplo,
el osciloscopio:

2. PROCEDIMIENTO

1. Encender el generador de funciones y el osciloscopio y conectarlos como se muestra en la Figura 4.

El terminal GND (referencia o tierra) es el conector negro de los adaptadores que se usan. En el
osciloscopio, presionar CONFIG. PREDETER. para eliminar alguna configuración extraña que pueda
tener el instrumento. Luego, presionar AUTOCONFIGURAR y, para reducir el ruido en el trazo,
presionar los botones en la siguiente secuencia: ADQUISICIÓN►Promedio (una denominación que
tiene sólo la primera letra en mayúscula, corresponde a un botón de opción).

CONECTADO DE CABLES

2. En el osciloscopio, para que los factores de escala vertical sean los correctos, se debe establecer el
factor de atenuación de la sonda utilizada para introducir señales. En este caso, se usa un conector sin
atenuación; por tanto, en el osciloscopio ejecutar: CH1 MENU ►Sonda ►Voltaje y presionar Atenuación
repetidamente hasta que aparezca 1x (en la Figura 3 se muestra el menú vertical del canal 1).
Presionar Atrás. Cuando se use el canal 2 deberá hacerse lo mismo en el menú de este canal.
3. Con la ayuda del osciloscopio, en el generador de funciones revisar cómo se establecen las
características de la señal generada. En el osciloscopio, revisar las funciones descritas en el
FUNDAMENTO TEÓRICO, poniendo especial atención en el sector de disparo.

- Mediciones.

4. En el generador de funciones seleccionar una señal senoidal y, con los teclados numérico y de
unidades, establecer una frecuencia de 1.25[kHz], una amplitud de 3[V] y un nivel DC de 0.6[V]. En el
osciloscopio pulsar ESTABL EN 50% y, con los controles de factores de escala y posición.

5. El osciloscopio realiza varias mediciones en forma automática, pudiendo mostrarse

simultáneamente hasta cinco medidas en la pantalla, en correspondencia con los cinco botones de
opción. Para ello, se debe pulsar MEDIDAS y un botón de opción al lado del cual se desea desplegar la
medida de interés; luego, presionando repetidamente Fuente se selecciona la procedencia de la señal
que se medirá; del mismo modo, con Tipo se selecciona la medida y con el botón Atrás se muestran
todas las medidas seleccionadas. Con este procedimiento, seleccionar (para el canal 1) las medidas
Vpico-pico, Max, Min, Frecuencia y Período para que se muestren en la pantalla como se ve en la Figura
5 (los valores pueden ser diferentes). Anotar las medidas obtenidas en la Hoja de Datos.

6. amplitud obtenida no coincida con el valor introducido por el teclado del generador de funciones y
que aparece en su pantalla; entonces este último valor deberá tomarse como un valor aproximado.
También se notará que el nivel DC es aproximadamente el doble del valor introducido por el teclado.
Todo esto se debe a ciertas características del generador de funciones y sólo queda tomarlo en cuenta
cuando se desee obtener señales prefijadas.

7. Medir el voltaje de la señal para diferentes instantes de tiempo, tomando como tiempo cero un
instante en que la señal se encuentra en su nivel DC y en el tramo de subida. Para ello, pulsar
CURSORES y con Tipo seleccionar Tiempo. El osciloscopio muestra dos cursores verticales que se
activan con el respectivo botón de opción y se pueden mover con el mando multiuso. Ubicar el Cursor
1 en tiempo cero (el tiempo y el voltaje correspondiente se muestran en pantalla). De ser necesario,
ajustar el nivel de disparo para que el voltaje en tiempo cero sea similar al VDC calculado en el punto
anterior. La pantalla se debe ver como en la Figura 6. A partir de esta situación, moviendo el Cursor 1,
llenar la Tabla 1 de la Hoja de datos.

- Obtención de señales prefijadas.

8. Obtener del generador de funciones una señal senoidal que tenga una frecuencia de 2.72[kHz], una
amplitud de 1.54[V] y un nivel DC de -0.76[V]. Estas características pueden introducirse inicialmente
con los teclados numérico y de unidades, recordando que el nivel DC introducido debe ser la mitad del
requerido. Luego, con las teclas de cursor y la perilla rotatoria, hacer los ajustes necesarios para que
las medidas automáticas obtenidas con el osciloscopio tengan los valores adecuados. En la pantalla del
osciloscopio debe representarse al menos un período completo de la señal y tan grande como sea
posible, vertical y horizontalmente. Anotar las medidas obtenidas con el osciloscopio y los factores de
escala vertical y horizontal.

9. Obtener del generador de funciones una señal cuadrada con una frecuencia de 1.22[kHz] y que
oscile entre -1.40[V] y +3.80[V] (respecto de la referencia).

3. CÁLCULOS:

1. Para la señal del punto 4. Del procedimiento, con las medidas obtenidas con el osciloscopio,
1
comparar los valores V max −V mincon V pp y con f . En todo este texto, cuando se pida comparar dos
T
valores, debe calcularse la diferencia porcentual correspondiente.

Solución:

De la tabla de valores, para la medición se obtuvo Max y Min “comparando con Vpp”:

V max =4.40 V y V min =−1.84 V

Restando:

V max −V min =4.40−(−1.84 )=6.241 V

Para V pp=6.24

Ambos valores difieren en:

6.241−6.24
·100 %=0.016 %
6.241

2. La señal del punto 4 del procedimiento está dada teóricamente por v=V m · sen ( wt )+V dc. Con los
datos tomados con el osciloscopio y os cálculos necesarios, determinar numéricamente esa relación.

Solución:

De:

v=V m · sen ( wt )+V dc

Para las incógnitas solicitadas se obtiene lo siguiente (según los datos de la hoja de datos tomado en
clase bajo mediciones cuidadosas).
Para V pp :

V pp =6.24 V

Para V m:

V pp
V m= → V m=3.08V
2

Para V DC:

V DC =V max −V m →V DC =4.40−3.12 →V DC =1.28 V

Para W:

w=2 π·f → w=2 π· 1.250

5
w= π
2

Tomando un tiempo de micro segundo 100 se obtendrá:

v=V m · sen ( wt )+V dc

v=3.08 · sen ( 52 π· 100)+1.28

v=4.08 V

3. A partir de la
tabla 1 de la hoja
de datos, elaborar
una tabla
t−v exp−v teo con la
relación obtenida
en el punto anterior. Dibujar la curva v teo vs t y, en el mismo gráfico, ubicar los puntos
correspondientes a v exp .

Solución:

- OBTENCION DE SEÑALES PREFIJADAS.

4. A Partir de las medidas obtenidas con el osciloscopio, demostrar que la señal obtenida en el punto 8.
Del procedimiento, tenía la amplitud y el nivel DC requeridos.

Solución:

En el experimento se utilizó:

V pp 3.08
V m= → =1.54 V
2 2

V max =3.12 V

Para DC:

V DC =3.12−1.54=1.58 V

Análisis:

Prácticamente en las mediciones y cálculos el valor de DC se acerca bastante al valor de Vm para la

senoidal.

5. Para la señal obtenida en el punto 8. Del procedimiento, demostrar que no podía tenerse una
representación más grande de un periodo de la señal considerando que los factores de escala vertical
van en una secuencia 1-2-5 y que los factores de escala horizontal van de una secuencia 1-2.5-5
Solución:

Los factores de escala utilizados en el experimento fueron:

Vertical = 1

Horizontal = 100 microsegundos

microsegundos
100 · ·10÷¿ 1000 microsegundos
¿

Para 8 divisiones verticales se tendrá 8 div

6. Repetir el punto anterior para la señal del punto 9 del procedimiento.

Solución:

Se tendrá una señal cuadrada oscilada entre -1.28 y 3.84 V con una frecuencia de 1.202 kHz, los
factores de escala fueron 2V y 100 microsegundos.

Para la pantalla teniendo 10 divisiones horizontales:

microsegundos
100 · ·10÷¿ 1000 microsegundos
¿

Para la otra señal se tiene de 8 div
