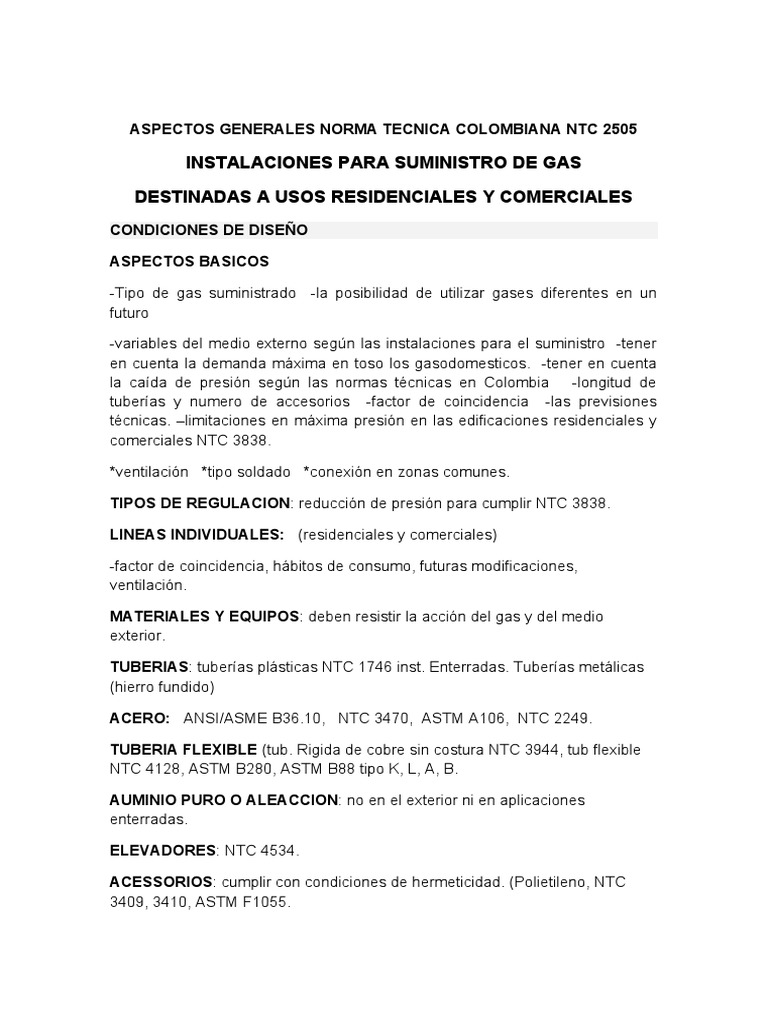

ASPECTOS BASICOS
-variables del medio externo según las instalaciones para el suministro -tener
en cuenta la demanda máxima en toso los gasodomesticos. -tener en cuenta
la caída de presión según las normas técnicas en Colombia -longitud de
tuberías y numero de accesorios -factor de coincidencia -las previsiones
técnicas. –limitaciones en máxima presión en las edificaciones residenciales y
comerciales NTC 3838.
TUBERIA FLEXIBLE (tub. Rigida de cobre sin costura NTC 3944, tub flexible
NTC 4128, ASTM B280, ASTM B88 tipo K, L, A, B.
REGULADORES: según el gas suministrado (gas natural, GLP NTC 3239 alta
y baja presión NTC 3873, hay que tener en cuenta las conexiones, los
elementos de control y el diámetro de la válvula interna.
NOTA: las tuberías para suministro de gas no deben pasar por dormitorios,
baños o conductos de aire, chimeneas, sótanos y similares, si el sótano no
posee ventilación hay que construir un conducto así: 3<=L>=10 F(1.5)
10<L>=26 F(2.0) 26<=L>=50 F(2.5)
Para gases más densos que el aire, los extremos de la camisa deben
distanciarse 3m de cualquier abertura de ventilación de sótanos. Para gases
menos densos que el aire se pueden utilizar tuberías metálicas y de polietileno
enterradas según NTCC3742.
TUBERIAS OCULTAS: por debajo del nivel del suelo en una zanja a 46 cm y
30 cm cuando sea por trazo del jardín, no por cimientos, zapatas y placas de
cimentación y los cruces de estas a 10 cm y de 20 cm en recorridos paralelos.
LAS TUBERIAS ENTERRADAS sobre piedras y una capa de arena de 5cm de
espesor y luego se cubren con una capa de 10 cm de material, luego se
apisona en capas de máximo 20 cm, las tuberías metálicas enterradas no
pueden conectarse a conexiones a tierra de redes y artefactos eléctricos. Las
tuberías embebidas en muros se recubren en mortero 1:3 con espesor de 20
mm.
Conducción eléctrica 3 cm 1 cm
Conducción de vapor 5 cm 5 cm
chimeneas 5 cm 5 cm
Con las tuberías de cobre a presión se utiliza soldadura capilar blanda, a media
presión se utiliza soldadura capilar fuerte.
A veces es necesario una tubería de venteo y mas aun cuando hay varios
reguladores. Hay para una etapa y para dos etapas, en la línea matriz este se
ubica en la línea secundaria y el exterior de la edificación. En la segunda etapa
en aéreas comunes ventiladas.
Para tres etapas. 1ra etapa en la línea secundaria y el exterior, 2da etapa
aéreas comunes de fácil acceso 3ra etapa, dentro de la viviendas según
normas. En el caso de no localizar el centro de medición en áreas comunes no
ventiladas dentro de la edificación, se hacen en armarios.
(P<=2psig)
(2psig <P<=5psig)
Los manómetros para el ensayo deben tener una presión entre el 25% y el 75%
del rango de medición y con un grado de precisión según norma ASME B40.
No puede haber variación en la lectura, se consideraría no hermético. Si hay
escapes hay que hacer correcciones y volver a ensayar. No utilizar fuentes de
ignición.
PROFESOR: Fernando
MATERIA : Gas
SENA – MEDELLIN
INTRODUCCION
Además también hay que conocer los sistemas de tuberías, accesorios y otros
componentes, desde la salida del registro (acometida) que van en el interior y
exterior de la edificación.
