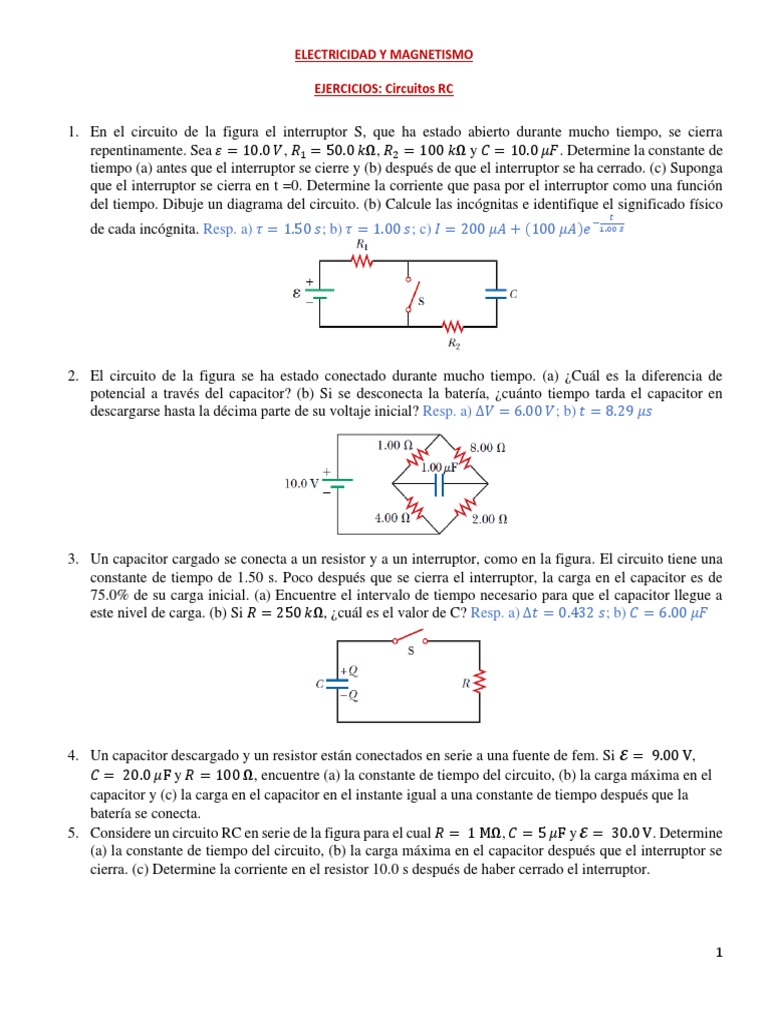

ELECTRICIDAD Y MAGNETISMO

EJERCICIOS: Circuitos RC

1. En el circuito de la figura el interruptor S, que ha estado abierto durante mucho tiempo, se cierra
repentinamente. Sea 𝜀 = 10.0 𝑉, 𝑅1 = 50.0 𝑘Ω, 𝑅2 = 100 𝑘Ω y 𝐶 = 10.0 𝜇𝐹. Determine la constante de
tiempo (a) antes que el interruptor se cierre y (b) después de que el interruptor se ha cerrado. (c) Suponga
que el interruptor se cierra en t =0. Determine la corriente que pasa por el interruptor como una función
del tiempo. Dibuje un diagrama del circuito. (b) Calcule las incógnitas e identifique el significado físico
𝑡
de cada incógnita. Resp. a) 𝜏 = 1.50 𝑠; b) 𝜏 = 1.00 𝑠; c) 𝐼 = 200 𝜇𝐴 + (100 𝜇𝐴)𝑒 −1.00 𝑠

2. El circuito de la figura se ha estado conectado durante mucho tiempo. (a) ¿Cuál es la diferencia de
potencial a través del capacitor? (b) Si se desconecta la batería, ¿cuánto tiempo tarda el capacitor en
descargarse hasta la décima parte de su voltaje inicial? Resp. a) ∆𝑉 = 6.00 𝑉; b) 𝑡 = 8.29 𝜇𝑠

3. Un capacitor cargado se conecta a un resistor y a un interruptor, como en la figura. El circuito tiene una
constante de tiempo de 1.50 s. Poco después que se cierra el interruptor, la carga en el capacitor es de
75.0% de su carga inicial. (a) Encuentre el intervalo de tiempo necesario para que el capacitor llegue a
este nivel de carga. (b) Si 𝑅 = 250 𝑘Ω, ¿cuál es el valor de C? Resp. a) ∆𝑡 = 0.432 𝑠; b) 𝐶 = 6.00 𝜇𝐹

4. Un capacitor descargado y un resistor están conectados en serie a una fuente de fem. Si 𝓔 = 9.00 V,
𝐶 = 20.0 𝜇F y 𝑅 = 100 Ω, encuentre (a) la constante de tiempo del circuito, (b) la carga máxima en el
capacitor y (c) la carga en el capacitor en el instante igual a una constante de tiempo después que la
batería se conecta.
5. Considere un circuito RC en serie de la figura para el cual 𝑅 = 1 MΩ, 𝐶 = 5 𝜇F y 𝓔 = 30.0 V. Determine
(a) la constante de tiempo del circuito, (b) la carga máxima en el capacitor después que el interruptor se
cierra. (c) Determine la corriente en el resistor 10.0 s después de haber cerrado el interruptor.

1
 ELECTRICIDAD Y MAGNETISMO

EJERCICIOS: Circuitos RC

6. Un capacitor de 2.00 nF con una carga inicial de 5.10 𝜇C se descarga a través de un resistor de 1.30 𝑘Ω.
(a) Calcule la corriente en el resistor 9.00 𝜇s después de que éste se conecta entre las terminales del
capacitor. (b) ¿Cuál es la carga en el capacitor después de 8.00 𝜇s? (c) ¿Cuál es la corriente máxima en
el resistor?
7. Un capacitor de 10.0 𝜇F se carga mediante una batería de 10.0 V a través de una resistencia R. El capacitor
alcanza una diferencia de potencial de 4.00 V en un intervalo de tiempo de 3.00 s después de comenzar la
carga. Encuentre R.
8. En el circuito de la figura el interruptor S, que ha estado abierto durante mucho tiempo, se cierra
repentinamente. Determine la constante de tiempo (a) antes que el interruptor se cierre y (b) después que
el interruptor se ha cerrado. (c) Suponga que el interruptor se cierra en t=0. Determine la corriente que
pasa por el interruptor como una función del tiempo.
