    El diagrama unifilar muestra la distribución eléctrica de un taller con 6 circuitos numerados de C-1 a C-6. Cada circuito incluye la cantidad y tipo de conductores, así como el área a la que sirve, como un comedor y baño, un horno, un cuarto de cortes, una oficina, unas dobladoras y un cuarto de soldar. El diagrama también muestra la entrada de líneas desde la hidrántina y un pozo a tierra.

    Descripción original:

    PLANO ELECTRICO

    Título original

    PLANO ELECTRICO final

    Derechos de autor

    © © All Rights Reserved

    Formatos disponibles

    PDF, TXT o lea en línea desde Scribd

    ¿Le pareció útil este documento?

    ¿Este contenido es inapropiado?

    Denunciar este documento
    El diagrama unifilar muestra la distribución eléctrica de un taller con 6 circuitos numerados de C-1 a C-6. Cada circuito incluye la cantidad y tipo de conductores, así como el área a la que sirve, como un comedor y baño, un horno, un cuarto de cortes, una oficina, unas dobladoras y un cuarto de soldar. El diagrama también muestra la entrada de líneas desde la hidrántina y un pozo a tierra.

    Copyright:

    © All Rights Reserved
    Descargue como PDF, TXT o lea en línea desde Scribd
    Marcar por contenido inapropiado
    45 vistas1 página

    PLANO ELECTRICO Final

    Cargado por

    Osmar Moran
    El diagrama unifilar muestra la distribución eléctrica de un taller con 6 circuitos numerados de C-1 a C-6. Cada circuito incluye la cantidad y tipo de conductores, así como el área a la que sirve, como un comedor y baño, un horno, un cuarto de cortes, una oficina, unas dobladoras y un cuarto de soldar. El diagrama también muestra la entrada de líneas desde la hidrántina y un pozo a tierra.

    Copyright:

    © All Rights Reserved
    Descargue como PDF, TXT o lea en línea desde Scribd
    Marcar por contenido inapropiado
    de 1

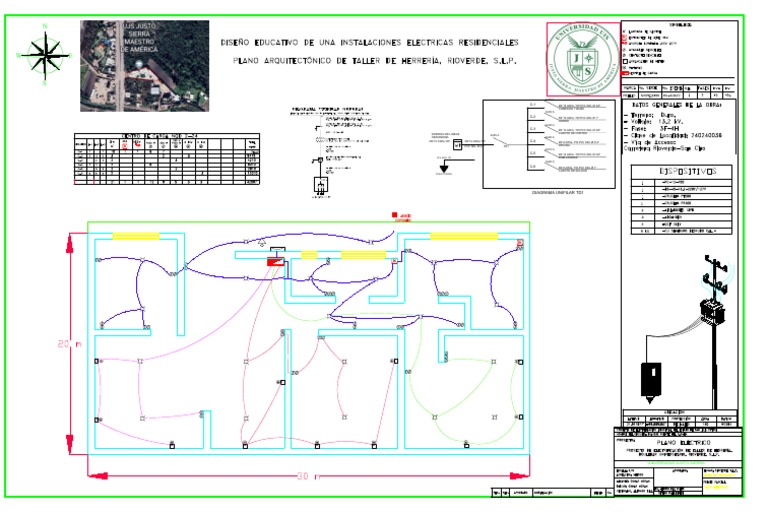

    N

    W E

    2x15 A
    C-1 2N°14 AWG- TW PVC SEL Ø 3/4"
    COMEDOR Y BAÑO
    3x30 A
    C-2 3N°10 AWG- TW PVC SEL Ø 1"
    HORNO
    2x30 A
    C-3 2N°10 AWG- TW PVC SEL Ø 3/4"
    INGRESO DE LINEAS CUARTO DE CORTES
    2x25 A
    HIDRANDINA 2x40 A
    2N°10 AWG-TW 2N°12 AWG-TW C-4 2N°8 AWG- TW PVC SEL Ø 3/4"
    E PVC SEL Ø 3/4" TD1 OFICINA
    2x15 A
    C-5 2N°14 AWG- TW PVC SEL Ø 3/4"
    1N°6 AWG- TW DOBLADORAS
    3x40 A
    C-6 3N°8 AWG- TW PVC SEL Ø 1"
    CUARTO DE SOLDAR
    POZO A TIERRA

    DIAGRAMA UNIFILAR TD1

    75
    KVA

    UNIVERSIDAD JUSTO SIERRA
