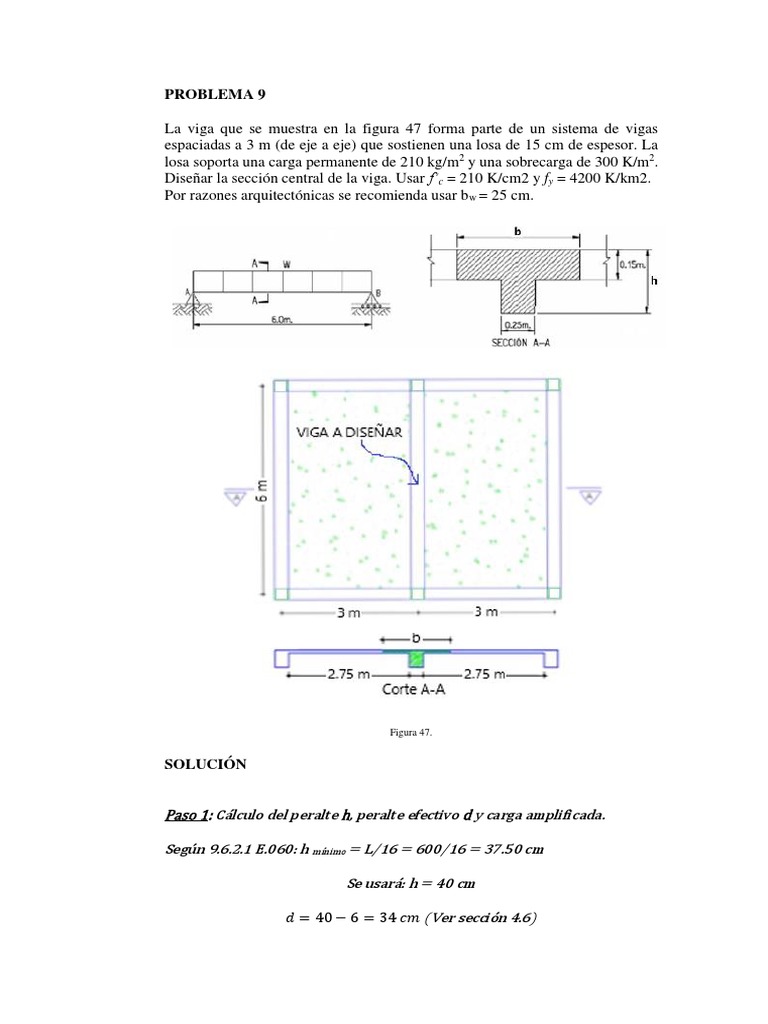

PROBLEMA 9

La viga que se muestra en la figura 47 forma parte de un sistema de vigas

espaciadas a 3 m (de eje a eje) que sostienen una losa de 15 cm de espesor. La
losa soporta una carga permanente de 210 kg/m2 y una sobrecarga de 300 K/m2.
Diseñar la sección central de la viga. Usar f’c = 210 K/cm2 y fy = 4200 K/km2.
Por razones arquitectónicas se recomienda usar bw = 25 cm.

Figura 47.

SOLUCIÓN

Paso 1: Cálculo del peralte h, peralte efectivo d y carga amplificada.

Según 9.6.2.1 E.060: h mínimo = L/16 = 600/16 = 37.50 cm

Se usará: h = 40 cm

𝑑 = 40 − 6 = 34 𝑐𝑚 (Ver sección 4.6)

Las cargas que actúan sobre la viga son:

𝑃𝑒𝑠𝑜 𝑝𝑟𝑜𝑝𝑖𝑜 𝑑𝑒 𝑙𝑎 𝑣𝑖𝑔𝑎 = 2400(0.25)(0.40) = 240 𝐾/𝑚

𝑃𝑒𝑠𝑜 𝑝𝑟𝑜𝑝𝑖𝑜 𝑑𝑒 𝑙𝑎 𝑙𝑜𝑠𝑎 = 2400(0.15)(2.75) = 990 𝐾/𝑚
𝐶𝑎𝑟𝑔𝑎 𝑝𝑒𝑟𝑚𝑎𝑛𝑒𝑛𝑡𝑒 𝑠𝑜𝑏𝑟𝑒 𝑙𝑎 𝑙𝑜𝑠𝑎 = 210(3.00) = 630 𝐾/𝑚
𝑆𝑜𝑏𝑟𝑒𝑐𝑎𝑟𝑔𝑎 𝑠𝑜𝑏𝑟𝑒 𝑙𝑎 𝑙𝑜𝑠𝑎 = 300(3.00) = 900 𝐾/𝑚
Carga amplificada aplicada sobre la viga = Wu

𝑊𝑢 = 1.2𝐷 + 1.6𝐿 = 1.2(240 + 990 + 630) + 1.6(900) = 3672 𝐾/𝑚

Paso 2: Análisis estructural de la viga simplemente apoyada y verificación

del ancho del ala efectivo según código ACI, se obtiene:

Momento en la sección central:

𝑊𝑢 . 𝐿2 3672(6.002 )
𝑀𝑢 = = = +16524 𝐾𝑚
8 2

Según código ACI:

𝑏 ≤ 𝑏𝑤 + 16ℎ𝑓 = 0.25 + 16(0.15) = 2.65 𝑚

(𝑙𝑛1 + 𝑙𝑛2 ) (2.75 + 2.75)

𝑏 ≤ 𝑏𝑤 + = 0.25 + = 3.00 𝑚
2 2

𝐿 6.00
𝑏≤ = = 1.50 𝑚
4 4
Entonces, se tomará como valor del ancho efectivo b=1,50 m.

Paso 3: Verificación que la sección de la viga trabaja como sección

rectangular o sección tipo T.

Considerando que solo el “ala” resiste la compresión, se procederá a

calcular un “As estimado” y un valor de “a estimado” mediante las ecuaciones
⑲’’’ y ② vistas en la sección 5.2:

𝑀𝑢 16524(100)
𝜙 0.90
𝐴𝑠 𝑒𝑠𝑡𝑖𝑚𝑎𝑑𝑜 = = = +16.50 𝑐𝑚2
ℎ𝑓 15
𝑓𝑦 (𝑑 − 2 ) 4200 (34 − 2 )

De la ecuación ② de la sección 5.2:

𝐴𝑠 𝑓𝑦 16.50(4200)
𝑎 𝑒𝑠𝑡𝑖𝑚𝑎𝑑𝑜 = = = 2.59 𝑐𝑚 < ℎ𝑓 = 15 𝑐𝑚
0.85𝑓𝑐′𝑏 0.85(210)(150)
Con lo cual se concluye que el ala no necesita toda su altura "ℎ𝑓 " para
soportar el esfuerzo de compresión que se presenta y la sección trabaja
como una viga rectangular con ancho igual 1.50 m (Caso 2).

Asimismo, se puede inferir que el As necesario es menor al As estimado y el a

verdadero también es menor al a estimado.

Paso 4: Diseño. En este caso, el procedimiento de diseño es el mismo que

el mostrado en el problema 3 o 4.
Sección Central (d=34 cm)
Mu (Kcm) +1652400
Ru 1652400
= 9.53
(Ec. ②’, Secc.4.6) 150(342 )
ρ 5 9.53
(Ec. ④’, Secc.4.6)
𝜌2 − 𝜌+ =0
59 44604
ρ 0.00260
ρ inicio de falla en tracción 0.319𝛽1 𝑓𝑐′ 0.319(0.85)(210)
𝜌𝑖𝑡 = = = 0.01356
(Ec. ⑱, Secc.4.5) 𝑓𝑦 4200
Verificación de cuantía
máxima 0.0026 < 0.01356
As (cm2) As = 0.0026(150)(34) = +13.26
(Ec. ③, Secc.4.5)
Varillas 2#8+2#5
As (provista) (cm2) +14.20
ρmin1 √210
(Ec. ⑲, Secc.4.5) 0.80 = 0.00276
4200
ρmin2 14
= 0.00333 (Ok.)
(Ec. ⑳, Secc.4.5) 4200
As min (cm2) 𝐴𝑠 𝑚𝑖𝑛 = 0.00333(25)(34) = +2.83
(Ec. ⑱’’’, Secc.5.2)
Varillas 2#5
As min (provista) (cm2) +4.00
Verificación de refuerzo As min = +2.83 < As = +13.26
mínimo
En el ALA
Asmin (cm2) 𝐴𝑠,𝑚𝑖𝑛 = 0.00333(25)(34) = −2.83
(Ec. ⑱’’’, Secc.5.2)
Varillas 4#3
As, min (provista) (cm2) -2.84
Tabla 16
 Figura 49.

OTRO MÉTODO:
Paso 1: Cálculo del peralte h, peralte efectivo d y carga amplificada.

Según 9.6.2.1 E.060: h mínimo = L/16 = 600/16 = 37.50 cm

Se usará: h = 40 cm

𝑑 = 40 − 6 = 34 𝑐𝑚 (Ver sección 4.6)

Las cargas que actúan sobre la viga son:

𝑃𝑒𝑠𝑜 𝑝𝑟𝑜𝑝𝑖𝑜 𝑑𝑒 𝑙𝑎 𝑣𝑖𝑔𝑎 = 2400(0.25)(0.40) = 240 𝐾/𝑚

𝑃𝑒𝑠𝑜 𝑝𝑟𝑜𝑝𝑖𝑜 𝑑𝑒 𝑙𝑎 𝑙𝑜𝑠𝑎 = 2400(0.15)(2.75) = 990 𝐾/𝑚
𝐶𝑎𝑟𝑔𝑎 𝑝𝑒𝑟𝑚𝑎𝑛𝑒𝑛𝑡𝑒 𝑠𝑜𝑏𝑟𝑒 𝑙𝑎 𝑙𝑜𝑠𝑎 = 210(3.00) = 630 𝐾/𝑚
𝑆𝑜𝑏𝑟𝑒𝑐𝑎𝑟𝑔𝑎 𝑠𝑜𝑏𝑟𝑒 𝑙𝑎 𝑙𝑜𝑠𝑎 = 300(3.00) = 900 𝐾/𝑚

Carga amplificada aplicada sobre la viga = Wu

𝑊𝑢 = 1.2𝐷 + 1.6𝐿 = 1.2(240 + 990 + 630) + 1.6(900) = 3672 𝐾/𝑚

Paso 2: Análisis estructural de la viga simplemente apoyada y verificación

del ancho del ala efectivo según código ACI, se obtiene:

Momento en la sección central:

𝑊𝑢 . 𝐿2 3672(6.002 )
𝑀𝑢 = = = +16524 𝐾𝑚
8 2

Según código ACI:

𝑏𝑒 ≤ 𝑏𝑤 + 16ℎ𝑓 = 0.25 + 16(0.15) = 2.65 𝑚

 (𝑙𝑛1 + 𝑙𝑛2 ) (2.75 + 2.75)
𝑏𝑒 ≤ 𝑏𝑤 + = 0.25 + = 3.00 𝑚
2 2
𝐿 6.00
𝑏𝑒 ≤ = = 1.50 𝑚
4 4
Entonces, se tomará como valor del ancho efectivo b=1,50 m.

Paso 3: Verificación que la sección de la viga trabaja como sección

rectangular o sección tipo T.

Considerando que solo el “ala” resiste la compresión, se procederá a

calcular un “As estimado” y un valor de “a estimado” mediante las ecuaciones
⑲’’’ y ② vistas en la sección 5.2:

𝑀𝑢 16524(100)
𝜙 0.90
𝐴𝑠 𝑒𝑠𝑡𝑖𝑚𝑎𝑑𝑜 = = = +16.50 𝑐𝑚2
ℎ𝑓 15
𝑓𝑦 (𝑑 − 2 ) 4200 (34 − )
2

De la ecuación ② de la sección 5.2:

𝐴𝑠 𝑓𝑦 16.50(4200)
𝑎 𝑒𝑠𝑡𝑖𝑚𝑎𝑑𝑜 = = = 2.59 𝑐𝑚 < ℎ𝑓 = 15 𝑐𝑚
0.85𝑓𝑐′𝑏 0.85(210)(150)

Con lo cual se concluye que el ala no necesita toda su altura "ℎ𝑓 " para
soportar el esfuerzo de compresión que se presenta y la sección trabaja
como una viga rectangular con ancho igual 1.50 m (Caso 2).

Paso 3: Cálculo del área de acero “As”, “a” y “ρ”.

A continuación, se utilizarán las ecuaciones ⑧’ y ②para encontrar los

valores exactos de “As” y “a” mediante un proceso iterativo:

𝑀𝑢 16524(100)
𝜙 0.90
𝐴𝑠 𝑒𝑠𝑡𝑖𝑚𝑎𝑑𝑜 2 = = = +13.37 𝑐𝑚2
ℎ𝑓 2.59
𝑓𝑦 (𝑑 − 2 ) 4200 (34 − 2 )

𝐴𝑠 𝑓𝑦 13.37(4200)
𝑎 𝑒𝑠𝑡𝑖𝑚𝑎𝑑𝑜 2 = ′
= = 2.10 𝑐𝑚 < ℎ𝑓 = 15 𝑐𝑚
0.85𝑓𝑐 𝑏 0.85(210)(150)
 𝑀𝑢 16524(100)
𝜙 0.90
𝐴𝑠 𝑒𝑠𝑡𝑖𝑚𝑎𝑑𝑜 3 = = = +13.27 𝑐𝑚2
ℎ𝑓 2.10
𝑓𝑦 (𝑑 − 2 ) 4200 (34 − 2 )

𝐴𝑠 𝑓𝑦 13.27(4200)
𝑎 𝑒𝑠𝑡𝑖𝑚𝑎𝑑𝑜 3 = = = 2.09 𝑐𝑚 < ℎ𝑓 = 15 𝑐𝑚
0.85𝑓𝑐′𝑏 0.85(210)(150)
𝑀𝑢 16524(100)
𝜙 0.90
𝐴𝑠 𝑒𝑠𝑡𝑖𝑚𝑎𝑑𝑜 4 = = = +13.26 𝑐𝑚2
ℎ𝑓 2.09
𝑓𝑦 (𝑑 − 2 ) 4200 (34 − 2 )

𝐴𝑠 𝑓𝑦 13.26(4200)
𝑎 𝑒𝑠𝑡𝑖𝑚𝑎𝑑𝑜 4 = ′
= = 2.08 𝑐𝑚 < ℎ𝑓 = 15 𝑐𝑚
0.85𝑓𝑐 𝑏 0.85(210)(150)

Por lo tanto:

𝑨𝒔(+) = 𝟏𝟑. 𝟐𝟔 𝒄𝒎𝟐

𝑨𝒔(+)(𝒑𝒓𝒐𝒗𝒊𝒔𝒕𝒂) = 𝟐#𝟖 + 𝟐#𝟓 = 𝟏𝟒. 𝟐𝟎 𝒄𝒎𝟐 (Tabla 6)

Paso 4: Verificación de la cuantía máxima para lo cual calcularemos “ρ” y “ρ

max”; y cálculo del “As min”.

ρ 13.26
= 0.00260
(Ec. ③, Secc.4.5) 150(34)
ρ inicio de falla en tracción 0.319𝛽1 𝑓𝑐′ 0.319(0.85)(210)
𝜌𝑖𝑡 = = = 0.01356
(Ec. ⑱, Secc.4.5) 𝑓𝑦 4200
Verificación de cuantía
máxima 0.0026<0.01356
ρmin1 √210
(Ec. ⑲, Secc.4.5) 0.80 = 0.00276
4200
ρmin2 14
= 0.00333 (Ok.)
(Ec. ⑳, Secc.4.5) 4200
As min (cm2) 𝐴𝑠 𝑚𝑖𝑛 = 0.00333(25)(34) = +2.83
(Ec. ⑱’’’, Secc.4.5)
Varillas 2#5
As min (provista) (cm2) +4.00
Verificación de refuerzo As min = +2.83 < As = +13.26
mínimo
En el ALA
Asmin (cm2) 𝐴𝑠,𝑚𝑖𝑛 = 0.00333(25)(34) = −2.83
(Ec. ⑱’’’, Secc.5.2)
Varillas 4#3
As, min (provista) (cm2) -2.84
PROBLEMA 10

Diseñar la sección ubicada en el punto medio del tramo AB de la viga aislada

que se muestra en la figura 50. La viga está sometida a una carga permanente de
2770 K/m (no incluye peso propio) y a una sobrecarga de 3810 K/m. Usar f 'c=
210 K/cm2 y fy = 4200 K/cm2. Por razones arquitectónicas y de instalaciones
sanitarias y electromecánicas especiales se recomienda usar la sección
transversal mostrada.

Figura 50.

SOLUCIÓN

Paso 1: Verificación del peralte h, ancho efectivo b y espesor de la losa hf ; y

cálculo del peralte efectivo d y carga amplificada Wu.

Según 9.6.2.1 E.060: h mínimo VSA= L/16 = 650/16 = 40.63 cm < 60 cm

Según 9.6.2.1 E.060: h mínimo VV= L/8 = 100/8 = 12.50 cm < 60 cm

𝑏𝑒 = 60 𝑐𝑚 ≤ 4𝑏𝑤 = 80
𝑏𝑤
ℎ𝑓 = 10 ≥ = 10
2

𝑑 = 60 − 6 = 54 𝑐𝑚 (Ver sección 4.6)

Además de la carga permanente y sobrecarga indicadas, el peso propio de

la viga es:

𝑃𝑒𝑠𝑜 𝑝𝑟𝑜𝑝𝑖𝑜 𝑑𝑒 𝑙𝑎 𝑣𝑖𝑔𝑎 = 2400[0.60(0.10) + 0.20(0.50)] = 384 𝐾/𝑚

Carga amplificada aplicada sobre la viga = Wu

𝑊𝑢 = 1.2𝐷 + 1.6𝐿 = 1.2(384 + 2770) + 1.6(3810) = 9881 𝐾/𝑚

Paso 2: Del análisis estructural de la viga simplemente apoyada AB con
voladizo en el extremo B, realizado en la tarea 1:

Momento en la sección central de AB :

+
𝑀𝐴𝐵 = 𝑀𝑢 = 49714 𝐾𝑚

De la ecuación ①’ de la sección 4.6:

𝑀𝑢 49714
𝑀𝑛 = = = 55238 𝐾𝑚
𝜙 0.90

Paso 3: Verificación que la sección de la viga trabaja como sección

rectangular o sección tipo T

Considerando que solo el ala contribuye a la resistencia a la compresión, se

calculará el estimado inicial del área de acero requerida y “a”:

De las ecuaciones ⑲’’’ y ②de la sección 5.2:

𝑀𝑢 49714(100)
𝜙 0.90
𝐴𝑠 = = = 26.84 𝑐𝑚2
ℎ𝑓 10
𝑓𝑦 (𝑑 − 2 ) 4200 (54 − 2 )

𝐴𝑠 𝑓𝑦 26.84(4200)
𝑎= ′
= = 10.53 𝑐𝑚 > ℎ𝑓 = 10 𝑐𝑚
0.85𝑓𝑐 𝑏 0.85(210)(60)

Por tanto, el supuesto inicial es falso. Entonces se trata de una viga que
trabaja como una sección T y se analizará en dos etapas: primero el aporte
de las alas y luego el aporte del alma (Caso 3).

Paso 4: Diseño

Aporte de las alas:

De la ecuación ③’’’ y ④’’’ de la sección 5.1:

210
𝐴𝑠𝑓 = 0.85𝑓𝑐′(𝑏 − 𝑏𝑤 )ℎ𝑓 = 0.85 4200 (60 − 20)(10) = +17.00 𝑐𝑚2
ℎ𝑓 10
𝑀𝑛𝑓 = 0.85𝑓𝑐′ (𝑏 − 𝑏𝑤 )ℎ𝑓 (𝑑 − ) = 0.85(210)(60 − 20)(10) (54 − ) = 3498600 𝐾𝑐𝑚
2 2

Por el valor de Asf obtenido y considerando que falta agregar el refuerzo

correspondiente al aporte de la compresión en el alma (Asw) es mejor que
el refuerzo total se distribuya en dos capas. Por lo tanto, el nuevo peralte
efectivo será:
𝑑 = 60 − 9 = 51 𝑐𝑚 (Ver sección 4.6)
Recalculando Mnf:
ℎ𝑓 10
𝑀𝑛𝑓 = 0.85𝑓𝑐′ (𝑏 − 𝑏𝑤 )ℎ𝑓 (𝑑 − ) = 0.85(210)(60 − 20)(10) (51 − ) = 3284400 𝐾𝑐𝑚
2 2

𝑀𝑛𝑓 = 32844 𝐾𝑚 < 𝑀𝑛 = 55238 𝐾𝑚

Aporte del alma:

De la ecuación ⑨’’’ de la sección 5.1 y la ecuación ①’ de la sección 4.6:

𝑀𝑛𝑤 = 𝑀𝑛 − 𝑀𝑛𝑓

𝑀𝑛𝑤 = 55238 − 32844 = +22394 𝐾𝑚

𝑀𝑢𝑤 = 𝜙𝑀𝑛𝑤 = 0.90(22394) = +20154.60 𝐾𝑚

El refuerzo correspondiente al aporte de la compresión del alma se diseña

como una sección rectangular cuyo peralte efectivo es 51 cm. Por lo tanto,
el procedimiento de diseño es el mismo que el mostrado en el problema 3
o 4.
Sección Central (d=51 cm)
Muw (Kcm) (20154.60)(100) = +2015460
Ruw 2015460
= 38.74
(Ec. ②’, Secc.4.6) 20(512 )
ρ 5 38.74
(Ec. ④’, Secc.4.6) 𝜌2 − 𝜌+ =0
59 44604
ρ 0.01160
ρ inicio de falla en tracción 0.319𝛽1 𝑓𝑐′ 0.319(0.85)(210)
𝜌𝑖𝑡 = = = 0.01356
(Ec. ⑱, Secc.4.5) 𝑓𝑦 4200
Verificación de cuantía
máxima en el alma 0.01160<0.01356
Asw (cm2) 𝐴𝑠𝑤 = 0.01160(20)(51) = +11.83
(Ec. ③, Secc.4.5)
Por lo tanto:

ALA+ALMA Central (d=51 cm)

As=Asf + Asw 17.00 + 11.83 = +28.83
(Ec. ⑪’’’, Secc.5.1)
Varillas 6#8
As (provista) (cm2) +30.60
ρmin1 √210
(Ec. ⑲, Secc.4.5) 0.80 = 0.00276
4200
ρmin2 14
= 0.00333 (Ok.)
(Ec. ⑳, Secc.4.5) 4200
Asmin (cm2) 𝐴𝑠,𝑚𝑖𝑛 = 0.00333(20)(51) = +3.40
(Ec. ⑱’’’, Secc.5.2)
Varillas 3#4
As,min (provista) (cm2) +3.87
Verificación del As min = +3.87 < As =+ 30.60
Refuerzo mínimo

Paso 5: Comprobación de cuantía máxima en viga T

Mediante las ecuaciones ⑭’’’, ⑮’’’ y ⑯’’’:

𝐴𝑠 30.60
𝜌𝑤 = = = 0.03000
𝑏𝑤 𝑑 20(51)

𝐴𝑠𝑓 17
𝜌𝑓 = = = 0.01667
𝑏𝑤 𝑑 20(51)

0.319𝛽1 𝑓𝑐′
𝜌𝑤 𝑖𝑛𝑖𝑐𝑖𝑜 𝑓𝑎𝑙𝑙𝑎 𝑡𝑟𝑎𝑐𝑐𝑖ó𝑛 = + 𝜌𝑓 = 0.01356 + 0.01667 = 0.03023
𝑓𝑦

Por lo tanto, SI se cumple:

𝟎. 𝟎𝟑𝟎𝟎 ≤ 𝟎. 𝟎𝟑𝟎𝟐𝟑 (Ok)

En el ALA Central (d=54 cm)

Asmin (cm2) 𝐴𝑠,𝑚𝑖𝑛 = 0.00333(20)(54) = −3.60
(Ec. ⑱’’’, Secc.5.2)
Varillas 6#3
As,min (provista) (cm2) -4.26
Figura 51.
PROBLEMA 11

Diseñar la sección del apoyo B de la viga aislada mostrada en el problema 10.

Donde se consideró una carga permanente de 2770 K/m (no incluye peso
propio), una sobrecarga de 3810 kg/m, f 'c= 210 K/cm2 , fy = 4200 K/cm2 y Por
razones arquitectónicas, de instalaciones sanitarias y electromecánicas
especiales se usó la sección transversal mostrada en la figura 50.

Figura 50.

SOLUCIÓN

Paso 1: Verificación del peralte h, ancho efectivo b y espesor de la losa hf ; y

cálculo del peralte efectivo d y carga amplificada Wu.

Según 9.6.2.1 E.060: h mínimo VSA= L/16 = 650/16 = 40.63 cm < 60 cm

Según 9.6.2.1 E.060: h mínimo VV= L/8 = 100/8 = 12.50 cm < 60 cm

𝑏𝑒 = 60 𝑐𝑚 ≤ 4𝑏𝑤 = 80
𝑏𝑤
ℎ𝑓 = 10 ≥ = 10
2

𝑑 = 60 − 6 = 54 𝑐𝑚 (Ver sección 4.6)

Además de la carga permanente y sobrecarga indicadas, el peso propio de

la viga es:

𝑃𝑒𝑠𝑜 𝑝𝑟𝑜𝑝𝑖𝑜 𝑑𝑒 𝑙𝑎 𝑣𝑖𝑔𝑎 = 2400[0.60(0.10) + 0.20(0.50)] = 384 𝐾/𝑚

Carga amplificada aplicada sobre la viga = Wu

𝑊𝑢 = 1.2𝐷 + 1.6𝐿 = 1.2(384 + 2770) + 1.6(3810) = 9881 𝐾/𝑚

Paso 2: Del análisis estructural de la viga simplemente apoyada AB con

voladizo en el extremo B, realizado en la tarea 1:

Momento en la sección B :

𝑀𝐵− = 𝑀𝑢 = 4941 𝐾𝑚
Paso 3: Diseño
En el apoyo B, el momento es negativo y la zona en compresión se ubica en
la parte baja de la sección T (Caso 1), por lo que el diseño se realiza como si
se tratara de una viga de sección rectangular con base igual a 20 cm y
asumiendo un peralte efectivo de 54 cm. El procedimiento de diseño es el
mismo que el mostrado en el problema 3 o 4.

Sección Apoyo B (d=54 cm)

Mu (Kcm) 4941(100) = −494100
Ru 494100
= 8.47
(Ec. ②’, Secc.4.6) 20(542 )
ρ 5 8.47
(Ec. ④’, Secc.4.6) 𝜌2 − 𝜌 + =0
59 44604
ρ 0.00230
ρmin1 √210
(Ec. ⑲, Secc.4.5) 0.80 = 0.00276
4200
ρmin2 14
= 0.00333 (Ok.)
(Ec. ⑳, Secc.4.5) 4200
ρinicio de falla en tracción 0.319𝛽1 𝑓𝑐′ 0.319(0.85)(210)
𝜌𝑖𝑡 = = = 0.01356
(Ec. ⑱, Secc.4.5) 𝑓𝑦 4200
Verificación de 0.00333>0.00230<0.01356
cuantías
As min (cm2) 𝐴𝑠,𝑚𝑖𝑛 = 0.00333(2)(20)(54) = −7.20
(Ec. ⑱’’’, Secc.5.2)
Varillas 6#4
As, min (provista) (cm2) -7.74
Tabla 18

En el ALMA Central (d=54 cm)

Asmin (cm2) 𝐴𝑠,𝑚𝑖𝑛 = 0.00333(20)(54) = +3.60
(Ec. ⑱’’’, Secc.5.2)
Varillas 3#4
As,min (provista) (cm2) +3.87
Figura 52.
