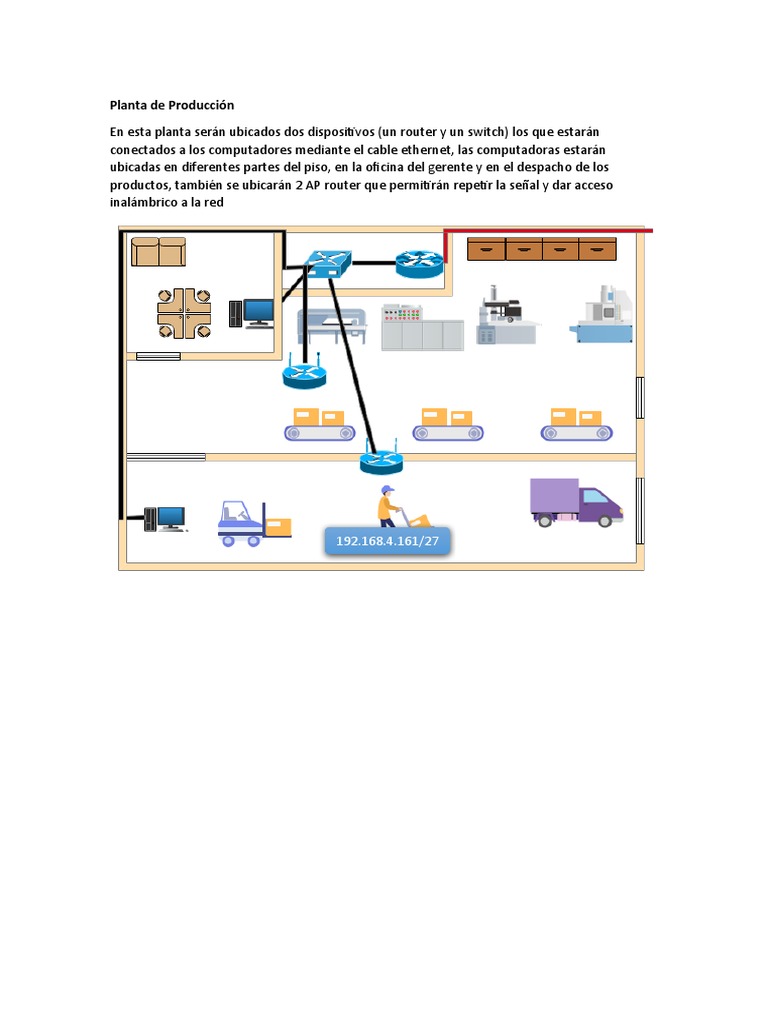

Planta de Producción

En esta planta serán ubicados dos dispositivos (un router y un switch) los que estarán
conectados a los computadores mediante el cable ethernet, las computadoras estarán
ubicadas en diferentes partes del piso, en la oficina del gerente y en el despacho de los
productos, también se ubicarán 2 AP router que permitirán repetir la señal y dar acceso
inalámbrico a la red

192.168.4.161/27
Planta Baja. Departamento Comercial y Servicio al Cliente.

192.168.0.0/22

Primer piso. Departamento de Producción.

192.168.4.64/27
Segundo piso. Departamento de Tecnología Informática.

192.168.4.1/26

Tercer piso. Departamento Administrativo/Financiero.

192.168.4.96/27
Cuarto piso. Gerencia General

192.168.4.128/27

Bodega
La bodega es un area de acceso restringido donde solo podra entrar personal autorizado, en
esta se encuentran las oficinas de secretaria y la oficina del jefe de bodega, la oficina de
secretaria cuenta con un equipo (PC) conectado por cable ethernet a uno de los router y el jefe
de bodega cuenta con un portatil que se conecta de forma inalambrica a la red, la mayor parte
del lugar esta destinado para el embarque y descarga de productos, de modo que no se
necesita tantos puntos de acceso, cuenta con una pequeña hare de osio y comedor que si
cuenta con coneccion inalambrica

192.168.4.192/27
Topología utilizada en la LAN y WLAN.

Direccionamiento IP apropiado (red y máscara) para la WLAN, LAN, MAN.

RED: 192.168.0.0/22

LUGAR HOST MÁSCARA CIDR DIRECCIÓN IP INICIAL FINAL BROADCAST


Planta Baja 600-1022 255.255.252.0 22 192.168.0.0 192.168.0.1 192.168.3.254 192.168.3.255
Primer Piso 30 255.255.255.224 27 192.168.4.64 192.168.4.65 192.168.4.94 192.168.4.95
Segundo 62 255.255.252.192 26 192.168.4.0 192.168.4.1 192.168.4.62 192.168.4.63
Piso
Tercer Piso 30 255.255.255.224 27 192.168.4.96 192.168.4.97 192.168.4.126 192.168.4.127

Cuarto Piso 30 255.255.255.224 27 192.168.4.128 192.168.4.129 192.168.4.158 192.168.4.159


Planta de 30 255.255.255.224 27 192.168.4.160 192.168.4.161 192.168.4.190 192.168.4.191
Producción
Bodega 30 255.255.255.224 27 192.168.4.192 192.168.4.193 192.168.4.222 192.168.4.223
