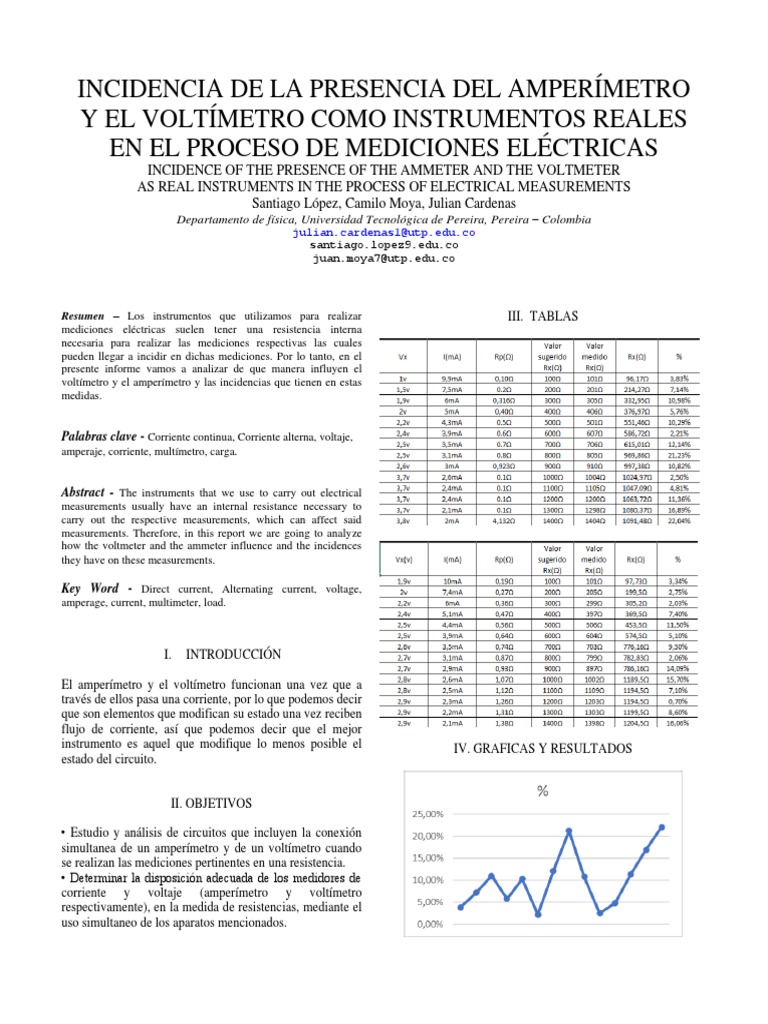

INCIDENCIA DE LA PRESENCIA DEL AMPERÍMETRO

Y EL VOLTÍMETRO COMO INSTRUMENTOS REALES

EN EL PROCESO DE MEDICIONES ELÉCTRICAS
INCIDENCE OF THE PRESENCE OF THE AMMETER AND THE VOLTMETER
AS REAL INSTRUMENTS IN THE PROCESS OF ELECTRICAL MEASUREMENTS
Santiago López, Camilo Moya, Julian Cardenas
Departamento de física, Universidad Tecnológica de Pereira, Pereira – Colombia
julian.cardenas1@utp.edu.co
santiago.lopez9.edu.co
juan.moya7@utp.edu.co

Resumen – Los instrumentos que utilizamos para realizar III. TABLAS

mediciones eléctricas suelen tener una resistencia interna
necesaria para realizar las mediciones respectivas las cuales
pueden llegar a incidir en dichas mediciones. Por lo tanto, en el
presente informe vamos a analizar de que manera influyen el
voltímetro y el amperímetro y las incidencias que tienen en estas
medidas.

Palabras clave - Corriente continua, Corriente alterna, voltaje,

amperaje, corriente, multímetro, carga.

Abstract - The instruments that we use to carry out electrical

measurements usually have an internal resistance necessary to
carry out the respective measurements, which can affect said
measurements. Therefore, in this report we are going to analyze
how the voltmeter and the ammeter influence and the incidences
they have on these measurements.

Key Word - Direct current, Alternating current, voltage,

amperage, current, multimeter, load.

I. INTRODUCCIÓN

El amperímetro y el voltímetro funcionan una vez que a

través de ellos pasa una corriente, por lo que podemos decir
que son elementos que modifican su estado una vez reciben
flujo de corriente, así que podemos decir que el mejor
instrumento es aquel que modifique lo menos posible el IV. GRAFICAS Y RESULTADOS
estado del circuito.

II. OBJETIVOS

• Estudio y análisis de circuitos que incluyen la conexión

simultanea de un amperímetro y de un voltímetro cuando
se realizan las mediciones pertinentes en una resistencia.
• Determinar la disposición adecuada de los medidores de
corriente y voltaje (amperímetro y voltímetro
respectivamente), en la medida de resistencias, mediante el
uso simultaneo de los aparatos mencionados.
Scientia et Technica Año XVII, No 50, Abril de 2012. Universidad Tecnológica de Pereira.
176

VI. CONCLUSIONES

En el montaje de AVAL se puede ver que el Rp aumenta a

medida que la corriente disminuye y el voltaje aumenta.
En el montaje AMONT pudimos observar que Rm aumenta a
medida que la corriente disminuye y el voltaje aumenta.
La intensidad Ix que atraviesa la resistencia es menor que la
intensidad total que recorre el circuito.

V. PREGUNTAS

a. - La corriente medida por el amperímetro para el

circuito AVAL es mayor, esto debido a que la
resistencia interna del voltímetro no es lo
suficientemente grande como para poder anularse
ya que esta se encuentra instalada en paralelo,
afectando algunas décimas de su medida en la
intensidad de corriente que recorre el circuito.
- Luego de hacer de cierto modo infinita la
resistencia interna del voltímetro, es posible notar
como la medida de la corriente que atraviesa Rx
se hace mas pequeña, pero también al mismo
tiempo notamos que se hace más precisa.
b. - La diferencia de potencial entre los terminales
Rx es mayor, esto se debe a la resistencia interna
del amperímetro, ya que esta no es lo
suficientemente pequeña, por lo tanto, no se
desperdicia en el mensurado del voltaje.
- En este caso, luego de aproximar el valor de la
resistencia interna del amperímetro a 0 lo más que
se pudo, es posible notar como el valor de la
diferencia de potencial entre los terminales de Rx
se hace más pequeña y por lo tanto más precisa.
c. Los valores del error de montaje fueron
relativamente moderados, teniendo en cuenta que
la tendencia de comportamiento, lo cual puede
atribuirse al método utilizado para calcular Rx
mediante la ecuación 8.11 el cual es más preciso,
también puede ser atribuido al cambio realizado
con la resistencia del amperímetro, la cual era
mucho más pequeña.
d. Se escoge el montaje que represente un menor
error porcentual para de esta manera determinar el
valor de la resistencia con dicho montaje, para de
esta manera tener el menor error posible.
e. Los gráficos se cruzan en varios puntos, en los
cuales se pude apreciar que la mayoría se
encuentran en valores pequeños de Rx, por lo
tanto, no es correcto establecer una relación entre
Ra y Rv, ya que para el segundo montaje Ra fue
cambiada de 224ª a 0,5A.
