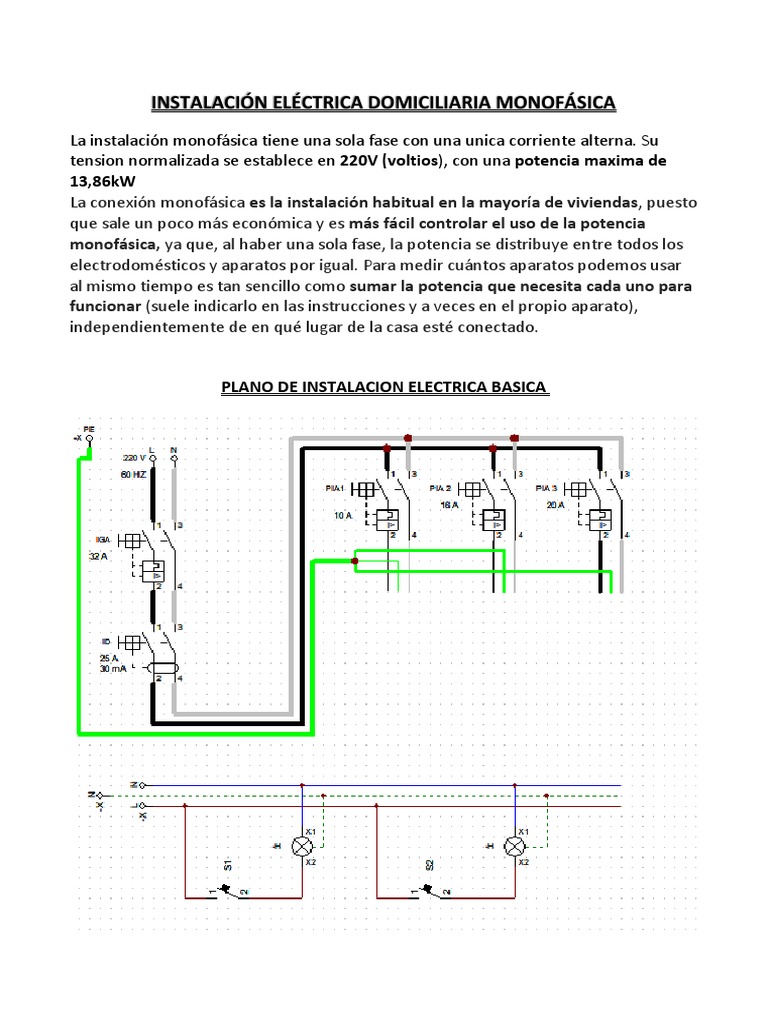

INSTALACIÓN ELÉCTRICA DOMICILIARIA MONOFÁSICA

La instalación monofásica tiene una sola fase con una unica corriente alterna. Su
tension normalizada se establece en 220V (voltios), con una potencia maxima de
13,86kW
La conexión monofásica es la instalación habitual en la mayoría de viviendas, puesto
que sale un poco más económica y es más fácil controlar el uso de la potencia
monofásica, ya que, al haber una sola fase, la potencia se distribuye entre todos los
electrodomésticos y aparatos por igual. Para medir cuántos aparatos podemos usar
al mismo tiempo es tan sencillo como sumar la potencia que necesita cada uno para
funcionar (suele indicarlo en las instrucciones y a veces en el propio aparato),
independientemente de en qué lugar de la casa esté conectado.

PLANO DE INSTALACION ELECTRICA BASICA

COMPONENTES

❖ LLAVE TERMOMAGNÉTICA Es popularmente conocida como ‘llave térmica’.

Este dispositivo protege la instalación del recalentamiento de los cables (para
evitar que se quemen) ante una sobrecarga. Cuando aumenta demasiado la
corriente que circula por el circuito, este dispositivo se calienta y corta.

❖ INTERRUPTOR DIFERENCIAL también llamado disyuntor, es un sistema de

protección automático que se instala en el cuadro principal de cualquier
instalación eléctrica, debajo de toda carga conectada y que tiene la función de
proteger la instalación de derivaciones a tierra y a las personas de contactos
directos o indirectos. Este interruptor automático, corta automáticamente el
suministro eléctrico de la instalación en el momento en que se produce una
fuga de intensidad.
 ❖ FOCOS LED es un elemento capaz de recibir una corriente eléctrica moderada y
emitir una radiación electromagnética transformada en luz. Coloquialmente es
conocido como Diodo Luminoso.

❖ TOMACORRIENTES son dispositivos eléctricos que sirven como punto de

conexión para alimentar equipos eléctricos, tales como electrodomésticos,
equipos portátiles e industriales. Los tomacorrientes no consumen ninguna
energía, este solo enlaza la fuente de alimentación a los equipos que se vayan
a alimentar de una fuente de energía eléctrica. existe un diseño específico del
tomacorriente. Las características que definen a un tomacorriente son las
siguientes:

1. Tensión máxima: es el voltaje máximo al cual debe someterse el tomacorriente.

Los niveles de tensión máximos se encuentran de 125V, 250V, 480V y hasta 600V.
2. Corriente máxima: es la corriente máxima que puede soportar el tomacorriente
sin que este se sobrecaliente y se estropee. Los amperajes normalizados son de 15A,
20A, 30A, 50A y 60A.
3. Número de polos: este determina la cantidad de salidas que posee el
tomacorriente para alimentar la carga (fase o potencial y neutro). Este número de
polos no incluye la salida de tierra, esta es adicional. Por ejemplo, un tomacoriente
puede tener 2 polos y una tierra (a este llegan 3 cables en total).
ELECCIÓN DEL CALIBRE DE CABLE
Debemos elegir el calibre que vamos a necesitar para cada circuito, para ello
necesitamos saber la cantidad de Amperios de los aparatos de cada circuito.
Aplicamos FORMULA DE WATT

ILUMINACION

Focos Cantidad Potencia. U Potencia total

led 10 12 W 120 W
Fluorescentes 3 14 W 42 W
Psicodelicas 1 9W 9W
TOTAL 171 W

POTENCIA = 171 W / 220 V = 0,77 A

❖ TERMOMAGNETICA: 10 A
❖ CALIBRE DE CABLE: 16 AWG
 TOMACORRIENTES

Artefactos Cantidad Potencia. U Potencia total

Refrigeradora 1 350 W 350 W
Radio 1 30 W 30 W
Ventilador 2 5O W 100 W
Television 2 120 W 240 W
Lavadora 1 500 W 500 W
H. microondas 1 1100 W 1100 W
Olla arrocera 1 1100 W 1100 W
Computadora 1 300 W 300 W
Celular 2 5W 10 W
TOTAL 3730 W

POTENCIA = 3730 W / 220 V = 16,95 A

❖ TERMOMAGNETICA: 20 A
❖ CALIBRE DE CABLE: 12 AWG

TERMOMAGNETICA GENERAL
Para hallar la TERMOMAGNETICA GENERAL debemos realizar:

TERMOMAGNETICA DE ILUMINACION + TERMOMAGNETICAS DE TOMACORRIENTES

TG = 20 A + 10 A
TG = 30 A
DIFERENCIAL

➢ DEBE SER DE MENOR AMPERAJE QUE LA TERMOMAGNETICA

25 A y 30 mA
