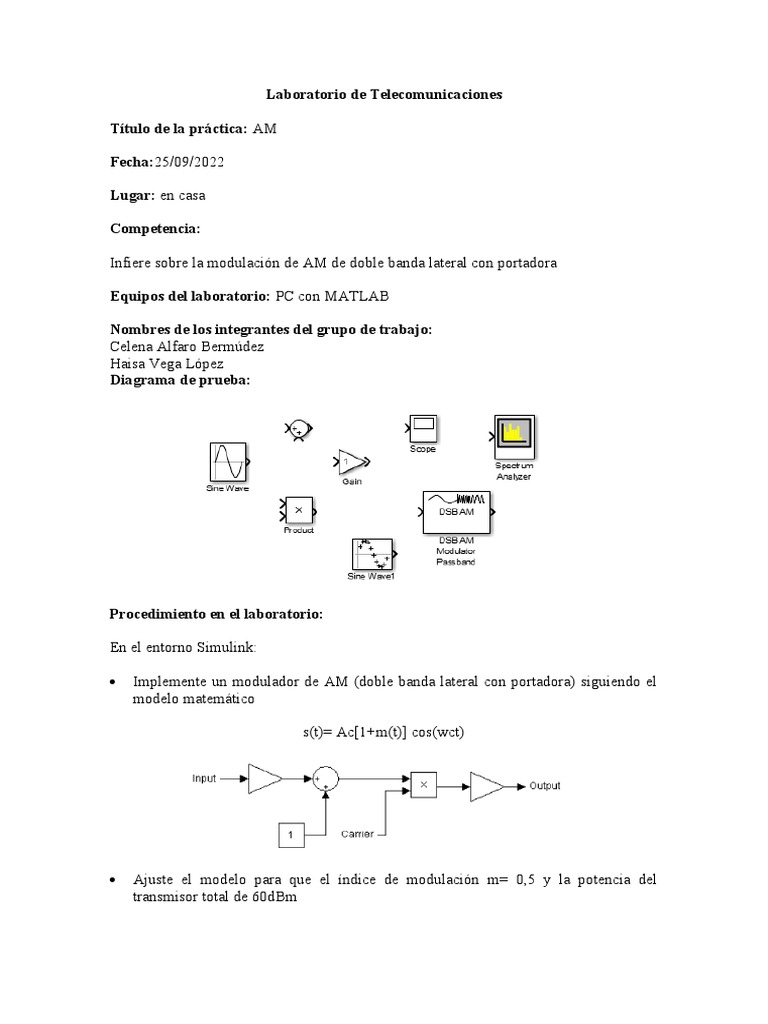

Laboratorio de Telecomunicaciones

Título de la práctica: AM

Fecha:25/09/2022

Lugar: en casa

Competencia:

Infiere sobre la modulación de AM de doble banda lateral con portadora

Equipos del laboratorio: PC con MATLAB

Nombres de los integrantes del grupo de trabajo:


Celena Alfaro Bermúdez
Haisa Vega López
Diagrama de prueba:

Procedimiento en el laboratorio:

En el entorno Simulink:

 Implemente un modulador de AM (doble banda lateral con portadora) siguiendo el


modelo matemático

s(t)= Ac[1+m(t)] cos(wct)

 Ajuste el modelo para que el índice de modulación m= 0,5 y la potencia del


transmisor total de 60dBm
Ac= 44.72; Pc= 1000w; PBL= 1062.5w;

 Visualice la señal de salida y de entrada en el dominio del tiempo

 Visualice la señal de salida y de entrada en el dominio de la frecuencia

 Utilice el bloque modulador DBS AM con la misma amplitud de señal de entrada


del inciso 2 y ajuste el índice de modulación

 Repita los incisos 3 y 4

Complete:

1. Dibuje la señal s(t)

2. Dibuje la señal S(F)


3. Muestre la configuración del bloque DBS AM

4. Dibuje la señal s(t) utilizando el bloque DBS AM

5. Dibuje la señal s(f) utilizando el bloque DBS AM


Conclusión

De este laboratorio se puede concluir:


 Se fue posible comprobar como cuando el índice de modulación es menor que 1
la señal no sufre de distorsión en la información garantizando así un sistema de
transmisión más eficiente, también fue posible comprobar que cuando m >1 se
producirá la sobre modulación causando distorsión en la información, para esta
práctica como el índice de modulación es 0.5 lo cual nos indica que la portadora
esta modulada un 50%
 Se puede realizar una modulación en el entorno del software de Matlab usando
la herramienta de Simulink dejando fijo la amplitud de la señal por medio de
ganancias en el sistema que actúen como control
