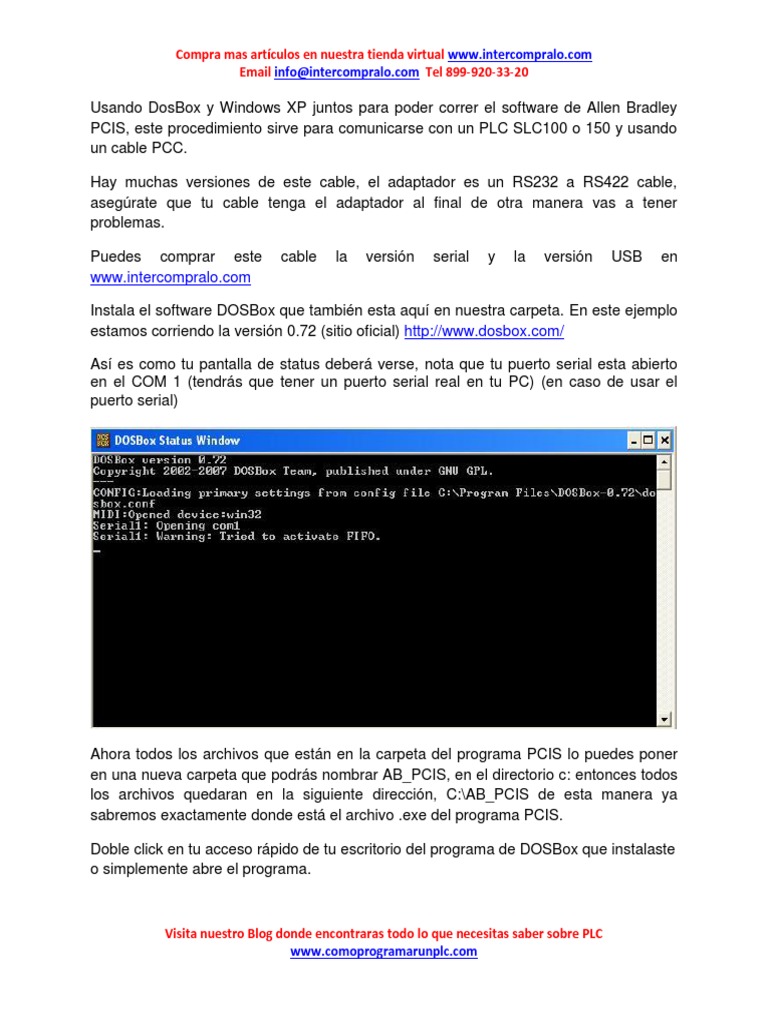

Usando DosBox y Windows XP juntos para poder correr el software de Allen Bradley
PCIS, este procedimiento sirve para comunicarse con un PLC SLC100 o 150 y usando
un cable PCC.

Hay muchas versiones de este cable, el adaptador es un RS232 a RS422 cable,

asegúrate que tu cable tenga el adaptador al final de otra manera vas a tener
problemas.

Puedes comprar este cable la versión serial y la versión USB en

www.intercompralo.com

Instala el software DOSBox que también esta aquí en nuestra carpeta. En este ejemplo
estamos corriendo la versión 0.72 (sitio oficial) http://www.dosbox.com/

Así es como tu pantalla de status deberá verse, nota que tu puerto serial esta abierto
en el COM 1 (tendrás que tener un puerto serial real en tu PC) (en caso de usar el
puerto serial)

Ahora todos los archivos que están en la carpeta del programa PCIS lo puedes poner
en una nueva carpeta que podrás nombrar AB_PCIS, en el directorio c: entonces todos
los archivos quedaran en la siguiente dirección, C:\AB_PCIS de esta manera ya
sabremos exactamente donde está el archivo .exe del programa PCIS.

Doble click en tu acceso rápido de tu escritorio del programa de DOSBox que instalaste
o simplemente abre el programa.

Visita nuestro Blog donde encontraras todo lo que necesitas saber sobre PLC
www.comoprogramarunplc.com
 Compra mas artículos en nuestra tienda virtual www.intercompralo.com
Email info@intercompralo.com Tel 899-920-33-20

En la pantalla donde aparece lo siguiente (Z:\>)

Escribirás “mount c c:\tu directorio” (El mío para este ejemplo lo nombre AB_PCIS)

Entonces escribe c:\ y teclea enter esto cambiar tu directorio a c:\

Teclea “dir” y presiona ENTER otra vez, esto mostrara tus archivos que tiene en la
carpeta.

Visita nuestro Blog donde encontraras todo lo que necesitas saber sobre PLC
www.comoprogramarunplc.com
 Compra mas artículos en nuestra tienda virtual www.intercompralo.com
Email info@intercompralo.com Tel 899-920-33-20

Después te aparecerá el directorio y escribirás (\_vti_cnf) lo que está adentro del

paréntesis y después escribirás PCIS.EXE

Si todo está correcto te aparecerá una ventana como la siguiente.

Visita nuestro Blog donde encontraras todo lo que necesitas saber sobre PLC
www.comoprogramarunplc.com
 Compra mas artículos en nuestra tienda virtual www.intercompralo.com
Email info@intercompralo.com Tel 899-920-33-20

Para probar la comunicación presiona F4 y así te dirá si estas comunicado o no.
