Geología aplicada en la Ingeniería Civil

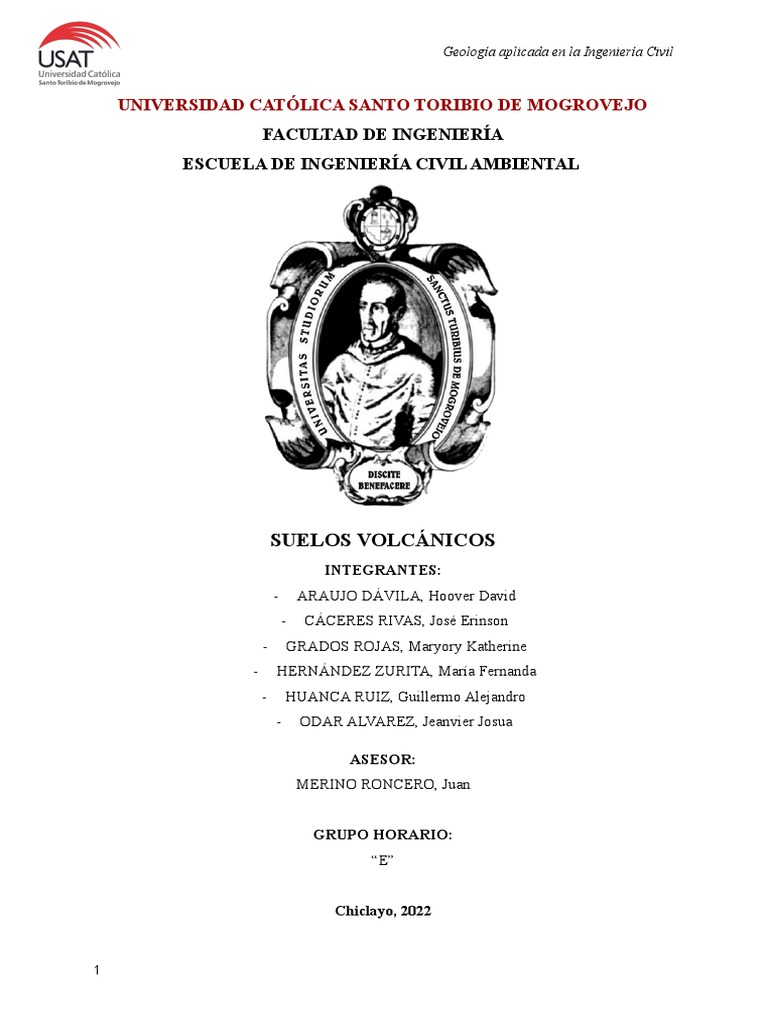

UNIVERSIDAD CATÓLICA SANTO TORIBIO DE MOGROVEJO
FACULTAD DE INGENIERÍA
ESCUELA DE INGENIERÍA CIVIL AMBIENTAL
SUELOS VOLCÁNICOS
INTEGRANTES:
- ARAUJO DÁVILA, Hoover David
- CÁCERES RIVAS, José Erinson
- GRADOS ROJAS, Maryory Katherine
- HERNÁNDEZ ZURITA, María Fernanda
- HUANCA RUIZ, Guillermo Alejandro
- ODAR ALVAREZ, Jeanvier Josua
ASESOR:
MERINO RONCERO, Juan
GRUPO HORARIO:
“E”
Chiclayo, 2022
1
Geología aplicada en la Ingeniería Civil
ÍNDICE
Capítulo I - Formación de la roca
1. Clasificación de la roca 4
2. Cómo y dónde se forma la roca 5
3. Cómo es la textura de la roca 5
4. ¿Qué mineral o minerales la forman? 6
5. Paisajes asociados a ese tipo de roca. 6
6. Zonas en el Perú dónde se encuentra 7
Capítulo II - Características geotécnicas de la roca
1. Comportamiento cuando cimentamos sobre ellas 9
2. Comportamiento cuando las excavamos 9
3. Comportamiento cuando las sostenemos 9
4. Como material de construcción 9
5. ¿Cómo afecta la presencia de agua a las formaciones
rocosas de este tipo (acuíferos)? 10
Capítulo III - Riesgos geológicos asociados a este tipo de rocas
1. ¿A qué riesgos geológicos pueden estar expuestas las obras de ingeniería civil
emplazadas en estas rocas (macizo rocoso)? 11
2
Geología aplicada en la Ingeniería Civil
ÍNDICE DE FIGURAS
1. Figura 1: Tipo de pizarra micácea 4
2. Figura 2: Textura de la roca pizarra (Textura lepidoblástica) 6
3. Figura 3: Roca pizarra 6
4. Figura 4: Paisaje de pizarra en Gales 7
5. Figura 5: Construcción con roca pizarra 10
6. Figura 6: Deslizamiento de pizarra 11
3
Geología aplicada en la Ingeniería Civil
CAPÍTULO I - FORMACIÓN DE LA ROCA.
1. Clasificación de la roca
Algunos estudiosos describen la pizarra como una roca sedimentaria y la clasifican
según las inclusiones o impregnaciones que presenta:
● Pizarra bituminosa: Presenta abundante querógeno o material orgánico, que
sometido al proceso de destilación puede derivar en petróleo. Se forma por la
acumulación de desechos de algas y otras materias orgánicas en estuarios, lagos y
ríos.
● Pizarra micácea: Está compuesta por arcilla, rocas sedimentarias carbonatadas y
areniscas micáceas, o muscovita, impregnadas de materiales ferruginosos. Con
frecuencia asociada a la limonita negruzca.
● Pizarra ferruginosa: Considerada una roca detrítica rica en óxidos de hierro. Es
de color rojizo y textura áspera. Se halla en la naturaleza cubierta de limonita
marrón.
● Pizarra sericítica: Tiene un alto contenido de micas clorita y sericita, además de
pequeñas cantidades de cuarzo. Es una roca suave, de aspecto sedoso o nacarado.
● Pizarra caliza: De arcilla y cuarzo. Pueden contener trazas de magnesita y otros
carbonatos, pero el elemento predominante es la calcita o carbonato cálcico.
● Pizarra filadios: Se llama así a las pelitas consolidadas a altas presiones y de
visible estratificación.
Otras clasificaciones hablan de pizarras metamórficas: Filitas y Micacitas, aunque no
hay claras diferencias en el mecanismo de compactación de ellas. Vallejo (2014) nos
dice que “La Filita es una roca de grado intermedio entre la pizarra y el esquisto, y la
micacita es una variedad de éste último. Todas de carácter esquistoso, compuestas de
rocas ígneas básicas y rocas pelíticas”.
Figura 1: Tipo de pizarra micácea
4
Geología aplicada en la Ingeniería Civil
2. ¿Cómo y dónde se forma la roca?
La pizarra es una roca metamórfica de origen sedimentario, de edad Ordovícico (550
millones de años) y sus principales componentes son el cuarzo, la sericita y minerales
del grupo de la clorita. Desde el pueblo egipcio hasta los habitantes de los castros del
noroeste español han utilizado la pizarra.
La pizarra se forma cuando los minerales de la arcilla que integran rocas de grano
fino, como la pelita, se transforma en mica o clorita.
La principal característica de la pizarra es su división en finas láminas o capas,
característica conocida como foliación o esquistosidad. Los minerales que la forman
son principalmente cuarzo y moscovita. Suele ser de color negro azulado o negro
grisáceo, pero existen variedades rojas, verdes y otros tonos.
3. ¿Cómo es la textura de la roca?
Esta roca tiene la textura lepidoblástica de tipo pizarroso, con una orientación muy
marcada de sus minerales según la esquistosidad.
Textura lepidoblástica: Está definida por minerales tabulares (en general
filosilicatos, normalmente micas y cloritas) orientados paralelamente según su hábito
planar. El hecho de que esta textura presente orientación preferente de sus
componentes minerales supone que las rocas con esta textura presentan fábrica planar
(o plano-lineal), lo que confiere a la roca una anisotropía estructural (foliación) según
la cual tiende a exfoliarse. Estas rocas presentan, por tanto, comportamientos
mecánicos contrastados según las direcciones perpendiculares y paralela a la
superficie de foliación. (García, 2017)
La pizarra es dura, versátil e impermeable. Se forma en variados ambientes, de los
que se adquiere colores diferentes. La pizarra común es la azul negruzca, rica en
materia orgánica y carbono. Aunque también hay pizarras de tonos rojizos y morados,
formadas en lugares oxidantes. Pueden aparecer rocas de este tipo cubiertas de
limonita amarilla o parda. La matriz dependerá del mineral dominante. (Revista rocas
y minerales, 2018)
- Densidad: Densa, con granos fino formado por metamorfismo de esquisto
micáceo, arcilla o, con menor frecuencia, de rocas ígneas.
- Su brillo es opaco. Satinado
- Forman un tipo de mica; la biotita, la clorita y la hematites.
5
Geología aplicada en la Ingeniería Civil
- Presentan foliación interna, su geometría tabular está limitada por dos caras
planas. (GOB.PE, 2022)
Figura 2: Textura de la roca pizarra (Textura lepidoblástica.)
4. ¿Qué mineral o minerales la forman?
- Compuesta principalmente por minerales de arcilla (filosilicatos de aluminio
hidratados), cuarzos, sericita y moscovita.
- Como minerales secundarios tenemos la aparición de óxidos, sulfuros de hierro,
materia carbonosa, carbonatos, feldespato.
- Además está constituida por lodo y aluvión
Figura 3: Roca pizarra
5. Paisajes asociados a ese tipo de roca.
El paisaje de pizarra del noroeste de Gales ilustra la transformación que la extracción
industrial de pizarra provocó en el entorno rural tradicional de las montañas y valles
del macizo de Snowdon. El sitio en serie comprende seis componentes, cada uno de
los cuales incluye canteras y minas relictas, sitios arqueológicos relacionados con el
procesamiento industrial de la pizarra, asentamientos históricos, tanto vivos como
6
Geología aplicada en la Ingeniería Civil
relictos, jardines históricos y grandes casas de campo, puertos y muelles, y sistemas
ferroviarios y de carreteras que ilustran los vínculos funcionales y sociales del paisaje
industrial de la pizarra relicta. El sitio desempeñó un papel de primer plano en este
sector y constituyó un modelo para otras canteras de pizarra en diferentes partes del
mundo. Ofrece un importante y notable ejemplo de intercambio de materiales,
tecnología y valores humanos (UNESCO, 2022).
Figura 4: Paisaje de pizarra en Gales
6. Zonas en el Perú dónde se encuentra este tipo de roca
● Toropampa
En Totorapampa se aprecian dos fallas normales que han dado origen a un horst donde
el bloque comprendido entre las dos fallas ha subido en relación a los bloques
laterales, estimándose un desplazamiento aproximadamente mayor a los 400 m donde
se exponen arenas y pizarras de la Formación Labra (Grupo Yura).
● Mina Ananea
La mina Ananea (Putina, Puno) tiene mantos en los estratos de pizarra masiva
silicificada, buzan a menos de 20° SE. Las fallas cortan el manto principal y son
estériles, otras diaclasas menores no tienen mineralización.
● Ollachea
Ollachea (Carabaya, Puno) regionalmente presenta a la base a las areniscas finas
cuarzosas de Sandia, seguida de las pizarras y lutitas de Ananea, que son cortadas por
dos cuerpos intrusivos: las sienitas jurásicas Macusani y las granodioritas devónicas
San Gabán. Estructuralmente presenta fallas transversales y longitudinales.
7
Geología aplicada en la Ingeniería Civil
El depósito se emplaza en las pizarras de Ananea, limitadas por las fallas inversas
Ollachea y Paquillasu, buzantes al norte
● Mina Santa Rosa
La mina pertenece a Marcapata (Cusco) y estratigráficamente tiene a Ananea
conformada de pizarras negras bastante foliadas. Además tres intrusivos reconocidos:
Granito de San Gabán, Granito blanco y Cuerpo de Pórfido andesita.
● Franja de Cordillera Oriental
La principal franja y se localiza a lo largo de toda la Cordillera Oriental del territorio
peruano. Se extiende por tanto a más de 1500 Km. Sus rocas hospedantes son
pizarras (Valencia, 2009).
8
Geología aplicada en la Ingeniería Civil
CAPÍTULO II - CARACTERÍSTICAS GEOTÉCNICAS DE LA ROCA
1. Comportamiento cuando cimentamos sobre ellas:
Las rocas no suelen presentar muchos problemas derivados de la capacidad portante
cuando son cimentadas sobre ellas, por lo que pueden soportar elevadas cargas con
deformaciones mínimas o nulas, pero no todas presentan características favorables, ya
que en algunos casos pueden presentarse problemas de capacidad portante por la
debilidad de algunas rocas.
2. Comportamiento cuando las excavamos:
El problema de la excavación en rocas varían con la naturaleza del terreno, que desde
el punto de vista, se pueden clasificar en: Terrenos sueltos, terrenos flojos, terrenos
duros, terrenos de tránsito, roca blanda, roca dura, roca muy dura. La roca pizarra se
encuentra clasificada como roca de dureza media la cual hace que su excavación sea
fácil; según su naturaleza y de la inclinación de los estratos, suele encontrarse poco
agua, aunque en algunas ocasiones suele encontrarse manantiales importantes cuando
la capa freática está sobre la excavación (Fierro, 2015).
3. Comportamiento cuando las sostenemos:
A pesar de que el macizo se comporta inicialmente de forma elástica, es
recomendable un sostenimiento sistemático en base a las recomendaciones de Barton,
tal que aumente la seguridad de la excavación en cuanto a (Taboada et al, 1994):
● Caídas de bloques y piedras
● Sujeción de cuñas como consecuencia del diaclasado y que no hayan sido
observadas durante la fase de excavación, por consiguiente sin ningún
tratamiento especial.
● Mantener el macizo rocoso alrededor de la cavidad en estado elástico.
4. Como material de construcción
Esta roca tiene una larga tradición de uso como material de construcción. La pizarra
es fácilmente exfoliable lo que quiere decir que se puede dividir en hojas o lajas
planas y delgadas. Es esta propiedad la que convierte a esta roca en un material muy
versátil por lo que, a lo largo de la historia, se le han dado múltiples aplicaciones.
Es una roca que cuenta con una gran versatilidad, dado que todas las formas,
pendientes o espacios pueden ser cubiertos con pizarra, obteniendo además un
9
Geología aplicada en la Ingeniería Civil
acabado inmejorable. Es además una materia noble que permanece inalterable y
constante en sus propiedades técnicas, haciendo que las cubiertas hechas con pizarra
natural tengan una vida útil mucho más larga, en comparación con cualquier otro
producto.
Figura 5: Construcción con roca pizarra
● Aplicaciones de la roca:
● Tejados y cubiertas: Se utiliza como material de cubrición y es especialmente
útil en ciudades muy lluviosas, ya que una de sus principales características es
la impermeabilidad.
● Revestimientos: Es fácil de cortar y se puede adaptar a diferentes
dimensiones. En los últimos años, ha aumentado su aplicación no solo en
revestimientos exteriores, si no también en revestimientos de espacios de
interior, logrando un resultado muy decorativo en estancias como baños o
salones.
● Cerramientos: Su uso es frecuente para cercar y cerrar superficies, pero de
forma independiente a la fachada, es decir, no es aconsejable someter la
pizarra a esfuerzos del peso de las estructuras de edificios en caso de que los
hubiese.
5. ¿Cómo afecta la presencia de agua a las formaciones rocosas de este tipo ?
Se propuso una metodología experimental para una correcta interpretación de los
fenómenos hídricos a que pueden estar sometidas en la formación de esta roca. Los
resultados de los ensayos son: Hinchamiento, desmoronamiento, Ciclos de humedad y
sequedad.
10
Geología aplicada en la Ingeniería Civil
CAPÍTULO III - RIESGOS GEOLÓGICOS ASOCIADOS A ESTE TIPO DE ROCAS.
1. ¿A qué riesgos geológicos pueden estar expuestas las obras de ingeniería civil
emplazadas en estas rocas (macizo rocoso)?
El principal factor detonante de caídas de roca, derrumbes y deslizamientos serían las
intensas lluvias que produjeron la saturación de depósitos de remoción antiguos. Los
terrenos con alta y muy alta susceptibilidad corresponden a sustratos conformados por
pizarras, en combinación con materiales coluviales y morrénicos en laderas de fuertes
pendientes y donde la napa freática es superficial. Tiene mucho que ver la elevada
tasa de erosión de dichos materiales, así como su facilidad para transmitir o almacenar
el agua. En comparación con otros estudios donde se emplearon metodologías
similares (predes, 2009; Santillán et al., 2005), el proyecto ha tenido un mayor
alcance por incluir el cartografiado e inventario a escala 1/50,000 de las zonas más
susceptibles a ser afectadas por procesos geológicos y geohidrológicos.
Figura 6: Deslizamiento de pizarra
11
Geología aplicada en la Ingeniería Civil
REFERENCIAS BIBLIOGRÁFICAS
● Pizarra. (2018, septiembre 4). Recuperado el 13 de octubre de 2022, de Rocas
y Minerales website: http://rocasyminerales.net/pizarra/
● UNESCO World Heritage Centre. s/f. “Centro del Patrimonio Mundial”.
UNESCO World Heritage Centre. Consultado el 27 de octubre de 2022.
https://whc.unesco.org/es/list/1633
● Ananea, Mina, La Rinconada, •. Puno, Michael Valencia, Muñoz Eder
Villarreal, y Jaramillo Lima -Perú. s/f. Gob.pe. Consultado el 28 de octubre de
2022.
https://repositorio.ingemmet.gob.pe/bitstream/20.500.12544/3520/2/GE13_Re
sumen_Informe_metalogenia_Cordillera_Oriental-ocr.pdf.
● “¿Qué es una pizarra roca? ¿Cómo se forma? Características.” 2019. Cupa
Pizarras. November 5, 2019.
https://www.cupapizarras.com/es/centro-recursos/faqs/que-es-pizarra-roca/.
● “Pizarra.” n.d. Gob.Mx. Accessed October 28, 2022.
http://pep.ieepo.oaxaca.gob.mx/recursos/multimedia/rocas_minerales/publi_ro
cas/pizarra.htm.
● “Consultar el catálogo virtual de rocas y minerales de yacimientos peruanos.”
n.d. Gob.pe. Accessed October 28, 2022.
https://www.gob.pe/13908-consultar-el-catalogo-virtual-de-rocas-y-minerales-
de-yacimientos-peruanos.
● García C. 2107 “Petrogénesis > Texturas.” n.d. Ugr.Es. Accessed
October 28, 2022.
https://www.ugr.es/~agcasco/personal/Petrogenesis/PetMetII_2Pract
icasTexturas.htm.
12
Geología aplicada en la Ingeniería Civil
● (S/f). Recuperado el 28 de octubre de 2022, de Gob.pe website:
https://repositoriodigital.minam.gob.pe/bitstream/handle/123456789
/542/OBINAM_MII_18.pdf?sequence=1&isAllowed=y
● “Pizarra.” 2022. Oaxaca.gob.mx. 2022.
http://pep.ieepo.oaxaca.gob.mx/recursos/multimedia/rocas_minerale
s/publi_rocas/pizarra.htm#:~:text=Se%20forma%20en%20las%20zo
na,transforma%20en%20mica%20o%20clorita.
● “La Pizarra, Origen Y Usos.” 2015. Bloques Cando. April 30, 2015.
https://bloquescando.com/la-pizarra-origen-y-usos/.
● “CUPA PIZARRAS.” 2022. Cupa Pizarras. February 23, 2022.
https://www.cupapizarras.com/es/centro-recursos/faqs/que-es-pizarr
a-roca/.
● Cimentaciones en roca. (2018, julio 13). geotecniafacil.com.
https://geotecniafacil.com/cimentaciones-en-roca/
● Construccion, L. I. Y. (s/f). Perforaciones en roca. Slideshare.net.
Recuperado el 28 de octubre de 2022, de
https://es.slideshare.net/LyOsIngenieriaYConstruccion/perforaciones-
en-roca
● (S/f). Udc.es. Recuperado el 28 de octubre de 2022, de
https://ruc.udc.es/dspace/bitstream/handle/2183/6170/CA-19-25.pdf
?sequence=1&isAllowed=y
13
