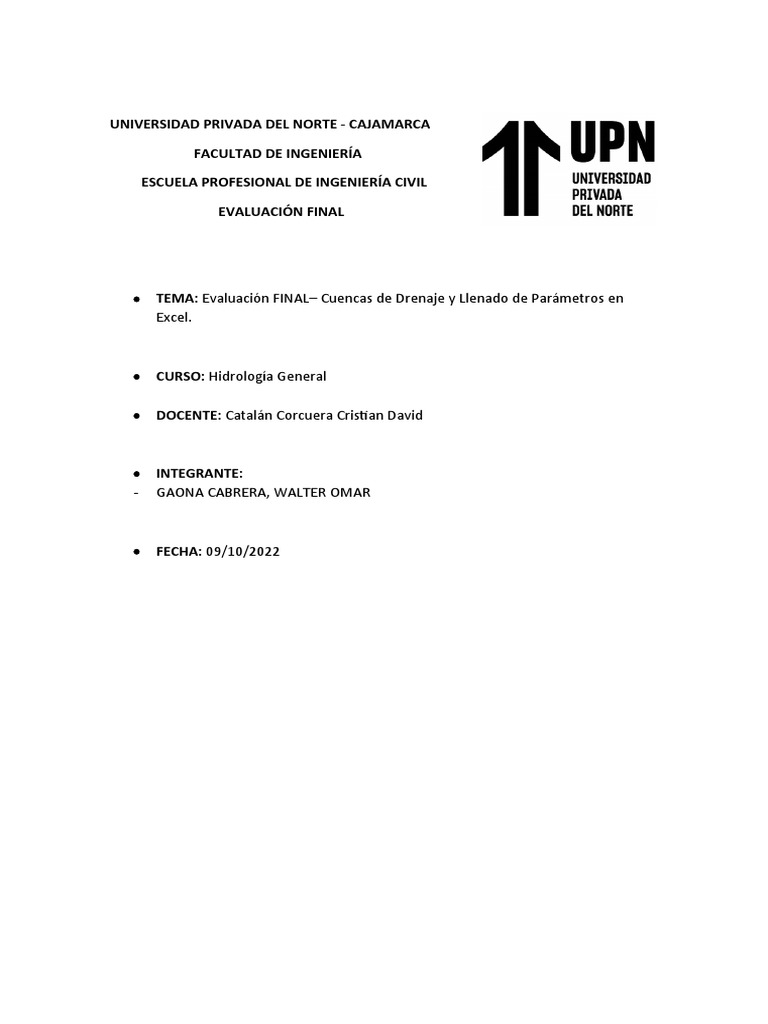

UNIVERSIDAD PRIVADA DEL NORTE - CAJAMARCA

FACULTAD DE INGENIERÍA
ESCUELA PROFESIONAL DE INGENIERÍA CIVIL
EVALUACIÓN FINAL

 TEMA: Evaluación FINAL– Cuencas de Drenaje y Llenado de Parámetros en

Excel.

 CURSO: Hidrología General

 DOCENTE: Catalán Corcuera Cristian David

 INTEGRANTE:
- GAONA CABRERA, WALTER OMAR

 FECHA: 09/10/2022
Contenido
1. Objetivos:.............................................................................................................................3
2. Introducción.........................................................................................................................3
3. Procedimiento......................................................................................................................3
3.1. Procedimiento Previo...................................................................................................3
3.2 Delimitación de la Cuenca:...........................................................................................4
4. Conclusiones..........................................................................................................................49
1. Objetivos:
 Delimitar la cuenca de la bocatoma CHINECAS mediante ArcGIS.
 Realizar un manual del procedimiento de la delimitación de cuencas hidrográficas.
 Llenar el Excel de los parámetros de la cuenca.

2. Introducción
El agua en constante movimiento, fluye de acuerdo a la topografía por donde se
desliza. De esta manera el agua viaja siguiendo la trayectoria que le marcan los suelos,
los declives, las quebradas y hondonadas formando lo que llamamos una cuenca. Una
cuenca hidrográfica se puede definir como la superficie de drenaje natural, donde
convergen las aguas que fluyen a través de valles y quebradas, formando de esta
manera una red de drenajes o afluentes que alimentan a un desagüe principal, que
forma un arroyo, rio, o lago cercano.

3. Procedimiento
3.1. Procedimiento Previo
1. Instalación del software: Para poder
realizar esta evaluación, se instaló
correctamente el software ArcGis 10.5,
específicamente la aplicación ArcMap,
ya que con sus herramientas podremos
hallar los parámetros requeridos.

2. Descargar el Mapa de Cobertura de Imágenes Aster (DEM) y los límites Distritales. En

este caso usaremos la imagen S05W79.
3.2 Delimitación de la Cuenca:
1. Conectamos el folder donde está nuestra información.

2. Click en File, Add Data y posteriormente ADD BASEMAP. Esto para obtener una imagen
del mapa satelital.
3. Arrastramos con el cursor los archivos de la carpeta a la hoja de trabajo.

4. Para unir las imágenes, se crea un ráster, para lo cual se da click en la opción DATA
MANAGEMENT TOOLS, RASTER, RASTER DATASET y MOSAIC TO NEW RASTER, luego
arrastramos las 9 imágenes. Colocando los datos mostrados en la siguiente imagen.
Obteniendo una sola imagen.
5. Se abre la opción SPATIAL ANALYST TOOLS y la opción HYDROLOGY

6. Eliminar imperfecciones del ráster con la herramienta Fill, donde se

agrega la carpeta de la zona de trabajo. Posteriormente OK.
7. Establecer la dirección del flujo hidrológico de la pendiente con la
herramienta Flow Direction, dentro de la Opción Hydrology, se trabaja
con el Fill guardado en el paso anterior. OK
8. Se da doble click en la opción BASIN, dentro de Hydrology, se trabaja con el FLOW
DIRECTION guardado en el paso anterior. OK
9. Se da doble click en la opción FLOW ACCUMULATION, dentro de
Hydrology, se trabaja con el FLOW DIRECTION guardado. OK
10. Se abre la opción CONDITIONAL, dentro de ésta se da doble click en la
opción CON, se trabaja con el FLOW ACUMULATION guardado. Se trabaja
con una evaluación>50. OK
11. Se da doble click en la opción STREAM ORDER, dentro de Hydrology, se trabaja con el
CON 50 para una mejor visualización. OK. En este paso se pueden visualizar mejor las
cuencas y sus vertientes
12. Abrir la ventana de Catálogo, en la parte superior dar click a GO TO DEFAULT
GEODATABASE, para crear una Database. Posteriormente AntiClick en NEW
13. Se revisa en qué sistema para topografía se está trabajando. Para lo cual
se da click en PROJECTED COORDINATE SYSTEMS, posteriormente en
UTM.

14. Para ver el sistema se da click en la opción WGS84, posteriormente en el Emisferio Sur,
pues es el hemisferio donde se encuentra la zona de estudio. También se verifica
anteriormente en la zona en Google earth donde nos encontramos trabajando, por lo
cual da la zona 17.

17
15. En la DATABASE creado: CAMANA, se da anticlick y se crea un nuevo
FEATURE CLASS y POINT FEATURES.

16. Para poder visualizar el punto de descarga, se da click en CUSTOMIZE y se elige la

pestaña EDITOR. Se selecciona el punto en el mapa, para saber cómo realmente se
está formando la cuenca. Luego click en EDITOR y SAVE EDITING
17. Click en WATERSHED, dentro de HYDROLOGY. Donde se va a indicar
la dirección del Raster y el punto de descarga. En el resultado se
podrá observar la cuenca.
18. CLICK en la opción STREAM TO FEATURE, donde se trabaja con el CON 50 y el FLOW
DIRECTION
19. Al necesitar solo el fill para seguir con el trabajo, CLICK en EXTRACTION, luego en
EXCTRACT BY MASK.
20. Para pasar de polígono a raster se da click en CONVERSION TOOLS y click en FROM
RASTER, finalmente click en RASTER TO POLYGON
21. CLick en el menú GEOPROCESSING, para poder hacer un CLIP,
esto para poder quedarme con una sola imagen.
22. Para conocer el área de la cuenca delimitada, se da ANTICLICK en CUENCA_CAMANA,
posteriormente en OPEN ATRIBUTE TABLE.
- Click en ADD FIELD y creamos un fiel con el nombre de área.
- Anticlick en Área y en CALCULATE GEOMETRY, para obtener elárea en
kilómetros cuadrados.
  Mismo procedimiento para Perímetro.

23. Para conocer las longitudes de las vertientes.

- Anticlick en Red_Camana_ok (clip creado).
- Click en Open atribute table.
- Click en Add Field, creal el field LONGITUD
- Anticlick en Longitud.
- Click en Calcule Geometry.

- Anticlick en Longitud.
- Click en Statics, para conocer la suma total de la longitud de las vertientes
 - Para conocer las coordenadas de las vertientes se sigue el mismo
procedimiento de este paso, creando fields y posteriormente anticlick en
estos fields.

24. Exportar tabla a Excel.

 - Click en el ícono superior izquierdo mostrado en la siguiente imagen 32.
- Click en Reports.
- Click en Create reports.

25. Descargar las curvas de nivel de las zonas que ocupa la cuenca y guardarlas en la
carpeta descargas. Descargar en internet de: CURVAS DE NIVEL SHP PERÚ
26. Se procede a unir las curvas de nivel con la opción MERGE, igual que un clip, en la
opción GEOPROCESSING
27. Se procede a crear un nuevo Clip, con las curvas de nivel ya unidas y la cuenca que se
está trabajando.
28. Anticlik en CURVAS_CHINECA, para poder tener la ALTITUD.

29. Se crea un TIN de trabajo, dando click en 3D ANALYST TOOLS, luego click en DATA
MANAGEMENT y creamos el TIN.
30. Al ya no desear las curvas de nivel, se procede a dar anticlick en CHICAMA, click en
propiedades, click en Symbology y desactivamos Edge Types.
31. Click en conversión Tools. Click en From raster y click en raster to polygon. Para
convertir en polígono el raster.
32. Creamos un segundo Fluj direction para éste polígono.
33. Creamos un nuevo Basin para el segundo fluj direction.
34. Creamos un nuevo clip, con los distritos descargados.

35. Click en 3D ANALYST TOOLS, click en TIN y editamos el tin.

36. Obtenemos el trabajo final.
 37. Una vez completado la delimitación de la cuenca, procedemos a llenar los parámetros
en Excel, tales como:

Area Altitud Media de la Cuenca

Perímetro Lado Mayor
Longitud de Cuenca Lado Menor
Ancho
Longitud del Río Principal
Factor de Forma
Índice de compacidad

2
km Altitud Media de
Cota mas
Cota mas Alta Área Parcial ( ) cada Área Parcial
baja
(Si) (Hi)

% Total que
Áreas que quedan
(Si)*(Hi) Áreas Acumuladas % del Total queda
Sobre las Altitudes
Sobre la Altitud

38. Para poder completar los parámetros descritos, primero tenemos que tener cada uno
extraído de la cuenca: Anticlick en Cuenca_Chicama
- Click en Open Atribute Table
- Copiamos el área y perímetro más grande.

39. Descargamos los ríos de Google: RIOS SHP. Luego lo arrastramos a la hoja de trabajo y
unimos mediante merge.
40. Click en Icóno MEASURE, luego le damos click en el punto donde empieza la cuenca y
otro click en el punto de descarga, esto para obtener la Longitud de cuenca.

41. En geo database, creamos un Feature class.

42. Para Saber cuál es el cauce principal creamos diferentes CONDITIONAL: CON 4800,
CON10000, CON100000, CON500000, tal como lo hemos venido trabajando, para
posteriormente crean un STREAM LINK.

43. Creamos un watershed con el fluj direction y el stream link creado. Obteniendo:
44. Creamos un nuevo Stream Link y un wathershed.

45. Creamos un Polígono con el nombre de Cuencas_Principales

46. Anticlick en Cuencas_Principales
- Open atribute table
- Add field
- Area
- Double
 Hacemos uno igual con perímetro.
 En kmˆ2 y km respectivamente.
47. Además en la misma tabla agregamos field de Subcuenca

48. Creamos un stream to feature con el CON4800

49. Ingresamos a EDITOR, iniciamos edición de la RED HIDRICA, luego con shift y click
seleccionamos toda la cuenca principal, posteriormente sabe editing y stop editing.
50. Click en Spatial analyst tools, click en Reclass
- CLick en Reclassify
- Definimos un intervalo de cada 500.

v
51. Creamos un polígono de lo ya avanzado, mediante raster to polygon.
52. Realizamos un disolve.
53. Unimos los polígonos de una sola clase dando anticlick en CuencaRCH_D y abriendo su
tabla de atributos.
54. NOTA: Luego de obtener los datos mediante las tablas que se mostrarán a
continuación procedemos a adjuntarlos al Excel, mediante las fórmulas que serán
mostradas.

LONGITUD

Sumatoria de 1
Sumatoria de orden 2

Área y Perímetro
 Cálculo del %total

55. EXCEL.

Cálculos de Parámetros (1)

1 Area 11863.40
2 Perímetro 932.45
3 Longitud de Cuenca 217.20
4 Ancho 37.88
54.62
5 Longitud del Río Principal 313.20
6 Factor de Forma 0.12
0.25
7 Índice de compacidad 2.40

Cálculos de Parámetros (2)

8 Altitud Media de la Cuenca 3410.35 km

Cálculos de Parámetros (3)

9 Densidad de Drenaje 0.32

10 Extensión Media de Escurrimiento 0.57
11 Frecuencia de Rios 0.10
12 Pendiente Medio de Río Principal 0.02
13 Coeficiente de Torrencialidad 0.06
14 Coeficiente de Masividad 0.29

ORDEN DE RIO LONGITUD

Orden 1 676 1928.51
Orden 2 301 993.03
Orden 3 141 400.07 3469.57
Orden 4 32 76.55
Orden 5 31 71.42
Orden 6 Orden de la cuenca 313.25
3782.82
 A total-C
A B A*B C D

Cota mas
km2 Altitud Media de
Áreas que quedan
Cota mas Alta Área Parcial ( ) cada Área Parcial (Si)*(Hi) Áreas Acumuladas
baja Sobre las Altitudes
(Si) (Hi)

1 114 500 271.43 307 83329.01 271.43 11591.97

2 500 1000 410.57 750 307927.5 682 11181.4
3 1000 1500 428.19 1250 535237.5 1110.19 10753.21
4 1500 2000 543.24 1750 950670 1653.43 10209.97
5 2000 2500 790.8 2250 1779300 2444.23 9419.17
6 2500 3000 1157.9 2750 3184225 3602.13 8261.27
7 3000 3500 1667.33 3250 5418822.5 5269.46 6593.94
8 3500 4000 1959.44 3750 7347900 7228.9 4634.5
9 4000 4500 2847.8 4250 12103150 10076.7 1786.7
10 4500 5000 1336.3 4750 6347425 11413 450.4
11 5000 5500 389.59 5250 2045347.5 11802.59 60.81
12 5500 6000 51.16 5750 294170 11853.75 9.65
13 6000 6500 8.18 6250 51125 11861.93 1.47
14 6500 6722 1.47 6611 9718.17 11863.4 0
11863.4 40458347.2
 (A/
(D/Atotal)/100
Atotal)*100
% Total que
% del Total queda
Sobre la Altitud Para orden 1: 676 rios sumatoria: 3782.819206
sumatoria longitud 1:
2.29 97.71
para orden 2: 301 rios 1928.506147
3.46 94.25
para orden 3: 141 rios orden 2: 993.028737
3.61 90.64
para orden 4: 32 rios orden 3: 400.068103
4.58 86.06
para orden 5: 31 rios orden 4: 76.550505
6.67 79.40
para orden 6: 1 rio orden 5: 71.419249
9.76 69.64
14.05 55.58
16.52 39.07
24.00 15.06
11.26 3.80
3.28 0.51
0.43 0.08
0.07 0.01
0.01 0
100.00
Fórmulas Usadas Para el Excel:
Area Area
1. Ancho= ó Ancho=
Longitud de cuenca Longitud del rio principal

Area
2. Factor de Forma= 2 ó
Longitud de cuenca
Area
Factor de Forma= 2
Longitud del rio princip

OJO: Si el factor de forma se acerca a 2 es circular y si se acerca a 1 es alargada.

0.28∗Perimetro
3. Indice de Compacidad=
√ Area
4. Sumatorias de orden=O 1+O2+O 3+O 4+ O5

5. Orden de la cuenca=∑ ordenes−Longitud Total

6. Altitud Media de cada Área Parcial (Hi)¿(Cota Baja+Cota Alta)/ 2

Area Parcial
7. %Total ∗100
Area Total

Áreas que quedan Sobrelas Altitudes

8. % Total que queda Sobrela Altitud = ∗100
Area Total

Longitud total
9. Densidad de drenaje=
Area

10. Extensión media de escurrimiento=

Area
¿¿

OJO : Es la distanciamedia que el agua precipitada tendrá que recurrir para llegar a un cursode a

N ° de quebradas
11. Frecuencia de Ríos=
Area
(cotal alta−cota baja)
12. Pendiente media del rio principal=
( 1000∗Longitud del rio principal)
N ° ríos del orden1
13. Coeficiente de torrencialidad=
Area
2
OJO : Indica la cantidad de ríos por km
Altitud media de cuenca
14. Coeficiente de masividad=
Area

4. Conclusiones
 Se Delimitó la cuenca de la bocatoma CHINECAS mediante
ArcGIS, paso a paso siguiendo lo explicado en clase.
 Se realizó un manual explicativo del proceso de la delimitación.
 Se llenó el Excel con los parámetros de la cuenca.
