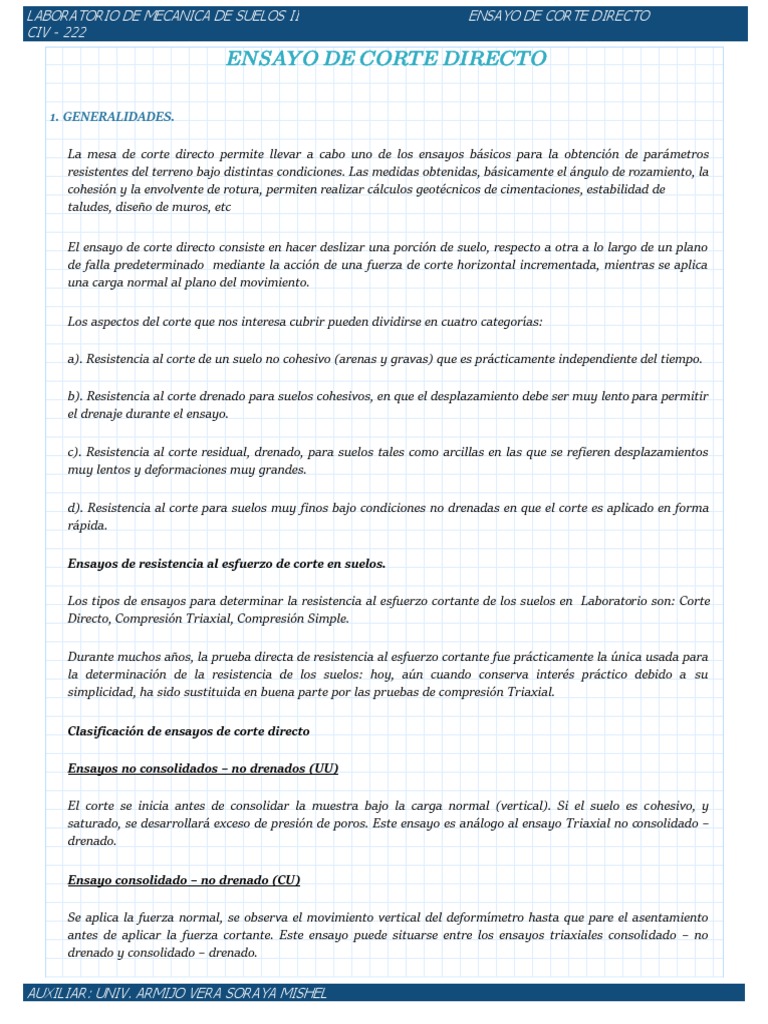

LABORATORIO DE MECANICA DE SUELOS II ENSAYO DE CORTE DIRECTO
CIV - 222
ENSAYO DE CORTE DIRECTO
1. GENERALIDADES.
La mesa de corte directo permite llevar a cabo uno de los ensayos básicos para la obtención de parámetros
resistentes del terreno bajo distintas condiciones. Las medidas obtenidas, básicamente el ángulo de rozamiento, la
cohesión y la envolvente de rotura, permiten realizar cálculos geotécnicos de cimentaciones, estabilidad de
taludes, diseño de muros, etc
El ensayo de corte directo consiste en hacer deslizar una porción de suelo, respecto a otra a lo largo de un plano
de falla predeterminado mediante la acción de una fuerza de corte horizontal incrementada, mientras se aplica
una carga normal al plano del movimiento.
Los aspectos del corte que nos interesa cubrir pueden dividirse en cuatro categorías:
a). Resistencia al corte de un suelo no cohesivo (arenas y gravas) que es prácticamente independiente del tiempo.
b). Resistencia al corte drenado para suelos cohesivos, en que el desplazamiento debe ser muy lento para permitir
el drenaje durante el ensayo.
c). Resistencia al corte residual, drenado, para suelos tales como arcillas en las que se refieren desplazamientos
muy lentos y deformaciones muy grandes.
d). Resistencia al corte para suelos muy finos bajo condiciones no drenadas en que el corte es aplicado en forma
rápida.
Ensayos de resistencia al esfuerzo de corte en suelos.
Los tipos de ensayos para determinar la resistencia al esfuerzo cortante de los suelos en Laboratorio son: Corte
Directo, Compresión Triaxial, Compresión Simple.
Durante muchos años, la prueba directa de resistencia al esfuerzo cortante fue prácticamente la única usada para
la determinación de la resistencia de los suelos: hoy, aún cuando conserva interés práctico debido a su
simplicidad, ha sido sustituida en buena parte por las pruebas de compresión Triaxial.
Clasificación de ensayos de corte directo
Ensayos no consolidados – no drenados (UU)
El corte se inicia antes de consolidar la muestra bajo la carga normal (vertical). Si el suelo es cohesivo, y
saturado, se desarrollará exceso de presión de poros. Este ensayo es análogo al ensayo Triaxial no consolidado –
drenado.
Ensayo consolidado – no drenado (CU)
Se aplica la fuerza normal, se observa el movimiento vertical del deformímetro hasta que pare el asentamiento
antes de aplicar la fuerza cortante. Este ensayo puede situarse entre los ensayos triaxiales consolidado – no
drenado y consolidado – drenado.
AUXILIAR: UNIV. ARMIJO VERA SORAYA MISHEL
LABORATORIO DE MECANICA DE SUELOS II ENSAYO DE CORTE DIRECTO
CIV - 222
Ensayo consolidado – drenado (CD)
La fuerza normal se aplica, y se demora la aplicación del corte hasta que se haya desarrollado todo el
asentamiento; se aplica a continuación la fuerza cortante tan lento como sea posible para evitar el desarrollo de
presiones de poros en la muestra. Este ensayo es análogo al ensayo Triaxial consolidado – drenado.
Para suelos no cohesivos, estos tres ensayos dan el mismo resultado, esté la muestra saturada o no, y por
supuesto, si la tasa de aplicación del corte no es demasiado rápida. Para materiales cohesivos, los parámetros de
suelos están marcadamente influidos por el método de ensayo y por el grado de saturación, y por el hecho de que
el material esté normalmente consolidado o sobre consolidado. Generalmente, se obtienen para suelos sobre
consolidados dos conjuntos de parámetros de resistencia: un conjunto para ensayos hechos con cargas inferiores
a la presión de pre consolidación y un segundo juegos para cargas normales mayores que la presión de re
consolidación. Donde se sospeche la presencia de esfuerzo de pre consolidación en un suelo cohesivo sería
aconsejable hacer seis o más ensayos para garantizar la obtención de los parámetros adecuados de resistencia al
corte.
2. OBJETIVOS.
y Obtener la grafica de distribución de esfuerzos cortantes vs deformación,para unas determinadas cargas
aplicadas a dicha muestra.
y Encontrar los valores máximos de los esfuerzos cortantes para las diferentes cargas aplicadas.
y Obtener la grafica de esfuerzo normal contra cortantes máximos.
3. EQUIPO.
Aparato o Dispositivo de corte
directo.
Caja de corte.
Piedras porosas.
Dispositivo para la aplicación de la
fuerza normal.
Dispositivo para la aplicación de la
fuerza de corte.
Balanza.
Vernier.
4. PROCEDIMIENTO.
Se ensambla la caja de corte con los marcos alineados y se
bloquea para no permitir efectos de corte prematuros en la
muestra.
Se aplica una ligera capa de grasa entre los marcos para
lograr impermeabilidad durante la consolidación y reducir
la fricción durante el corte. También se pueden usar
espaciadores o superficies recubiertas con teflón, para
reducir la fricción durante el corte. Se introduce la muestra
de ensayo con sumo cuidado. Se conecta n los dispositivos
AUXILIAR: UNIV. ARMIJO VERA SORAYA MISHEL
LABORATORIO DE MECANICA DE SUELOS II ENSAYO DE CORTE DIRECTO
CIV - 222
de carga y se ajustan los medidores de desplazamiento
lateral de corte, como los de cambio del espesor de la
muestra, luego se determinará el espesor inicial de la
probeta.
Se debe permitir la consolidación de la muestra bajo una fuerza normal adecuada y previamente escogida.
Inmediatamente después y tan pronto como sea posible aplicar la fuerza normal predeterminada, se llena el
depósito de agua hasta un nivel por encima de la muestra, permitiendo el drenaje y por lo tanto la consolidación.
El nivel del agua se debe mantener durante la consolidación y en las fases siguientes de corte de tal manera que
la muestra esté saturada en todo momento. Durante el proceso de la consolidación se deben registrar las lecturas
de desplazamiento normal, en tiempos apropiados, antes de aplicar un nuevo incremento de la fuerza. Cada
incremento de la fuerza normal debe durar hasta que se complete la consolidación primaria. El incremento final
debe completar la fuerza o esfuerzo normal especificado. Se utilizará un procedimiento análogo y basándose en
los mismos criterios que sean aplicables a los descritos en la norma INV E – 151, “Consolidación unidimensional
de los suelos”. Se representan gráficamente las lecturas del desplazamiento o de la deformación normal contra el
tiempo.
Terminado el ensayo, se remueve la muestra completa de la caja de corte, en el caso de suelos cohesivos se
deslizarán completamente los marcos uno sobre el otro para calificar la superficie de corte formada, luego se
secará en el horno la muestra y se determinará la masa de los sólidos.
5. CALCULOS.
Diámetro Promedio.
Dsup + Dmed + Dinf
D ＝ ――――――
3
Altura Promedio.
Hsup + Hmed + Hinf
H ＝ ――――――
3
Cálculo del Área.
π
Area ＝ ―⋅ D 2
4
Donde:
Area = Área del molde (cm^2).
D= Diámetro promedio (cm).
Deformación Horizontal.
LD ＝ 0.001 ⋅ 2.54 ⋅ Def_horizontal ⎛⎝10 -3 in⎞⎠
Carga Dial.
DEFL ＝ Lectura_dial ⋅ 10
AUXILIAR: UNIV. ARMIJO VERA SORAYA MISHEL
LABORATORIO DE MECANICA DE SUELOS II ENSAYO DE CORTE DIRECTO
CIV - 222
Como:
DEFL ＝ A + B ⋅ LFB + C ⋅ LFB 2
Donde: A ＝ 0.1939055
B ＝ 0.5421775
C ＝ 0.0000068
Conversión.
KGF ＝ LBF ⋅ 0.453592 ((kgf))
Esfuerzo Cortante.
KGF
τ ＝ ――
Area
6. GRAFICAS.
Esfuerzo Cortante Vs. Deformación Horizontal.
Esfuerzo Normal Vs. Esfuerzo Cortante.
