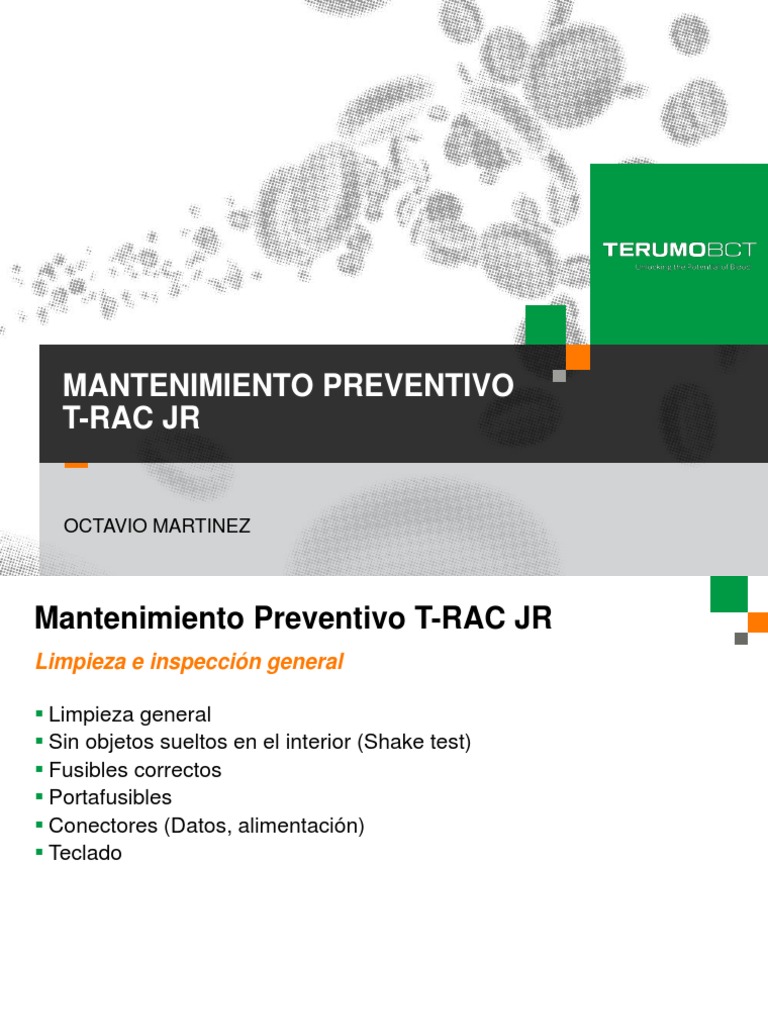

MANTENIMIENTO PREVENTIVO

T-RAC JR

OCTAVIO MARTINEZ
1 CONFIDENTIAL
Mantenimiento Preventivo T-RAC JR
Limpieza e inspección general

▪ Limpieza general
▪ Sin objetos sueltos en el interior (Shake test)
▪ Fusibles correctos
▪ Portafusibles
▪ Conectores (Datos, alimentación)
▪ Teclado

2 CONFIDENTIAL
Mantenimiento Preventivo T-RAC JR
Menú “Technical Settings”

▪ Ingrese al menú “Technical Settings” presionando los botones “Valid”,

“Scroll”, “Start” y “Pause” simultáneamente y encienda el equipo
manteniendo presionados los 4 botones.
▪ Dentro del menú, puede navegar entre los ítems con la tecla “Scroll” y
usar las teclas “+” y “-” para activar o desactivar cada función, o bien
para incrementar o decrementar el valor de un ítem.

Technical settings
Weigh 0000,0 gr
→ Clamp NO Gauge 0790,0 gr
Battery 13,9 V Tare 0790,5 gr
Str. Gauge 07,5 V Beep NO
Vee -7.3 V Leds NO
U Motor 05,1 V Motor NO
Vcc (+5) 5,01 V Freq. 000 I/mn

3 CONFIDENTIAL
Mantenimiento Preventivo T-RAC JR
Menú “Technical Settings”

▪ Compruebe el funcionamiento de las luces del teclado activando y

desactivando la opción “Leds”.
▪ Compruebe el funcionamiento del clamp activando y desactivando la
opción “Clamp”
▪ Compruebe el funcionamiento del buzzer activando y desactivando la
opción “Beep”
▪ Verifique el funcionamiento del display observando que los caracteres
se desplieguen completos y claros.
Technical settings
Weigh 0000,0 gr
→ Clamp NO Gauge 0790,0 gr
Battery 13,9 V Tare 0790,5 gr
Str. Gauge 07,5 V Beep NO
Vee -7.3 V Leds NO
U Motor 05,1 V Motor NO
Vcc (+5) 5,01 V Freq. 000 I/mn

4 CONFIDENTIAL
Mantenimiento Preventivo T-RAC JR
Menú “Technical Settings”

▪ Navegue hasta la opción “U Motor” e incremente el valor a 6V

▪ Active la opción “Motor”. El agitador comenzará a moverse.
▪ Compruebe que tras algunos ciclos el valor de “Freq.” se encuentra
entre 28 y 37 pulsos por minuto.

Technical settings
Weigh 0000,0 gr
→ Clamp NO Gauge 0790,0 gr
Battery 13,9 V Tare 0790,5 gr
Str. Gauge 07,5 V Beep NO
Vee -7.3 V Leds NO
U Motor 05,1 V Motor NO
Vcc (+5) 5,01 V Freq. 000 I/mn

5 CONFIDENTIAL
Mantenimiento Preventivo T-RAC JR
Menú “Technical Settings”

▪ Compruebe que el valor de “Battery” se encuentre entre 11 y 14.5 V

▪ Compruebe que el valor de “Str. Gauge” se encuentre entre 7 y 8 V
▪ Compruebe que el valor de Vee se encuentre entre -10 y -5 V
▪ Compruebe que el valor de Vcc se encuentre entre 4.85 y 5.15 V
▪ Sin peso en la bandeja, compruebe que el valor de “Tare” sea tan
cercano al de “Gauge” como sea posible. Ajuste de ser necesario.

Technical settings
Weigh 0000,0 gr
→ Clamp NO Gauge 0790,0 gr
Battery 13,9 V Tare 0790,5 gr
Str. Gauge 07,5 V Beep NO
Vee -7.3 V Leds NO
U Motor 05,1 V Motor NO
Vcc (+5) 5,01 V Freq. 000 I/mn

6 CONFIDENTIAL
Mantenimiento Preventivo T-RAC JR
Modo de producción

▪ Salga del menú “Technical settings” presionando dos veces la tecla

“Stop”.
▪ En la pantalla que despliega el Mensaje “Press VALID to reset T-RAC”,
presione la tecla “Valid” para permitir la auto verificación del equipo.
▪ Presione “-” para poner a cero la balanza. El que el display indique
P=0000 no necesariamente significa que la tara está a cero, ya que el
equipo no despliega pesos negativos.
▪ Colque sobre la bandeja una pesa de valor conocido y verifique que el
peso desplegado esté dentro de ± 3g.
▪ Si el valor está fuera de tolerancia, el equipo deberá calibrarse.

7 CONFIDENTIAL
Mantenimiento Preventivo T-RAC JR
Calibración de la balanza

▪ Retire la bandeja del equipo.

▪ Desatornille el magneto (allen 3 mm) y retírelo.
▪ Retire los dos tornillos en la parte trasera del equipo

8 CONFIDENTIAL
Mantenimiento Preventivo T-RAC JR
Calibración de la balanza

▪ Deslice la parte superior (niveles 2 y 3) hacia el frente para

desensamblarlos y sepárelos cuidando de no tirar de los cables que
conectan ambas partes.
▪ Retire los tornillos de la placa protectora y deslice los pasacables hacia
afuera.
▪ Retire la placa protectora.

9 CONFIDENTIAL
Mantenimiento Preventivo T-RAC JR
Calibración de la balanza

▪ Con las cubiertas abiertas, vuelva a colocar el magneto y la bandeja

como se muestra.

▪ Tare a cero presionando la tecla “-”.

▪ Coloque una pesa sobre la bandeja.

10 CONFIDENTIAL
Mantenimiento Preventivo T-RAC JR
Calibración de la balanza

▪ Si el peso desplegado no corresponde al de la pesa, ajuste el trimpot

“AJ2”.

11 CONFIDENTIAL
Mantenimiento Preventivo T-RAC JR
Calibración de la balanza

▪ Retire la pesa, y vuelva a poner la tara a cero, ya que al ajustar el

trimpot, el cero se habrá desajustado. Vuelva a colocar la pesa y repita
el ajuste. Repita estos pasos tantas veces como sea necesario hasta
lograr la precisión deseada.
▪ Vuelva a ensamblar el equipo siguiendo los pasos en orden inverso.
