Universidad Simón Bolívar

Departamento de Termodinámica y Fenómenos de Transferencia

Parcial I, Termodinâmica I I(TF-2323)

Prof. Sylvana Derjani-Bayeh

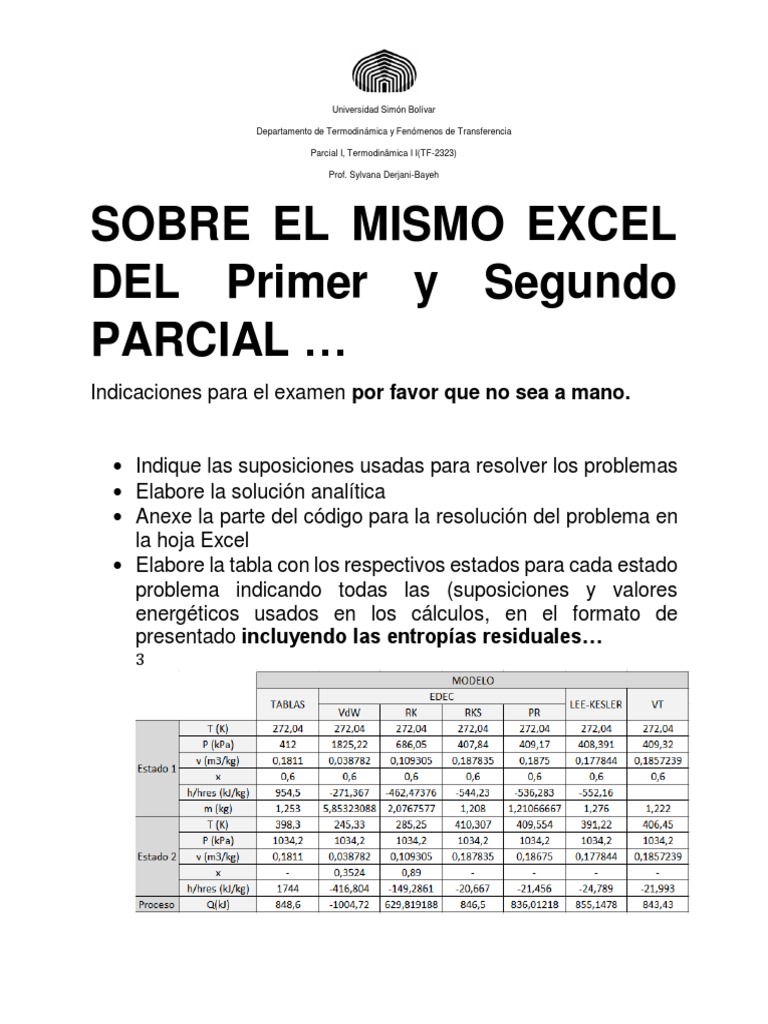

SOBRE EL MISMO EXCEL

DEL Primer y Segundo
PARCIAL …
Indicaciones para el examen por favor que no sea a mano.

 Indique las suposiciones usadas para resolver los problemas

 Elabore la solución analítica
 Anexe la parte del código para la resolución del problema en
la hoja Excel
 Elabore la tabla con los respectivos estados para cada estado
problema indicando todas las (suposiciones y valores
energéticos usados en los cálculos, en el formato de
presentado incluyendo las entropías residuales…
3
 Universidad Simón Bolívar

Departamento de Termodinámica y Fenómenos de Transferencia

Parcial I, Termodinâmica I I(TF-2323)

Prof. Sylvana Derjani-Bayeh

Problema 1
El sistema de aire acondicionado está instalado en el sótano de una casa que consta de dos
niveles, el sótano y la sala. Una corriente de aire seco entra a la al circuito de
acondicionamiento con un flujo masico de 1kg/s a 100kPa, 40℃ y con una humedad relativa del
50% (estado 1) a través de ductos internos y respectivo dispositivo la mezcla sale del sótano a
una temperatura de 16℃( estado 2) y después es enviada a la sala con un dispositivo que
garantice que la temperatura es 25℃( estado 3)

Haga el análisis termodinámico indicando que proceso puede haber ocurrido entre el estado 1
y2 y el estado 2 y 3. Indica los procesos y dispositivos que se usan para alcanzar los diferentes
cambios de estado
Usando las ecuaciones

1. Define los estados 1, 2, 3 (𝑇𝐵𝑆 , 𝑇𝐵𝐻 , 𝑇𝑃𝑅 , 𝜑𝑖 , 𝜔𝑖 , ℎ𝑖 , 𝑣𝑎𝑖 )

𝑇𝐵𝑆 𝑇𝐵𝐻 𝑇𝑃𝑅 𝜑 𝜔 ℎ𝑚 𝑣𝑎

Estado 1
Estado 2
Estado 3
2. Calcule el flujo volumétrico de aire para el estado 1, 2, 3
3. Indique si habrá condensación o no, calcule el flujo masico de agua condensado si llega
a formarse
4. El calor transferido para los procesos 1-2, y proceso 2-3
5. Usando carta psicrométrica del Cengel llene la tabla y muestre procesos 1-2, 2-3

𝑇𝐵𝑆 𝑇𝐵𝐻 𝑇𝑃𝑅 𝜑 𝜔 ℎ𝑚 𝑣𝑎

Estado 1
Estado 2
Estado 3
6. Repite los cálculos de los ítems 3 y 4
7. Indica si el estado de referencia de la carta psicrométrica es el mismo que usted uso en
el cálculo de la mezcla
 Universidad Simón Bolívar

Departamento de Termodinámica y Fenómenos de Transferencia

Parcial I, Termodinâmica I I(TF-2323)

Prof. Sylvana Derjani-Bayeh

Problema 2
El gas natural butano(g) y el aire estequiométrico fluyen hacia la cámara de combustión a
1MPa, 400 K y los gases de combustión salen a la máxima temperatura. Los gases de
combustión son alimentados a un mezclador con una corriente de aire secundario a 1MPa, 400
K para diluir la temperatura antes de ser alimentados a una turbina de gas y para dar como
resultado una temperatura de la mezcla de productos de 1400 K.

1. Escribe la reaccione químicas especificando el estado de agregación

2. Porque se escribe la ecuación con aire y no oxígeno y cuál es el efecto de agregar aire
3. Determine el porcentaje de aire en exceso empleado
4. Determine la relación A/C para la cámara de combustión
5. Indique el alto y el bajo poder calórico de Butano a 298K (AVC o BVC).
6. Cual el calor latente del Butano
7. Determine la temperatura a la salida de la cámara de combustión suponiendo AVC
8. Determine la temperatura a la salida de la cámara de combustión suponiendo BVC
9. Calor generado en la cámara de combustión
10. Determine las condiciones operativas que pueden inducir procesos de corrosión debido a la
humedad en la cámara de combustión
11. Determine la relación entre el aire secundario y el aire primario (relación de tasas de flujo
másico) suponiendo MGI
12. Determine la entropía generada por kg de combustible durante la combustión
 Universidad Simón Bolívar

Departamento de Termodinámica y Fenómenos de Transferencia

Parcial I, Termodinâmica I I(TF-2323)

Prof. Sylvana Derjani-Bayeh

Problema 3
Se tiene aire en proporciones de aire seco dentro de un neumático de 1𝑚3 . En Caracas-
Venezuela la temperatura alcanza 30℃ en condiciones de extremo calor y los criterios de diseño
del neumático indican que la presión del mismo no exceda la presión de 210 kPa durante de
llenado y siendo el límite de explosión es 310kPa. Por efecto de fricción la temperatura dentro
caucho alcanza 45 ℃ durante el tiempo de conducción. Usando Las EDE

1. MGI
2. RKS
3. LK
4. VT
Calcule y comente en las diferencias observadas en el calculo

 Define estado inicial y final(T(K), P(kPa), v(m3/kg), m(kg)

 La transferencia de calor por unidad de masa (kJ/kg)

 La entropía generada (kJ/kg K)

 Indica si a la temperatura final el caucho explota o no.
