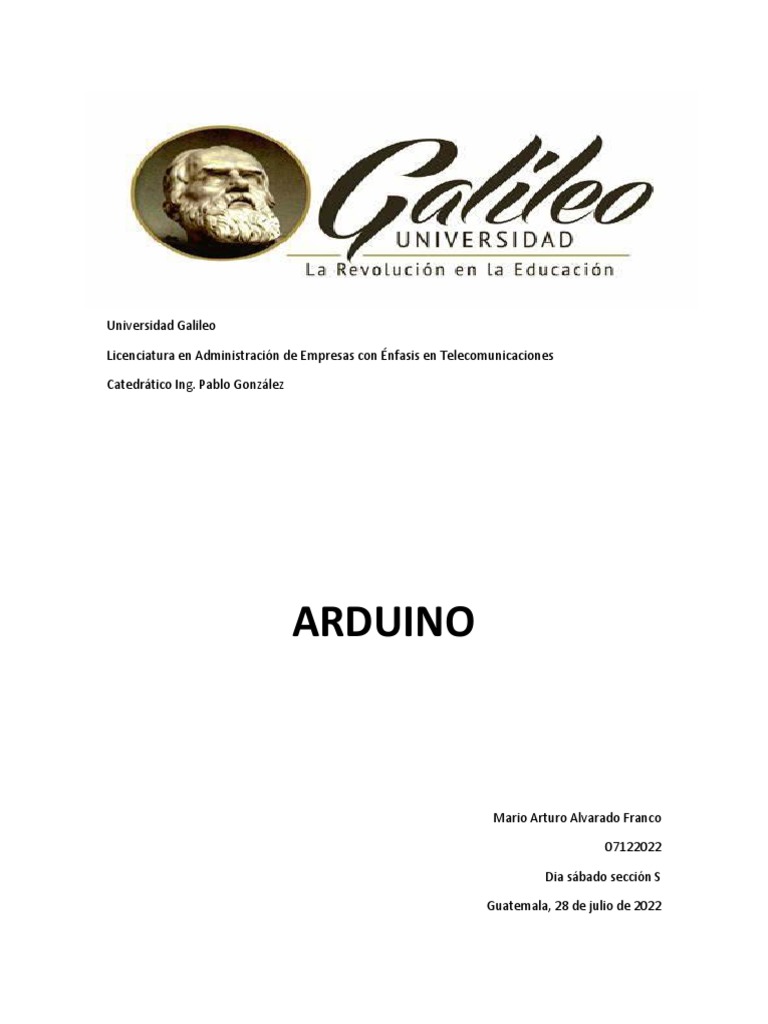

Universidad Galileo

Licenciatura en Administración de Empresas con Énfasis en Telecomunicaciones

Catedrático Ing. Pablo González

ARDUINO

Mario Arturo Alvarado Franco

07122022

Dia sábado sección S

Guatemala, 28 de julio de 2022

Qué es Arduino Uno R3

Esencialmente, la placa Arduino Uno es una placa electrónica basada en el chip Atmel ATmega328.
Tiene 14 pines de entrada/salida digital, que son pines Arduino, 6 de los cuales se pueden usar como
salidas PWM, 6 entradas analógicas, un oscilador de cristal de 16 MHz, una conexión USB, un
conector de alimentación, un cabezal ICSP y un botón de reinicio.

El software de la placa incluye un controlador USB que emula un mouse, teclado y puerto serie.

La placa tiene todo lo que necesita para admitir su microcontrolador, simplemente conéctelo a su
computadora mediante un cable o adaptador USB. A diferencia de todas las placas anteriores,
Arduino Uno no utiliza un chip de controlador de USB a serie FTDI. En cambio, programa el
Atmega8U2 como un convertidor de USB a serie.

Características

➢ Microcontrolador: ATmega328
➢ Voltaje de operación: 5V
➢ Voltaje de entrada (recomendado): 7-12V
➢ Voltaje de entrada (límites): 6-20V
➢ Pines de E/S digitales: 14 (de los cuales 6 proporcionan salida PWM)
➢ Pines de entrada analógica: 6
➢ Corriente DC por pin de E/S: 40 mA
➢ Corriente DC para 3.3V Pin: 50 mA
➢ Memoria Flash: 32 KB de los cuales 0,5 KB utilizados por el bootloader
➢ SRAM: 2 KB (ATmega328)
➢ EEPROM: 1 KB (ATmega328)
➢ Velocidad de reloj: 16 MHz

Es excelente para emprender proyectos específicos que pueda tener en mente, especialmente si
puede encontrar el protector adecuado, pero no le enseña mucho sobre microcontroladores y AVR.
Es genial para obtener resultados rápidos, pero no te ayudará a aprender microelectrónica o
programación.

Ventajas

➢ Comenzar no requiere mucho conocimiento

➢ Un costo bastante bajo, dependiendo del escudo que necesites
➢ Hay muchos bocetos y escudos disponibles.
➢ No requiere programador externo ni fuente de alimentación

Desventajas

➢ El microcontrolador AVR no entiende

➢ Los procedimientos y escudos pueden ser difíciles de modificar.
➢ No incluye un depurador para inspeccionar el script.
➢ No tienes experiencia con C o herramientas de desarrollo profesional.
Arduino Mega

El Arduino Mega es probablemente el microcontrolador más potente de la familia Arduino. Tiene

54 pines digitales utilizados como entrada/salida, 16 entradas analógicas, un oscilador de cristal de
16 MHz, una conexión USB, un botón de reinicio y una entrada de alimentación de placa.

La comunicación entre la computadora y el Arduino se realiza a través del puerto serie. Tiene un
convertidor USB-serie, por lo que solo necesitas conectar el dispositivo a tu computadora usando el
mismo cable USB que usa la impresora.

El Arduino Mega tiene las siguientes especificaciones:

➢ Microcontrolador: ATmega2560
➢ Voltaje de trabajo: 5V
➢ Voltaje de entrada: 7-12V
➢ Voltaje de entrada (limitado): 6-20V
➢ Pines de entrada/salida digital: 54 (15 de los cuales proporcionan salida PWM)
➢ Pines de entrada analógica: 16
➢ Corriente CC por pin de entrada/salida: 40 mA
 ➢ Corriente CC disponible en pin de 3,3 V: 50 mA
➢ Flash: 256 KB (8 KB utilizados por el gestor de arranque)
➢ RAM: 8KB
➢ EEPROM: 4KB
➢ Velocidad de reloj: 16MHz

El Arduino Mega 2560 es una actualización de esta placa y ha sido su reemplazo desde su creación.
Como definición, se puede decir que es una placa de desarrollo bastante completa, ya que además
es compatible con muchos de los shields existentes de Arduino UNO. Y, como todo el proyecto
Arduino en sí, es muy asequible para su capacidad.

Arduino Nano

Arduino Nano es otra versión donde puedes encontrar la famosa placa Arduino. Es pequeño, pero
no te dejes engañar por su tamaño, esconde un montón de posibilidades. Es como una auténtica
navaja electrónica suiza. Con él, puedes crear una gran cantidad de proyectos donde el control del
consumo y la escala es importante.

Como todas las placas Arduino y compatibles, comparte similitudes con sus otras hermanas, aunque
también tiene ciertas características técnicas que la hacen única y diferente a las demás.
Algunas características:

➢ Es una placa de microcontrolador pequeña, flexible y fácil de usar.

➢ Está basado en el microcontrolador o MCU Atmel ATmega328p en la versión 3.x y
ATmega168 en versiones anteriores. De todos modos, funciona a 16 Mhz.
➢ La memoria consiste en Flash de 16 KB o 32 KB según la versión (2 KB para el cargador de
arranque), con memoria SRAM de 1 o 2 KB y EEPROM de 512 Bytes o 1 KB según la MCU.
➢ Tiene un voltaje de alimentación de 5v, pero el voltaje de entrada puede variar de 7 a 12v.
➢ Tiene 14 pines digitales, 8 pines analógicos, 2 pines de reinicio y 6 pines de fuente de
alimentación (Vcc y GND). En los pines analógicos y digitales, se asignan varias funciones
adicionales, como pinMode() y digitalWrite() y analogRead() para pines analógicos. En el
caso analógico, permiten una resolución de 10 bits de 0 a 5v. Digitalmente, 22 están
disponibles como salidas PWM.
➢ Toma de CC no incluida.
➢ Utiliza un Mini USB estándar para conectarse a una computadora para programarlo o
alimentarlo.
➢ Su consumo de energía es de 19mA.
➢ El tamaño de la PCB es de 18x45 mm y el peso es de solo 7 gramos.
Arduino Micro

El Arduino Uno se considera una de las placas de microcontroladores más fáciles de usar del
mercado. Su creación más pequeña, el Arduino Micro, es muy versátil. Diseñado en colaboración
con Adafruit Industries, Micro es una versión reducida de la placa Arduino Leonardo que se puede
integrar fácilmente en diferentes objetos cotidianos, brindándoles interactividad inalámbrica.
La característica principal de esta placa es su conector micro USB, que le permite conectarse
fácilmente a su computadora. También contiene un botón de reinicio, un encabezado de
reprogramación ISP de 6 pines y 20 pines de E/S digitales, 12 de los cuales se pueden usar para
entradas analógicas y 7 que se pueden reconfigurar como salidas PWM.

Aunque la Micro es la placa Arduino más pequeña, tiene un pequeño inconveniente. Los escudos de
Arduino son placas de accesorios periféricos que se conectan directamente a las placas de
microcontroladores. Debido a su pequeño tamaño, el Micro no es compatible con ningún escudo.
Sin embargo, los canales de entrada y salida (E/S) del cabezal están diseñados para permitir que el
Micro se monte directamente en la mayoría de las placas de circuitos, lo que facilita la conexión del
Micro a su sistema.

Otras características

➢ Tiene 20 pines de entrada/salida digital (7 de los cuales pueden usarse como salidas PWM
y 12 como entradas analógicas).
➢ Un oscilador de cristal de 16 MHz,
➢ Una conexión micro USB,
➢ Un encabezado ICSP
➢ Un botón de reinicio
➢ Tiene un factor de forma que se puede colocar fácilmente en una placa de pruebas.
Arduino YUN

Arduino Yún es una placa de desarrollo desarrollada utilizando Openwrt-Yún, una distribución de
Linux que utiliza su kernel. Yún se usa comúnmente en redes informáticas y desarrollo de
aplicaciones, lo que lo convierte en una herramienta ideal para asociarse con la tecnología IoT.

Una de las características más importantes que ofrece el Arduino Yún es la capacidad de conectarse
a Internet, gracias a su tarjeta de red incorporada. Esto permite obtener una herramienta común
para manejar diferentes proyectos desde WiFi o LAN. Sus proporciones son similares a las de las
placas Arduino UNO y Leonardo, por lo que ocupa un espacio apto para incluir en cualquier
proyecto.

Pero tenga en cuenta que no tiene un regulador de voltaje, por lo que cualquier cosa superior a 5
voltios quemará el procesador. Tiene una entrada micro USB con un host USB para conectarse a
Linux a través de Linino (Openwrt-Yún). Adicionalmente, cuenta con una entrada para tarjeta
MicroSD, lo que permite incorporar una memoria externa para ayudar a ejecutar la memoria RAM
y mejorar el rendimiento de la placa.
Bibliografia

Arduino UNO R3 - Guatemala (laelectronica.com.gt)

Arduino Uno R3, Qué es, Características, Precio, Programación (descubrearduino.com)

https://es.jf-parede.pt/arduino-uno-r3-pin-diagram

Arduino Mega: Características, Capacidades y donde conseguirlo en Panamá - Panama Hitek

▷ Arduino MEGA , resuelve todas tus dudas y aprende a utilizarlo (microcontroladoress.com)

Arduino Nano: todo lo que necesitas saber sobre esta placa de desarrollo | Hardware libre
(hwlibre.com)

Microsoft Word - Arduino_Nano2_3.docx

▷ Arduino Micro Características, Especificaciones | Proyecto Arduino

Arduino Micro: especificaciones, capacidades y disposición de pines | Arrow.com

Diagrama de pines de Arduino Micro @ pinoutguide.com

【 Arduino Yún 】¿Qué Es? + Características y Proyectos ▷ 2022 (internetpasoapaso.com)

Arduino Yún | Arduino Documentation | Arduino Documentation

https://www.arduino.cc/en/uploads/Main/arduino-Yun-schematic.pdf

MSRobotics - Arduino Yun
