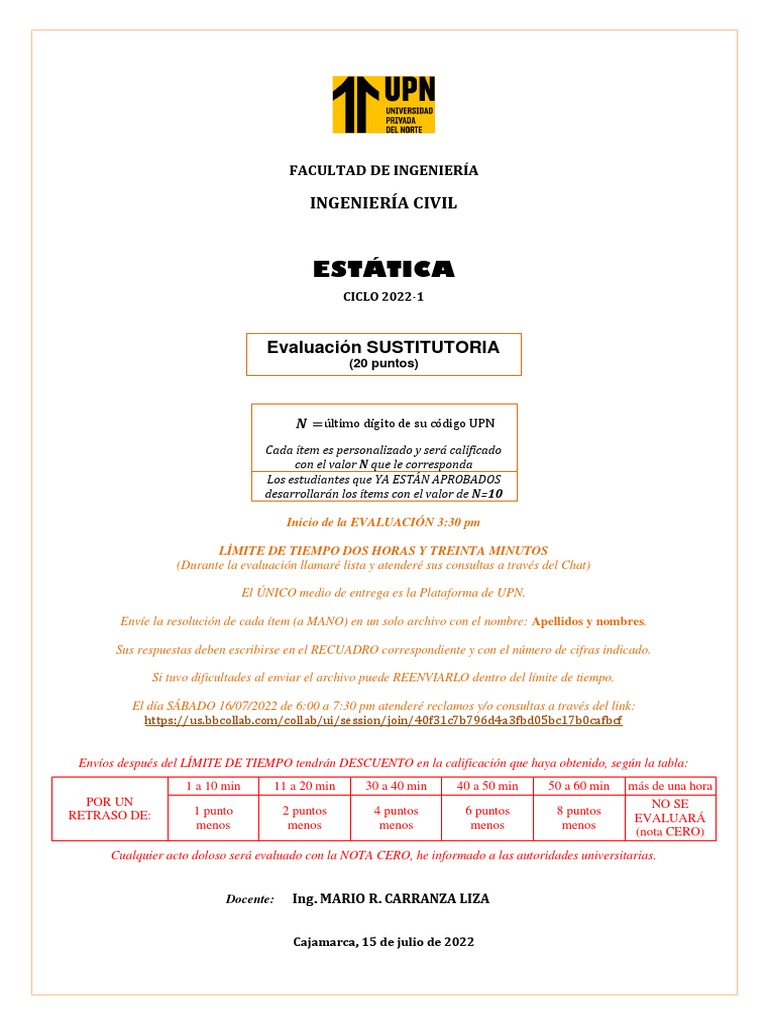

FACULTAD DE INGENIERÍA

INGENIERÍA CIVIL

ESTÁTICA
CICLO 2022-1

Evaluación SUSTITUTORIA
(20 puntos)

𝑵 = último dígito de su código UPN

Cada ítem es personalizado y será calificado
con el valor N que le corresponda
Los estudiantes que YA ESTÁN APROBADOS
desarrollarán los ítems con el valor de N=10

Inicio de la EVALUACIÓN 3:30 pm

LÍMITE DE TIEMPO DOS HORAS Y TREINTA MINUTOS

(Durante la evaluación llamaré lista y atenderé sus consultas a través del Chat)

El ÚNICO medio de entrega es la Plataforma de UPN.

Envíe la resolución de cada ítem (a MANO) en un solo archivo con el nombre: Apellidos y nombres.

Sus respuestas deben escribirse en el RECUADRO correspondiente y con el número de cifras indicado.

Si tuvo dificultades al enviar el archivo puede REENVIARLO dentro del límite de tiempo.

El día SÁBADO 16/07/2022 de 6:00 a 7:30 pm atenderé reclamos y/o consultas a través del link:
https://us.bbcollab.com/collab/ui/session/join/40f31c7b796d4a3fbd05bc17b0cafbcf

Envíos después del LÍMITE DE TIEMPO tendrán DESCUENTO en la calificación que haya obtenido, según la tabla:
1 a 10 min 11 a 20 min 30 a 40 min 40 a 50 min 50 a 60 min más de una hora
POR UN NO SE
RETRASO DE: 1 punto 2 puntos 4 puntos 6 puntos 8 puntos
EVALUARÁ
menos menos menos menos menos
(nota CERO)
Cualquier acto doloso será evaluado con la NOTA CERO, he informado a las autoridades universitarias.

Docente: Ing. MARIO R. CARRANZA LIZA

Cajamarca, 15 de julio de 2022

 SUSTITUTORIO 2022-1

ÍTEM 1.
En la siguiente armadura, considerando:
𝑃 = (8 + 𝑁) kN y 𝑄 = 0 kN

Determine:
Suma del módulo
= kN 0,5
de las reacciones
Número de barras de
= s/u 0,5
carga CERO
rpta.
Suma del axil de las barras
= kN 2
que trabajan en TRACCIÓN
Suma del axil de las barras
= kN 2
que trabajan en COMPRESIÓN
(De la respuesta redondeando a TRES decimales)

Mario Carranza Liza 2

 SUSTITUTORIO 2022-1

ÍTEM 2.
Para la viga y las cargas mostradas:
a) Dibuje los diagramas de fuerza cortante y de momento flec-
tor.
b) Determine los valores absolutos máximos de la fuerza cor-
tante y del momento flector. Considere:
𝑃 = (125 − 𝑁) lb y 𝑊 = (20 + 𝑁) lb⁄pie

|𝐵 | + |𝐸 |= lb 0,5

rpta. |𝑉máx |= lb 1

|𝑀máx |= lb. pulg 1

(De la respuesta redondeando a TRES decimales)

Diagramas de fuerza cortante y momento flector

2,5
(debidamente acotados en papel milimetrado)

Mario Carranza Liza 3

 SUSTITUTORIO 2022-1

ÍTEM 3.
a) Determinar la proyección de la distancia s hasta la que
puede subir la pintora de (90 + 𝑁)kg sin que la escalera
de 4 m resbale sobre su extremo inferior A. El extremo su-
perior de la escalera de (15 + 𝑁)kg está provisto de un
pequeño rodillo y, en el suelo, el coeficiente de rozamiento
𝑁
estático es de (0,25 − 100). El centro de masa de la pintora
está exactamente en la vertical de sus pies.
b) ¿Cuál debe ser el nuevo coeficiente de rozamiento estático
para que el movimiento sea inminente?

a) Proyección horizontal= m 3
rpta. Nuevo coeficiente
b) = s/u 2
rozamiento estático
(De la respuesta redondeando a TRES decimales)

Mario Carranza Liza 4

 SUSTITUTORIO 2022-1

ÍTEM 4.
Para el área sombreada que se muestra, determine el mo-
mento de inercia con respecto a los ejes 𝒙 e 𝒚.

Considere:
𝑒 = 3⁄8 " ; 𝑒 ’ = 1⁄2 " ; b’ =25mm
𝑏 = (20 + 𝑁)mm 𝑦 ℎ = (40 + 𝑁)mm

𝐼𝑥 = mm4 2,5
rpta.
𝐼𝑦 = mm4 2,5
(De la respuesta con CUATRO decimales)

Mario Carranza Liza 5
