Cuadernillo
Riesgo Eléctrico
Módulo 1
Factores De Riesgo De Origen Eléctrico

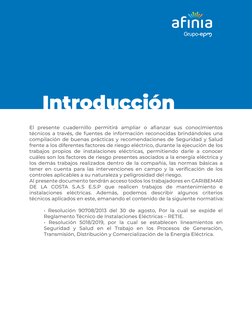

Introducción
El presente cuadernillo permitirá ampliar o afianzar sus conocimientos
técnicos a través, de fuentes de información reconocidas brindándoles una
compilación de buenas prácticas y recomendaciones de Seguridad y Salud
frente a los diferentes factores de riesgo eléctrico, durante la ejecución de los
trabajos propios de instalaciones eléctricas, permitiendo darle a conocer
cuáles son los factores de riesgo presentes asociados a la energía eléctrica y
los demás trabajos realizados dentro de la compañía, las normas básicas a
tener en cuenta para las intervenciones en campo y la verificación de los
controles aplicables a su naturaleza y peligrosidad del riesgo.
Al presente documento tendrán acceso todos los trabajadores en CARIBEMAR
DE LA COSTA S.A.S E.S.P que realicen trabajos de mantenimiento e
instalaciones eléctricas. Además, podemos describir algunos criterios
técnicos aplicados en este, emanando el contenido de la siguiente normativa:
• Resolución 90708/2013 del 30 de agosto, Por la cual se expide el
Reglamento Técnico de Instalaciones Eléctricas – RETIE.
• Resolución 5018/2019, por la cual se establecen lineamientos en
Seguridad y Salud en el Trabajo en los Procesos de Generación,
Transmisión, Distribución y Comercialización de la Energía Eléctrica.

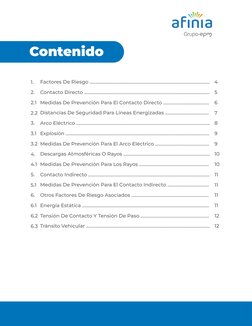

Contenido
1. Factores De Riesgo ........................................................................................................... 4
2. Contacto Directo ................................................................................................................ 5
2.1 Medidas De Prevención Para El Contacto Directo ......................................... 6
2.2 Distancias De Seguridad Para Líneas Energizadas ....................................... 7
3. Arco Eléctrico ....................................................................................................................... 8
3.1 Explosión ................................................................................................................................ 9
3.2 Medidas De Prevención Para El Arco Eléctrico ................................................ 9
4. Descargas Atmosféricas O Rayos ............................................................................. 10
4.1 Medidas De Prevención Para Los Rayos .............................................................. 10
5. Contacto Indirecto ............................................................................................................ 11
5.1 Medidas De Prevención Para El Contacto Indirecto ..................................... 11
6. Otros Factores De Riesgo Asociados ..................................................................... 11
6.1 Energía Estática ................................................................................................................. 11
6.2 Tensión De Contacto Y Tensión De Paso ............................................................. 12
6.3 Tránsito Vehicular .............................................................................................................. 12
Factores de riesgo de origen eléctrico
1. Factores De Riesgo
En nuestra sociedad, la electricidad es el tipo de energía más utilizada, está
presente en la mayoría de los lugares e instalaciones de las organizaciones y
hogares proporcionando ayuda y bienestar al desarrollo de nuestras
actividades, sin embargo, representa uno de los peligros con mayor riesgo
asociado, pues no la vemos y esto hace que pueda esconderse, volverse
paisaje para nosotros y hacernos confiados. Este es el punto de partida para
los accidentes, que generalmente tienen consecuencias graves.
El riesgo eléctrico es una condición peligrosa, la cual al contacto o falla del
equipo puede resultar en un shock eléctrico, arco eléctrico o explosión,
exponiendo a las personas que puedan estar involucradas en cualquier labor
que requiera la intervención de esta o uso de esta, en Afinia se realizan labores
de mantenimiento e instalación eléctrico a diferentes niveles de voltajes
(desde 120 V hasta 130 kV).
Teniendo esto
claro, para
hablar de
factores de
riesgo debemos
conocer qué son
y como se ven.
4

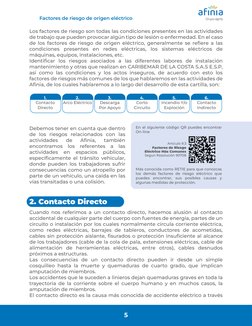

Factores de riesgo de origen eléctrico
Los factores de riesgo son todas las condiciones presentes en las actividades
de trabajo que pueden provocar algún tipo de lesión o enfermedad. En el caso
de los factores de riesgo de origen eléctrico, generalmente se refiere a las
condiciones presentes en redes eléctricas, los sistemas eléctricos de
máquinas, equipos, instalaciones, etc.
Identificar los riesgos asociados a las diferentes labores de instalación
mantenimiento y otras que realizan en CARIBEMAR DE LA COSTA S.A.S E.S.P,
así como las condiciones y los actos inseguros, de acuerdo con esto los
factores de riesgos más comunes de los que hablaremos en las actividades de
Afinia, de los cuales hablaremos a lo largo del desarrollo de esta cartilla, son:
1. 2. 3. 4. 5. 6.
Contacto Arco Eléctrico Descarga Corto Incendio Y/o Contacto
Directo Por Apoyo Circuito Exploción Indirecto
Debemos tener en cuenta que dentro En el siguiente código QR puedes encontrar
On-line
de los riesgos relacionados con las
actividades de Afinia, también
Articulo 9.3
encontramos los referentes a las Factores de Riesgo
actividades en espacios públicos, Eléctrico Más Comunes
Segun Resolución 90708
específicamente el tránsito vehicular,
donde pueden los trabajadores sufrir
consecuencias como un atropello por Más conocida como RETIE para que conozcas
los demás factores de riesgo eléctrico que
parte de un vehículo, una caída en las puedes encontrar, sus posibles causas y
vías transitadas o una colisión. algunas medidas de protección.
2. Contacto Directo
Cuando nos referimos a un contacto directo, hacemos alusión al contacto
accidental de cualquier parte del cuerpo con fuentes de energía, partes de un
circuito o instalación por los cuales normalmente circula corriente eléctrica,
como redes eléctricas, barrajes de tableros, conductores de acometidas,
cables sin protección aislante, fisurados o protección insuficiente al alcance
de los trabajadores (cable de la cola de pala, extensiones eléctricas, cable de
alimentación de herramientas eléctricas, entre otros), cables desnudos
próximos a estructuras.
Las consecuencias de un contacto directo pueden ir desde un simple
cosquilleo hasta la muerte y quemaduras de cuarto grado, que implican
amputación de miembros.
Los accidentes que le suceden a linieros dejan quemaduras graves en toda la
trayectoria de la corriente sobre el cuerpo humano y en muchos casos, la
amputación de miembros.
El contacto directo es la causa más conocida de accidente eléctrico a través
5

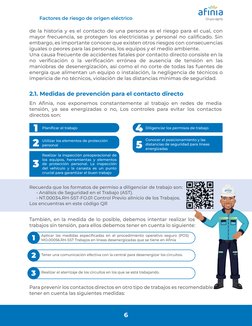

Factores de riesgo de origen eléctrico
de la historia y es el contacto de una persona es el riesgo para el cual, con
mayor frecuencia, se protegen los electricistas y personal no calificado. Sin
embargo, es importante conocer que existen otros riesgos con consecuencias
iguales o peores para las personas, los equipos y el medio ambiente.
Una causa frecuente de accidentes fatales por contacto directo consiste en la
no verificación o la verificación errónea de ausencia de tensión en las
maniobras de desenergización, así como el no corte de todas las fuentes de
energía que alimentan un equipo o instalación, la negligencia de técnicos o
impericia de no técnicos, violación de las distancias mínimas de seguridad.
2.1. Medidas de prevención para el contacto directo
En Afinia, nos exponemos constantemente al trabajo en redes de media
tensión, ya sea energizadas o no, Los controles para evitar los contactos
directos son:
1 Planificar el trabajo
4 Diligenciar los permisos de trabajo
2
Conocer el posicionamiento y las
5
Utilizar los elementos de protección
personal distancias de seguridad para líneas
energizadas
Realizar la inspección preoperacional de
3
los equipos, herramientas y elementos
de protección personal. La inspección
del vehículo y la canasta es un punto
crucial para garantizar el buen trabajo
Recuerda que los formatos de permiso a diligenciar de trabajo son:
• Análisis de Seguridad en el Trabajo (AST).
• NT.00034.RH-SST-FO.01 Control Previo alInicio de los Trabajos.
Los encuentras en este código QR
También, en la medida de lo posible, debemos intentar realizar los
trabajos sin tensión, para ellos debemos tener en cuenta lo siguiente:
1 Aplicar las medidas especificadas en el procedimiento operativo seguro (POS)
MO.00056.RH-SST Trabajos en líneas desenergizadas que se tiene en Afinia
2 Tener una comunicación efectiva con la central para desenergizar los circuitos.
3 Realizar el aterrizaje de los circuitos en los que se está trabajando.
Para prevenir los contactos directos en otro tipo de trabajos es recomendable
tener en cuenta las siguientes medidas:
6

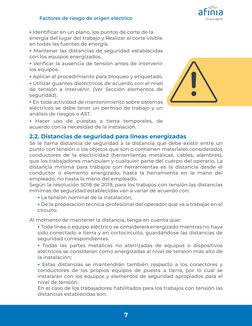

Factores de riesgo de origen eléctrico
• Identificar en un plano, los puntos de corte de la
energía del lugar del trabajo y Realizar el corte visible
en todas las fuentes de energía.
• Mantener las distancias de seguridad establecidas
con los equipos energizados.
• Verificar la ausencia de tensión antes de intervenir
los equipos.
• Aplicar el procedimiento para bloqueo y etiquetado.
• Utilizar guantes dieléctricos de acuerdo con el nivel
de tensión a intervenir. (Ver Sección elementos de
seguridad).
• En toda actividad de mantenimiento sobre sistemas
eléctricos se debe tener un permiso de trabajo y un
análisis de riesgos o AST.
• Hacer uso de puestas a tierra temporales, de
acuerdo con la necesidad de la instalación.
2.2. Distancias de seguridad para líneas energizadas
Se le llama distancia de seguridad a la distancia que debe existir entre un
punto con tensión o los objetos que son o contienen materiales considerados
conductores de la electricidad (herramientas metálicas, cables, alambres),
que los trabajadores manipulen y cualquier parte del cuerpo del operario. La
distancia mínima para trabajos con herramientas es la distancia desde el
conductor o elemento energizado, hasta la herramienta en la mano del
empleado, no hasta la mano del empleado.
Según la resolución 5018 de 2019, para los trabajos con tensión las distancias
mínimas de seguridad establecidas van a variar de acuerdo con:
• La tensión nominal de la instalación;
• De la preparación técnica-profesional del operador que va a trabajar en el
circuito.
Al momento de mantener la distancia, tenga en cuenta que:
• Toda línea o equipo eléctrico se considerará energizado mientras no haya
sido conectado a tierra y en cortocircuito, guardándose las distancias de
seguridad correspondientes.
• Todas las partes metálicas no aterrizadas de equipos o dispositivos
eléctricos se consideran como energizadas al nivel de tensión más alto de
la instalación;
• Estas distancias se mantendrán también respecto a los conectores y
conductores de los propios equipos de puesta a tierra, por lo cual se
instalarán con los equipos y elementos de seguridad apropiados para el
nivel de tensión.
En el caso de los trabajadores habilitados para los trabajos con tensión las
distancias establecidas son:
7
Factores de riesgo de origen eléctrico
Tensión nominal entre fases Distancia mínima
(kV) (m)
hasta 1 0,40
7,6 / 11,4 / 13,2 / 13,8 0,95
33 / 34,5 1,10
44 1,20
57,5 / 66 1,40
110 / 115 1,80
220 / 230 2,8
500 5,5
En el caso que exista personal advertido que desconozca las instalaciones
eléctricas, se debe garantizar no se sobrepasen las siguientes distancias:
Distancia mínima
Tensión de la instalación
(m)
instalaciones aisladas menores a 1000V 0,4
Entre 1 t 57,5kV 3
Entre 57,5 y 110kV 4
Entre 110 y 230kV 5
Mayores a 230kV 8
3. Arco Eléctrico
El arco eléctrico es el riesgo para el cual, la mayoría de los electricistas no
están preparados, consiste en la liberación incontrolada de energía producida
por una falla en arco a través de un medio aislante.
Los arcos ocurren principalmente por fallas de aislamiento, malos contactos,
cortocircuitos, acumulación de óxido, por efectuar maniobras bajo carga en
seccionadores o cortacircuitos y por sobretensiones momentáneas
producidas por fallas en la red.
En el punto de ocurrencia del arco, las temperaturas pueden superar los
15000°C, desencadenando los siguientes fenómenos:
Dato Curioso
La energía calorífica generada
durante la ocurrencia de un arco
se conoce con el nombre de
energía incidente generalmente
se mide las calorías /cm2, la cual es
la base para la selección de los
equipos de protección contra arco.
8
Factores de riesgo de origen eléctrico

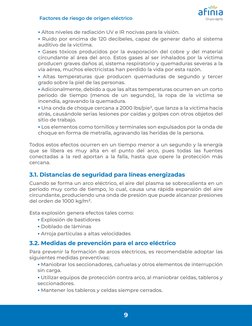

• Altos niveles de radiación UV e IR nocivas para la visión.
• Ruido por encima de 120 decibeles, capaz de generar daño al sistema
auditivo de la víctima.
• Gases tóxicos producidos por la evaporación del cobre y del material
circundante al área del arco. Estos gases al ser inhalados por la víctima
producen graves daños al, sistema respiratorio y quemaduras severas a la
vía aérea, muchos electricistas han perdido la vida por esta razón.
• Altas temperaturas que producen quemaduras de segundo y tercer
grado sobre la piel de las personas.
• Adicionalmente, debido a que las altas temperaturas ocurren en un corto
periodo de tiempo (menos de un segundo), la ropa de la víctima se
incendia, agravando la quemadura.
• Una onda de choque cercana a 2000 lbs/pie², que lanza a la víctima hacia
atrás, causándole serias lesiones por caídas y golpes con otros objetos del
sitio de trabajo.
• Los elementos como tornillos y terminales son expulsados por la onda de
choque en forma de metralla, agravando las heridas de la persona.
Todos estos efectos ocurren en un tiempo menor a un segundo y la energía
que se libera es muy alta en el punto del arco, pues todas las fuentes
conectadas a la red aportan a la falla, hasta que opere la protección más
cercana.
3.1. Distancias de seguridad para líneas energizadas
Cuando se forma un arco eléctrico, el aire del plasma se sobrecalienta en un
período muy corto de tiempo, lo cual, causa una rápida expansión del aire
circundante, produciendo una onda de presión que puede alcanzar presiones
del orden de 1000 kg/m².
Esta explosión genera efectos tales como:
• Explosión de bastidores
• Doblado de láminas
• Arroja partículas a altas velocidades
3.2. Medidas de prevención para el arco eléctrico
Para prevenir la formación de arcos eléctricos, es recomendable adoptar las
siguientes medidas preventivas:
• Maniobrar los seccionadores, cañuelas y otros elementos de interrupción
sin carga.
• Utilizar equipos de protección contra arco, al maniobrar celdas, tableros y
seccionadores.
• Mantener los tableros y celdas siempre cerrados.
9
Factores de riesgo de origen eléctrico

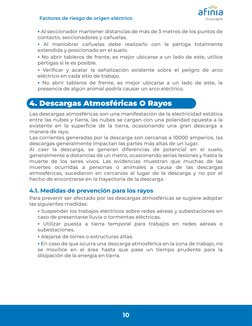

• Al seccionador mantener distancias de más de 3 metros de los puntos de
contacto, seccionadores y cañuelas.
• Al maniobrar cañuelas debe realizarlo con la pértiga totalmente
extendida y posicionado en el suelo.
• No abrir tableros de frente, es mejor ubicarse a un lado de este, utilice
pértigas si le es posible.
• Verificar y acatar la señalización existente sobre el peligro de arco
eléctrico en cada sitio de trabajo.
• No abrir tableros de frente, es mejor ubicarse a un lado de este, la
presencia de algún animal podría causar un arco eléctrico.
4. Descargas Atmosféricas O Rayos
Las descargas atmosféricas son una manifestación de la electricidad estática
entre las nubes y tierra, las nubes se cargan con una polaridad opuesta a la
existente en la superficie de la tierra, ocasionando una gran descarga a
manera de rayo.
Las corrientes generadas por la descarga son cercanas a 10000 amperios, las
descargas generalmente impactan las partes más altas de un lugar.
Al caer la descarga, se generan diferencias de potencial en el suelo,
generalmente a distancias de un metro, ocasionando serias lesiones y hasta la
muerte de los seres vivos. Las evidencias muestran que muchas de las
muertes ocurridas a personas o animales a causa de las descargas
atmosféricas, sucedieron en cercanías al lugar de la descarga y no por el
hecho de encontrarse en la trayectoria de la descarga.
4.1. Medidas de prevención para los rayos
Para prevenir ser afectado por las descargas atmosféricas se sugiere adoptar
las siguientes medidas:
• Suspender los trabajos eléctricos sobre redes aéreas y subestaciones en
caso de presentarse lluvia o tormentas eléctricas.
• Utilizar puesta a tierra temporal para trabajos en redes aéreas o
subestaciones.
• Alejarse de torres o estructuras altas.
• En caso de que ocurra una descarga atmosférica en la zona de trabajo, no
se movilice en el área hasta que pase un tiempo prudente para la
disipación de la energía en tierra.
10
Factores de riesgo de origen eléctrico
5. Contacto Indirecto
el contacto indirecto se puede producir con elementos metálicos que, por
error en la instalación eléctrica o defectos en el aislamiento, pueden estar en
contacto con partes de tensión que puedan dar “corriente”. Estos elementos
pueden ser la carcasa de un transformador, motor eléctrico, estructuras
metálicas, cubiertas de equipos, soportes, etc. También se produce contacto
directo cuando se induce tensión en tensión en un objeto por cercanía, lo cual
será abordado en el riesgo por inducción de tensión.
Las causas más comunes de ocurrencia de un contacto indirecto son la
humedad, la rotura de aislamientos de los motores, los golpes o rotura de las
conducciones eléctricas y del aislante de los cables, que entran en contacto
con las partes metálicas o dejan los cables al descubierto, para que en otro
momento se deteriore o rompa el aislante y entren en contacto con
elementos metálicos de la instalación.
Las consecuencias de un contacto indirecto son iguales a las producidas por
un contacto directo, ya que implica paso de la corriente a través del cuerpo
humano.
5.1. Medidas de prevención para el contacto directo
Para prevenir los contactos indirectos es recomendable adoptar las siguientes
medidas:
• No manipular aparatos eléctricos en pisos húmedos.
Mantener las botas secas.
• Los equipos como transformadores, celdas, tableros generadores, y
estructuras metálicas, deben estar sólidamente conectados a tierra.
Es importante realizar mantenimiento periódico preventivo y mediciones
a los sistemas de puesta a tierra e inspeccionar el estado de conductores
de alimentación a los equipos.
• Los equipos, motores y herramientas deben tener conectados los
conductores a tierra, además de sus líneas de fase.
• Todos los equipos, motores y acometidas deben poseer su elemento de
interrupción, seccionadores o breakers.
6. Otros Factores Asociados
Debemos tener en cuenta dentro de los riesgos eléctricos y no eléctricos
relacionados con las actividades de Afinia los siguientes:
6.1. Energía estética
La electricidad estática es un fenómeno que cualquier persona habrá
experimentado alguna vez en su vida, consiste en el contacto o fricción y la
separación entre dos materiales generalmente diferentes y no necesariamente
aislantes, en nuestro caso, por la unión y separación constante de materiales
como aislantes, conductores, sólidos o gases con la presencia de un aislante.
11
Factores de riesgo de origen eléctrico
En las instalaciones donde sea imposible evitar la generación y acumulación
de carga electrostática se adoptarán medidas de protección, con el objeto de
impedir la formación de campos eléctricos que al descargarse produzcan
chispas capaces de originar incendios, explosiones u ocasionar accidentes a
las personas, por efectos secundarios.
Las medidas de protección tendientes a facilitar la eliminación de la
electricidad estática podrán ser las siguientes:
• Humidificación del medio ambiente,
• conexiones equipotenciales,
• Conexión a tierra de las cargas generadas, por medio de puesta a tierra a
interconexión de todas las partes conductoras susceptibles de tomar
potenciales, en forma directa o indirecta,
• Entre otros.
6.2. Tensión de contacto y tensión de paso
En Afinia, cuando hacemos trabajos a la intemperie, estamos expuestos a
experimentar el riesgo eléctrico con la tensión de paso o la tensión de
contacto, en el esquema de la imagen podemos ver como se producen estas
tensiones.
Se denomina tensión de contacto a la
tensión a la que una persona puede ser
sometida al tocar a la vez un objeto
colocado bajo tensión y otro elemento que
se encuentre a un potencial diferente, por
ejemplo, una persona que toca el
conductor de bajada cuando está
circulando la corriente de un rayo.
En el caso de la tensión de paso, esta viene
siendo la diferencia de potencial que
aparece entre dos puntos separados por una distancia igual al paso normal
humano sobre la superficie de apoyo de los pies, es decir, es la tensión que
podría experimentar una persona con los pies separados a una distancia de
aproximadamente un metro, sin estar en contacto con ninguna otra
superficie conectada a tierra.
Para prevenir que este tipo de tensiones afecten la integridad de nuestros
trabajadores, recomendamos aplicar las siguientes medidas de prevención:
Utilizar puestas a tierra de baja resistencia, colocar restricción de accesos,
asegurar la alta resistividad del piso y equipotencializar.
6.3. Tránsito Vehícular
Por último, dentro de los riesgos relacionados con las actividades de Afinia,
también encontramos los referentes a las actividades en espacios públicos,
como lo es el tránsito vehicular donde pueden tener como consecuencia un
atropello por parte de un vehículo, una caída en las vías transitadas o una
colisión, por ejemplo.
12
Factores de riesgo de origen eléctrico
Para prevenirlo debemos tener en cuenta las siguientes recomendaciones:
• Señalizar el área de trabajo cuando se encuentre en la vía pública.
• Conducir respetando los límites de velocidad establecidos.
• Realizar las inspecciones preoperacionales y los mantenimientos a los
vehículos de elevación.
• Uso permanente de chaleco reflectante durante los trabajos realizados
en nivel de piso, siempre que exista tránsito vehicular.
• Entre otras.
En las instalaciones donde sea imposible evitar la generación y acumulación
de carga electrostática se adoptarán medidas de protección con el objeto de
impedir la formación de campos eléctricos que al descargarse produzcan
chispas capaces de originar incendios, explosiones u ocasionar accidentes a
las personas por efectos secundarios. Las medidas de protección tendientes a
facilitar la eliminación de la electricidad estática podrán ser las siguientes:
• Humidificación del medio ambiente,
• conexiones equipotenciales,
• Conexión a tierra de las cargas generadas, por medio de puesta a tierra a
interconexión de todas las partes conductoras susceptibles de tomar
potenciales, en forma directa o indirecta,
• Entre otros.
Hemos llegado al final de este módulo número 1 de la malla
curricular, esperamos que a través de esta lectura hayas
logrado fortalecer o adquirir nuevos conocimientos sobre
factores de riesgo eléctrico y sus medidas de prevención,
nos vemos más adelante en la presentación interactiva para
reforzar lo que estamos viendo en esta cartilla y hacer la
evaluación de conocimientos.
13
Módulo 1
Factores De Riesgo
De Origen Eléctrico
Cuadernillo
Riesgo Eléctrico
