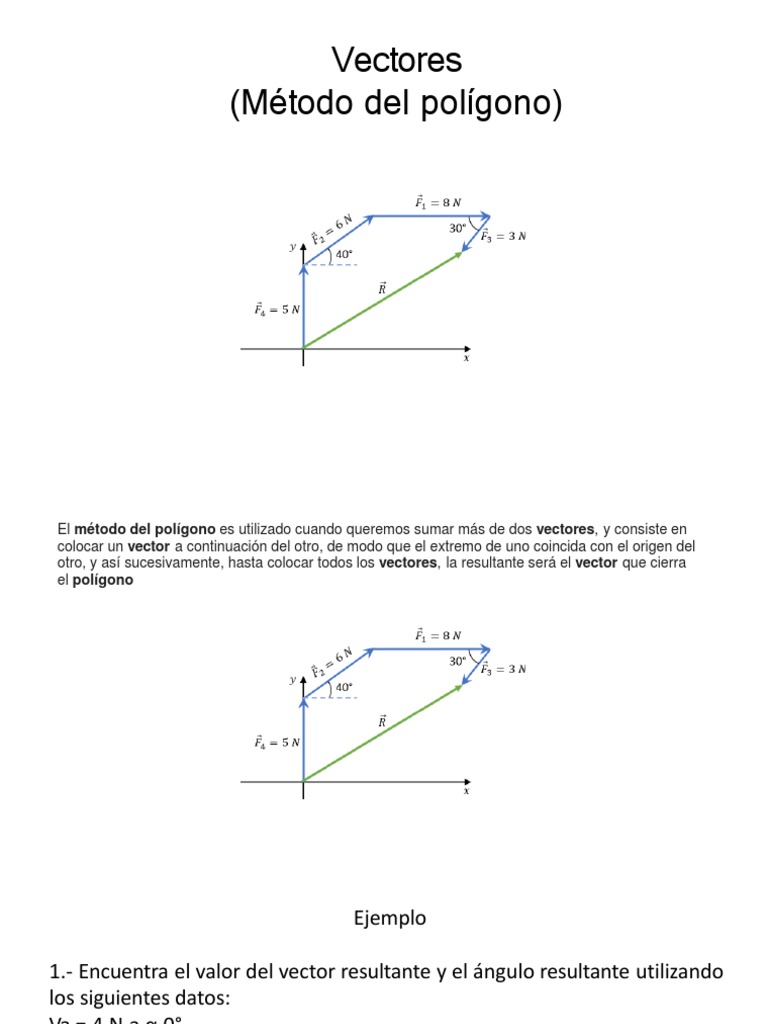

    Vectores

    (Método del polígono)


    El método del polígono es utilizado cuando queremos sumar más de dos vectores, y consiste en
    colocar un vector a continuación del otro, de modo que el extremo de uno coincida con el origen del
    otro, y así sucesivamente, hasta colocar todos los vectores, la resultante será el vector que cierra
    el polígono
    Ejemplo

    1.- Encuentra el valor del vector resultante y el ángulo resultante utilizando


    los siguientes datos:
    Va = 4 N a α 0°
    Vb = 5 N a β 40°
    Vc = 3 N a φ 90°
    Vd = 6 N a Ω 180°
    VR = ?
    ΔR = ?
    Y
    Vd = 6 N a Ω 180°

    Vc = 3 N a φ 90°

    ΔR = ?
    Vb = 5 N a β 40°
    -X X
    Va = 4 N a α 0°

    1 N = 1 cm

    -Y
    ΣFx ΣFy
    Va = 4 N x cos 0° = 4 N Va = 4 N x sen 0° = 0 N
    Vb = 5 N x cos 40° = 3.83 N Vb = 5 N x sen 40° = 3.21 N
    Vc = 3 N x cos 90° = 0 N Vc = 3 N x sen 90° = 3 N
    Vd = 6 N x cos 180° = -6 N Vd = 6 N x sen 180° = 0

    ΣFx = 1.83 N ΣFy = 6.21 N


    VR = √ΣFx² + ΣFy²
    VR = √(1.83)² + (6.21)²
    VR = √3.34 + 38.56
    VR = √41.9
    VR = 6.47 N

    Tanˉ¹ ΔR = (ΣFy/ΣFx)
    Tanˉ¹ ΔR = 6.21/1.83
    Tanˉ¹ ΔR = 3.39
    Tanˉ¹ ΔR = 73.56
    ΔR = 73°33’
    Ejemplo

    2.- Encuentra el valor del vector resultante y el ángulo resultante


    utilizando los siguientes datos:
    Va = 3 N a α 20°
    Vb = 7 N a β 120°
    Vc = 4 N a Ф 180°
    Vd = 5 N a Ω 220°
    Ve = 2 N a γ 270°
    VR = ?
    ΔR = ?
    Y
    Vc = 4 N a Ф 180°

    Vd = 5 N a Ω 220°

    Vb = 7 N a β 120°

    Vd = 2 N a γ 270°
    VR = ?
    Va = 3 N a α 20°
    ΔR =?
    -X X

    1 N = 1 cm
    VR = ?
    ΔR = ?

    -Y
    ΣFx ΣFy
    Va = 3 N x Cos 20° = 2.81 N Va = 3 N x Sen 20° = 1.02 N
    Vb = 7 N x Cos 120° = -3.5 N Vb = 7 N x Sen 120° = 6.06 N
    Vc = 4 N x Cos 180° = -4 N Vc = 4 N x Sen 180° = 0 N
    Vd = 5 N x Cos 220° = -3.83 N Vd = 5 N x Sen 220° = -3.21 N
    Ve = 2 N x Cos 270° = 0 N Ve = 2 N x Sen 270° = -2 N

    ΣFx = - 8.52 N ΣFy = 1.87 N


    VR = √ΣFx² + ΣFy²
    VR = √(-8.52)² + (1.87)² ΔR = 180° - 11°.51’
    VR = √72.59 + 3.49 ΔR = 168°49’
    VR = √76.08 ΔR = 168°29’
    VR = 8.72 N

    Tan¯¹ ΔR = (ΣFy/ΣFx)
    Tan¯¹ ΔR = 1.87/-8.52
    Tan¯¹ ΔR = -0.21
    Tan¯¹ ΔR = -11.85
    ΔR = -11°.51’
    3.- Encuentra el valor del vector resultante y el ángulo resultante utilizando
    los siguientes datos:

    Va = 3 N a α 25°
    Vb = 8 N a β 140°
    Vc = 5 N a φ 210°
    Vd = 6 N a Ω 180°
    Ve = 5 N a γ 270°
    Y

    Vc = 5 N a φ 210° Vb = 8 N a β 140°

    Vd = 6 N a Ω 180°

    Ve = 5 N a γ 270° ΔR = ? Va = 3 N a α 25°

    -X X
    VR =? ΔR = ?

    1 N = 1 cm VR = ?
    ΔR = ?

    -Y
    ΣFx ΣFy
    Va = 3 N x Cos 25° = 2.71 N Va = 3 N x Sen 25° = 1.26 N
    Vb = 8 N x Cos 140° = -6.12 N Vb = 8 N x Sen 140° = 5.14 N
    Vc = 5 N x Cos 210° = -4.33 N Vc = 5 N x Sen 210° = -2.5 N
    Vd = 6 N x Cos 180° = -6 N Vd = 6 N x Sen 180° = 0 N
    Ve = 5 N x Cos 270° = 0 N Ve = 5 N x Sen 270° = -5 N

    ΣFx = -13.74 N ΣFy = -1.1 N


    VR = √ΣFx² + ΣFy²
    VR = √(-13.74)² + (-1.1)² ΔR = 180° + 4°.34’
    VR = √188.78 + 1.21 ΔR = 184°34’
    VR = √189.99 ΔR = 184°20’
    VR = 13.78 N

    Tanˉ¹ ΔR = (ΣFy/ΣFx)
    Tanˉ¹ ΔR = -1.1/-13.74
    Tanˉ¹ ΔR = 0.08
    Tanˉ¹ ΔR = 4°.57'
    ΔR = 4°.34’
    Ejercicios

    Encuentra el valor del vector resultante y el ángulo resultante utilizando


    los siguientes datos:

    2 3
    1
    Va = 2 N a α 35° Va = 5 N a α 20°
    Va = 3 N a α 0°
    Vb = 5 N a β 100° Vb = 5 N a β 90°
    Vb = 4 N a β 30°
    Vc = 6 N a φ 180° Vc = 3 N a φ 180°
    Vc = 2 N a φ 90°
    Vd = 7 N a Ω 210° Vd = 8 N a Ω 270°
    Vd = 5 N a Ω 180°
    Ve = 4 N a γ 270° Ve = 9 N a γ 220°
    VR = ?
    VR = ? VR = ?
    ΔR = ?
    ΔR = ? ΔR = ?
