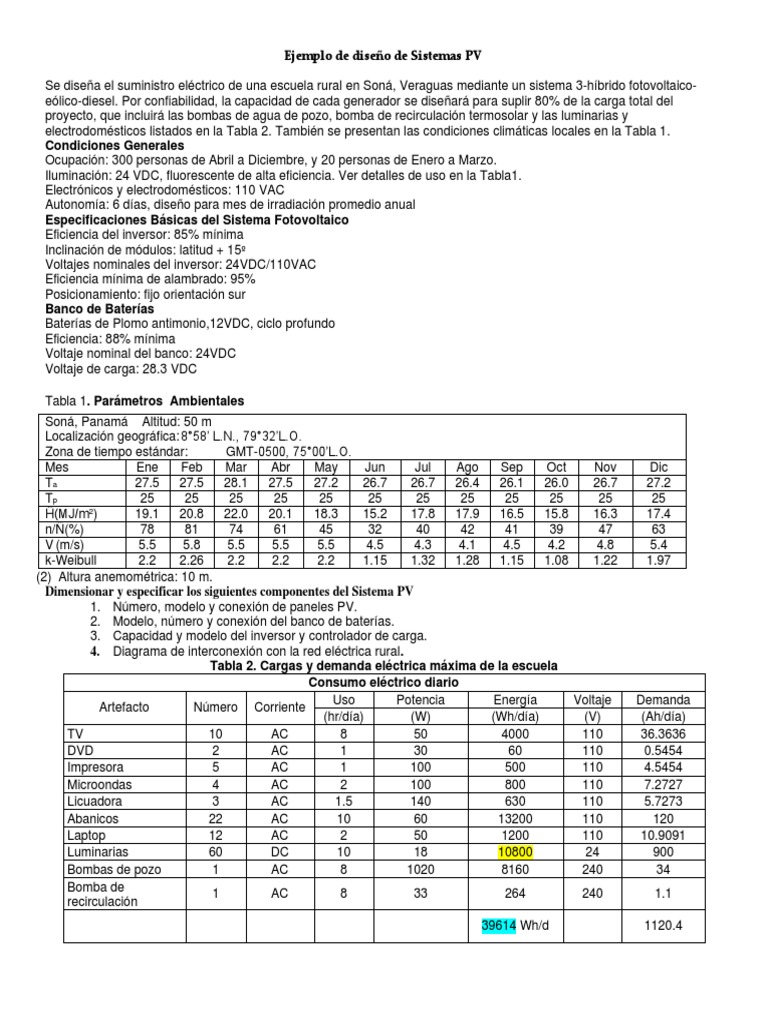

Ejemplo de diseño de Sistemas PV

Se diseña el suministro eléctrico de una escuela rural en Soná, Veraguas mediante un sistema 3-híbrido fotovoltaico-
eólico-diesel. Por confiabilidad, la capacidad de cada generador se diseñará para suplir 80% de la carga total del
proyecto, que incluirá las bombas de agua de pozo, bomba de recirculación termosolar y las luminarias y
electrodomésticos listados en la Tabla 2. También se presentan las condiciones climáticas locales en la Tabla 1.
Condiciones Generales
Ocupación: 300 personas de Abril a Diciembre, y 20 personas de Enero a Marzo.
Iluminación: 24 VDC, fluorescente de alta eficiencia. Ver detalles de uso en la Tabla1.
Electrónicos y electrodomésticos: 110 VAC
Autonomía: 6 días, diseño para mes de irradiación promedio anual
Especificaciones Básicas del Sistema Fotovoltaico
Eficiencia del inversor: 85% mínima
Inclinación de módulos: latitud + 15º
Voltajes nominales del inversor: 24VDC/110VAC
Eficiencia mínima de alambrado: 95%
Posicionamiento: fijo orientación sur
Banco de Baterías
Baterías de Plomo antimonio,12VDC, ciclo profundo
Eficiencia: 88% mínima
Voltaje nominal del banco: 24VDC
Voltaje de carga: 28.3 VDC

Tabla 1. Parámetros Ambientales

Soná, Panamá Altitud: 50 m
Localización geográfica: 8°58’ L.N., 79°32’L.O.
Zona de tiempo estándar: GMT-0500, 75°00’L.O.
Mes Ene Feb Mar Abr May Jun Jul Ago Sep Oct Nov Dic
Ta 27.5 27.5 28.1 27.5 27.2 26.7 26.7 26.4 26.1 26.0 26.7 27.2
Tp 25 25 25 25 25 25 25 25 25 25 25 25
Ĥ(MJ/m2) 19.1 20.8 22.0 20.1 18.3 15.2 17.8 17.9 16.5 15.8 16.3 17.4
n/Ñ(%) 78 81 74 61 45 32 40 42 41 39 47 63
V (m/s) 5.5 5.8 5.5 5.5 5.5 4.5 4.3 4.1 4.5 4.2 4.8 5.4
k-Weibull 2.2 2.26 2.2 2.2 2.2 1.15 1.32 1.28 1.15 1.08 1.22 1.97
(2) Altura anemométrica: 10 m.
Dimensionar y especificar los siguientes componentes del Sistema PV
1. Número, modelo y conexión de paneles PV.
2. Modelo, número y conexión del banco de baterías.
3. Capacidad y modelo del inversor y controlador de carga.
4. Diagrama de interconexión con la red eléctrica rural.
Tabla 2. Cargas y demanda eléctrica máxima de la escuela
Consumo eléctrico diario
Uso Potencia Energía Voltaje Demanda
Artefacto Número Corriente
(hr/día) (W) (Wh/día) (V) (Ah/día)
TV 10 AC 8 50 4000 110 36.3636
DVD 2 AC 1 30 60 110 0.5454
Impresora 5 AC 1 100 500 110 4.5454
Microondas 4 AC 2 100 800 110 7.2727
Licuadora 3 AC 1.5 140 630 110 5.7273
Abanicos 22 AC 10 60 13200 110 120
Laptop 12 AC 2 50 1200 110 10.9091
Luminarias 60 DC 10 18 10800 24 900
Bombas de pozo 1 AC 8 1020 8160 240 34
Bomba de 1 AC 8 33 264 240 1.1
recirculación
39614 Wh/d 1120.4
1. Diseño de número, modelo y conexión de paneles PV.

𝐸𝑛𝑒𝑟𝑔í𝑎 𝑑𝑖𝑎𝑟𝑖𝑎 𝑐𝑜𝑛𝑠𝑢𝑚𝑖𝑑𝑎 = 𝐸𝑛𝑒𝑟𝑔í𝑎 𝑑𝑖𝑎𝑟𝑖𝑎 𝑔𝑒𝑛𝑒𝑟𝑎𝑑𝑎

𝐸𝑐 = 𝐸𝑔

𝐸𝑐 = 𝑀𝑒𝑔𝑚 𝜂

𝑀: # 𝑑𝑒 𝑚ó𝑑𝑢𝑙𝑜𝑠 𝑠𝑜𝑙𝑎𝑟𝑒𝑠

𝑒𝑔𝑚 : 𝐸𝑛𝑒𝑟𝑔í𝑎 𝑛𝑒𝑡𝑎 𝑔𝑒𝑛𝑒𝑟𝑎𝑑𝑎 𝑑𝑖𝑎𝑟𝑖𝑎𝑚𝑒𝑛𝑡𝑒 𝑝𝑜𝑟 𝑐𝑎𝑑𝑎 𝑚𝑜𝑑𝑢𝑙𝑜 𝑠𝑜𝑙𝑎𝑟, 𝑑𝑒𝑠𝑐𝑜𝑛𝑡𝑎𝑑𝑎𝑠 𝑠𝑢𝑠 𝑖𝑛𝑒𝑓𝑖𝑐𝑖𝑒𝑛𝑐𝑖𝑎𝑠

𝜂: 𝑒𝑓𝑖𝑐𝑖𝑒𝑛𝑐𝑖𝑎 𝑑𝑒𝑙 𝑠𝑖𝑠𝑡𝑒𝑚𝑎 𝑒𝑥𝑐𝑙𝑢𝑦𝑒𝑛𝑑𝑜 𝑙𝑎 𝑑𝑒 𝑙𝑜𝑠 𝑙𝑜𝑠 𝑚ó𝑑𝑢𝑙𝑜𝑠

Considerando el requerimiento de cargas DC y AC:

𝐸𝐴𝐶 𝐸𝐷𝐶
( + ) 𝑓𝑠
𝜂𝑖𝑛𝑣 1
𝑀=
ℎ𝑝 𝐼𝑚 𝑉𝑚 𝜂𝑎𝑙 𝜂𝑏𝑎𝑡

• 𝑀: 𝑛𝑢𝑚𝑒𝑟𝑜 𝑑𝑒 𝑚ó𝑑𝑢𝑙𝑜𝑠 𝑠𝑜𝑙𝑎𝑟𝑒𝑠 𝑟𝑒𝑞𝑢𝑒𝑟𝑖𝑑𝑜𝑠

• 𝐸𝐷𝐶 : 𝑐𝑜𝑛𝑠𝑢𝑚𝑜 𝑑𝑖𝑎𝑟𝑖𝑜 𝑑𝑒 𝑒𝑛𝑒𝑟𝑔í𝑎 𝐷𝐶 (𝑤ℎ/𝑑í𝑎)
• 𝐹𝑠 : 𝑓𝑎𝑐𝑡𝑜𝑟 𝑑𝑒 𝑠𝑜𝑏𝑟𝑒𝑑𝑖𝑚𝑒𝑛𝑠𝑖𝑜𝑛𝑎𝑚𝑖𝑒𝑛𝑡𝑜, 10% 𝑎 20%
• 𝐼𝑚 𝑉𝑚 : 𝑐𝑜𝑟𝑟𝑖𝑒𝑛𝑡𝑒 𝑦 𝑣𝑜𝑙𝑡𝑎𝑗𝑒 𝑑𝑒𝑙 𝑑𝑒𝑙 módulo solar a máxima insolación solar (1kW/
𝑚2 ) 𝑎𝑙 𝑣𝑜𝑙𝑡𝑎𝑗𝑒 𝑑𝑒 𝑐𝑎𝑟𝑔𝑎 𝑑𝑒 𝑙𝑎𝑠 𝑏𝑎𝑡𝑒𝑟í𝑎, 𝑎 𝑙𝑎 𝑡𝑒𝑚𝑝𝑒𝑟𝑎𝑡𝑢𝑟𝑎 𝑑𝑒 𝑐𝑒𝑙𝑑𝑎𝑠 (50°𝐶)
• 𝜂𝐵 : 𝑒𝑓𝑖𝑐𝑖𝑒𝑛𝑐𝑖𝑎 𝑑𝑒𝑙 𝑏𝑎𝑛𝑐𝑜 𝑑𝑒 𝑏𝑎𝑡𝑒𝑟í𝑎𝑠
• 𝜂𝑎𝑙 : 𝑒𝑓𝑖𝑐𝑖𝑒𝑛𝑐𝑖𝑎 𝑑𝑒𝑙 𝑎𝑙𝑎𝑚𝑏𝑟𝑎𝑑𝑜

𝜂𝑖𝑛𝑣 = 85 % , 𝜂𝑎𝑙 = 98%, 𝜂𝑏𝑎𝑡 = 88%

𝑘𝑤ℎ
𝑓𝑠 = 1.2 𝐸𝐴𝐶 = 28814 𝐸𝐷𝐶 = 10800 ℎ𝑝 = 5.00
𝑚2 𝑑𝑖𝑎

Se diseñó para el criterio del día promedio anual con 25° de inclinación de módulos. Se escogieron paneles solares
Kyocera KD 135GX-LP, de 135 Wp nominales.
 Figura 1. Curva de potencia de paneles solares Kyocera KD 135GX-LP.

De la figura 1 o la Tabla 2, a temperatura de celda de 50°C

𝑉𝑚 ≈ 15.5 𝑉, 𝐼𝑚 ≈ 7.85 𝐴

Figura 2. Especificaciones eléctricas de paneles solares Kyocera KD 135GX-LP.

28814 10800
( + ) 1.2
𝑀= 0.85 1 = 107.61
5.0 𝑥 7.85 Amp 𝑥 15.5 Vdc 𝑥0.98𝑥0.88

𝑀 ≈ 108 𝑚ó𝑑𝑢𝑙𝑜𝑠

Los 108 módulos solares deberán conectarse en arreglo 54 en paralelo x 2 en serie, para así entregar el voltaje nominal
de 24 VDC tanto para la operación satisfactoria del banco de baterías como el suministro a las cargas DC (luminarias).

2. Diseño del modelo, número y arreglo del banco de baterías.

Para poder realizar el cálculo del banco de baterías requerimos el valor de la autonomía (𝐴𝑢 ) o número de días que va a
operar el equipo a cero insolación.

𝐸𝐴𝐶 𝐸𝐷𝐶
𝐹𝑠 ∗ 𝐴𝑢 𝑥 ( + )
𝜂𝑖𝑛𝑣 1
𝐶𝐵 =
𝑉𝐵 · 𝑓𝑢 · 𝐹𝑖 · 𝜂𝐵

• 𝐶𝐵 : 𝑐𝑎𝑝𝑎𝑐𝑖𝑑𝑎𝑑 𝑑𝑒𝑙 𝑏𝑎𝑛𝑐𝑜 𝑑𝑒 𝑏𝑎𝑡𝑒𝑟í𝑎𝑠 (𝑎𝑚𝑝𝑒𝑟 − ℎ𝑜𝑟𝑎𝑠)

• 𝐸𝑐 : 𝑒𝑛𝑒𝑟𝑔í𝑎 𝑐𝑜𝑛𝑠𝑢𝑚𝑖𝑑𝑎 𝑑𝑖𝑎𝑟𝑖𝑎𝑚𝑒𝑛𝑡𝑒 𝑝𝑜𝑟 𝑙𝑜𝑠 𝑒𝑞𝑢𝑖𝑝𝑜𝑠 𝑎𝑙𝑖𝑚𝑒𝑛𝑡𝑎𝑑𝑜𝑠 (𝑤𝑎𝑡𝑡𝑠 − ℎ𝑜𝑟𝑎)
• 𝐴𝑢 : 𝑎𝑢𝑡𝑜𝑛𝑜𝑚í𝑎 𝑑𝑒𝑠𝑒𝑎𝑑𝑎 𝑒𝑛 𝑒𝑙 𝑏𝑎𝑛𝑐𝑜 𝑑𝑒 𝑏𝑎𝑡𝑒𝑟í𝑎𝑠 (𝑑í𝑎𝑠)
• 𝑉𝐵 : 𝑣𝑜𝑙𝑡𝑎𝑗𝑒 𝑛𝑜𝑚𝑖𝑛𝑎𝑙 𝑎𝑙 𝑐𝑢𝑎𝑙 𝑡𝑟𝑎𝑏𝑎𝑗𝑎𝑟á 𝑒𝑙 𝑏𝑎𝑛𝑐𝑜 𝑑𝑒 𝑏𝑎𝑡𝑒𝑟í𝑎𝑠
• 𝜂𝐵 : 𝑒𝑓𝑖𝑐𝑖𝑒𝑛𝑐𝑖𝑎 𝑑𝑒𝑙 𝑏𝑎𝑛𝑐𝑜 𝑑𝑒 𝑏𝑎𝑡𝑒𝑟í𝑎𝑠
• 𝑓𝑢 : 𝑓𝑟𝑎𝑐𝑐𝑖ó𝑛 𝑑𝑒 𝑙𝑎 𝑐𝑎𝑝𝑎𝑐𝑖𝑑𝑎𝑑 𝑡𝑜𝑡𝑎𝑙 𝑑𝑒 𝑙𝑎 𝑏𝑎𝑡𝑒𝑟í𝑎 𝑞𝑢𝑒 𝑠𝑒 𝑢𝑠𝑎 𝑝𝑎𝑟𝑎 𝑑𝑎𝑟 𝑙𝑎 𝑎𝑢𝑡𝑜𝑛𝑜𝑚í𝑎 𝑑𝑒
𝑑𝑖𝑠𝑒ñ𝑜 𝑎𝑙 𝑠𝑖𝑠𝑡𝑒𝑚𝑎, 𝑒𝑣𝑖𝑡𝑎𝑛𝑑𝑜 𝑞𝑢𝑒 𝑙𝑎𝑠 𝑏𝑎𝑡𝑒𝑟í𝑎𝑠 𝑠𝑒 𝑑𝑒𝑠𝑐𝑎𝑟𝑔𝑢𝑒𝑛 𝑡𝑜𝑡𝑎𝑙𝑚𝑒𝑛𝑡𝑒
• 𝐹𝑖 : 𝑓𝑎𝑐𝑡𝑜𝑟 𝑑𝑒 𝑖𝑛𝑐𝑟𝑒𝑚𝑒𝑛𝑡𝑜 𝑑𝑒 𝑙𝑎 𝑐𝑎𝑝𝑎𝑐𝑖𝑑𝑎𝑑 𝑑𝑒 𝑙𝑎 𝑏𝑎𝑡𝑒𝑟í𝑎 𝑟𝑒𝑠𝑝𝑒𝑐𝑡𝑜 𝑎 𝑠𝑢 𝑣𝑎𝑙𝑜𝑟 𝑛𝑜𝑚𝑖𝑛𝑎𝑙
𝑐𝑜𝑚𝑒𝑟𝑐𝑖𝑎𝑙 𝑐𝑜𝑚𝑜 𝑟𝑒𝑠𝑢𝑙𝑡𝑎𝑑𝑜 𝑑𝑒 𝑢𝑛𝑎 𝑟𝑎𝑧ó𝑛 (𝑡𝑖𝑒𝑚𝑝𝑜)𝑑𝑒 𝑑𝑒𝑠𝑐𝑎𝑟𝑔𝑎 𝑚á𝑠 𝑙𝑒𝑛𝑡𝑜 𝑞𝑢𝑒 𝑒𝑙
𝑒𝑠𝑝𝑒𝑐𝑖𝑓𝑖𝑐𝑎𝑑𝑜 𝑐𝑜𝑚𝑒𝑟𝑐𝑖𝑎𝑙𝑚𝑒𝑛𝑡𝑒

Se propuso una autonomía de 6 días, que se espera pueda cubrir la posibilidad de nublados adecuadamente. Se usaron
las baterías de placa gruesa (𝑓𝑢 = 0.8 𝑦 𝐹𝑖 = 1.35), 𝜂𝑏 = 0.88 e inundadas, Centennial CB de 12V y 210 Ah, mostradas en
la Figura 2
Figura 3. Especificación de baterías Centennial CB
La capacidad del banco de baterías queda como:

28814 𝑊ℎ 10800 𝑊ℎ
(6)(1.2) ( + )
𝐶𝐵 = 0.85 1 = 14,109.5 𝐴ℎ
(24)(0.8)(1.35)(0.88)

El número requerido de baterías quedaría como:

14,109.5 Ah
𝑁= = 67.2 𝑏𝑎𝑡𝑒𝑟í𝑎𝑠
(210 Ah/bat)

Se requeriría un total de 68 baterías en arreglo de 34 en paralelo x 2 en serie,

para dar el voltaje nominal de 24 VDC tanto para la operación del banco de
baterías como el suministro a las cargas DC (luminarias)

Figura 4. Baterías en arreglo serie/paralelo

3. Capacidad y modelo del inversor y controlador de carga.

Diseño del Inversor

Para seleccionar el inversor es necesario conocer la potencia máxima AC requerida.

Tabla 3. Potencia eléctrica de cargas AC de la escuela

Artefacto Número Corriente Potencia (W) Potencia Total (W)

TV 10 AC 50 500
DVD 2 AC 30 60
Impresora 5 AC 100 500
Microondas 4 AC 100 400
Licuadora 3 AC 140 420
Abanicos 22 AC 60 1320
Laptop 12 AC 50 600
Bombas de pozo 1 AC 1020 1020
Bomba de recirculación 1 AC 33 33
Potencia con
5824 W
FS 1.2:
Se seleccionó un inversor solar de baja frecuencia modelo PV3000-6KW MPK que cubre este rango de potencia

Figura 5. Inversor PV3000 LVHM

Diseño del Controlador de carga

Para diseñar el controlador de carga es importante determinar la corriente y potencia del banco de paneles solares.

M = 108 módulos, Mp = 54 en paralelo x Mr = 2 en serie,

▪ Corriente de entrada reguladora

Ie = Isc · Mp = 8.37 𝐴 · 54 = 451.98 A

▪ Modelo de regulador de carga: MPPT 150/100A/24VDC

Figura 6. Controlador Smart Solar 150

▪ Cantidad de módulos fotovoltaicos por regulador

Potencia del regulador 2900 W

Cmr = = = 21.48 = 22 módulos (11 paralelo x 2 serie)
Potencia por panel solar 135 W

▪ Cantidad de reguladores

M 108
Cr = = = 4.91 = 5 reguladores (en paralelo)
Cmr 22
Figura 7. Controlador con Baterías en arreglo serie/paralelo
