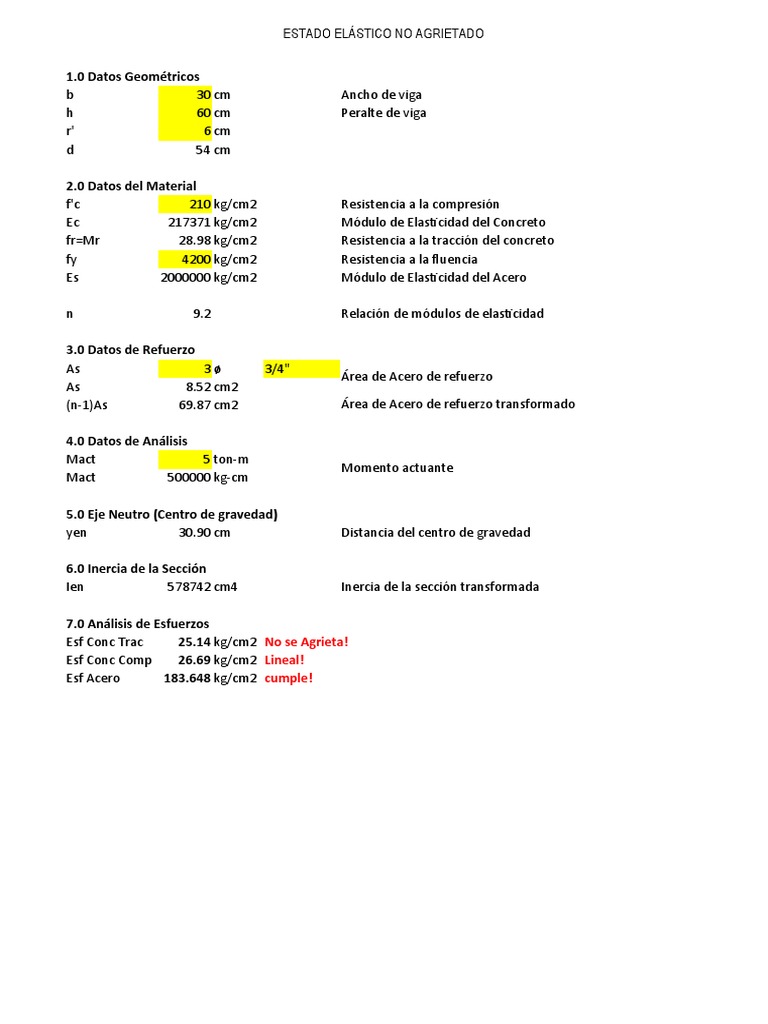

ESTADO ELÁSTICO NO AGRIETADO

1.0 Datos Geométricos

b 30 cm Ancho de viga
h 60 cm Peralte de viga
r' 6 cm
d 54 cm

2.0 Datos del Material

f'c 210 kg/cm2 Resistencia a la compresión
Ec 217371 kg/cm2 Módulo de Elasticidad del Concreto
fr=Mr 28.98 kg/cm2 Resistencia a la tracción del concreto
fy 4200 kg/cm2 Resistencia a la fluencia
Es 2000000 kg/cm2 Módulo de Elasticidad del Acero

n 9.2 Relación de módulos de elasticidad

3.0 Datos de Refuerzo

As 3ø 3/4"
Área de Acero de refuerzo
As 8.52 cm2
(n-1)As 69.87 cm2 Área de Acero de refuerzo transformado

4.0 Datos de Análisis

Mact 5 ton-m
Momento actuante
Mact 500000 kg-cm

5.0 Eje Neutro (Centro de gravedad)

yen 30.90 cm Distancia del centro de gravedad

6.0 Inercia de la Sección

Ien 578742 cm4 Inercia de la sección transformada

7.0 Análisis de Esfuerzos

Esf Conc Trac 25.14 kg/cm2 No se Agrieta!
Esf Conc Comp 26.69 kg/cm2 Lineal!
Esf Acero 183.648 kg/cm2 cumple!
 ESTADO ELÁSTICO NO AGRIETADO

ø As (cm2)
3/8" 0.71
1/2" 1.29
5/8" 1.99
3/4" 2.84
1" 5.1
 ESTADO ELÁSTICO NO AGRIETADO

1.0 Datos Geométricos

b 30 cm Ancho de viga
h 65 cm Peralte de viga
r' 5 cm
d 60 cm

2.0 Datos del Material

f'c 210 kg/cm2 Resistencia a la compresión
Ec 217371 kg/cm2 Módulo de Elasticidad del Concreto
fr=Mr 28.98 kg/cm2 Resistencia a la tracción del concreto
fy 4200 kg/cm2 Resistencia a la fluencia
Es 2000000 kg/cm2 Módulo de Elasticidad del Acero

n 9.2 Relación de módulos de elasticidad

3.0 Datos de Refuerzo

As 4ø 1"
Área de Acero de refuerzo
As 20.4 cm2
(n-1)As 167.30 cm2 Área de Acero de refuerzo transformado

4.0 Datos de Análisis

Mact 6.5 ton-m
Momento actuante
Mact 650000 kg-cm

5.0 Eje Neutro (Centro de gravedad)

yen 34.67 cm Distancia del centro de gravedad

6.0 Inercia de la Sección

Ien 803085 cm4 Inercia de la sección transformada

7.0 Análisis de Esfuerzos

Esf Conc Trac 24.55 kg/cm2 No se Agrieta!
Esf Conc Comp 28.06 kg/cm2 Lineal!
Esf Acero 188.611 kg/cm2 cumple!
 ESTADO ELÁSTICO NO AGRIETADO

ø As (cm2)
3/8" 0.71
1/2" 1.29
5/8" 1.99
3/4" 2.84
1" 5.1
 ESTADO ELÁSTICO NO AGRIETADO

1.0 Datos Geométricos

b 35 cm Ancho de viga
h 40 cm Peralte de viga
r' 6.22 cm
d 33.7775 cm

2.0 Datos del Material

f'c 210 kg/cm2 Resistencia a la compresión
Ec 217371 kg/cm2 Módulo de Elasticidad del Concreto
fr=Mr 28.98 kg/cm2 Resistencia a la tracción del concreto
fy 4200 kg/cm2 Resistencia a la fluencia
Es 2000000 kg/cm2 Módulo de Elasticidad del Acero

n 9.2 Relación de módulos de elasticidad

3.0 Datos de Refuerzo

As 3ø 1"
Área de Acero de refuerzo
As 15.3 cm2
(n-1)As 125.47 cm2 Área de Acero de refuerzo transformado

4.0 Datos de Análisis

Mact 3.20301 ton-m
Momento actuante
Mact 320301 kg-cm

5.0 Eje Neutro (Centro de gravedad)

yen 21.13 cm Distancia del centro de gravedad

6.0 Inercia de la Sección

Ien 208525 cm4 Inercia de la sección transformada

7.0 Análisis de Esfuerzos

Esf Conc Trac 28.98 kg/cm2 No se Agrieta!
Esf Conc Comp 32.46 kg/cm2 Lineal!
Esf Acero 178.7 kg/cm2 cumple!

8.0 Carga Máxima Repartida

w agrietamiento 1.60 ton/m
 ESTADO ELÁSTICO NO AGRIETADO

ø As (cm2)
3/8" 0.71
1/2" 1.29
5/8" 1.99
3/4" 2.84
1" 5.1
