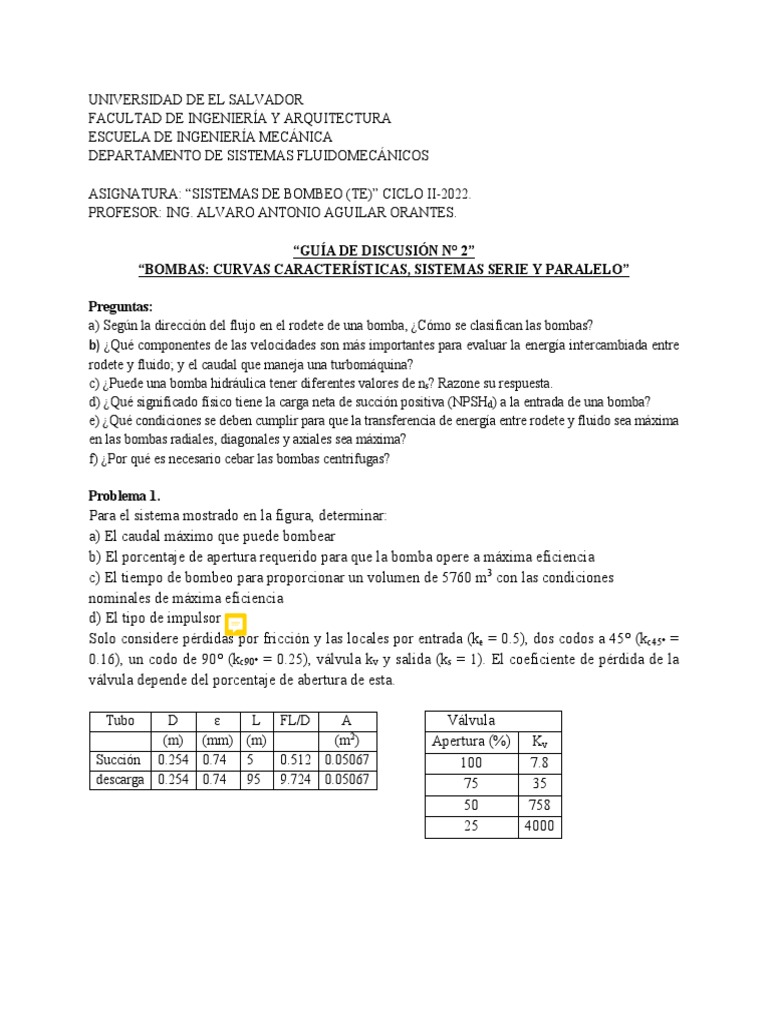

UNIVERSIDAD DE EL SALVADOR

FACULTAD DE INGENIERÍA Y ARQUITECTURA

ESCUELA DE INGENIERÍA MECÁNICA
DEPARTAMENTO DE SISTEMAS FLUIDOMECÁNICOS

ASIGNATURA: “SISTEMAS DE BOMBEO (TE)” CICLO II-2022.

PROFESOR: ING. ALVARO ANTONIO AGUILAR ORANTES.

“GUÍA DE DISCUSIÓN N° 2”
“BOMBAS: CURVAS CARACTERÍSTICAS, SISTEMAS SERIE Y PARALELO”

Preguntas:
a) Según la dirección del flujo en el rodete de una bomba, ¿Cómo se clasifican las bombas?
b) ¿Qué componentes de las velocidades son más importantes para evaluar la energía intercambiada entre
rodete y fluido; y el caudal que maneja una turbomáquina?
c) ¿Puede una bomba hidráulica tener diferentes valores de ns? Razone su respuesta.
d) ¿Qué significado físico tiene la carga neta de succión positiva (NPSHd) a la entrada de una bomba?
e) ¿Qué condiciones se deben cumplir para que la transferencia de energía entre rodete y fluido sea máxima
en las bombas radiales, diagonales y axiales sea máxima?
f) ¿Por qué es necesario cebar las bombas centrifugas?

Problema 1.
Para el sistema mostrado en la figura, determinar:
a) El caudal máximo que puede bombear
b) El porcentaje de apertura requerido para que la bomba opere a máxima eficiencia
c) El tiempo de bombeo para proporcionar un volumen de 5760 m3 con las condiciones
nominales de máxima eficiencia
d) El tipo de impulsor
Solo considere pérdidas por fricción y las locales por entrada (ke = 0.5), dos codos a 45° (kc45° =
0.16), un codo de 90° (kc90° = 0.25), válvula kv y salida (ks = 1). El coeficiente de pérdida de la
válvula depende del porcentaje de abertura de esta.

Tubo D ε L FL/D A Válvula

(m) (mm) (m) (m2) Apertura (%) Kv
Succión 0.254 0.74 5 0.512 0.05067 100 7.8
descarga 0.254 0.74 95 9.724 0.05067 75 35
50 758
25 4000
Problema 2.
Una bomba centrífuga tiene, para 1500 rpm, la siguiente curva característica: Hm = 150 - 275 q2; q
en m3/seg. y envía agua de un depósito inferior a otro superior colocado a 125 m de altura a través
de una tubería de impulsión, cuya curva característica es: Δe = 20 q2. Determinar:
a) El caudal que se puede enviar de un depósito a otro, y la potencia que debe desarrollar la bomba,
si su rendimiento es del 75%.
b) Si se desea incrementar el caudal enviado al triple del anteriormente hallado, a través de la
misma tubería, el número de rpm al cual deberá girar la bomba.
c) Si se acoplan 3 bombas en serie, trabajando a 1500 rpm, manteniendo la misma tubería de
impulsión, entre los depósitos, la nueva curva característica del conjunto, y su punto de
funcionamiento.
d) Si de la tubería de impulsión se distribuye el caudal del apartado (b) entre dos tuberías en
paralelo, a dos depósitos, uno a 125 m. de altura y el otro a 75 m. de altura, siendo sus curvas
características respectivas Δ1= 100 q1, y Δ2 = 150 q2, los caudales q1 y q2 que van a cada depósito.

Problema 3.
Las curvas de carga de las bombas de la estación de bombeo se ajustan a la ecuación HB = 120-
12000Q2, y la curva de la eficiencia tiene el ajuste ηB = 34Q-320Q2 (Q en m3/s). El caudal máximo
que puede proporcionar cada bomba es Q = 0.08 m3/s. para el sistema mostrado se está analizando
la conveniencia de usar 2 o 3 bombas en paralelo.
a) Para cada caso determine la carga, el caudal de operación y el caudal por unidad
calcule para las dos opciones el tiempo requerido para bombear 4000 m3/s, así como la energía
consumida para para proporcionar este caudal (considere la eficiencia del motor eléctrico, ηE =
0.95). Elija la mejor opción.
 ubo D f L ke kv ks
(mm) (m)
Succión 610 0.014 150 0.5 10
Descarga 508 0.013 30000 140 1

Problema 4.
Una bomba centrífuga está acoplada a una tubería de impulsión y envía, cuando gira a 1750 rpm,
un caudal de 0.25 m3/seg a un depósito situado a 75 m de altura; la longitud de esta tubería es de
450 metros y su diámetro de 0.4 metros. El coeficiente de rozamiento vale f = 0.025. Los diversos
accesorios de la tubería proporcionan unas pérdidas de carga en longitud equivalente de tubería
igual a 75 metros. Datos constructivos de la bomba, (datos de diseño a 1750 rpm: ß2 = 68º; d2 =
0.35 m; b2 = 0.02 m; k2 = 0,95. Determinar:
a) Curva característica de la bomba a 1750 rpm
b) Curva característica de la bomba a 2500 rpm; Potencia y par motor supuesto un rendimiento
global del 80%
c) Se acoplan en paralelo 4 de estas bombas, a 1750 rpm, y se impulsa agua a través de la tubería
de impulsión indicada. ¿Cuál será la potencia de bombeo para un rendimiento en el acoplamiento
del 55%?
