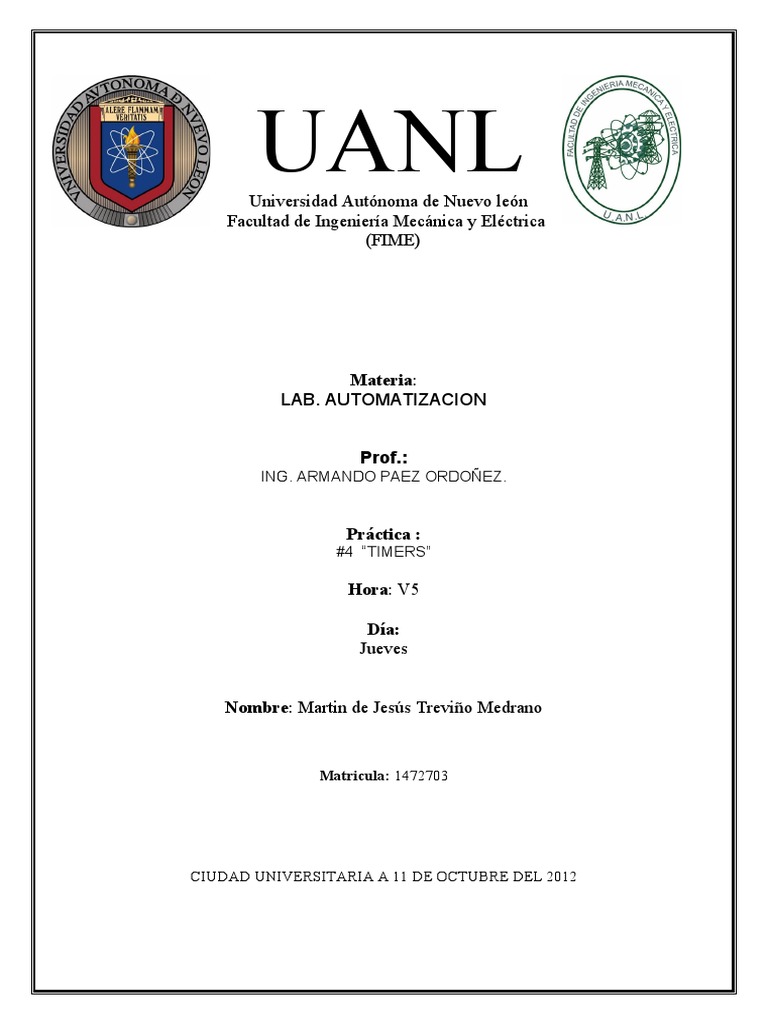

UANL

Universidad Autónoma de Nuevo león

Facultad de Ingeniería Mecánica y Eléctrica
(FIME)

Materia:
LAB. AUTOMATIZACION

Prof.:
ING. ARMANDO PAEZ ORDOÑEZ.

Práctica :
#4 “TIMERS”

Hora: V5

Día:
Jueves

Nombre: Martin de Jesús Treviño Medrano

Matricula: 1472703

CIUDAD UNIVERSITARIA A 11 DE OCTUBRE DEL 2012

 Práctica 4

*COMO TRABAJAN LOS TIMERS ON DELAY, OFF DELAY

Es un relevador de tiempo mas sin embargo hay de dos tipos on delay y off delay

El on delay este relevador cuenta con una bobina y contactos abiertos y cerrados q actuan de la
siguiente forma: primero se ajusta un tiempo digamos 10 segundos una vez hecho esto se
energiza la bobina y despues de 10 segundos los contactos normalmente abiertos se cierran y los
contactos normalmente cerrados se abren este es un timer relay on delay es decir un relevador
de tiempo que actúa despues de energizar la bobina.

Y en el otro caso existen los off delay q energizas la bobina y los contactos no cambian de
posicion mas sin embargo desenergizas la bobina y despues de 10 segundos los contactos
cambian de posicion esto como dije es un timer relay off delay y cada uno tiene una aplicacion
similar estos elementos pertenecen al aquipo de control electromagnetico auqnue tambien los
hay en estado solido como son los tiristorores con disparo retardado (elementos electronicos).

Un timer on-delay trabajando como off delay, ya que al activar I0.0 el timer no esta activado si
no hasta que I0.0 se desactiva, t43 se activa 5 segundos y después desactiva Q0.

Flicker o modulador de ancho de pulso.

2
Al accionar I0.0 el sistema enciende el tiempo marcado en timer 34, al terminar de
contar el timer 34 se enciende la bobina Q0.0 y el timer 35.
