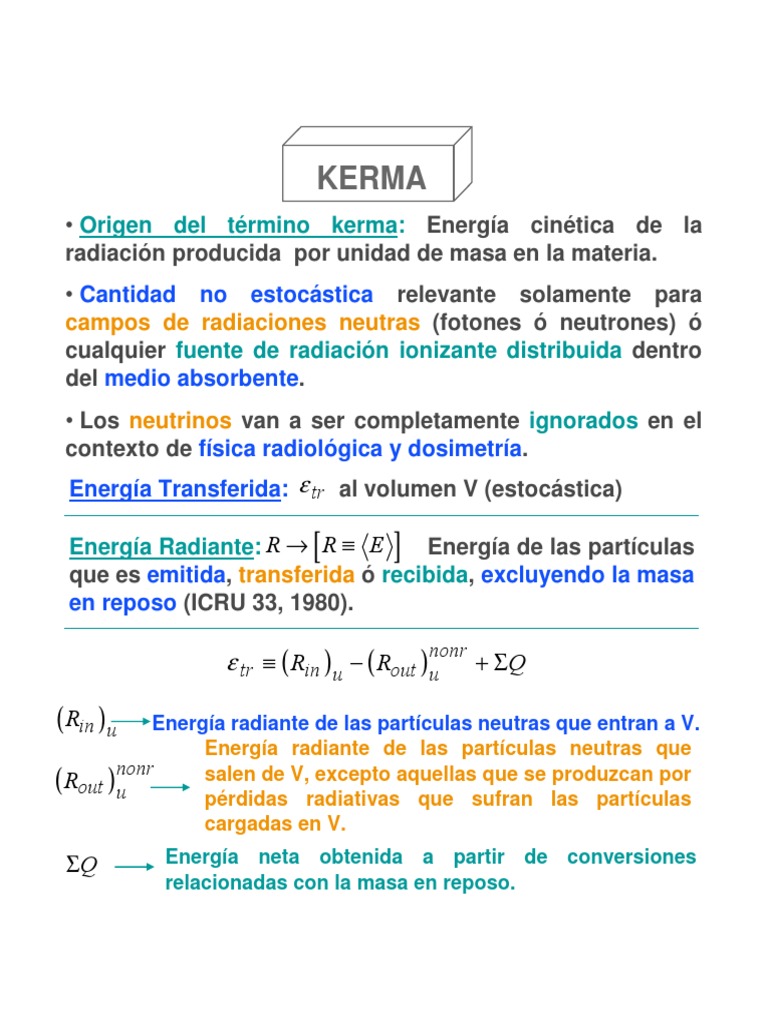

KERMA

• Origen del término kerma: Energía cinética de la

radiación producida por unidad de masa en la materia.
• Cantidad no estocástica relevante solamente para
campos de radiaciones neutras (fotones ó neutrones) ó
cualquier fuente de radiación ionizante distribuida dentro
del medio absorbente.
• Los neutrinos van a ser completamente ignorados en el
contexto de física radiológica y dosimetría.
Energía Transferida: ε tr al volumen V (estocástica)

Energía Radiante: R → R ≡ E [ ]
Energía de las partículas
que es emitida, transferida ó recibida, excluyendo la masa
en reposo (ICRU 33, 1980).

nonr
ε tr ≡ ( Rin ) u − ( Rout ) u + ΣQ

( Rin ) u Energía radiante de las partículas neutras que entran a V.

Energía radiante de las partículas neutras que
nonr salen de V, excepto aquellas que se produzcan por
( Rout ) u pérdidas radiativas que sufran las partículas
cargadas en V.

ΣQ Energía neta obtenida a partir de conversiones

relacionadas con la masa en reposo.
 KERMA
• ¿Qué se considera pérdida radiativa?
• Conversión de energía cinética de una partícula
cargada en energía de fotones, a través de
mecanismos como:
• Producción de rayos-X por Bremsstrahlung.
• Aniquilación de positrones: Solamente la energía
cinética del positrón sobre el umbral de 1.022 MeV
se considera pérdida radiativa.
• ε tr es la energía cinética recibida por las partículas
cargadas en V. La energía cinética transferida de una
partícula cargada a otra también cargada en V no
está incluida aquí.
Kerma: Es el valor esperado de la energía trasferida a
partículas cargadas, por unidad de masa, en el punto P
de interés y excluyendo la energía trasferida de una
partícula cargada a otra en V.
d ε tr dm
K= dV
dm
Unidades: 1 Gy ≡ 1 J kg = 100 rad = 10 4 erg / g

1 rad = 1 cGy
 ¿CÓMO SE COMPONE EL KERMA?
La radiación ionizante formada por partículas neutras
promueve partículas cargadas (partícula: entidad sin
extensión):
• Rayos-X y gammas: Kerma consiste en la energía
transferida a las entidades cargadas por unidad de
masa del medio. La energía cinética suministrada a un
electrón pueden distribuirse en el medio a través de
los mecanismos: e′
e

Átomo A e ′′
Átomo A’

Tiempo

INTERACCIÓN DE COLISIÓN

(1) Por interacción Coulombiana con electrones

atómicos del material absorbente. Ionización ó
excitación ocurren cerca de la traza dejada por el
electrón rápido.
 ¿CÓMO SE COMPONE EL KERMA?
e ′′
e
e′
γ′
γ

Núcleo A
Núcleo A’

Tiempo
e ′′
e
e′
γ′
γ

Núcleo A
Núcleo A’

Tiempo

CONTRIBUCIÓN RADIATIVA
(2) Interacción de Coulomb con el núcleo atómico
con desaceleración del electrón (bremsstrahlung).
Los rayos-X producidos llevan su energía lejos de
la traza dejada por la partícula cargada.
 ¿CÓMO SE COMPONE EL KERMA?

(3) Aniquilación en vuelo del positrón: La energía cinética

del positrón antes de la aniquilación pasa a ser parte de
los fotones, que por no tener carga pueden transportar
esta energía lejos de la traza de la partícula cargada.

Otra forma de pérdida radiativa

Entonces podemos escribir:

kerma radiativo
K = Kc + Kr
kerma de colisión

¿QUÉ OCURRE CON LOS NEUTRONES?

• Neutrones: Las partículas cargadas que

promueven son protones y en general núcleos
más pesados (productos de la reacción). En
este caso el kerma radiativo es despreciable y
entonces

K = Kc
 KERMA DE COLISIÓN Y RADIATIVO
n
Energía transferida neta: ε tr en el volumen V (Estocástica)
nonr
ε ntr = ( Rin ) u − ( Rout ) u − Rur + Σ Q = ε tr − Rur

Energía radiante emitida como pérdida

radiativa por las partículas cargadas
Rur generadas en V, independientemente del
lugar donde las pérdidas radiativas tengan
lugar.
n
Las pérdidas radiativas están eliminadas en ε tr

d ε ntr
Kerma de colisión en el punto P: Kc ≡
dm
Kerma de colisión: Es el valor esperado de la energía
transferida neta a las partículas cargadas por unidad
de masa en el punto P de interés, excluyendo las
energías asociadas a las pérdidas radiativas y la
energía que se transfiere de una partícula cargada a
otra.
Kerma radiativo: Se define por diferencia K r ≡ K − K c

d Rur
También:
Kr ≡
dm
 TASA DE KERMA

Tasa de kerma: En el punto de interés P, en el

instante de tiempo t es: Unidades:
J kg −1s −1
• dK d  d ε tr  erg g −1s −1
K= =  
dt dt  dm 
rad s −1
Se recupera el kerma como
t •
K (t0 , t ) = ∫t 0
dt ′K (t ′ )
•
Si K es constante
• •
K (t 0 , t ) = K (t − t 0 ) = K ∆ t

ó también puede tratarse de un promedio

• •
K (t 0 , t ) = K (t − t 0 ) = K ∆ t
 DOSIS ABSORBIDA
Cantidad relevante a todo tipo de radiación (cargada y
no cargada), así como a cualquier fuente de radiación
ionizante distribuida en el medio absorbente.

Energía impartida: La energía impartida ε (cantidad

estocástica) por la radiación ionizante a materia de
masa m y volumen finito V .

ε = ( Rin ) u − ( Rout ) u + ( Rin ) c − ( Rout ) c + Σ Q

Energía radiante de toda la radiación

( Rout ) u no cargada que abandona V.

( Rin ) c Energía radiante de toda la radiación

cargada que ingresa a V.

( Rout ) c Energía radiante de toda la radiación

cargada que abandona V.
Dosis Absorbida: En un punto P de V, se define como
d ε
D≡ dm dV
dm
ε Valor esperado de la energía impartida en
el volumen V, en [ t 0 ,t ]
 DOSIS ABSORBIDA

Dosis Absorbida: Es el valor esperado de la energía

impartida a la materia por unidad de masa en un punto.

Unidades: Las mismas del kerma.

Dosis integral: El promedio de la dosis en un
volumen V de masa m y la simbolizamos por D

Tasa de Dosis Absorbida: En el punto P, tiempo

está dada por

• dD d  d ε 
D= =  
dt dt  dm 

Igual que se hizo antes con el kerma:

•
D = D (t − t 0 )
 EXPOSICIÓN
Cantidad no estocástica, solamente definida para
rayos-X y gamma.
Se simboliza por X y se define como (ICRU 33, 1980)
el cociente de dQ entre dm donde:
dQ es el valor absoluto de la carga total de los
iones de un signo producidos en aire, cuando
todos los electrones (electrón y positrón)
liberados por fotones en aire de masa dm son
completamente detenidos en aire.
dQ
X≡
dm
• Según ICRU 33 (1980):
Ionización proveniente de la absorción del
bremsstrahlung que a su vez proviene de los
electrones rápidos.
Attix añade: También hay que excluir las pérdidas
radiativas asociadas a la energía cinética cuando
se tiene aniquilación de positrones.
Resumen de lo anterior: La exposición X es la
ionización equivalente asociada al kerma de
colisión K c en aire, para rayos-X y gammas.
 EXPOSICIÓN
Unidad: Se simboliza por R , roentgen

Definición: Exposición producida en aire por una

carga de un esu en la masa del mismo aire que está
contenido en el volumen de 1 cm3 a 760 Torr y 0 o C ,
cuando es irradiada.

1 esu 1C 10 3 g C
1R= × × = 2 .58 × 10 −4
0.001293 g 2 .998 × 10 9 esu 1 kg kg
esu
= 773.40
g

¿Qué es la ionización equivalente a la que

hicimos referencia anteriormente?

Hay que introducir un factor de conversión:

W Energía promedio requerida para la

formación del par iónico.
 FACTOR W

∑ Ti (1 − gi ) No incluye pérdidas
W ≡ i radiativas, ni ionización
∑ N i (1 − gi′) producida por fotones
resultantes.
i

Ti Energía cinética inicial del i-ésimo electrón (ó

positrón) (promovido por rayos-X ó gammas.
Fracción de Ti invertida en interacciones
gi radiativas por la partícula cargada a lo largo
de toda su trayectoria en aire.

∑ Ti (1− gi ) Energía total invertida en

interacciones de colisión
i
Número total de pares de iones producidos
Ni en aire por la i-ésima partícula cargada de
energía cinética inicial igual a Ti

g i′ Fracción de N i generados por fotones

asociados a interacciones radiativas.

∑ N i (1− g i′ ) Número total de iones producidos en

pares.
i
 RBE (RELATIVE BIOLOGICAL
EFFECTIVENESS)
Efectividad Biológica Relativa (RBE, Relative Biological
Effectiveness):
D
RBE ≡ 250
D

D250 Dosis asociada a rayos-X de una máquina de

250 kV.
Dosis de la radiación bajo consideración
D para producir el mismo efecto en clase y
cantidad.

RBE se determina experimentalmente

Variables de las que depende el RBE (es complejo):

• Naturaleza física de la radiación.
• Tipo de material biológico.
• La respuesta biológica particular considerada y el
grado ó intensidad de la misma.

Complicado para el uso diario

 LET (LINEAR ENERGY TRANSFER) Y
FACTOR DE CALIDAD (QUALITY FACTOR)
Transferencia Lineal de Energía (LET, Linear Energy
Transfer):
Es la tasa de transferencia espacial de energía (i.e.,
energía / unidad de longitud) de una partícula
cargada al medio, en la localidad de la traza de esa
partícula.
Localidad: Máxima distancia de la traza. Unidades:
keV µm
L∆ Forma de expresar el LET.
∆ Límite en energía (distancia) especificado
para el LET.

L∞ Se incluyen todas las energías (distancias):

Poder de frenado de colisión.

Factor de calidad (QF, Quality factor): Es una variable

adimensional que al ser aplicada a la dosis absorbida
proporciona un estimado del riesgo relativo en tejido
humano asociado a la radiación ionizante de varios
tipos y energías.

Los valores del factor de calidad (QF) se dan en

función del L∞
 FACTOR DE CALIDAD
L∞ ( keV µm ) QF
3.5 ó menos 1 e± → Q = 1
7.0 2
23 5
o
53 10 n → Q = 10
175 20
Partículas no cargadas: A través del conocimiento de
propiedades de las partículas cargadas promovidas.
 DOSIS EQUIVALENTE H

Se define como: H TR = DTR × WR H T = ∑ DTR × WR

R
Donde (ICRP 60):
• T es el tipo de tejido particular a ser
considerado.
• R es el tipo de radiación empleado.

• WR es el factor de peso asociado a la radiación

R.
¿POR QUÉ SE NECESITA INTRODUCIR LA
DOSIS EQUIVALENTE?
• La dosis absorbida nos dice cuanta energía ha
sido absorbida por unidad de masa en el tejido
pero no cuantifica la magnitud del daño en el
mismo, así como tampoco el nivel de riesgo
potencial correspondiente.
• Para la misma energía impartida por unidad de
masa el daño producido por partículas alfa y
neutrones es mucho mayor que el que pueden
producir rayos gamma.
J
1 Sv = = 100 rem
1 rem (radiation equivalent man ) kg
≡ 1 rad (radiation absorbed dose )
 DOSIS EQUIVALENTE H

Se toma alternativamente como: H=DQN

D Dosis absorbida
Q Factor de calidad QF
Producto del resto de los factores que
N pueden modificar la dosis absorbida
(normalmente se toma como 1)

L∞ Si tiene un espectro de valores

H =DQ N
1 ∞ ∂ D( L∞ )
Q=
D 0∫
dL∞ Q
∂ L∞

Dosis máxima permitida (MPD) en desuso y en su lugar hay

recomendaciones para limitar la dosis:
• No se incurrirá en una práctica que lleve a exposición a radiación
a menos que su introducción lleve a un beneficio neto.
• Todas las exposiciones deben mantenerse a niveles tan bajos
como sea posible, tomando en cuenta factores económicos y
sociales.
• La dosis equivalente para individuos no debe exceder los límites
recomendados en cada circunstancia por la ICRP.
 FACTORES DE PESO
Tipo e Intervalo de Factor de Peso (WR)
Energía
Partículas Alfa y fragmentos 20
de fisión, todas las energías

Partículas Beta, todas las 1

energías

Rayos-X y Gammas, todas las 1

energías

Neutrones con energías 5

menores a 10 keV y protones
de más de 2 MeV
Neutrones con energías entre 10
10 keV y 100 keV

Neutrones con energías entre 20

100 keV y 2 MeV

Neutrones con energías entre 10

2 MeV y 20 MeV

Neutrones con energías 5

superiores a 20 MeV
 DOSIS EFECTIVA E

Se define como (también TED): E = ∑ H T × WT

T
Donde (ICRP 60):
• T es el tipo de tejido particular a ser
considerado.
• WT es el factor de peso asociado al tejido
particular T.
¿POR QUÉ SE NECESITA INTRODUCIR LA
DOSIS EFECTIVA?
• Unos tejidos son más sensibles que otros y la
dosis equivalente de un tejido puede ser más
riesgosa que la correspondiente a otro.
• WT son factores que toman en cuenta las
radiosensibilidades de los diferentes órganos y
tejidos.

J
1 Sv = = 100 rem
kg

1 rem (radiation equivalent man )

≡ 1 rad (radiation absorbed dose )
 FACTORES DE PESO

Tejido Factor wT
Gónadas 0.20
Médula ósea (roja) 0.12
Colon 0.12
Pulmón 0.12
Estómago 0.12
Vejiga 0.05
Mama 0.05
Hígado 0.05
Esófago 0.05
Tiroides 0.05
Piel 0.01
Superficie ósea 0.01
El resto 0.05
 DOSIS COMPROMETIDA

• Se define como la dosis acumulada por el cuerpo

en 50 años que siguen al momento en que se
produjo el ingreso del material radioactivo (excepto
en el caso de niños donde el período es de 70 años).

• Clasificación para adultos (50 años):

• Dosis comprometida absorbida D(50)

• Dosis comprometida equivalente H(50)

• Dosis comprometida efectiva E(50)

• Clasificación para niños (70 años):

• Dosis comprometida absorbida D(70)

• Dosis comprometida equivalente H(70)

• Dosis comprometida efectiva E(70)
 DOSIS EQUIVALENTE Y
EFECTIVA COMPROMETIDAS

τ → 50 años (adultos)
τ → 70 años (niños )
 DOSIS COLECTIVAS

• Se define como dosis colectiva S

S = ∑ N i Ei
i
donde:

• Ei es la dosis efectiva promedio en el subgrupo

poblacional i

• Ni es el número de individuos del subgrupo

poblacional i

• Unidad de medición: Sievert-hombre (Man-Sv).
