ANDRÉS MEDRANDA RODRIGUEZ

INSTRUCTOR SENA,
CENTRO DE SERVICIOS Y GESTIÓN EMPRESARIAL
MEDELLIN ANTIOQUIA

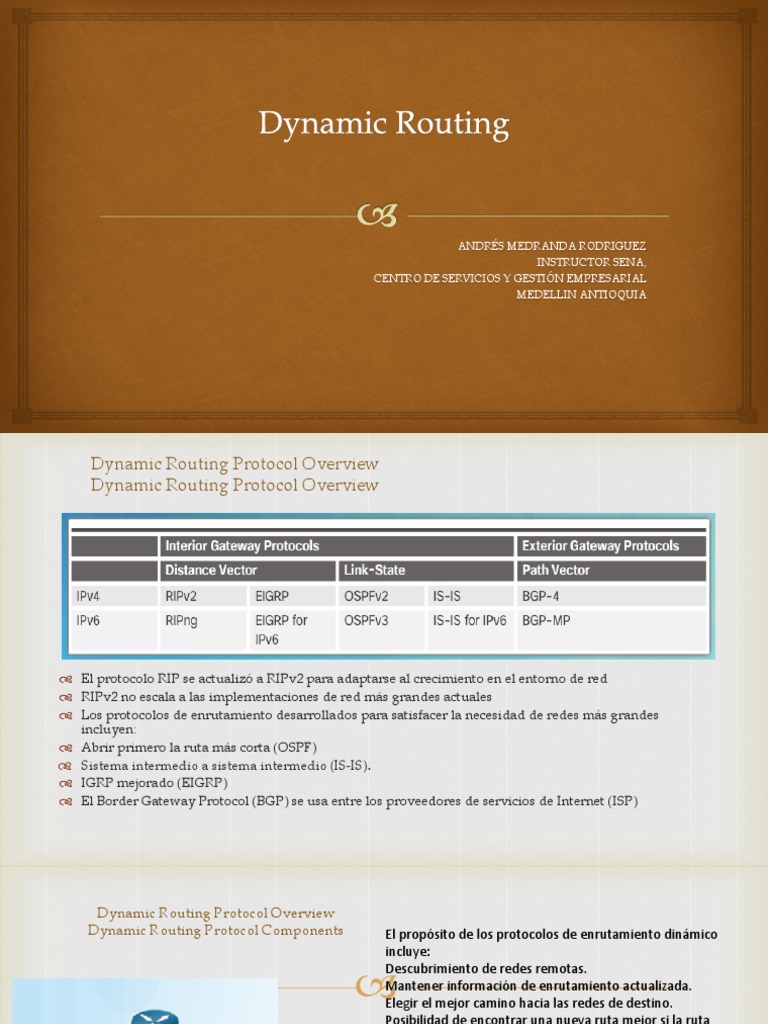

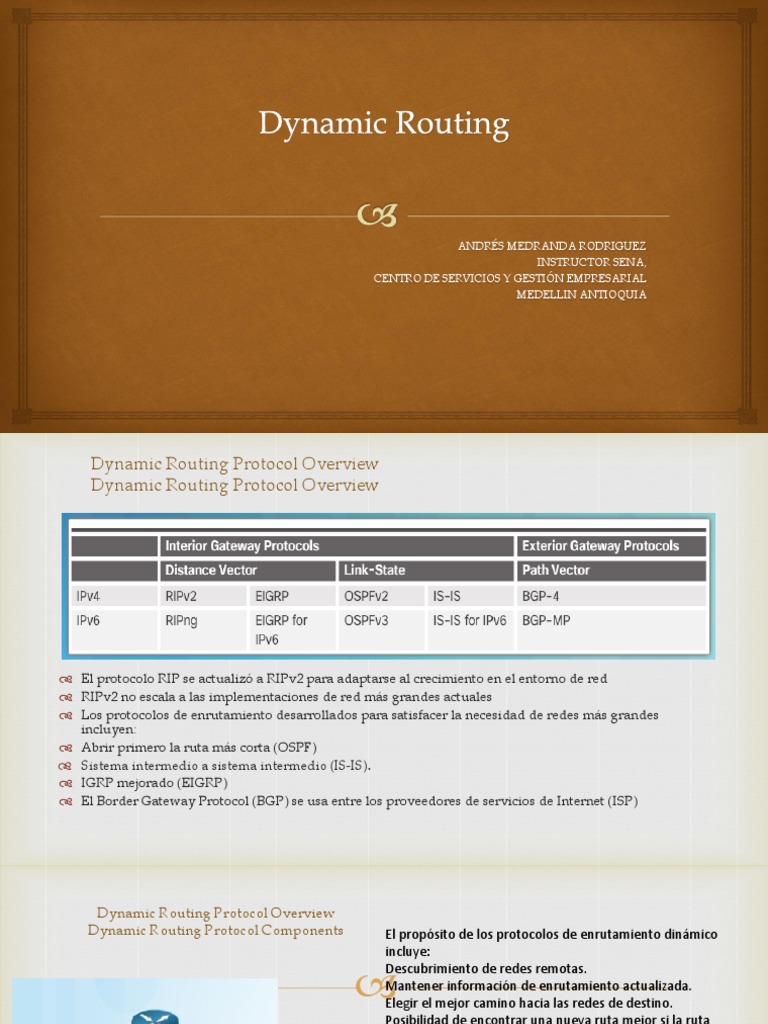

 Dynamic Routing Protocol Overview
Dynamic Routing Protocol Overview

 El protocolo RIP se actualizó a RIPv2 para adaptarse al crecimiento en el entorno de red

 RIPv2 no escala a las implementaciones de red más grandes actuales
 Los protocolos de enrutamiento desarrollados para satisfacer la necesidad de redes más grandes
incluyen:
 Abrir primero la ruta más corta (OSPF)
 Sistema intermedio a sistema intermedio (IS-IS).
 IGRP mejorado (EIGRP)
 El Border Gateway Protocol (BGP) se usa entre los proveedores de servicios de Internet (ISP)
 Dynamic Routing Protocol Overview
Dynamic Routing Protocol Components El propósito de los protocolos de enrutamiento dinámico
incluye:


Descubrimiento de redes remotas.
Mantener información de enrutamiento actualizada.
Elegir el mejor camino hacia las redes de destino.
Posibilidad de encontrar una nueva ruta mejor si la ruta
actual ya no está disponible.
Los componentes principales de los protocolos de
enrutamiento dinámico incluyen:
Estructuras de datos: tablas o bases de datos mantenidas
en RAM.
Mensajes de protocolo de enrutamiento: para descubrir
enrutadores vecinos, intercambiar información de
enrutamiento y mantener información precisa sobre la red.
Algoritmos: para facilitar el aprendizaje de la información
de enrutamiento y para la mejor determinación del camino.
 Dynamic versus Static Routing
Static Routing Uses

 Las redes a menudo usan 

enrutamiento estático y
dinámico.
 El enrutamiento estático se utiliza
de la siguiente manera:
 Para facilitar el mantenimiento
de la tabla de enrutamiento en
redes pequeñas.
 Enrutamiento hacia y desde una
red de stub.
 Acceder a una única ruta
predeterminada.
 Dynamic versus Static Routing
Static Routing Advantages and Disadvantages


 Dynamic versus Static Routing
Dynamic Routing Protocols Uses
 grandes
El enrutamiento dinámico es la
mejor opción para redes
Los protocolos de enrutamiento
dinámico ayudan al
administrador de la red a
administrar la red:
Proporcionando rutas
redundantes
Implementando
automáticamente la ruta
alternativa cuando un enlace se
cae.
 Dynamic versus Static Routing
Dynamic Routing Advantages and Disadvantages


 Dynamic versus Static Routing
Router RIP Configuration Mode

Utilice el comando enrutador enrutador para

habilitar RIP v1


Use el comando no router rip para deshabilitar

Configuring the RIP Protocol
Advertise Networks

 El comando del modo de configuración del

enrutador de dirección de red de red:
Habilita RIP en todas las interfaces que
pertenecen a una red específica
Anuncia la red en las actualizaciones de
enrutamiento RIP enviadas a otros
enrutadores cada 30 segundos.

Nota: RIPv1 es un protocolo de

enrutamiento con clase para IPv4.
 Configuring the RIP Protocol
Verify RIP Routing

show ip route – displays RIP routes installed

in the routing table
show ip protocols – displays IPv4 routing
protocols configured on the router.
Configuring the RIP Protocol
Enable and Verify RIPv2

 Use the version 2 router configuration mode

command to enable RIPv2
Use the show ip protocols command to verify
that RIPv2 is configured.
Use the show ip route command to verify the
RIPv2 routes in the routing table.
onfiguring the RIP Protocol
Disable Auto Summarization


RIPv2 resume automáticamente las redes
en los principales límites de la red.
Utilice el comando del modo de
configuración del enrutador sin resumen
automático para deshabilitar el resumen
automático.
Use el comando show ip protocol para
verificar que el resumen automático esté
desactivado.
 Configuring the RIP Protocol
Configure Passive Interfaces

Actualizaciones de RIP:

Se reenvían todas las interfaces habilitadas para RIP de
forma predeterminada.
Solo es necesario enviar interfaces que estén
conectadas a otros enrutadores habilitados para RIP.
Enviar actualizaciones RIP a LAN desperdicia ancho de
banda, desperdicia recursos y es un riesgo de
seguridad.
Use el comando de configuración del enrutador de
interfaz pasiva para detener las actualizaciones de
enrutamiento fuera de la interfaz. Todavía permite que
esa red se anuncie a otros enrutadores.
Configuring the RIP Protocol
Propagate a Default Route

 En el diagrama, se configura una

ruta estática predeterminada a
Internet en R1.
El comando de configuración del
enrutador de origen de
información predeterminada indica
a R1 que envíe la información de
ruta estática predeterminada en
las actualizaciones de RIP
 Configuring the RIP Protocol
Packet Tracer - Configuring RIPv2


Configuring the RIP Protocol
Lab - Configuring Basic RIPv2


The Routing Table

Parts of an IPv4 Route Entry
Routing Table Entries

Routing Table for R1

Parts of an IPv4 Route Entry
Directly Connected Entries
Las redes conectadas directamente (C) se agregan

 automáticamente a la tabla de enrutamiento cuando

la interfaz se configura y activa.
Las entradas contienen la siguiente información:
Origen de la ruta: cómo se aprendió la ruta.
Red de destino: red remota.
Interfaz de salida: interfaz de salida utilizada para
reenviar paquetes al destino.
Otras entradas de origen de ruta incluyen:
S - Ruta Estática
D - Protocolo de enrutamiento EIGRP
O - Protocolo de enrutamiento OSPF
R - Protocolo de enrutamiento RIP
Parts of an IPv4 Route Entry
Remote Network Entries


Las rutas a redes remotas contienen la siguiente información:
Origen de la ruta: cómo se aprendió la ruta
Red de destino
Distancia administrativa (AD): confiabilidad de la ruta.
Métrica: valor asignado para llegar a la red remota. Más bajo
es mejor.
Próximo salto: dirección IPv4 del siguiente enrutador al que se
debe reenviar el paquete.
Marca de tiempo de ruta: tiempo desde que se actualizó la
ruta.
Interfaz de salida: la interfaz de salida que se utilizará para
reenviar el paquete
 Dynamically Learned IPv4 Routes
Routing Table Terms

 La tabla de enrutamiento es 
una estructura jerárquica
que se utiliza para acelerar
el proceso de búsqueda al
localizar rutas y reenviar
paquetes.
 La jerarquía incluye:
 Rutas Definitivas
 Rutas de nivel 1
 Rutas principales de nivel 1
 Rutas secundarias de nivel 2
 Dynamically Learned IPv4 Routes
Ultimate Route

Una ruta final es una entrada de la

tabla de enrutamiento que contiene

una dirección IPv4 de siguiente salto
o una interfaz de salida.
Las rutas directamente conectadas,
aprendidas dinámicamente y locales
son las mejores rutas.
 Dynamically Learned IPv4 Routes
Level 1 Route

A level 1 route can be a:

Network route - a network route that has a
subnet mask equal to that of the classful
mask.
Supernet route - a network address with a
mask less than the classful mask, for
example, a summary address.
Default route - a static route with the
address 0.0.0.0/0
Dynamically Learned IPv4 Routes
Una ruta principal es una ruta de red
Level 1 Parent Route
de nivel 1 que se divide en subredes.
En la tabla de enrutamiento,
básicamente proporciona un

 encabezado para las subredes

específicas que contiene.
 Una ruta secundaria de nivel 2 es una
Dynamically Learned IPv4 Routes ruta que es una subred de una
Level 2 Child Route dirección de red con clase.
Las rutas principales de nivel 1


contienen rutas secundarias de nivel
2.
Las rutas secundarias de nivel 2
también son rutas finales.
 Proceso de búsqueda del enrutador:
The IPv4 Route Lookup Process Si la mejor coincidencia es una ruta final de
Route Lookup Process nivel 1, esta ruta se utiliza para reenviar el
paquete.


Si la mejor coincidencia es una ruta
primaria de nivel 1, el enrutador examina
las rutas secundarias (las rutas de subred).
Si hay una coincidencia con una ruta
secundaria de nivel 2, se usa para reenviar
el paquete.
Si no hay coincidencia con las rutas
secundarias de nivel 2, el enrutador busca
las rutas predeterminadas o la superred de
nivel 1. Si hay una coincidencia, se utiliza
esa ruta.
Si no se encuentra ninguna coincidencia en
la tabla de enrutamiento, el paquete se
descarta.
The IPv4 Route Lookup Process
Best Route = Longest Match

La mejor coincidencia es la ruta en la


tabla de enrutamiento que tiene la
mayor cantidad de bits coincidentes
del extremo izquierdo con la dirección
IPv4 de destino del paquete.
La ruta con el mayor número de bits
equivalentes a la izquierda, o la
coincidencia más larga, es siempre la
ruta preferida.
 Analyze an IPv6 Routing Table
IPv6 Routing Table Entries

Una tabla de enrutamiento

IPv6 incluye rutas

directamente conectadas,
estáticas y aprendidas
dinámicamente.
Todas las rutas IPv6 son
rutas finales de nivel 1.
 Analyze an IPv6 Routing Table
Directly Connected Entries


Use el comando show ipv6 route para mostrar la
tabla de enrutamiento IPv6.
Las entradas de ruta conectadas directamente
incluyen lo siguiente:
Origen de la ruta: cómo se aprendió la ruta.
Conectado directamente indicado con una C y L
para la ruta local.
Dirección de red conectada directamente.
Distancia administrativa - Confiabilidad de la ruta
(menor más confiable).
Métrica: valor asignado para llegar a la red (la ruta
preferida es más baja).
Interfaz saliente: interfaz de salida utilizada para
reenviar paquetes.
 Analyze an IPv6 Routing Table
Remote IPv6 Network Entries

Las entradas de ruta IPv6 remota también


incluyen lo siguiente:
Origen de la ruta: cómo se aprendió la ruta. Los
códigos comunes incluyen O (OSPF), D (EIGRP), R
(RIP) y S (ruta estática).
Próximo salto: identifica la dirección IPv6 del
siguiente enrutador al que reenviar el paquete.
El proceso de búsqueda del enrutador IPv6:
Examina las rutas de red de nivel 1 para la mejor
coincidencia.
El partido más largo es el mejor partido.

