CONOCIENDO EL AIRE ACONDICIONADO MINISPLIT

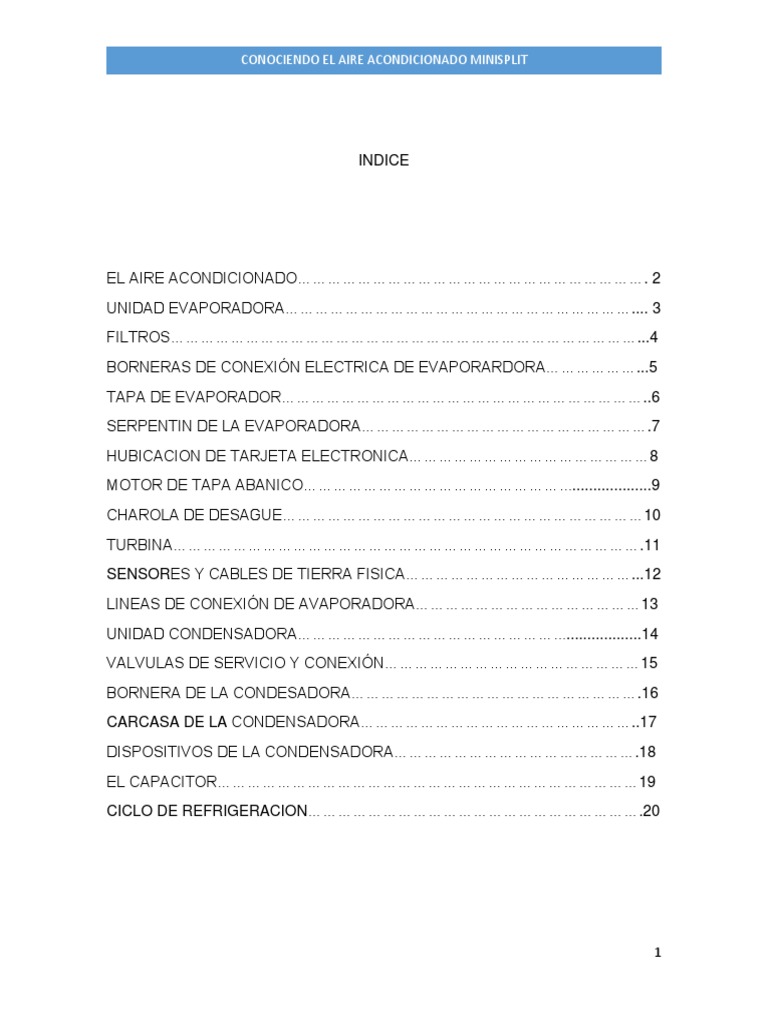

INDICE
EL AIRE ACONDICIONADO……………………………………………………………. 2
UNIDAD EVAPORADORA…………………………………………………………….... 3
FILTROS…………………………………………………………………………………...4
BORNERAS DE CONEXIÓN ELECTRICA DE EVAPORARDORA………………...5
TAPA DE EVAPORADOR………………………………………………………………..6
SERPENTIN DE LA EVAPORADORA………………………………………………….7
HUBICACION DE TARJETA ELECTRONICA…………………………………………8
MOTOR DE TAPA ABANICO……………………………………………......................9
CHAROLA DE DESAGUE………………………………………………………………10
TURBINA………………………………………………………………………………….11
SENSORES Y CABLES DE TIERRA FISICA………………………………………...12
LINEAS DE CONEXIÓN DE AVAPORADORA………………………………………13
UNIDAD CONDENSADORA…………………………………………….....................14
VALVULAS DE SERVICIO Y CONEXIÓN……………………………………………15
BORNERA DE LA CONDESADORA………………………………………………….16
CARCASA DE LA CONDENSADORA………………………………………………..17
DISPOSITIVOS DE LA CONDENSADORA………………………………………….18
EL CAPACITOR…………………………………………………………………………19
CICLO DE REFRIGERACION………………………………………………………….20
1
CONOCIENDO EL AIRE ACONDICIONADO MINISPLIT
EL AIRE ACONDICIONADO TIPO SPLIT
En la imagen podemos apreciar un aire acondicionado minisplit de la marca lg, de
18000 btus a 220v. este es un aire aconcionado convencional de gas r22, los mas
modernos se conocen como aires acondiconados inverter y trabajan con el gas
r410A , que es un gas de nueva generacion ecologico. Aquí podemos apreciar la
unidad evaporadora( unidad interna) y la unidad condensadora ( unidad externa).
De aquí en adelante asi nombraremos a estas dos unidades de los aires split. Este
tipo de aire tiene una caracteristica que es muy silencioso cuando esta trabajando.
2
CONOCIENDO EL AIRE ACONDICIONADO MINISPLIT
UNIDAD EVAPORADORA:
La unidad evaporadora es la que se encarga de proporcionar el aire frio (extraer el
calor) en la habitación, va instalada dentro de la habitación, sujetada a la pared por
medio de una placa de instalación, dentro de la evaporadora encontraremos varios
dispositivos eléctricos y electrónicos: tarjeta electrónica, motor de turbina, turbina,
motor de abanico, sensor de ambiente, sensor de pozo, que todos en conjunto
logran bajar la temperatura de un espacio, los cuales iremos conociendo a lo largo
de este manual. El gas proveniente de la unidad condensadora llega a esta unidad
a una baja temperatura y por medio de una turbina interna succiona el aire de la
habitación, lo obliga a pasar por las líneas del evaporador, con esta acción el aire
pierde temperatura y sale por enfrente de la evaporadora a unos 15 grados más frio
que cuando ingreso a la unidad
3
CONOCIENDO EL AIRE ACONDICIONADO MINISPLIT
FILTROS
En esta imagen podemos los filtros que atrapan el polvo de la unidad evaporadora.
Estos filtros son muy importantes que los tenga instalados el aire Split ya que evitan
que las aletas de aluminio y líneas del evaporador se llene de polvo y como estas
líneas se humedecen el polvo se convierte en lodo. Los filtros se deben lavar cada
15 o 20 días solo con agua y algún cepillo. Cuando estos filtros se tapan de polvo
ya no dejan ingresar aire hacia el serpentín de la evaporadora provocando que baje
la eficiencia del aire y puede provocar congelamiento en el evaporador.
4
CONOCIENDO EL AIRE ACONDICIONADO MINISPLIT
BORNERAS DE CONEXIONES ELECTRICAS DE EVAPORADORA
La unidad evaporadora trae una bornera donde se conectan los cables de
alimentación para la unidad condensadora, también se conocen como cables de
señal. En esta grafica podemos observar que cuenta con 3 bornes de conexión 1(L),
2(N) y el símbolo de la figura 1 que corresponde a el símbolo de tierra física. 1(L)
esta terminal corresponde a una salida de voltaje hacia la unidad condensadora,
2(N) corresponde a la otra terminal de voltaje hacia la condensadora ya que se trata
de un aire Split de 220v. la terminal de tierra física va conectada al chasis metálico
entre evaporadora y condensadora, las líneas de cobre también están a tierra física.
5
CONOCIENDO EL AIRE ACONDICIONADO MINISPLIT
TAPA DE EVAPORADORA
Esta es la tapa plástica que protege a la unidad evaporadora, en ella van colocados
los filtros contra el polvo. Esta tapa va sujeta por 3 tornillos al frente en la parte
inferior y por tres broches plásticos en la parte trasera. Esta tapa se debe retirar
cuando se necesite darle algún mantenimiento correctivo al aire por alguna falla en
la tarjeta electrónica, también se retira cuando se le da mantenimiento Preventivo
sin a ver desinstalado el equipo. Esta tapa también cumple la función de que el aire
entre por la parte de arriba de la evaporadora y que salga por enfrente ya frio
6
CONOCIENDO EL AIRE ACONDICIONADO MINISPLIT
SERPENTIN DE LA EVAPORADORA
En esta imagen podemos apreciar lo que es el serpentín de la unidad evaporadora.
Estos serpentines pueden ser de cobre revestido de una capa de aluminio con
aletas o bien líneas de aluminio en su totalidad, los mejores serpentines son que
son de líneas de cobre porque duran mucho, los de aluminio al poco tiempo crean
poros en las líneas y ya no tienen reparaciones. En la parte superior del serpentín
es por donde ingresa el aire a temperatura ambiente y al pasar entre el serpentín
es como coge lo frio de las líneas y sale por la parte de abajo a una diferencia de
entre 12 y 15 grados Celsius más frio de como ingreso, por eso es la importancia
de mantener los filtros limpios para que haya buen fluido de aire y a la vez el
serpentín no se tape de polvo. Cuando se le da mantenimiento preventivo esta parte
debe quedar bien limpio.
7
CONOCIENDO EL AIRE ACONDICIONADO MINISPLIT
HUBICACION DE TARJETA ELECTRONICA
En esta imagen podemos apreciar la ubicación de la tarjeta electrónica en la unidad
evaporadora. Esta viene protegida por una carcasa plástica para que no se
humedezca, la tarjeta electrónica es la encargada de aperar el buen funcionamiento
del aire Split. Después de que el usuario le da la orden de encendido la tarjeta
electrónica toma el mando del equipo, inmediatamente abre la ventila o abanico y
comienza a trabajar la turbina para que comience a circular aire, también realiza
una medición de la temperatura del aire de la habitación para compararlo con la
temperatura que el usuario le haya establecido y así decidir si pone a trabajar a la
unidad condensadora o no, también analiza el buen funcionamiento de todos los
dispositivos que trabajan en conjunto con ella como son motor de turbina, motor de
ventila, sensores de ambiente y de pozo si detecta que alguno de estos no funciona
manda a apagar el equipo y proporciona un código de falla. Algunas marcas también
monitorean el buen funcionamiento de la unidad condensadora, hasta pueden
monitorear si le falta gas refrigerante al equipo.
8
CONOCIENDO EL AIRE ACONDICIONADO MINISPLIT
MOTOR DE TAPA DE ABANICO
El motor de abanico se encarga de abrir la ventana por donde sale el aire frio del
aire acondicionado. De fábrica ya trae una posición establecida para la salida del
aire al momento de poner a trabajar el equipo, por medio del control remoto el
usuario puede modificar la posición del abanico para dirigir la salida de aire para
donde lo requiera. Este es un motor que trabaja con 12 volts de corriente directa, es
un motor paso a paso lo que quiere decir que no trabaja con altas revoluciones si
no que gira lento y lo hace por etapas
9
CONOCIENDO EL AIRE ACONDICIONADO MINISPLIT
CAROLA DE DESAGUE
Esta charola se encarga de recibir el agua condensada en las líneas del evaporador
y por medio de un orificio que se conecta a una manguera el agua se drena hacia
el exterior. Esta charola debe permanecer limpia ya que cuando se llena de
suciedad o se tapa el ducto de salida de agua ocasiona que el agua ya no encuentra
salida y se comienza a tirar el agua en el interior de la habitación. De este tipo de
charola hay una que se pueden extraer de la unidad evaporadora y otra que viene
fundida con el gabinete de la evaporadora la cual no se puede extraer.
10
CONOCIENDO EL AIRE ACONDICIONADO MINISPLIT
TURBINA
La turbina es una pieza plástica circular que trae muchas aletas para poder impulsar
aire cuando gira. La turbina cumple dos funciones en la unidad evaporadora una es
succionar aire a temperatura ambiente por la parte de arriba de la unidad y obligarlo
que pase por el serpentín del evaporador, la segunda función es expulsar el aire frio
hacia afuera de la unidad y distribuirlo por toda la habitación o espacio donde esté
instalado, el aire expulsado debe estar entre 12 a 15 grados Celsius más frio de
como ingreso, esto indicara que el aire acondicionado está operando bien. La
turbina gira a altas revoluciones cuando está funcionando por lo que no se debe
tocar con la mano o con algún artefacto ya que nos podría causar alguna lesión,
además que al ser muy frágil se rompería. La turbina es impulsada por un motor
eléctrico el cual trae un sensor de efecto hall integrado y este sensor le comunica a
la tarjeta si la turbina está girando a alta revoluciones, la acumulación de polvo
provoca que la turbina se vuelva más pesada y ocasiona que gire más lento
ocasionando que el aire no enfrié bien y también puede ocasionar que el aire deje
de trabajar y marque error, también cuando se desvaloriza un capacitor que ayuda
al motor a trabajar provoca que gire lento la turbina o que de plano no gire.
11
CONOCIENDO EL AIRE ACONDICIONADO MINISPLIT
SENSORES Y CABLES DE TIERRA FISICA
En esta imagen podemos ver los cables de tierra física, son los cables de color
amarillo con verde, estos cables cumplen la función de mandar a tierra una descarga
atmosférica y no se dañe la tarjeta electrónica. La tierra física también sirve para
proteger al usuario y al técnico reparador en caso de que el compresor este
aterrizado o algún cable de fase este haciendo contacto con el chasis metálico del
equipo. Para que esta tierra sea afectiva de debe enterrar un electrodo y conectarlo
a un punto de tierra física del equipo. Los Split llevan 2 sensores, el sensor de
ambiente le indica a la tarjeta la temperatura de la habitación y el sensor de pozo le
indica a la tarjeta si las líneas del evaporador no se están congelando. Estos
sensores en electrónica se conocen como termistores, son resistencias que varían
sus valores de acuerdo a la temperatura que perciban. Los hay con coeficiente
positivos y negativos. Los positivos incrementarán su resistencia si la temperatura
sube y los negativos disminuirán su resistencia si la temperatura sube
12
CONOCIENDO EL AIRE ACONDICIONADO MINISPLIT
LINEAS DE CONEXIÓN DE EVAPORADORA
La unida evaporadora trae dos líneas para su conexión con la unidad condensadora.
Estas vienen en diferente medida de acuerdo a la capacidad del Split en btus. En
estas conexiones debemos tener mucho cuidado cuando se realiza la instalación
del equipo ya que al dejar mal conectada una de ellas va a ocasionar que se tenga
fuga de gas refrigerante, estas conexiones van roscadas y por un avellanado que
se le hace a una de las líneas, las conexiones no deben quedar flojas porque
tendríamos fuga y si las apretamos demasiado se rompe el avellanado, en los
manuales de instalación se indica el troque que debe llevar cada línea. En la práctica
se logra realizar buenas conexiones sin medir el torque.
13
CONOCIENDO EL AIRE ACONDICIONADO MINISPLIT
UNIDAD CONDENSADORA
Esta unidad es la que va instalada en el exterior, puede ir en los techos de los
hogares o con ménsulas en paredes, o en el piso a nivel de suelo. Esta unidad está
preparada para soportar los rayos del sol y la lluvia. Debe ir en el exterior debido a
que cuando está operando expulsa aire caliente y así mismo debe absorber aire a
temperatura ambiente, no puede ir en un espacio cerrado. Se puede indicar que
está unida es la más importante de un aire acondicionado tipo Split ya que en esta
unidad se encuentra un dispositivo fundamental para los aires acondicionados que
es el compresor, el compresor se encarga de comprimir el gas refrigerante y hacer
que circule por todo el ciclo de refrigeración. Si el compresor no trabaja no habrá
nada de enfriamiento. Además del compresor en esta unidad se encuentran
también: el capacitor, motor de fan de condensadora, aspas de fan, serpentín del
condensador
14
CONOCIENDO EL AIRE ACONDICIONADO MINISPLIT
VALVULAS DE CONEXIÓN Y SERVICIO DE CONDENSADORA
En la unidad condensadora se encuentran las válvulas de conexión para las líneas
que viene de la unidad evaporadora, aquí se encuentra 1 válvula que se conoce
como de servicio, la cual viene para poderle realizar vacío al equipo cuando se
instala, para monitorearlo si está bien su carga de gas cuando esta operando, para
cargarle gas en caso de pérdida. Las válvulas vienen en dos tamaños, una es
gruesa y se conoce como válvula de baja o succión, la otra es más delgada y se
conoce como válvula de alta presión o descarga, en esta válvula no se puede
realizar carga de gas. La válvula gruesa es la de baja presión o succión, en esta es
donde se conecta el manómetro y es la única por donde se puede dar servicios al
equipo. En estas válvulas también son puntos críticos al momento de conectar ya
que si se dejan mal apretadas ocurren fugas de gas.
15
CONOCIENDO EL AIRE ACONDICIONADO MINISPLIT
BORNERA DE LA CONDENSADORA
En la unidad condensadora también se encuentra una bornera para conectar los
cables que vienen de la unidad evaporadora, los cuales se conocen como cables
de señal, por esos cables llegara el voltaje para que arranque la unidad
condensadora. Esta bornera traerá las mismas especificaciones a como viene en la
unidad interior, las cuales serían 1(L) y 2(n), además que viene indicado donde ira
conectado el cable de tierra física. Si analizamos esta situación quiere decir que si
en la unidad evaporadora conectamos un cable color café en 1(L), entonces en la
bornera de la unidad condensadora el cable café ira conectado en 1(L) y la misma
situación será para 2(N).
16
CONOCIENDO EL AIRE ACONDICIONADO MINISPLIT
CARCASA DE LA UNIDAD CONDENSADORA
La unidad condensadora cuenta con una carcasa que viene atornillada al gabinete
de la condensadora el cual se puede remover para darle servicio preventivo o
correctivo a esta unidad. Esta carcasa protege del sol y del agua los diferentes
componentes que están dentro. Cuando se hace una reparación es importante no
encender el aire Split sin antes colocarle esta carcasa ya que además de proteger
como se mencionó anteriormente al equipo también cumple la función dejar que el
aire entre solo atravesando el condensador y si no la tiene puesta el gas no va a
perder temperatura ya que el aire no pasara por el serpentín. Para pruebas de
menos de un minuto si se podrá encender el equipo, teniendo cuidado de las aspas
del fan.
17
CONOCIENDO EL AIRE ACONDICIONADO MINISPLIT
DISPOSITIVOS QUE INTEGRAN LA CONDENSADORA
En esta imagen podemos ver todos los dispositivos que integran la unidad
condensadora los cuales son: motor y aspas del fan, serpentín condensador,
capacitor de arranque de compresor, capacitor para trabajo del ventilador y
compresor. Como podemos apreciar las aspas del ventilador están diseñadas para
succionar el aire pero que pase solamente por el serpentín condensador. Al pasar
el aire solamente por condensador provocara que las líneas pierdan temperatura y
también el gas, el condensador está caliente porque el gas se calienta por la estar
en contacto con el compresor que opera en rangos de temperaturas de hasta 105
grados Celsius, el aire caliente se expulsa al frente de la unidad y si colocamos
nuestra mano enfrente sentiremos como está caliente.
18
CONOCIENDO EL AIRE ACONDICIONADO MINISPLIT
EL CAPACITOR
El capacitor es un elemento muy importante para el buen funcionamiento del
compresor, ya que lo ayuda en su arranque y durante todo el tiempo que está
trabajando, ya que es un capacitor de trabajo. Cuando el capacitor se daña el
compresor no podrá arrancar ya que el capacitor le da el impulso para que empiece
a funcionar. las fallas que presenta estos capacitores es que pierden su valor en
microfaradios porque se seca un aceite especial que trae para almacenar voltaje,
otra falla que dan es que se cortan sus terminales y quedan abiertos eléctricamente
Los capacitores se miden o comprueban con un aparato que se llama capacimetro,
aunque muchos multímetros y amperímetros ya traen integrada esta función, estos
capacitores son para corriente alterna por lo tanto no tienen polaridad para
conectarse.
19
CONOCIENDO EL AIRE ACONDICIONADO MINISPLIT
EL COMPRESOR
El artefacto que vemos en la imagen es el compresor, el corazón de todo aire
acondicionado, el compresor es quien se encarga de hacer circular, bombear o
inyectar el gas refrigerante por todo el circuito de refrigeración. Existen varios tipos
de compresores, los aires Split y los de ventana utilizan compresores rotativos por
ser compactos y eficientes. Los compresores al estar funcionando llegan a alcanzar
temperaturas de hasta 100 grados Celsius, es la razón por la cual el gas sale
caliente hacia el condensador, los compresores deben llevar un dispositivo llamado
protector térmico que se encarga de desactivar al compresor en caso de que se
eleve mucho su temperatura. A lado del compresor se puede apreciar un recipiente
más pequeño que ya viene junto con el compresor de fábrica, este envase funciona
como un acumulador o trampa de líquido, ya que al compresor no puede ingresar
gas refrigerante en estado líquido porque lo destruiría internamente. Este recipiente
atrapa el gas líquido y solo deja ingresar al compresor refrigerante en estado
gaseoso.
20
CONOCIENDO EL AIRE ACONDICIONADO MINISPLIT
CICLO DE REFRIGERACION
21
CONOCIENDO EL AIRE ACONDICIONADO MINISPLIT
22
CONOCIENDO EL AIRE ACONDICIONADO MINISPLIT
23
CONOCIENDO EL AIRE ACONDICIONADO MINISPLIT
24
CONOCIENDO EL AIRE ACONDICIONADO MINISPLIT
25
CONOCIENDO EL AIRE ACONDICIONADO MINISPLIT
26
CONOCIENDO EL AIRE ACONDICIONADO MINISPLIT
27
CONOCIENDO EL AIRE ACONDICIONADO MINISPLIT
28
CONOCIENDO EL AIRE ACONDICIONADO MINISPLIT
29
CONOCIENDO EL AIRE ACONDICIONADO MINISPLIT
30
CONOCIENDO EL AIRE ACONDICIONADO MINISPLIT
31
CONOCIENDO EL AIRE ACONDICIONADO MINISPLIT
32
