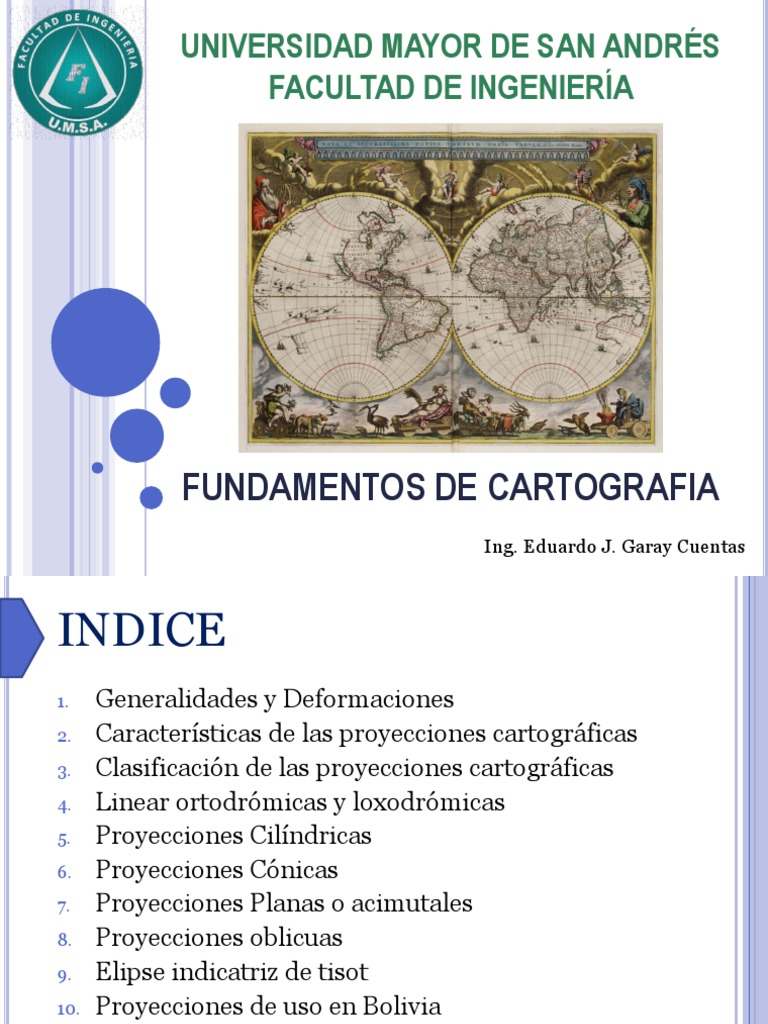

UNIVERSIDAD MAYOR DE SAN ANDRÉS

FACULTAD DE INGENIERÍA

FUNDAMENTOS DE CARTOGRAFIA
Ing. Eduardo J. Garay Cuentas
INDICE
1. Generalidades y Deformaciones
2. Características de las proyecciones cartográficas
3. Clasificación de las proyecciones cartográficas
4. Linear ortodrómicas y loxodrómicas
5. Proyecciones Cilíndricas
6. Proyecciones Cónicas
7. Proyecciones Planas o acimutales
8. Proyecciones oblicuas
9. Elipse indicatriz de tisot
10. Proyecciones de uso en Bolivia
11. Proyección UPS
FUNDAMENTOS DE CARTOGRAFIA

01 GENERALIDADES Y
DEFORMACIONES
Ing. Eduardo J. Garay Cuentas
QUE ES LA CARTOGRAFÍA?
Es la ciencia que estudia el conjunto de métodos y
operaciones científicas, técnicas y artísticas que, teniendo
por base los resultados de observaciones y del análisis de
documentación, permiten representación grafica en un
plano, una parte o la totalidad de la superficie terrestre.
El proceso cartográfico, parte de la obtención datos en
campo apoyados por otras disciplinas como ser:
topografía, fotogrametría y teledetección, involucrando el
estudio, análisis, composición y representación de
observaciones, fenómenos y datos pertinentes en diversos
campos científicos asociados a la superficie terrestre.

Asociación Cartográfica Internacional (ACI)

QUE ES LA CARTOGRAFÍA?
La cartografía estudia los sistemas de proyecci0n mas
adecuados para definir de forma biunívoca una
correspondencia matemática entre los puntos del elipsoide
y sus transformados en el plano (a cada punto del elipsoide
le corresponde un único punto en el plano)
PROCESO CARTOGRÁFICO
 OBJETO
La cartografía tiene por
objeto la concepción,
preparación, elaboración,
redacción y realización de
mapas.
Para este fin emplea y
procesa datos obtenidos en
campo, hasta la impresión
analógica o digital y
difusión de los documentos
cartograficos.
SUPERFICIES DESARROLLABLES
Para poder representar superficies y puntos sobre un
plano sobre un plano necesitamos otra superficie de
referencia desarrollable sobre la que, a su vez, se
proyectaran los puntos del elipsoide, siguiendo una
determinada relación matemática, la cual vendrá definida
por el sistema de proyección cartográfica elegido.
Se tienen 3 superficies desarrollables: Cono, cilindro y
Plano
 QUE ES UNA
PROYECCIÓN CARTOGRÁFICA
 Una proyección cartográfica es
cualquier transformación entre
una superficie de referencia
(curva) y el plano del mapa.
 También es el conjunto de
ecuaciones que permite
transformar coordenadas
elipsoidales (φ,λ) en coordenadas
planas cartesianas
bidimensionales (x,y) o (N, E).
 Se puede considerar cualquier
proyección mediante una función
de transformación biyectiva en
sus formas directa e inversa:
( x, y ) = f ( ,  )
( ,  ) = f −1
( x, y )
DEFORMACIONES
Toda proyección cartográfica, cualquiera que sea la elegida,
conlleva un deformación en la superficie representada.

Consideramos el cuadrilátero
A,B,C,D el cual queda definido
por dos paralelos y dos
meridianos.
Este elemento tiene como
características propias su
tamaño, es decir la longitud de
su lados, su forma, o lo que es lo
mismo los ángulos que forman
sus lados y su superficie.
Ninguna proyección puede
conservar las tres magnitudes, ni
siquiera 2, solo una.
DEFORMACIONES
LA DEFORMACIÓN LINEAL
Es el cociente entre la distancia entre 2 puntos en el plano L´y
sus homólogos sobre el elipsoide, si k≠1, significa que hay de
formación lineal, por lo tanto se producen cambios en la
longitud de los elementos lineales y tamaño del cuadrilatero.

Existen proyecciones que no producen deformaciones lineales de los

elementos medidos sobre el elipsoide y los elementos medidos en el
plano, por lo tanto en ellas L = L, y luego K= 1
Se trata de proyecciones equidistantes o automecoicas, y su característica
principal es que conservan las distancias medidas sobre el elipsoide y
plano.
DEFORMACIONES
LA DEFORMACIÓN ANGULAR
En el elipsoide, los cuatro ángulos interiores del cuadrilátero son
iguales a 90°, en el cuadrilátero proyectado esto puede no ocurrir.
Cuando los ángulos medido sobre el plano no coinciden con los
medidos sobre la superficie terrestre y proyectados sobre el
elipsoide, se ha producido una deformación angular.
DEFORMACIONES
LA DEFORMACIÓN ANGULAR
Si los ángulos medidos en elipsoide son proyectados con la misma
magnitud, con lo que su modulo de deformación angular es
cero (no hay deformación angular), a estas proyecciones se la
conoce con el nombre de conformes o isogonales.
.
DEFORMACIONES
LA DEFORMACIÓN SUPERFICIAL
Es el consciente entre la superficie S´ medida en el plano y
la superficie S en el elipsoide

Las proyecciones con módulo de deformación superficial igual a

uno, significa que no sufren deformaciones superficiales y se denominan
equivalentes o equiáreas.
 02 CARACTERÍSTICAS DE LAS
PROYECCIONES CARTOGRÁFICAS
Ing. Eduardo J. Garay Cuentas
 CARACTERÍSTICAS PROYECCIONES
CARTOGRÁFICAS (CONFORMES Y EQUIVALENTES)
Proyección Equivalente:
 Las proyecciones Equivalentes o
equiáreas no tienen distorsión en
las áreas
 El concepto de equiárea muestra las
áreas correctamente sobre una base
finita (todo el mapa)
 En este tipo de proyecciones, una
moneda puesta sobre el mapa
cubrirá la misma área en cualquier
parte del mismo.
 Normalmente se distorsionan las
distancias, las formas y la escala.
No obstante, pueden diseñarse
proyecciones que en ciertas partes
retengan tales características.
 Otras denominaciones son:
homolográfica y autálica
Proyección Conforme:
 La mayoría de las proyecciones más
importantes son conformes u ortomórficas.
 En estas proyecciones, los ángulos alrededor
de cada punto relativo y local sobre el mapa
son verdaderos y se muestran correctamente.
 No obstante, en los mapas conformes
globales se presentan puntos singulares, y
por tanto, distorsiones angulares.
 Un resultado importante de la conformalidad
es que la escala local es constante, en cada
dirección, alrededor de cada punto.
 Si los ángulos son correctos, entonces los
meridianos y paralelos se intersecan en
ángulos rectos, de manera similar a la Tierra
real.
 Normalmente, las áreas son aumentadas o
reducidas en el mapa conforme.
 Ningún mapa puede ser conforme y equiárea
 CARACTERÍSTICAS PROYECCIONES
CARTOGRÁFICAS (DIRECCIONES Y ESCALA)
Proyecciones AZIMUTALES:
 Las proyecciones que muestran las
direcciones o azimut de los puntos
correctamente, con respecto al centro,
se conocen como azimutales.
 Las proyecciones azimutales pueden
ser confomes, equiáreas o
equidistantes.
 También existen proyecciones
azimutales para las cuales las
direcciones de todos los puntos son
correctas desde o hacia dos puntos
seleccionados. (son raramente
utilizadas)
ESCALA:
 Ninguna proyección muestra
correctamente la escala sobre todo el
mapa.
 Sin embargo, usualmente se presentan
una o más líneas en las cuales la escala
es verdadera (líneas automecoicas)
 La distribución de tales líneas tiende a
minimizar la distribución del error en la
escala.
 No obstante, algunos errores pueden ser
apreciables. Esto dependerá del área
cubierta y la proyección seleccionada.
 Algunas proyecciones muestran la
escala verdadera entre uno o dos puntos
con respecto a cualquier otro punto
sobre el mapa, o a lo largo de un
meridiano. Tales proyecciones se
denominan equidistantes.
 CARACTERÍSTICAS PROYECCIONES CARTOGRÁFICAS
(RASGOS ESPECIALES)
RASGOS ESPECIALES:
 Bajo ciertos requerimientos, se logra
construir proyecciones cuyas características
son únicas.
 En la proyección Mercator todas las líneas de
rumbo, o de dirección constante, aparecen
como líneas rectas.
 En la proyección Gnomónica, las trayectorias
circulares o rutas más cortas sobre la esfera, Mercator
aparecen como líneas rectas.
 En la proyección estereográfica, los círculos
pequeños y máximos aparecen como círculos
en el mapa. Gnomónica
 Actualmente se diseñan proyecciones para
imágenes satelitales y otras matemáticamente
curiosas, pero poco útiles, tales como
conformes sobre un cuadrado, una elipso, un
triángulo, etc.
Estereográfica
 TIPOS DE CONSTRUCCIÓN
 Existen tres tipos de
superficies desarrollables a Normal Oblicua Transversal
partir de las cuales se

Cilíndrica
construye la mayoría de los
mapas: El cilindro, el cono y
el plano.
 En realidad, las tres son
variaciones del cono: el
cilindro es el límite del
vértice (altura infinita),
Cónica
mientras que el plano es el
límite cuando la altura del
cono es cero.
 El aspecto de cada tipo de
proyección dependerá de la
Azimutal

posición del cilindro, cono o

plano. Normalmente se
tratan las posiciones normal,
oblicua y transversal

http://www.progonos.com/furuti/MapProj/Normal/CartDef/MapDef/mapDef.html
 03 CLASIFICACIÓN DE LAS
PROYECCIONES CARTOGRÁFICAS
Ing. Eduardo J. Garay Cuentas
Existen diferentes criterios según los parámetros
que se consideren
CARTOGRÁFICAS
CLASIFICACIÓN DE LA PROYECCIONES
 SEGÚN EL TIPO
DE DEFORMACION
En función de la variable que conservan una vez
proyectados, existen 4 tipos:
 Proyecciones Conformes: Conservan Ángulos

 Proyecciones Equivalentes: Conservan superficies (áreas)

 Proyecciones Equidistantes: Conservan distancias

 Proyecciones Alifáticas: No conservan ángulos,

superficies ni distancias, pero las deformaciones son
mínimas
Una proyección no puede ser a la vez equidistante y
conforme, ni a la inversa. En cartografía se emplean sobre
todo las proyecciones conformes, ya que interesa la
magnitud angular sobre la superficial.
SEGÚN EL TIPO DE DEFORMACIÓN

(Ángulos) (Superficies )

(Distancias ) Proyección Alifática

 SEGÚN EL TIPO DE DEFORMACIÓN
PROYECCIÓN EQUIVALENTE (CARACTERÍSTICAS)
a) Las proyecciones equivalentes o equiáreas conservan las áreas o
superficies, muestra las áreas correctamente sobre una base finita (todo el
mapa)
b) En este tipo de proyecciones, una moneda puesta sobre el mapa cubrirá la
misma área en cualquier parte del mismo.
c) Normalmente se distorsionan las distancias, las formas y la escala. No
obstante, pueden diseñarse proyecciones que en ciertas partes retengan
tales características.
d) Otras denominaciones son: homolográfica y autálica
 SEGÚN EL TIPO DE DEFORMACIÓN
PROYECCIÓN CONFORME (CARACTERÍSTICAS)
a) La mayoría de las proyecciones más importantes son conformes u
ortomórficas.
b) En estas proyecciones, los ángulos alrededor de cada punto relativo y
local sobre el mapa son verdaderos y se muestran correctamente.
c) No obstante, en los mapas conformes globales se presentan puntos
singulares, y por tanto, distorsiones angulares.
d) La conformalidad se aplica para puntos en el sentido infinitesimal.
e) Un resultado importante de la conformalidad es que la escala local es
constante, en cada dirección, alrededor de cada punto.
f) Si los ángulos son correctos, entonces los meridianos y paralelos se
intersecan en ángulos rectos, de manera similar a la Tierra real.
g) Normalmente, las áreas son aumentadas o reducidas en el mapa
conforme.
h) Ningún mapa puede ser conforme y equiárea
 SEGÚN LA SUPERFICIE
DE PROYECCIÓN
 Proyección acimutal o plana:
aquellas que toman como
superficie de proyección un
plano.
 Proyecciones cónicas : aquellas
que toman como superficie de
proyección un cono.
 Proyecciones cilíndricas:
aquellas que toman como
superficie de proyección un
cilindro.
 SEGÚN LA POSICIÓN DE LA SUPERFICIE
RESPECTO AL EJE DE LA TIERRA
Normal Oblicua Transversal
Según como se encuentre la
superficie de proyección

Cilíndrica
respecto del eje de la Tierra se
las clasifican en:
 Normales: el eje de la
superficie coincide con el eje
de la Tierra
 Transversales: el eje de la
Cónica

superficie de proyección es
perpendicular al eje de la
Tierra.

Oblicuas: el eje de la
superficie de proyección
Azimutal

tiene cualquier otro ángulo,

con respecto al eje de la
tierra.
http://www.progonos.com/furuti/MapProj/Normal/CartDef/MapDef/mapDef.html
SEGÚN EL TIPO DE CONTACTO ENTRE LA
SUPERFICIE RESPECTO DE LA TIERRA

SECANTE TANGENTE
TANGENTE SECANTE
 SEGÚN EL MÉTODO DE
PROYECCIÓN
GEOMÉTRICAS
Son proyecciones matemáticamente geométricas como su nombre lo
indica, y para ello todas tienen los siguientes elementos proyectivos:
 Vértice de proyección: lugar del espacio donde coinciden los rayos
proyectivos.
 Rayos proyectivos: son líneas imaginarias que partiendo del vértice
de proyección, unen al punto objeto en el elipsoide, con el punto
imagen, en el plano.
 Plano de proyección: es el lugar donde se proyectan los puntos, es
decir, el lugar geométrico definido por todos los puntos imagen.
ANALÍTICAS
 Son sistemas de representación cartográfica que no son una
proyección propiamente dicha sino que son ecuaciones que
cumplen una determinada condición, como por ejemplo la
proyección Universal Transversal de Mercator, que su desarrollo
matemático parte de la condición de conformidad.
04 LÍNEAS ORTODRÓMICAS
Y LOXODRÓMICAS
Ing. Eduardo J. Garay Cuentas
LÍNEA ORTODRÓMICA O
LÍNEA GEODÉSICA
Una línea ortodrómica o línea geodésica, es la distancia mas
corta entre dos puntos sobre la superficie del elipsoide.
Una característica de la línea ortodrómica es que presenta un
ángulo diferente con cada meridiano (excepto cuando dicha
ortodrómica coincide con un meridiano o con el ecuador).
La ortodrómica posee tres puntos relevantes que son:
 Puntos de salida (A)

 Punto de llegada (B)

 Vértice – el punto de mayor latitud.

LÍNEA LOXODRÓMICA
Se denomina loxodrómica o loxodromia, a la línea que une dos
puntos cualesquiera de la superficie del elipsoide cortando a
todos los meridianos con el mismo ángulo
 COMPARACIÓN ENTRE LA
ORTODRÓMICA Y LOXODRÓMICA
 Cuando un barco navega siguiendo
rumbo constante, describirá recta
llamada loxodrómica, la cual no
será el camino mas corto entre dos
puntos a recorrer, a la línea de
menor recorrido entre dos puntos
se la denomina ortodrómica.
 Esta diferencia entre el recorrido
loxodrómico y el recorrido
ortodrómico es mayor en zonas
próximas a los polos, por encima
de los 80° de latitud, por lo que en
estas zonas se recurre a otro tipo
de proyecciones para su empleo en
las cartas marinas.
05 PROYECCIONES
CILÍNDRICAS

Ing. Eduardo J. Garay Cuentas

 PROYECCIÓN CILINDRICA
 Si se envuelve un cilindro alrededor de
un globo que representa la Tierra, de
manera que coincida con el ecuador en Caso tangente Caso secante
toda su longitud, los meridianos de
longitud aparecerán como líneas rectas
equidistantes perpendiculares al ecuador
sobre el cilindro.
 Los paralelos de latitud se proyectarán
como líneas rectas paralelas al ecuador
alrededor de la circunferencia del
cilindro y estarán espaciados
matemáticamente.
 En algunos casos los paralelos pueden
proyectarse geométricamente a partir de
un punto común sobre el cilindro, pero
en la mayoría de casos no son
perspectivos.
Proyección Mercator
 El ejemplo mejor conocido de proyección
cilíndrica es la proyección Mercator.
 PROYECCIÓN DE MERCATOR
CARACTERISTICAS
 Proyección conforme, significa que
conserva los ángulos.
 Buena representación de regiones
ecuatoriales
 Proyección muy útil en navegación, las
loxodrómicas (líneas que cortan a todos
los meridianos con el mismo ángulo) se
representan como líneas rectas.
 La deformación aumenta a medida que
nos separamos del ecuador (o de los
paralelos fundamentales en el caso de
cilindro secante)
 Gran distorsión de áreas en regiones
polares (Groenlandia es presentada mas
grande que América del sur, cuando
realmente es 1/8 mas pequeña)
 Presentada por Mercator en 1569
06 PROYECCIONES
CÓNICAS
Ing. Eduardo J. Garay Cuentas
 PROYECCIÓN CONICA
 Una proyección cónica se genera a
partir de un cono sobrepuesto Caso tangente Caso secante
sobre el globo, con su eje dispuesto
a lo largo del eje polar, de manera
que toque el globo a lo largo de un
paralelo específico.
 En este caso, los meridianos se
proyectan como líneas rectas
(radios) a partir del vértice.
 Los paralelos son arcos circulares
alrededor del vértice.
 Los ángulos entre los meridianos
normalmente aparecen menores
que en la realidad.
 En el caso secante esta
construcción no genera una
proyección geométricamente
adecuada.
07 PROYECCIONES PLANAS
O ACIMUTALES
Ing. Eduardo J. Garay Cuentas
 PROYECCIÓN ACIMUTAL O PLANA
CARACTERITICAS
 Las proyecciones acimutales o
planas son aquellas en las que las CASO SECANTE CASO TANGENTE
funciones de transformación para
pasar de la esfera al plano se basan
en principios de la geometría
proyectiva.
 Estas proyecciones se obtienen
proyectando la superficie terrestre
desde un punto llamado vértice de
proyección sobre un plano tangente
o secante a la superficie del
elipsoide (centro de proyección)
 La proyección mantiene sus
propiedades geométricas alrededor
del centro de proyección y las
distorsiones aumentan conforme
nos alejamos de dicho punto
 ELEMENTOS DE UNA PROYECCIÓN
ACIMUTAL O PLANA
Elementos:
Superficie a proyectar: Esfera o
elipsoide
Plano de proyección: Se distinguen
entre polares (normal), meridianas o
ecuatoriales (Transversales) y Oblicuas.
Eje proyectivo: normal a la superficie

PLANO DE PROYECCIÓN
en el punto de tangencia
EJE PROYECTIVO
Vértice de proyección: punto desde el
que se proyecta a través de rayos (se VÉRTICE CENTRO DE
PROYECCIÓN
encuentra en el eje proyectivo)
Rayo Proyectivo: Línea que pasa por el
vértice de la proyección y un punto en
la superficie de referencia. Su
intersección con el plano tangente es el
punto proyectado
Centro de proyección: Punto de
tangencia entre el elipsoide y plano de
proyección
 CLASIFICACIÓN PROYECCIÓN ACIMUTAL
SEGÚN LA POSICIÓN DEL PLANO DE PROYECCIÓN

Polar o Normal: el centro de proyección o

punto de tangencia es el polo

Meridiana o Ecuatorial (Transversal): el centro

de la proyección o punto de tangencia es
cualquier punto del Ecuador

Oblicua: el centro de la proyección o punto de tangencia es

cualquier punto que no sea alguno de los Polos o el Ecuador
 CLASIFICACIÓN PROYECCIÓN ACIMUTAL
SEGÚN LA POSICIÓN DEL VÉRTICE
1 Proyección Estereográfica: cuando el vértice de
la proyección está en el extremo opuesto (polo
opuesto) del diámetro que pasa por el punto de
tangencia

2 Gnomónica o Central: Cuando el vértice de

la proyección es el centro de la superficie de
referencia.

3 Ortográfica: Cuando el vértice de la

proyección está en el infinito
CLASIFICACIÓN PROYECCIÓN ACIMUTAL
SEGÚN LA POSICIÓN DEL VÉRTICE
4. Escenográfica: el vértice de la proyección es
cualquier punto del eje proyectivo exterior a la
superficie de referencia pero a una distancia finita del
plano de proyección.
PROYECCIÓN ACIMUTAL
CARACTERÍSTICAS Ortográfica
Gnomónica

o Las proyecciones acimutales se basan en

un plano tangente a uno de los polos.
o Estas proyecciones se identifican a partir
de la función que las genera y no a partir
del plano como tal, pues todas ellas son
acimutales.
o Los meridianos se proyectan como líneas
rectas irradidadas desde un punto, pero
espaciados en ángulos verdaderos
o Los paralelos de latitud son círculos
completos, centrados en el polo y pueden o
no ser perspectivos.
o La perspectiva de los haces de luz define si
la proyección es ortográfica, gnomónica o
estereográfica.
o En el caso secante, el plano puede cortar el
estereográfica
globo en cualquier paralelo, pero la
utilidad se restringe al caso estereográfico
principalmente
08 PROYECCIONES
OBLICUAS
Ing. Eduardo J. Garay Cuentas
PROYECCIONES OBLICUAS
PROPIEDADES
 La posición de la superficie desarrollable
(cilindro o cono), puede variar de manera que
sus ejes no coincidan con el eje polar y se
generan de esta forma proyecciones oblicuas.
 En este caso, la mayoría de los meridianos y
paralelos dejan de ser líneas rectas y arcos de
circulo. Lo que en la posición normal eran
paralelos estándar, dejan de ser paralelos de
latitud

Mapa Atlantis: versión

oblicua de la proyección
Mollweide‘s

Proyección Hammer,
con coordenadas
rotadas 45°
09 ELIPSE INDICATRIZ
DE TISSOT
Ing. Eduardo J. Garay Cuentas
CÓMO VER LAS DEFORMACIONES

PROYECCIÓN CÓNICA CONFORME DE LAMBERT PROYECCIÓN GAUSS-KRÜGER

Los meridianos y paralelos en el plano son líneas transformadas y

su apariencia es muy distinta según la transformación empleada.
Pueden ser rectas o curvas, e incluso ser distintos entre sí dentro
de una misma proyección.
 ELIPSE INDICATRIZ DE TISSOT
 Consideremos un circunferencia
de radio unitario y centro en O
situado sobre el elipsoide, si no
hubiese deformaciones, a cada
circulo sobre el elipsoide le
corresponde otro circulo de igual
tamaño en el plano.
 Debido a las deformaciones, al
aplicar una determinada
proyección, se transformara, n0
como circunferencia, si no en
muchos aspectos como elipse.
Por ello recibe el nombre de
elipse indicatriz de Tissot.
 ELIPSE INDICATRIZ DE TISSOT
 Se le llama indicatriz
porque, examinando el
aspecto de la
circunferencia
transformado se pueden
valorar qué tipo de
deformaciones existen y su
magnitud. (De algún modo
es una especie de test).
 Una vez considerada la
elipse proyectada sobre el
plano, se representan las
direcciones principales
ELIPSE INDICATRIZ DE TISSOT
PROYECCIONES CONFORMES

Ejemplo:
El círculo se transforma en
otro círculo ya que no hay
variación de forma. El
tamaño sí puede variar
(mayor o menor que el
circulo original ). Por tanto Mapa Conforme:
a = b, pero no Proyección Mercator

necesariamente la unidad y
y la distorsión angular (ω)
será 0.
ELIPSE INDICATRIZ DE TISSOT
PROYECCIONES EQUIDISTANTE

 El círculo se transforma
en una elipse con factor
de escala K igual a la
unidad en la dirección
considerada.
 En el dibujo las
direcciones equidistantes
son de O a 1, 2, 3, y 4
donde la elipse imagen
coincide con la
circunferencia objeto.
 ELIPSE INDICATRIZ DE TISSOT
PROYECCIÓN EQUIAREA O EQUIVALENTE

 Si la proyección es equiárea,
la elipse (a≠b) tendrá la
misma área que el círculo
original.
 La transformada es una elipse
con el producto de los ejes a .
b = 1, ya que si Mapa Equiárea: Proyección
S(superficie)círculo = Hammer

S(superficie)elipse
 Entonces π . r2 = π . a . b, por
lo tanto a . b = 1
 EL CAMPO DE UNA PROYECCIÓN
 Es un concepto muy importante ya que permite conocer el
limite hasta donde es aplicable una determinada
proyección, respecto de un origen, para que las
deformaci0nes que se produzcan no superen un valor fijado
y sean admisibles.
 Por ejemplo: En el caso de las proyecciones conformes de
uso topográfico y navegación, el campo define un valor del
modulo de deformación lineal k por encima del cual no se
puede continuar con la aplicación de esa proyección. El
valor por exceso no debe ser superior a k = 1,0010 lo que
equivale a admitir una diferencia de distancias elipsoide –
plano de 1/1000 (es decir que 1000m sobre el elipsoide se
transformaran como 1001m en la proyección).
 El limite inferior corresponde a una deformación inversa
(los 1000m se transforman como 999m) con un k=0,9990
 LAS LÍNEAS AUTOMECOICAS
 Son aquellas a lo largo de las cuales no existe deformación
lineal. El factor de escala k es la unidad.
 En las proyecciones no equidistantes solo son automecoicas
aquellas líneas de contacto entre el elipsoide y el plano
tangente. Según el sistema proyectivo esta puede ser un
meridiano, en el caso de la proyección Gauss – Krüger, un
paralelo o dos, el caso de la proyección conica de Lambert, el
ecuador u otra línea cualquiera sobre el elipsoide.
 En otras proyecciones no existen líneas automecoicas, sino
un solo punto, este es el caso de las proyecciones planas o
acimutales.
 En los mapas, a lo largo de las líneas automecoicas se dice
que la escala de representación es verdadera.
10 PROYECCIONES DE
USO EN BOLIVIA
Ing. Eduardo J. Garay Cuentas
PROYECCIONES DE USO EN BOLIVIA

El Instituto Geográfico Militar IGM es el organismo oficial

responsable de la generación de la cartografía base del
país.
En el País para la representación cartográfica se utilizan
dos sistemas de proyección:

1. Proyección Universal Transversa de Mercator (UTM)

2. Proyección Cónica Conforme de Lambert para Bolivia
(CCLB)
10.1 PROYECCIÓN UTM
Ing. Eduardo J. Garay Cuentas
 PROYECCIÓN MERCATOR
Gerhard Kremer (1541), más conocido como Mercator.

Ortodrómica

Loxodrómica

Kramer en 1541 desarrolla la Proyección Conforme de Mercator para fines de navegación marítima, en donde se puede
apreciar la loxodrómica como línea recta y la ortodrómica como línea curva
 ANTECEDENTES
Proyección Transversa de Mercator
Johann Heinrich Lambert (1728-1777). Autor de varias proyecciones y
desarrollos publicó en 1772 la versión esférica de la Transversa de
Mercator.
Carl Fiedrich Gauss (1777-1855). 1822 la proyección transversa de
Mercator desarrolla un tratamiento matemáticamente preciso, donde la
Tierra fuese considerada elipsódica.
En 1912 L.Krüger publicó una serie de fórmulas en las que se
detallaba la transformación elipsoide - plano para puntos del elipsoide,
por ello se la conoce con el nombre de Proyección de Gauss-Krüger.

D = 3º a 6º

K=1
 PROYECCIÓN GAUSS-KRÜGER
CLASIFICACIÓN
 Transversa
 Cilíndrica
 Conforme

GRATÍCULA
 El meridiano central, el
ecuador y meridianos a 90º
del meridiano central son
líneas rectas. Los demás
meridianos y paralelos son
curvas complejas, cóncavas
hacia el meridiano central y el
polo más cercano,
respectivamente.
 Polos: Puntos a lo largo del
meridiano central
 Simetría: Alrededor de
cualquier meridiano central y
el ecuador.
PROYECCIÓN GAUSS-KRÜGER
ESCALA
 Verdadera a lo largo del
meridiano central (línea
automecoica)
 Constante a lo largo de cualquier
línea paralela al meridiano
central (aproximadamente rectas
en el caso elipsoidal)
 Crece con la distancia a partir del
meridiano central
 Se hace infinita a 90º con
respecto al meridiano central.
DISTORSIÓN
 Las indicatrices aparecen como
círculos, indicando conformidad,
pero creciendo a partir del
meridiano central con gran
distorsión al 90° del mismo.
 PROYECCIÓN GAUSS-KRÜGER

 Construcción:
 Proyectada en un cilindro envuelto
alrededor del globo y tangente al
meridiano central o secante a lo
largo de dos círculos menores,
equidistantes del meridiano central.
 No está proyectada geométricamente
(perspectivamente)
 Las líneas de rumbo (loxodrómicas),
generalmente, no son rectas

 Uso:
 Mapas topográficos de escalas
medias a pequeñas
 Es la base del sistema Universal
Transversal de Mercator (UTM)
 Recomendable para la
representación conforme de
territorios con extensión
predominantemente norte -sur
 Origen
 Presentada por Johann Heinrich Lambert
(Alsacia) en 1772
 Fórmulas elipsoidales desarrolladas por Carl
Friedrich Gauss (Alemania) en 1822 y por L.
Krüger (Alemania) 1912.
 Otros nombres:
 Conforme de Gauss (en la forma elipsoidal)
 Transversal de Mercator
 Transversal cilíndrica ortomórfica.
PROYECCIÓN GAUSS-KRÜGER (FÓRMULAS)
e 2 = f (2 − f )
SÍMBOLOS Y DEFINICIONES: f
n=
a semieje mayor del elipsoide (2 − f )
f aplanamiento del elipsoide a  1 1 4 
aˆ = 1 + n2 + n + ... + 
e2 primera excentricidad al cuadrado (1 + n)  4 64 
φ latitud geodésica (positiva al norte)
λ longitud geodésica (positiva al este) Conversión de coordenadas geodésicas (φ,λ) a
coordenadas de la malla (x,y)
x coordenada norte de la malla
y coordenada este de la malla
Definiendo la latitud conforme como:
λ 0 longitud del meridiano central
k0 factor de escala meridiano central  * =  − sen cos ( A + Bsen2 + Csen4 + Dsen6 + ...+)
δλ diferencia λ-λ0
FN Falso Norte
La relación con la latitud isométrica (psi) es:
FE Falso Este
Los ángulos están expresados en radianes;
x es la coordenada Norte; y es la
coordenada Este.
 = ln tan( / 4 +  * / 2)
Se definen los siguientes parámetros:
PROYECCIÓN GAUSS-KRÜGER (FÓRMULAS)
 Para los coeficientes A, B, C y D, se tienen:  Con los coeficientes:

1 2 5 3 41 4
A=e 2 1 = n − n 2 + n + n + ... +
2 3 16 180
B=
1
6
(
5e 4 − e 6 ) 13 3
 2 = n 2 − n3 +
557 4
n + ... +
48 5 1440

C=
1
120
(
104e 6 − 45e8 + ... ) 3 =
61 3 103 4
240
n −
140
n + ... +

( )
1 49561 4
D= 1237e8 + ... + 4 = n + ... +
1260 161280

 Sean
 =  − 0
 ' = arctan(tan  * / cos  )
 ' = arctan(cos  * sen )

 Entonces:

x = k0 aˆ ( '+ 1sen2 'cosh 2 '+  2 sen4 'cosh 4 '+  3 sen6 'cosh 6 '+  4 sen8 'cosh 8 '+ ...+) + FN
y = k0 aˆ ( '+ 1c os 2 ' sen h 2 '+  2 c os 4 ' sen h 4 '+  3 cos 6 ' sen h 6 '+  4 sen8 'cosh 8 '+ ...+) + FE
PROYECCIÓN UTM
CARACTERÍSTICAS

 Fue adoptada por el ejército de Estados Unidos en 1947 para

obtener coordenadas rectangulares sobre todo el mundo (mapas
separados de cobertura global).
 Utiliza como base el sistema de proyección Gauss-Krüger para la
cual se han aplicado parámetros específicos.
 Es de uso universal entre los 84°N y 80°S
 Bajo este sistema, la tierra, está dividida en 60 zonas o husos,
de 6º de longitud, dichas zonas están numeradas de 1 a 60,
hacia el este desde el antimeridiano 180.
 De sur a norte, se emplean letras (C a la X sin I ni O) en la
designación de las bandas, de 8 º de latitud, comenzando por C
a los 80ºS.
 La proyección UTM al ser conforme conserva, por lo tanto, los
ángulos (formas) Pero Distorsiona otras propiedades.
(Superficies y distancias)
PROYECCIÓN UTM
ZONAS DE PROYECCIÓN
 PROYECCIÓN UTM
CONSIDERACIONES
 Este sistema representa el inconveniente de
que no puede aplicarse a grandes
extensiones, pues alcanzan unas
deformaciones intolerables. Para subsanar
el problema, se subdivide el Globo en 60
husos iguales de 6° de longitud.
 Por la misma razón, tampoco es aplicable a
altas latitudes, por lo cual se limita a los
84°N y 80°S de latitud Norte y Sur. En los
polos se emplea el sistema UPS (Universal
Polar Stereographic)
 Cada zona se proyecta separadamente como
el caso secante de Gauss-Krüguer
 El factor de escala en el meridiano central
es 0,9996, así que las líneas a 1°37´al este y
oeste presentaran escala verdadera
 Clasificación de la Proyección UTM

- Planas o Azimutales
Según la figura de proyección - Cilíndricas
- Cónicas

Según la posición de la superficie - Directas

respecto al eje de la Tierra - Transversales

- Oblicuas
Según el tipo de contacto entre la - Tangentes
superficie respecto de la Tierra - Secantes

- Conformes
Según el tipo de deformaciones
- Equidistantes
- Equivalentes
Proyección Universal Transversa de Mercator (UTM)

Módulo de deformacion lineal

Longitud Meridiano central sobre el plano L’
=K
K0 = 0,9996
Longitud Meridiano central sobre el elipsoide L 0
K= 1 K= 1
Proyección Universal Transversa de Mercator (UTM)
Análisis de una zona cualquiera
Coord N (Y)
9.328.093,831 m MC 84º N
9.000.000 m
8.000.000 m
3º al W 3º al E
7.000.000 m

6.000.000 m

5.000.000 m
180 km 180 km
4.000.000 m

3.000.000 m

N(Y) 2.000.000 m N (Y)

Falso Origen
1.000.000 m
E(X) Coord N (Y)
Ecuador
(0,0) E(X) 0 m 10.000.000 m
Coord E (X)
Origen Hemisferio Norte 9.000.000 m
200.000 m

300.000 m

400.000 m

700.000 m
600.000 m

800.000 m
500.000 m
8.000.000 m

7.000.000 m

6.000.000 m

5.000.000 m
K0 = 0,9996

4.000.000 m
K=1

K=1

Origen Hemisferio Sur

3.000.000 m
N(Y)
2.000.000 m
1.118.414,184 m
(0,0) E(X) 80º S
 ZONAS DE PROYECCIÓN UTM PARA
LA CARTOGRAFÍA DE BOLIVIA
Zonas UTM
Latitud
 70o 69o 68o 67o 66o 65o 64o 63o 62o 61o 60o 59o 58o
9o 9o

ZONAS UTM 10 o
Zona 19 Zona 20 Zona 21
10o

BOLIVIA 11o Cobija 11o

12o 12o

En el sistema 13o 13o

de proyección 14o 14o

UTM, Bolivia 15o

Trinidad

15o

se encuentra en 16o 16o

las Zonas 19, La Paz

17o

20 y 21, franjas
17o
Cochabamba
Santa Cruz de la Sierra
Oruro

o bandas L y K
18o 18o

Sucre
19o 19o
Potosí

20o 20o

21o 21o
Tarija

22o 22o

23o 23o

24o 24o
70o 69o 68o 67o 66o 65o 64o 63o 62o 61o 60o 59o 58o
PROYECCIÓN UTM EN BOLIVIA
Un aspecto importante a tener en cuenta es que no es posible representar a
todo el mapa de Bolivia en proyección UTM, dado que las deformaciones que se
producen son muy importantes, más teniendo en cuenta que Bolivia se extiende
desde los 57° 27´ 12’’ W a 69° 38´ 40’’ W, lo que significa una diferencia de
longitud de 12°11´28’’. En la dirección Este-Oeste.
Cada una de las zonas es totalmente independiente y no es posible juntar una
con otra, la Figura muestra el mapa de Bolivia en las tres zonas UTM.
19 20 21

Para la
representación
cartográfica de
todo el país se
utiliza la
proyección cónica
de Lambert
10.2 PROYECCIÓN CONICA
DE LABERT
Ing. Eduardo J. Garay Cuentas
PROYECCIÓN CÓNICA CONFORME
DE LAMBERT PARA BOLIVIA (CCLB)

Es la proyección es la utilizada por el IGM para la

elaboración de mapas cartográficos a escala
1:1.000.000 y tiene la particularidad de poder
representar a todo el país.
Es una proyección cónica directa (el eje del cono
coincide con el eje de rotación de la Tierra con el
vértice del en el hemisferio sur), secante, ya que
corta al elipsoide según dos paralelos de secancia.
Además la proyección es conforme, lo cual indica
que los ángulos medidos sobre el elipsoide son los
mismos que se miden en el plano.
Los meridianos son rectas concéntricas al Polo Sur
y los paralelos son arcos de circunferencias que
cortan perpendicularmente a los meridianos.
 Clasificación de las Proyecciones Conica

- Planas o Azimutales
Según la superficie de proyección - Cilíndricas
- Cónicas
- Polisuperficies
Según la posición de la superficie - Directas

respecto al eje de la Tierra - Transversales

- Oblicuas
Según el tipo de contacto entre la - Tangentes
superficie respecto de la Tierra - Secantes

- Conformes
Según el tipo de deformaciones
- Equidistantes
- Equivalentes
PROYECCIÓN CÓNICA CONFORME DE
LAMBERT PARA BOLIVIA (CCLB)
Los paralelos de secancia, donde el cono corta al
elipsoide tienen factor de escala K = 1, significando que
sobre ellos no hay deformación, no así en el resto del
plano.
Esta proyección no es Universal, sino que cada país la
acomoda a las mejores condiciones, determinando de
esta manera los parámetros, En general los parámetros
que se emplean son los siguientes:
1. Paralelo Estándar 1(Paralelo de secancia): 11º 30’ S

2. Paralelo Estándar 2(Paralelo de secancia): 21º 30’ S

3. Meridiano Central: 64º W

PROYECCIÓN CÓNICA CONFORME DE
LAMBERT PARA BOLIVIA (CCLB)
El Falso Origen para el sistema se encuentra en el punto de latitud φ = 24º
S y longitud Oeste λ = 64º W, asignándose al Falso Norte el valor N(Y) = 0
m y al Falso Este E(X) = 1.000.000 m, de esta manera se evita tener valores
negativos.
Estos parámetros son necesarios introducir en los programas de cálculo de
coordenadas como también en la configuración del Sistema de Información
Geográfica para la representación de un determinado proyecto.
Cuando analizamos el mapa de Bolivia a escala 1:1.000.000, podemos
apreciar que no tiene cuadrículas, sino que por ser una escala pequeña, se
representan los paralelos y meridianos y por lo tanto no tienen coordenadas
planas, pero en la implementación de un Sistema de Información
Geográfica, los valores de coordenadas planas son necesarios para los
cálculos.
Si bien no se la emplea para proyectos de ingeniería, su utilización es
posible y se puede utilizar en proyectos carreteros que tienen larga
extensión en la dirección este-oeste ya que permite representar todo el país.
Con respecto a las deformaciones lineales, al revés de la proyección UTM,
los puntos que están sobre un mismo paralelo, tienen el mismo factor de
escala, variando en la dirección norte-sur.
 70o 69o 68o 67o 66o 65o 64o 63o 62o 61o 60o 59o 58o

CCLB
9o 9o

K= 1,003400274730
10o 10o

Parámetros de la proyección
11o Cobija 11o
K= 1 Cónica Conforme de Lambert
o
12 12 o

para Bolivia
o
13 13 o

14o 14o
Trinidad

15 o
15o
Meridiano Central: 64 W

16o 16o
Latitud de Origen: 24 S
La Paz K= 0,996217801274
17o 17o
Cochabamba Latitud Estándar 1: 11 30 S
Santa Cruz de la Sierra
Oruro
18o 18o
Latitud Estándar 2: 21 30 S
Sucre
19o 19o
Potosí

20o 20o Falso Norte: 0 m

21o 21o Falso Este: 1000000 m
Tarija K= 1
22o 22o

N
K= 1,0024555443466
23o 23o

24o
70o 69o 68o 67o 66o 65o 64o 63o
E 62 o
61o 60o 59o 58o
24o
11 PROYECCIÓN
ESTEREOGRÁFICA POLAR UPS
Ing. Eduardo J. Garay Cuentas
PROYECCIÓN ESTEREOGRÁFICA POLAR UPS
Para la cartografía de zonas existentes en los polos se
emplea el sistema de coordenadas UPS (Universal Polar
Stereographic) como complemento a la UTM

Zona de cobertura:
Norte: 84°N a 90°N
Sur: 80°S a 90°S

Solapamiento con UTM 30º

12 CARTOGRAFÍA OFICIAL DE
BOLIVIA
Ing. Eduardo J. Garay Cuentas
GRACIAS POR SU
ATENCIÓN
