Universidad de Guayaquil

Facultad de Ciencias Matemáticas y Físicas

Carrera de Ingeniería en tecnología de la información

COMUNICACIÓN DE DATOS

PRIMER PARCIAL

INFORME TÉCNICO 1:

FECHA: 16 de febrero del 2022 PARALELO: TIN-S-MA-3-4 PERIODO: 2021 CII

DOCENTE: Mg. Fausto Orozco Lara

Realizado por: Navarro Segura Erika, Núñez Lomas María y San Lucas Cujilan Anthony

1. Escenario Propuesto

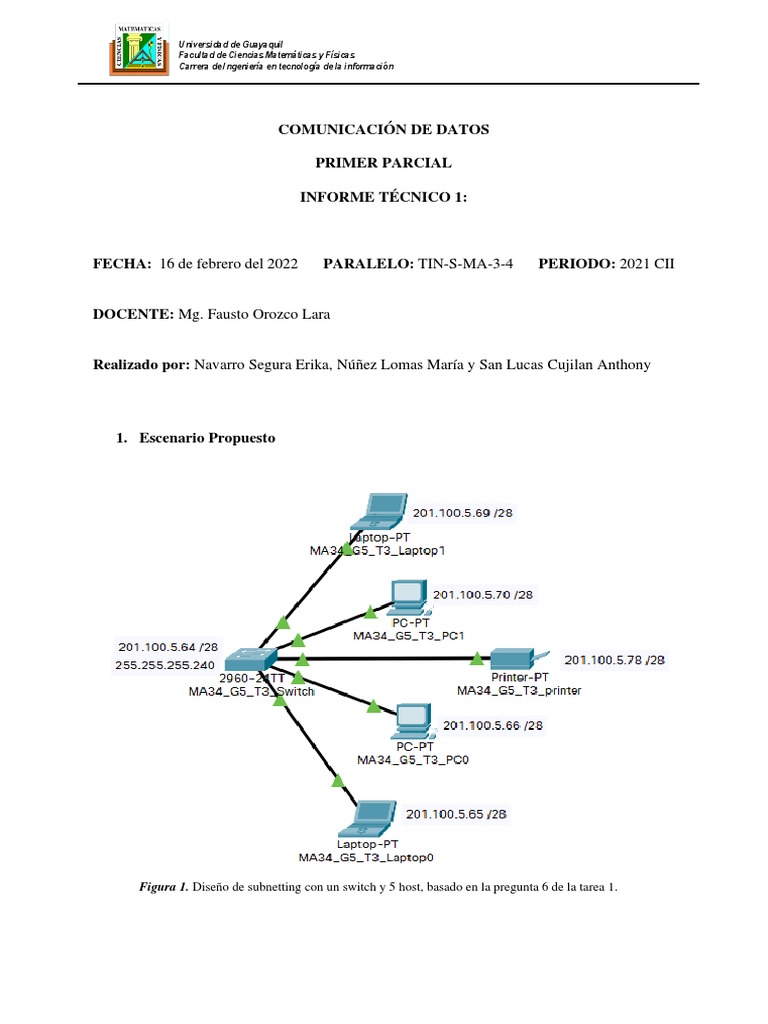

Figura 1. Diseño de subnetting con un switch y 5 host, basado en la pregunta 6 de la tarea 1.

 Universidad de Guayaquil
Facultad de Ciencias Matemáticas y Físicas
Carrera de Ingeniería en tecnología de la información

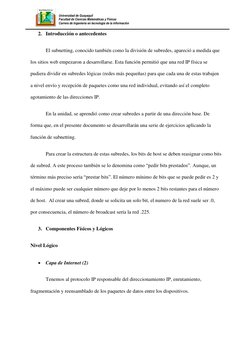

2. Introducción o antecedentes

El subnetting, conocido también como la división de subredes, apareció a medida que

los sitios web empezaron a desarrollarse. Esta función permitió que una red IP física se

pudiera dividir en subredes lógicas (redes más pequeñas) para que cada una de estas trabajen

a nivel envío y recepción de paquetes como una red individual, evitando así el completo

agotamiento de las direcciones IP.

En la unidad, se aprendió como crear subredes a partir de una dirección base. De

forma que, en el presente documento se desarrollarán una serie de ejercicios aplicando la

función de subnetting.

Para crear la estructura de estas subredes, los bits de host se deben reasignar como bits

de subred. A este proceso también se lo denomina como “pedir bits prestados”. Aunque, un

término más preciso sería “prestar bits”. El número mínimo de bits que se puede pedir es 2 y

el máximo puede ser cualquier número que deje por lo menos 2 bits restantes para el número

de host. Al crear una subred, donde se solicita un solo bit, el numero de la red suele ser .0,

por consecuencia, el número de broadcast sería la red .225.

3. Componentes Físicos y Lógicos

Nivel Lógico

• Capa de Internet (2)

Tenemos al protocolo IP responsable del direccionamiento IP, enrutamiento,

fragmentación y reensamblado de los paquetes de datos entre los dispositivos.

 Universidad de Guayaquil
Facultad de Ciencias Matemáticas y Físicas
Carrera de Ingeniería en tecnología de la información

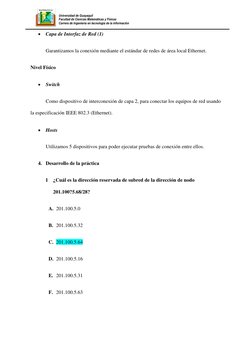

• Capa de Interfaz de Red (1)

Garantizamos la conexión mediante el estándar de redes de área local Ethernet.

Nivel Físico

• Switch

Como dispositivo de interconexión de capa 2, para conectar los equipos de red usando

la especificación IEEE 802.3 (Ethernet).

• Hosts

Utilizamos 5 dispositivos para poder ejecutar pruebas de conexión entre ellos.

4. Desarrollo de la práctica

1 ¿Cuál es la dirección reservada de subred de la dirección de nodo

201.100?5.68/28?

A. [Link]

B. [Link]

C. [Link]

D. [Link]

E. [Link]

F. [Link]
 Universidad de Guayaquil
Facultad de Ciencias Matemáticas y Físicas
Carrera de Ingeniería en tecnología de la información

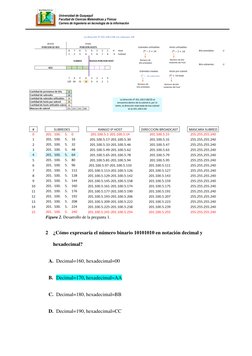

Figura 2. Desarrollo de la pregunta 1.

2 ¿Cómo expresaría el número binario 10101010 en notación decimal y

hexadecimal?

A. Decimal=160, hexadecimal=00

B. Decimal=170, hexadecimal=AA

C. Decimal=180, hexadecimal=BB

D. Decimal=190, hexadecimal=CC
 Universidad de Guayaquil
Facultad de Ciencias Matemáticas y Físicas
Carrera de Ingeniería en tecnología de la información

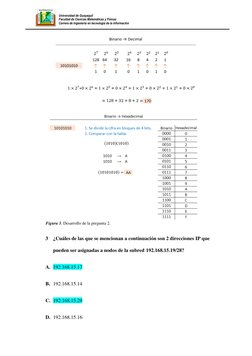

Figura 3. Desarrollo de la pregunta 2.

3 ¿Cuáles de las que se mencionan a continuación son 2 direcciones IP que

pueden ser asignadas a nodos de la subred [Link]/28?

A. [Link]

B. [Link]

C. [Link]

D. [Link]
 Universidad de Guayaquil
Facultad de Ciencias Matemáticas y Físicas
Carrera de Ingeniería en tecnología de la información

E. [Link]

F. Ninguna de las que se menciona.

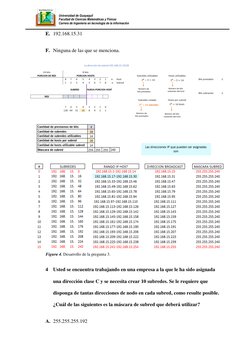

Figura 4. Desarrollo de la pregunta 3.

4 Usted se encuentra trabajando en una empresa a la que le ha sido asignada

una dirección clase C y se necesita crear 10 subredes. Se le requiere que

disponga de tantas direcciones de nodo en cada subred, como resulte posible.

¿Cuál de las siguientes es la máscara de subred que deberá utilizar?

A. [Link]
 Universidad de Guayaquil
Facultad de Ciencias Matemáticas y Físicas
Carrera de Ingeniería en tecnología de la información

B. [Link]

C. [Link]

D. [Link]

E. [Link]

F. Ninguna de las que se menciona.

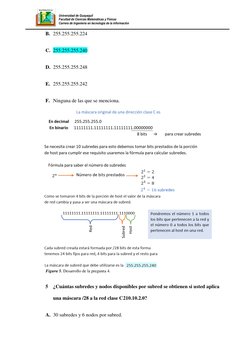

Figura 5. Desarrollo de la pregunta 4.

5 ¿Cuántas subredes y nodos disponibles por subred se obtienen si usted aplica

una máscara /28 a la red clase C [Link]?

A. 30 subredes y 6 nodos por subred.

 Universidad de Guayaquil
Facultad de Ciencias Matemáticas y Físicas
Carrera de Ingeniería en tecnología de la información

B. subredes y 30 nodos por subred.

C. subredes y 32 nodos por subred.

D. 32 subredes y 8 nodos por subred.

E. 14 subredes y 14 nodos por subred.

F. Ninguna de las anteriores.

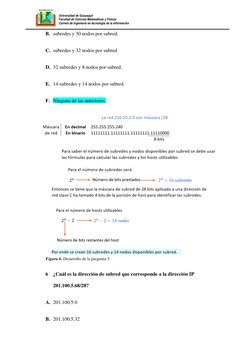

Figura 6. Desarrollo de la pregunta 5.

6 ¿Cuál es la dirección de subred que corresponde a la dirección IP

[Link]/28?

A. [Link]

B. [Link]
 Universidad de Guayaquil
Facultad de Ciencias Matemáticas y Físicas
Carrera de Ingeniería en tecnología de la información

C. [Link]

D. [Link]

E. [Link]

F. [Link]

Figura 6. Desarrollo de la pregunta 5.

Figura 7. Desarrollo de la pregunta 6.

7 Considere las siguientes direcciones IP expresadas en binario:

A. 01100100.00001010.11101011.00100111

B. 10101100.00010010.10011110.00001111

C. 11000000.10100111.10110010.01000101
 Universidad de Guayaquil
Facultad de Ciencias Matemáticas y Físicas
Carrera de Ingeniería en tecnología de la información

¿Cuáles de las siguientes afirmaciones son correctas respecto de estas 3

direcciones? (Elija 3)

A. La dirección C es una dirección pública clase C.

B. La dirección C es una dirección privada clase C.

C. La dirección B es una dirección pública clase B.

D. La dirección A es una dirección pública clase A.

E. La dirección B es una dirección privada clase B.

F. La dirección A es una dirección privada clase A.

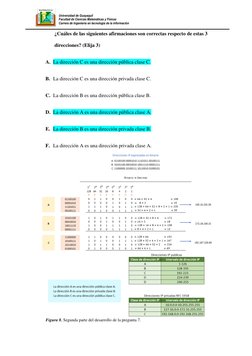

Figura 8. Segunda parte del desarrollo de la pregunta 7.

 Universidad de Guayaquil
Facultad de Ciencias Matemáticas y Físicas
Carrera de Ingeniería en tecnología de la información

8 Si usted deseara tener 12 subredes con un ID de red Clase C, ¿qué máscara

de subred debería utilizar?

A. [Link]

B. [Link]

C. [Link]

D. [Link]

Figura 9. Desarrollo de la pregunta 8.

9 Ud. ha dividido en subredes la red [Link] utilizando una máscara de

subred /28. ¿Cuántas subredes utilizables y direcciones de nodo utilizables

por subred obtienen de esta manera?

A. 62 redes y 2 nodos.

B. 6 redes y 30 nodos.
 Universidad de Guayaquil
Facultad de Ciencias Matemáticas y Físicas
Carrera de Ingeniería en tecnología de la información

C. 8 redes y 32 nodos.

D. 16 redes y 16 nodos.

E. 14 redes y 14 nodos.

Figura 10. Desarrollo de la pregunta 9.

10 Utilizando la dirección de clase C [Link], necesita generar 28 subredes.

¿Qué máscara de subred deberá utilizar?

A. [Link]

B. [Link]

C. [Link]
 Universidad de Guayaquil
Facultad de Ciencias Matemáticas y Físicas
Carrera de Ingeniería en tecnología de la información

D. [Link]

E. [Link]

Figura 11. Desarrollo de la pregunta 10.

11 A Ud. le ha sido asignada una dirección de red clase C. Su Director le ha

solicitado crear 30 subredes con al menos 5 nodos por subred para los

diferentes departamentos en su organización. ¿Cuál es la máscara de subred

que le permitirá crear esas 30 subredes?

 Universidad de Guayaquil
Facultad de Ciencias Matemáticas y Físicas
Carrera de Ingeniería en tecnología de la información

Figura 12. Desarrollo de la pregunta 11.

12 Dada la dirección IP [Link]/24, ¿cuál es el número total de redes y el

número total de nodos por red que se obtiene?

A. 1 red con 254 nodos.

B. 2 redes con 128 nodos.

C. 4 redes con 64 nodos.

D. 6 redes con 30 nodos.

Figura 13. Desarrollo de la pregunta 12.

13 Utilizando una dirección de red clase C, Ud. necesita 5 subredes con un

máximo de 17 nodos en cada una de esas subredes. ¿Qué máscara de subred

deberá utilizar?

A. [Link]
 Universidad de Guayaquil
Facultad de Ciencias Matemáticas y Físicas
Carrera de Ingeniería en tecnología de la información

B. [Link]

C. [Link]

D. [Link]

Figura 14. Desarrollo de la pregunta 13.

14 Partiendo de la red [Link]/28, identifique las direcciones de nodo

válidas (elija 3).

A. [Link]

B. [Link]

C. [Link]
 Universidad de Guayaquil
Facultad de Ciencias Matemáticas y Físicas
Carrera de Ingeniería en tecnología de la información

D. [Link]

E. [Link]

F. [Link]

Figura 15. Desarrollo de la pregunta 14.

15 Utilizando la dirección [Link]/28, ¿cuántas subredes y cuántos nodos por

subred están disponibles?

A. 62 subredes y 2 nodos

B. 6 subredes y 30 nodos

C. 8 subredes y 32 nodos
 Universidad de Guayaquil
Facultad de Ciencias Matemáticas y Físicas
Carrera de Ingeniería en tecnología de la información

D. subredes y 16 nodos

E. 14 subredes y 14 nodos

Figura 16. Desarrollo de la pregunta 15.

16 ¿Cuál es una dirección de difusión perteneciente a la red 192?57.78.0/27?

A. [Link]

B. [Link]

C. [Link]

D. [Link]

E. [Link]

F. [Link]
 Universidad de Guayaquil
Facultad de Ciencias Matemáticas y Físicas
Carrera de Ingeniería en tecnología de la información

Figura 17. Desarrollo de la pregunta 16.

17 ¿Cuál de los siguientes es el rango de nodo válido para la dirección IP

[Link] /[Link]?

A. [Link]-190

B. [Link]-191

C. [Link]-190

D. [Link]-192

Figura 18. Primera parte del desarrollo de la pregunta 17.

 Universidad de Guayaquil
Facultad de Ciencias Matemáticas y Físicas
Carrera de Ingeniería en tecnología de la información

Figura 19. Segunda parte del desarrollo de la pregunta 17.

18 ¿Cuál es la dirección de broadcast de la dirección de subred 192.168?99.20 /

[Link]?

A. [Link]

B. [Link]

C. [Link]

D. [Link]

Figura 20. Desarrollo de la pregunta 18.

 Universidad de Guayaquil
Facultad de Ciencias Matemáticas y Físicas
Carrera de Ingeniería en tecnología de la información

Tabla 1

Descripción de direccionamiento IP del diseño de subnetting

Nombre de equipo Interfaz Dirección IP Mascara red Puerta de enlace

MA34_G5_T3_PC0 FastEthernet0 [Link] [Link] [Link]

MA34_G5_T3_PC1 FastEthernet0 [Link] [Link] [Link]

MA34_G5_T3_Laptop0 FastEthernet0 [Link] [Link] [Link]

MA34_G5_T3_Laptop1 FastEthernet0 [Link] [Link] [Link]

MA34_G5_T3_printer FastEthernet0 [Link] [Link] [Link]

4.1. Configuración de Equipos de Comunicación

Para configurar el direccionamiento de los equipos en el programa Packet tracer

podemos seleccionar al dispositivo y hacer uso del apartado Desktop e IP Configuration

desde ahí podemos asignar la dirección IP y la máscara de red, como se muestra en la Figura

2.

Figura 2. Configuración IP mediante interfaz gráfica del dispositivo MA34_G5_T3_Laptop0

 Universidad de Guayaquil
Facultad de Ciencias Matemáticas y Físicas
Carrera de Ingeniería en tecnología de la información

Además, podemos asignar dirección IP y máscara de red mediante consola, haciendo

uso del comando ipconfig como se muestra en la Figura 3, y posteriormente hacer la

comprobación mediante el mismo comando.

Figura 3. Configuración IP mediante consola en el dispositivo MA34_G5_T3_PC0

5. Pruebas de Conectividad y acceso a servicio

− Evidencias de comunicación entre estaciones de trabajo (ping).

Para evidenciar la conectividad haremos una prueba desde el dispositivo

MA34_G5_T3_Laptop0 a MA34_G5_T3_printer, haciendo uso del comando ping y sus

direcciones IP respectivas como se muestra en la Figura 4.

Figura 4. Prueba de comunicación entre el dispositivo MA34_G5_T3_Laptop0 y

MA34_G5_T3_printer
 Universidad de Guayaquil
Facultad de Ciencias Matemáticas y Físicas
Carrera de Ingeniería en tecnología de la información

Como se puede ver en la Figura 4 hemos recibido respuesta, por lo tanto, la prueba de

comunicación ha sido exitosa. Por último, una prueba de comunicación entre el dispositivo

[Link] y [Link] haciendo uso del comando ping como se muestra en la Figura

5.

Figura 5. Prueba de comunicación entre el dispositivo MA34_G5_T3_PC0 y MA34_G5_T3_Laptop1

En este caso también hemos realizado una prueba de comunicación exitosa, lo que

demuestra que el diseño de subnetting es correcto.

6. Conclusiones/Recomendaciones

El subnetting es una herramienta muy útil al momento de hacer redes, permite un

mejor control sobre ellas y una transferencia de archivos más rápida.

No siempre es necesario subdividir una red pequeña. Sin embargo, en el caso de redes

grandes a muy grandes, la división de subredes es necesario.

La división en subredes permite crear múltiples redes lógicas de un único

bloque de direcciones. Como usamos un router para conectar estas redes, cada interfaz en un

router debe tener un ID único de red. Cada nodo en ese enlace está en la misma red.
 Universidad de Guayaquil
Facultad de Ciencias Matemáticas y Físicas
Carrera de Ingeniería en tecnología de la información

Es importante tener conocimientos claros acerca de las direcciones IP y cuál es su

funcionamiento, lo que ayudara a decidir qué tipo o clase de direccionamiento IP debemos

utilizar de acuerdo a nuestras necesidades ya sea en el hogar, empresa pública o privada.

Bibliografía

Digital Guide IONOS. (16 de 08 de 2019). Obtenido de

[Link]
subredes/
Gómez, J. (2011). Obtenido de
[Link]
o/[Link]
Peinado, J. (31 de 10 de 2013). Slideshare. Obtenido de
[Link]
