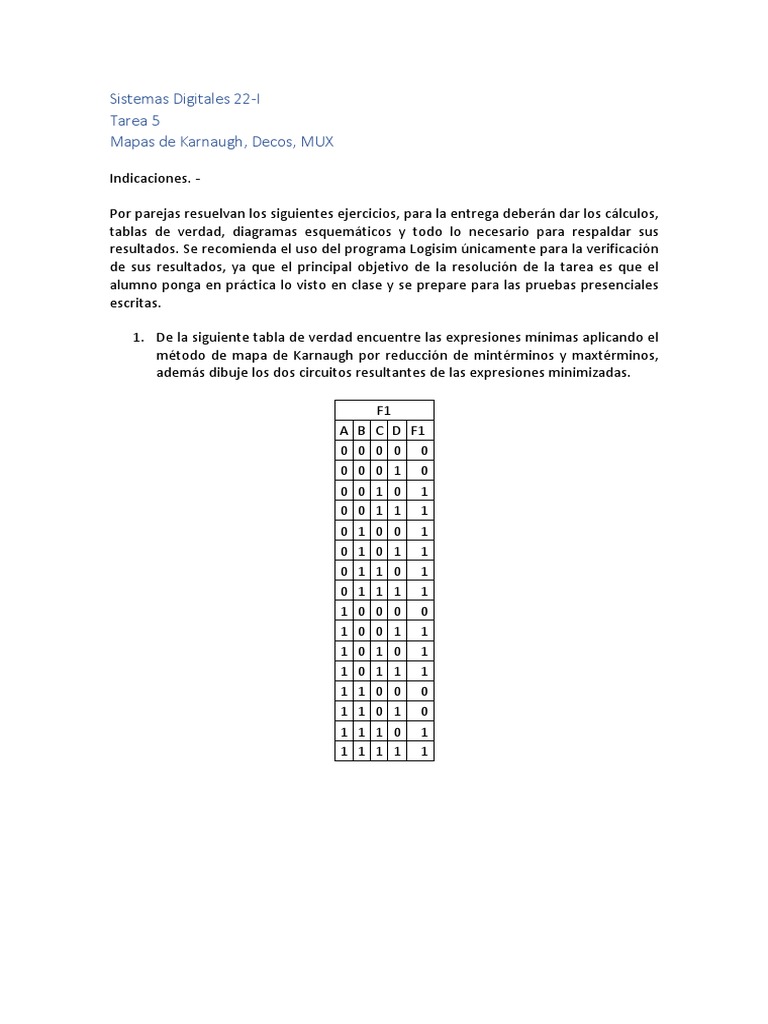

Sistemas Digitales 22-I

Tarea 5
Mapas de Karnaugh, Decos, MUX

Indicaciones. -

Por parejas resuelvan los siguientes ejercicios, para la entrega deberán dar los cálculos,
tablas de verdad, diagramas esquemáticos y todo lo necesario para respaldar sus
resultados. Se recomienda el uso del programa Logisim únicamente para la verificación
de sus resultados, ya que el principal objetivo de la resolución de la tarea es que el
alumno ponga en práctica lo visto en clase y se prepare para las pruebas presenciales
escritas.

1. De la siguiente tabla de verdad encuentre las expresiones mínimas aplicando el

método de mapa de Karnaugh por reducción de mintérminos y maxtérminos,
además dibuje los dos circuitos resultantes de las expresiones minimizadas.

F1
A B C D F1
0 0 0 0 0
0 0 0 1 0
0 0 1 0 1
0 0 1 1 1
0 1 0 0 1
0 1 0 1 1
0 1 1 0 1
0 1 1 1 1
1 0 0 0 0
1 0 0 1 1
1 0 1 0 1
1 0 1 1 1
1 1 0 0 0
1 1 0 1 0
1 1 1 0 1
1 1 1 1 1
2. De la siguiente tabla de verdad encuentre las expresiones mínimas aplicando el
método de mapa de Karnaugh por reducción de mintérminos y maxtérminos,
además dibuje los dos circuitos resultantes de las expresiones minimizadas.

F2
X Y Z W F2
0 0 0 0 0
0 0 0 1 0
0 0 1 0 1
0 0 1 1 1
0 1 0 0 0
0 1 0 1 0
0 1 1 0 1
0 1 1 1 0
1 0 0 0 0
1 0 0 1 0
1 0 1 0 1
1 0 1 1 1
1 1 0 0 0
1 1 0 1 0
1 1 1 0 1
1 1 1 1 1

3. Observe el siguiente diagrama esquemático y obtenga la tabla de verdad que

describa su correcto funcionamiento, encuentre las ecuaciones mínimas
aplicando mapas-K tanto para mintérminos como para maxtérminos, finalmente
dibuje los circuitos resultantes de las ecuaciones encontradas.

4. Observe el siguiente diagrama esquemático y obtenga la tabla de verdad que

describa su correcto funcionamiento, encuentre las ecuaciones mínimas
aplicando mapas-K tanto para mintérminos como para maxtérminos, finalmente
dibuje los circuitos resultantes de las ecuaciones encontradas.
5. Observe el siguiente diagrama esquemático y obtenga la tabla de verdad que
describa su correcto funcionamiento, encuentre las ecuaciones mínimas
aplicando mapas-K tanto para mintérminos como para maxtérminos, finalmente
dibuje los circuitos resultantes de las ecuaciones encontradas

6. Observe el siguiente diagrama esquemático y obtenga la tabla de verdad que

describa su correcto funcionamiento, encuentre las ecuaciones mínimas
aplicando mapas-K tanto para mintérminos como para maxtérminos, finalmente
dibuje los circuitos resultantes de las ecuaciones encontradas.

7. Tome las tablas de verdad del ejericio 1 al 6 y dibuje el diagrama esquemático

las Funciones de salida, haciendo uso de decodificadores, indique el tamaño del
decodificador que se necesita.

8. Repita el ejercicio anterior pero ahora utilice Multiplexores.
