1º- CFGS - TPIDA

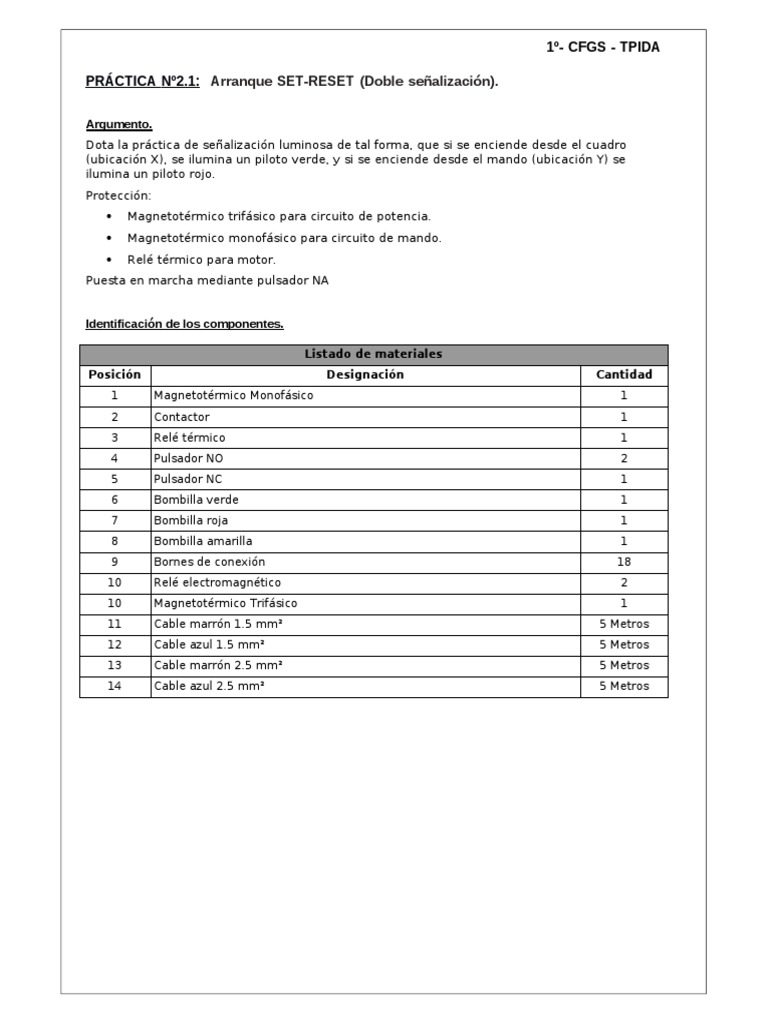

PRÁCTICA Nº2.1: Arranque SET-RESET (Doble señalización).

Argumento.
Dota la práctica de señalización luminosa de tal forma, que si se enciende desde el cuadro
(ubicación X), se ilumina un piloto verde, y si se enciende desde el mando (ubicación Y) se
ilumina un piloto rojo.
Protección:
 Magnetotérmico trifásico para circuito de potencia.
 Magnetotérmico monofásico para circuito de mando.
 Relé térmico para motor.
Puesta en marcha mediante pulsador NA

Identificación de los componentes.

Listado de materiales
Posición Designación Cantidad
1 Magnetotérmico Monofásico 1
2 Contactor 1
3 Relé térmico 1
4 Pulsador NO 2
5 Pulsador NC 1
6 Bombilla verde 1
7 Bombilla roja 1
8 Bombilla amarilla 1
9 Bornes de conexión 18
10 Relé electromagnético 2
10 Magnetotérmico Trifásico 1
11 Cable marrón 1.5 mm² 5 Metros
12 Cable azul 1.5 mm² 5 Metros
13 Cable marrón 2.5 mm² 5 Metros
14 Cable azul 2.5 mm² 5 Metros
Cronograma.

Borneros:

Destino A L N 96-F1 13-S1 14-S1 12-KA1 12-S0 14-S2

X2 Nº 1 2 3 4 5 6 7 8

Destino B 1-Q1 2-Q1 11-S0 12-KA1 11-KA1 x1-H1 13-S2/13-KA2 11-KA1

Destino A A1-KA2 98-F1

X2 Nº 9 10

Destino B x1-H2 x1-H0

Destino A R S T 2-F1 4-F1 6-F1 PE

X1 Nº 1 2 3 4 5 6 7

Destino B 1-Q2 3-Q2 5-Q2 U1-M V1-M W1-M PE-M

Empleando formato normalizado realiza el:
