Yeudys Alberto Sierra Collado 22-EICT-1-018

Asignatura: Dibujo Técnico

Profesora : Kennia Sánchez

Asignación: Trabajo de investigación del manejo de los

instrumentos, incluir imagen de cada uno, y aprender.

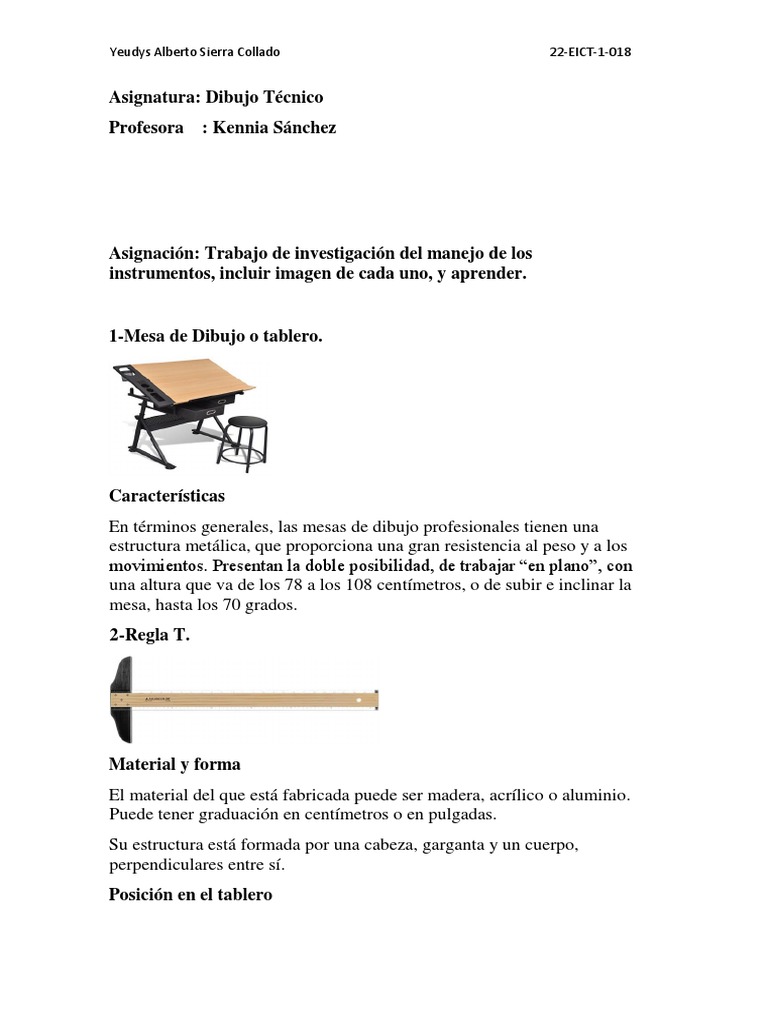

1-Mesa de Dibujo o tablero.

Características
En términos generales, las mesas de dibujo profesionales tienen una
estructura metálica, que proporciona una gran resistencia al peso y a los
movimientos. Presentan la doble posibilidad, de trabajar “en plano”, con
una altura que va de los 78 a los 108 centímetros, o de subir e inclinar la
mesa, hasta los 70 grados.
2-Regla T.

Material y forma
El material del que está fabricada puede ser madera, acrílico o aluminio.
Puede tener graduación en centímetros o en pulgadas.
Su estructura está formada por una cabeza, garganta y un cuerpo,
perpendiculares entre sí.
Posición en el tablero
Yeudys Alberto Sierra Collado 22-EICT-1-018

Con la regla "T" se trazan únicamente las líneas horizontales con un

movimiento de izquierda a derecha (de derecha a izquierda para los
zurdos).
3-Escuadra o cartabones de 45grados y de 30 y 60 grados.

Material, forma y manejo

Material
Puede estar hecho de materiales diversos, aunque el más común y útil es
el de plástico transparente.
Forma
Tiene forma de triángulo rectángulo isósceles. Es decir, dos de sus tres
lados son idénticos y cuenta con un ángulo de 90 grados.
Manejo
Se coloca la hipotenusa (lado más largo) de la escuadra coincidiendo con
la recta a la que queremos trazar paralelas.
Se apoya en un cateto de la escuadra la hipotenusa del cartabón.
Se fija el cartabón y se desplaza la escuadra, trazando por su hipotenusa
las paralelas deseadas.
Combinación de cartabones para el trazado de otros ángulos.
Dos cartabones forman un triángulo equilátero, cuyos ángulos suman
180 grados. Al dividirlos en dos triángulos se forman los ángulos de 90°,
60° y 30°. Suele emplearse, junto a una escuadra o una regla, para trazar
líneas paralelas, perpendiculares o con ángulos diversos.
4-Escalimetro o regla escala

Material
Yeudys Alberto Sierra Collado 22-EICT-1-018

Las reglas y escalímetros se ha realizado tradicionalmente en madera

(generalmente con madera de haya) y para poder mantener precisión y
longevidad se han empleado materiales que ofrezcan al mismo tiempo
durabilidad y estabilidad).
Forma
La forma del escalímetro depende de la cantidad de escalas que incluye.
Hay escalímetros aplanados que presentan dos escalas, mientras que
otros son cuadrados y contienen ocho escalas. Los escalímetros más
comunes, de todos modos, son triangulares y exhiben seis escalas.
Uso
Primero debemos tomar en cuenta que independientemente de la escala
que usemos, siempre empezaremos a leer de izquierda a derecha ósea; el
número 0 en lado izquierdo indica el comienzo y el ultimo numero en el
lado derecho nos indica el final, después de esto debemos hacer la
respectiva conversión de la escala e identificando cual estamos usando y
si es de reducción o de ampliación
Nombrar las diferentes escalas y su uso.
Las escalas utilizadas en el dibujo técnico pueden ser de 3 tipos
diferentes: Para reducir, para ampliar o para dejar las mismas
dimensiones del objeto en el papel.
Escala de Reducción: Se usa cuando el objeto en el dibujo es menor
que en la realidad, es decir los objetos se dibujan más pequeños que su
tamaño real.
Escala de Ampliación: Se usa cuando necesitamos hacer el dibujo del
objeto más grande que el objeto real.
Escala Natural: En este caso las medidas del objeto y las de su dibujo
son las mismas. Es la escala 1: 1
5-Lapices de dibujo (H, HB, 2H ).

Clasificación
Los números más comunes son los siguientes, ordenados del más duro
(los H) al más blando e intenso (los B). 6H, 5H, 4H, 3H, 2H, H, (F), HB,
Yeudys Alberto Sierra Collado 22-EICT-1-018

B, 2B, 3B, 4B, 5B, 6B, 7B y 8B. Para comenzar, lo mejor es hacerte con
una caja de lápices artísticos variados.
6-Compas de precisión

Uso
Se utiliza para la realización de trazos de dimensiones pequeñas y
circunferencias con radios similares. De bomba: se emplea en el trazado
de pequeñas circunferencias o arcos. Uno de sus brazos funciona como
eje vertical, el otro brazo es el que desempeña la función de girar
circularmente para realizar el trazo.
Descripción de sus partes
Está conformado por dos brazos que pueden estar articulados o no. Uno
de sus lados finaliza en punta metálica, generalmente en acero graduable
a través de un tornillo de precisión con tuerca y el otro lado posee un
adaptador de portaminas o cualquier accesorio para la realización de
trazos.

7-Chinografos

Definición
Tenemos que un chinógrafo es una plumilla llena de tinta. Por lo general
se divide en dos tipos, el grueso y el delgado.
En el dibujo técnico es fundamental el trazar y rellenar muchos espacios,
en este proceso el chinógrafo es un excelente instrumento.
El delgado sirve para trazar líneas y el grueso para rellenar espacios.
Yeudys Alberto Sierra Collado 22-EICT-1-018

Su nombre tiene el prefijo chino- ya que es un instrumento que usa tinta

y esta proviene de China.
Uso
Se utiliza para realizar trazos y son de tinta china y pueden variar de
grosor dependiendo el tipo de línea en que se vaya a dibujar
Partes
El cuerpo
Esta parte puede ser construida de varios materiales, los cuales
dependerán de la compañía y de la edición de la pluma, siendo que las
plumas de ediciones limitadas hacen uso de materiales más exclusivos.
Los materiales por los que pueden optar son celuloide, resina, auroloide,
plata martilleada entre otros.
El plumín
Se encuentra en el extremo de la pluma y es la parte que permite que
escribamos y la última que toca la tinta antes de plasmarse en el papel.
Esta porción es elaborada de varios materiales, pero predomina el acero
y en ocasiones el oro, como ocurre con algunas estilográficas Montblanc.
El capuchón
No solamente permite mantener el plumín protegido de caídas y golpes,
sino que también evita que el aire se filtre a través de este y pueda
alcanzar el cartucho de tinta provocando que esta se seque o que no fluya
de manera correcta mientras escribimos.
El cargador
Esta es una de las partes más importantes de la pluma estilográfica. Se
encuentra en el interior del cuerpo o barril, almacenando la tinta. El
tamaño del cargador varía dependiendo del tamaño de la estilográfica,
aunque muchas de ellas procuran mantener un tamaño estándar que
permite la utilización de cartuchos que se pueden conseguir fácilmente
de forma comercial.
8-Papel fabriano
Yeudys Alberto Sierra Collado 22-EICT-1-018

Composición
El papel Fabriano White Ecological Artist Paper es un papel blanco
ecológico de dibujo, libre de ácidos, producido con pulpa 100% post-
consumer reciclada. Superficie en grano natural, muy blanco comparado
a un papel reciclado común.
Fabricación
Los componentes naturales y libres de ácido hacen del papel Fabriano un
sustrato que garantiza la conservación de los pigmentos al paso del
tiempo. Es conocido que este sustrato es muy utilizado para la aplicación
de acuarela, temple, gouache, acrílico, carboncillo, etc.
9-Transportador

Uso
Sirve para medir ángulos de hasta 180 grados. Para usarlo, se coloca su
base sobre uno de los extremos del ángulo que desea medirse y se desliza
la regla hasta el otro, de modo que se ve el valor exacto.
Forma
Un transportador es un instrumento que mide ángulos en grados y que
viene en dos presentaciones básicas: Transportador con forma
semicircular graduado en 180° (grados sexagesimales) o 360° (grados
centesimales).
Como se miden los ángulos
Medir ángulos con tu
TRANSPORTADOR es más sencillo
de lo que parece. Solo tienes que
seguir estos 3 sencillos pasos:
1. Coloca el centro del
transportador en el vértice del
Yeudys Alberto Sierra Collado 22-EICT-1-018

ángulo.
2. Haz coincidir la línea del 0 del
transportador con uno de los lados
del ángulo.
3. Fíjate por donde pasa el otro
lado del ángulo. Esa es su medida.
