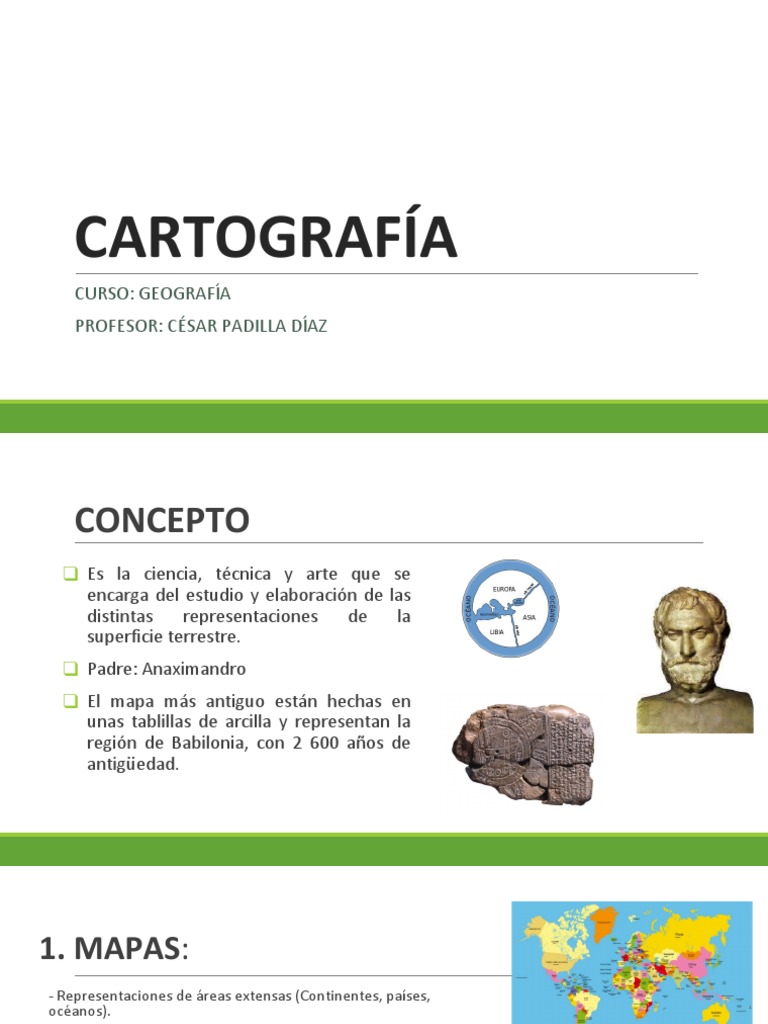

CARTOGRAFÍA

CURSO: GEOGRAFÍA
PROFESOR: CÉSAR PADILLA DÍAZ
 CONCEPTO
❑ Es la ciencia, técnica y arte que se
encarga del estudio y elaboración de las
distintas representaciones de la
superficie terrestre.
❑ Padre: Anaximandro
❑ El mapa más antiguo están hechas en
unas tablillas de arcilla y representan la
región de Babilonia, con 2 600 años de
antigüedad.
1. MAPAS:
- Representaciones de áreas extensas (Continentes, países,
océanos).
- Son temáticos: Mapa político, Mapa Vial, Mapa demográfico,
etc.
- Presentan información bidimensional (latitud, longitud)
- Muestra generalidades de la superficie representada.
- Se elaboran a escala pequeña
- Se elaboran mapas temáticos (políticos, demográficos, viales,
etc.)
- Presentan bastante deformación.
 ELEMENTOS DEL MAPA

A. ESCALA
Es la relación de distancias entre el mapa y el
terreno representado
TIPOS DE ESCALA:
NUMÉRICA GRÁFICA

• Se expresa a través de una fracción o • Se representa a través de un rectángulo

división. segmentado proporcionalmente
• El numerador representa el valor en el mapa • Sus dos partes se denominan: Talón y
y el denominador el valor del terreno Cuerpo.
dibujado.
 CLASIFICACION DE LAS ESCALAS
CLASE DE ESCALA VALOR DEL DENOMINADOR REPRESENTACIÓN CARTOGRÁFICA

ESCALA GRANDE Es un número entre 1 y - Planos

50 000

ESCALA MEDIANA Es un número entre 50 001 - Cartas Topográficas

y 200 000

ESCALA PEQUEÑA Es un número mayor a 200 000 - Globo terráqueo

- Mapas
 PROBLEMAS DE ESCALA:
En los planos de Lima, a escala 1/6000, se observa que la longitud
de la Av. Arequipa es de 50 cuadras, que equivale a 50 cm en el
plano, ¿cuál será la distancia real en Km?
RESOLUCIÓN:
Aplicamos la siguiente fórmula: - D -> Distancia en el terreno
- E -> Escala
- d -> Distancia en el mapa

- D=Exd
El ejercicio nos pide hallar la distancia en el terreno (D) - E=D/d
- d=D/E
D = 1/ 6 000 x 50
RECUERDA:
D = 300 000 cm
D = 3 km 100 000 CM = 1 KM
Si se emplea una escala de 1/200 000, una longitud de 11 cm en el mapa equivale en el terreno a
__________.

La escala de la “Carta Nacional” es de 1/100 000 y

RESOLUCIÓN la del “Mapa Oficial del Perú” es de 1/1 000 000
-Recordemos la fórmula:

-El ejercicio me pide hallar distancia en el terreno (D)

-- Por lo tanto reemplazamos: RECUERDA:
-D = 1 / 200 000 x 11 cm
100 000 CM = 1 KM
-D = 2 200 000 cm
-D = 22 km
 ELEMENTOS DEL MAPA

B. PROYECCIÓN:
Plano conformado por meridianos y
paralelos que se usa para dibujar un
mapa.
 TIPOS DE PROYECCIÓN:
a) Cilíndrica: Se utiliza para zonas de baja
latitud (0º a 30º)
b) Cónica: Se utiliza para zonas de mediana
latitud (30º a 60º)
c) Polar o Acimutal: Se utiliza para zonas de
alta latitud (60º a 90º)
 ELEMENTOS DEL MAPA

C. SIMBOLOGÍA:
Son gráficos que representan elementos
naturales o culturales del terreno
representado.
2. GLOBO TERRÁQUEO
- Representación perfecta de la Tierra.
- Representa áreas extensas (Continentes,
océanos, países, etc.).
- Muestra generalidades de la superficie
representada.
- No presenta deformación.
- Se elaboran a escala pequeña
- Sus desventajas: No se puede ver dos
hemisferios a la vez, uso dificultoso, difícil
transporte.
3. CARTAS TOPOGRÁFICAS
- Representaciones de áreas medianas
(provincias, distritos).
- Muestran abundante información del
terreno representado.
- Su información es tridimensional
(latitud, longitud, altitud).
- Se elaboran a escala mediana
- Hacen uso de las curvas de nivel
- Presentan regular deformación.
 4. PLANOS
- Representaciones de áreas pequeñas
(viviendas, calles, avenidas, etc.).
- Muestran detallada información (obras
humanas).
- Se elaboran a escala grande
Presentan casi nula deformación.
