Gol/Voyage/Saveiro Lugares de montaje Núm.  801 / 1

Edición 07.2012

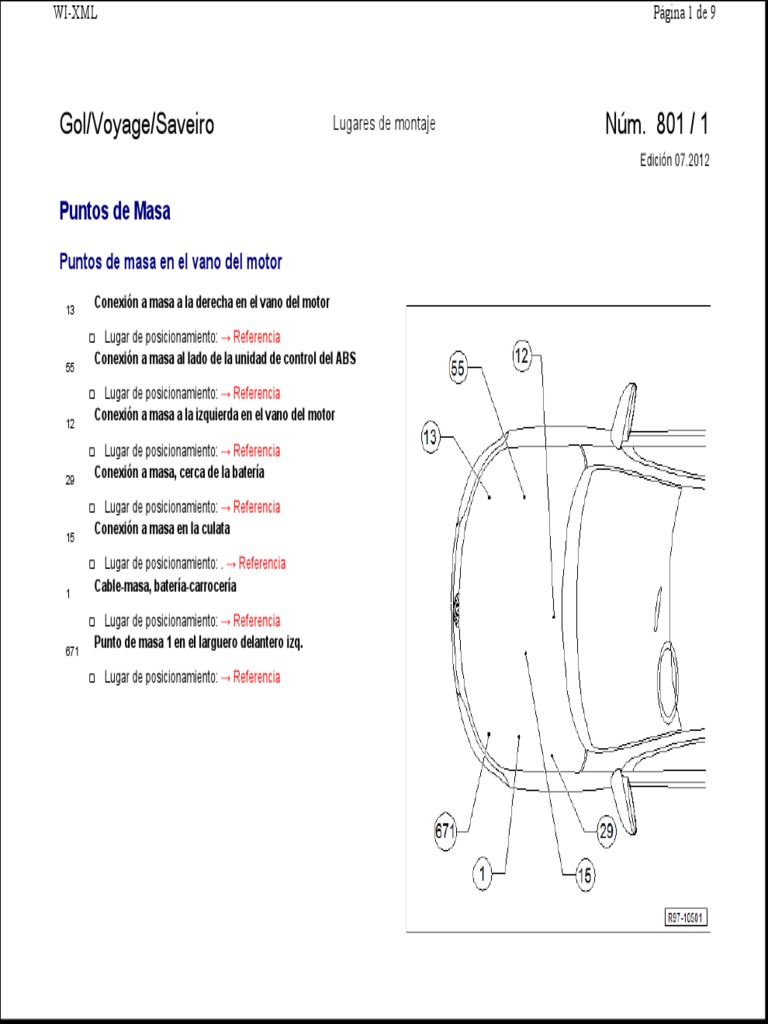

Puntos de Masa
Puntos de masa en el vano del motor

13
Conexión a masa a la derecha en el vano del motor

Lugar de posicionamiento: → Referencia

55
Conexión a masa al lado de la unidad de control del ABS

Lugar de posicionamiento: → Referencia

12
Conexión a masa a la izquierda en el vano del motor

Lugar de posicionamiento: → Referencia

29
Conexión a masa, cerca de la batería

Lugar de posicionamiento: → Referencia

15
Conexión a masa en la culata

Lugar de posicionamiento: . → Referencia

1
Cable-masa, batería-carrocería

Lugar de posicionamiento: → Referencia

671
Punto de masa 1 en el larguero delantero izq.

Lugar de posicionamiento: → Referencia

WI-XML Página 2 de 9

1
Cable-masa, batería-carrocería- Flecha A -

29
Conexión a masa, cerca de la batería - Flecha B -

12
Conexión a masa a la izq. en el vano del motor-Flecha-

Conexión a masa a la der. en el vano del motor-Flecha-

WI-XML Página 3 de 9

13

55
Conexión a masa al lado de la unidad de control del ABS - Flecha -

671
Punto de masa 1 en el larguero delantero izq. - Flecha -
WI-XML Página 4 de 9

15
Conexión a masa en el cabezal - Flecha -

Puntos de masa en el interior del vehículo

WI-XML Página 5 de 9

605 Punto de masa en la parte superior de la columna de dirección

Lugar de posicionamiento: → Referencia
606
Punto de masa debajo de la consola central cerca de la palanca
selectora
Lugar de Posicionamiento: → Referencia
678
Punto de masa en el volante

Lugar de posicionamiento: → Referencia

605
Punto de masa en la parte superior de la columna de dirección - Flecha -
WI-XML Página 6 de 9

606
Punto de masa debajo de la consola central cerca de la palanca selectora-
Flechas -

678
Punto de masa en el volante - Flecha -
WI-XML Página 7 de 9

Puntos de masa en la parte trasera del vehículo

705
Conexión a masa en el tanque de combustible

Lugar de posicionamiento: → Referencia

50
Conexión a masa a la izquierda en el maletero

Lugar de posicionamiento: → Referencia

WI-XML Página 8 de 9

50
Conexión a masa a la izq. en el maletero-Flecha-

705
Conexión a masa en el tanque de combustible - Flecha -
