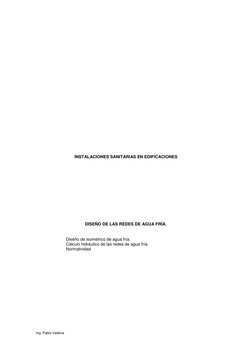

INSTALACIONES SANITARIAS EN EDIFICACIONES

DISEÑO DE LAS REDES DE AGUA FRÍA.

Diseño de isométrico de agua fría.

Cálculo hidráulico de las redes de agua fría.
Normatividad

Ing. Pablo Valdivia

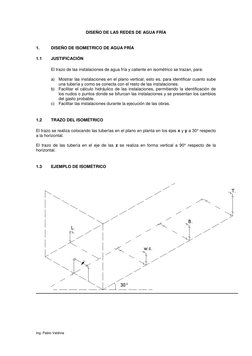

 DISEÑO DE LAS REDES DE AGUA FRÍA

1. DISEÑO DE ISOMETRICO DE AGUA FRÍA

1.1 JUSTIFICACIÓN

El trazo de las instalaciones de agua fría y caliente en isométrico se trazan, para:

a) Mostrar las instalaciones en el plano vertical; esto es, para identificar cuanto sube
una tubería y como se conecta con el resto de las instalaciones.
b) Facilitar el cálculo hidráulico de las instalaciones, permitiendo la identificación de
los nudos o puntos donde se bifurcan las instalaciones y se presentan los cambios
del gasto probable.
c) Facilitar las instalaciones durante la ejecución de las obras.

1.2 TRAZO DEL ISOMÉTRICO

El trazo se realiza colocando las tuberías en el plano en planta en los ejes x y y a 30° respecto
a la horizontal.

El trazo de las tubería en el eje de las z se realiza en forma vertical a 90° respecto de la
horizontal.

1.3 EJEMPLO DE ISOMÉTRICO

Ing. Pablo Valdivia

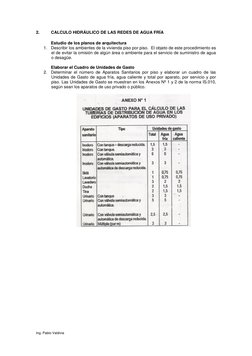

2. CALCULO HIDRÁULICO DE LAS REDES DE AGUA FRÍA

Estudio de los planos de arquitectura

1. Describir los ambientes de la vivienda piso por piso. El objeto de este procedimiento es
el de evitar la omisión de algún área o ambiente para el servicio de suministro de agua
o desagüe.

Elaborar el Cuadro de Unidades de Gasto

2. Determinar el número de Aparatos Sanitarios por piso y elaborar un cuadro de las
Unidades de Gasto de agua fría, agua caliente y total por aparato, por servicio y por
piso. Las Unidades de Gasto se muestran en los Anexos Nº 1 y 2 de la norma IS.010,
según sean los aparatos de uso privado o público.

Ing. Pablo Valdivia

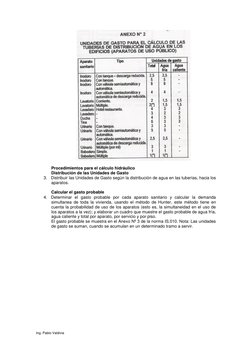

 Procedimientos para el cálculo hidráulico
Distribución de las Unidades de Gasto
3. Distribuir las Unidades de Gasto según la distribución de agua en las tuberías, hacia los
aparatos.

Calcular el gasto probable

4. Determinar el gasto probable por cada aparato sanitario y calcular la demanda
simultanea de toda la vivienda, usando el método de Hunter, este método tiene en
cuenta la probabilidad de uso de los aparatos (esto es, la simultaneidad en el uso de
los aparatos a la vez); y elaborar un cuadro que muestre el gasto probable de agua fría,
agua caliente y total por aparato, por servicio y por piso.
El gasto probable se muestra en el Anexo Nº 3 de la norma IS.010. Nota: Las unidades
de gasto se suman, cuando se acumulan en un determinado tramo a servir.

Ing. Pablo Valdivia

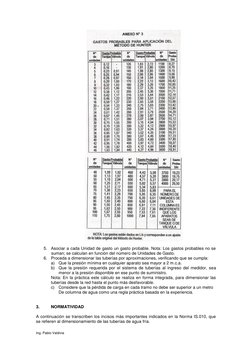

 5. Asociar a cada Unidad de gasto un gasto probable. Nota: Los gastos probables no se
suman; se calculan en función del número de Unidades de Gasto.
6. Proceda a dimensionar las tuberías por aproximaciones, verificando que se cumpla:
a) Que la presión mínima en cualquier aparato sea mayor a 2 m.c.a.
b) Que la presión requerida por el sistema de tuberías al ingreso del medidor, sea
menor a la presión disponible en ese punto de suministro.
Nota: En la práctica este cálculo se realiza en forma integrada, para dimensionar las
tuberías desde la red hasta el punto más desfavorable.
c) Considere que la pérdida de carga en cada tramo no debe ser superior a un metro
De columna de agua como una regla práctica basada en la experiencia.

3. NORMATIVIDAD

A continuación se transcriben los incisos más importantes indicados en la Norma IS.010, que
se refieren al dimensionamiento de las tuberías de agua fría.

Ing. Pablo Valdivia

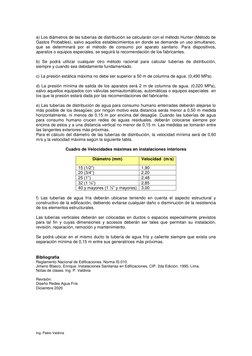

a) Los diámetros de las tuberías de distribución se calcularán con el método Hunter (Método de
Gastos Probables), salvo aquellos establecimientos en donde se demande un uso simultaneo,
que se determinará por el método de consumo por aparato sanitario. Para dispositivos,
aparatos o equipos especiales, se seguirá la recomendación de los fabricantes.

b) Se podrá utilizar cualquier otro método racional para calcular tuberías de distribución,
siempre y cuando sea debidamente fundamentado.

c) La presión estática máxima no debe ser superior a 50 m de columna de agua. (0,490 MPa).

d) La presión mínima de salida de los aparatos será 2 m de columna de agua. (0,020 MPa),
salvo aquellos equipados con válvulas semiautomáticas, automáticas o equipos especiales en
los que la presión estará dada por las recomendaciones del fabricante.

e) Las tuberías de distribución de agua para consumo humano enterradas deberán alejarse lo
más posible de los desagües; por ningún motivo esta distancia serás menor a 0,50 m medida
horizontalmente, ni menos de 0,15 m por encima del desagüe. Cuando las tuberías de agua
para consumo humano crucen redes de aguas residuales, deberán colocarse siempre por
encima de estos y a una distancia vertical no menor de 0,15 m. Las medidas se tomarán entre
las tangentes exteriores más próximas.
Para el cálculo del diámetro de las tuberías de distribución, la velocidad mínima será de 0,60
m/s y la velocidad máxima según la siguiente tabla.

Cuadro de Velocidades máximas en instalaciones interiores

Diámetro (mm) Velocidad (m/s)

15 (1/2”) 1,90
20 (3/4”) 2,20
25 (1”) 2,48
32 (1 ¼”) 2,85
40 y mayores (1 ½” y mayores) 3,00

f) Las tuberías de agua fría deberán ubicarse teniendo en cuenta el aspecto estructural y
constructivo de la edificación, debiendo evitarse cualquier daño o disminución de la resistencia
de los elementos estructurales.

Las tuberías verticales deberán ser colocadas en ductos o espacios especialmente previstos
para tal fin y cuyas dimensiones y accesos deberán ser tales que permitan su instalación,
revisión, reparación, remoción y mantenimiento.

Se podrá ubicar en el mismo ducto la tubería de agua fría y caliente siempre que exista una
separación mínima de 0,15 m entre sus generatrices más próximas.

Bibliografía
Reglamento Nacional de Edificaciones. Norma IS.010.
Jimeno Blasco, Enrique. Instalaciones Sanitarias en Edificaciones. CIP. 2da Edición. 1995. Lima.
Notas de clases. Ing. P. Valdivia

Revisión:
Diseño Redes Agua Fría
Diciembre 2020

Ing. Pablo Valdivia
