MECÁNICA DE SÓLIDOS

1er. EXAMEN PARCIAL PARTE 1

SEMESTRE 2021-2

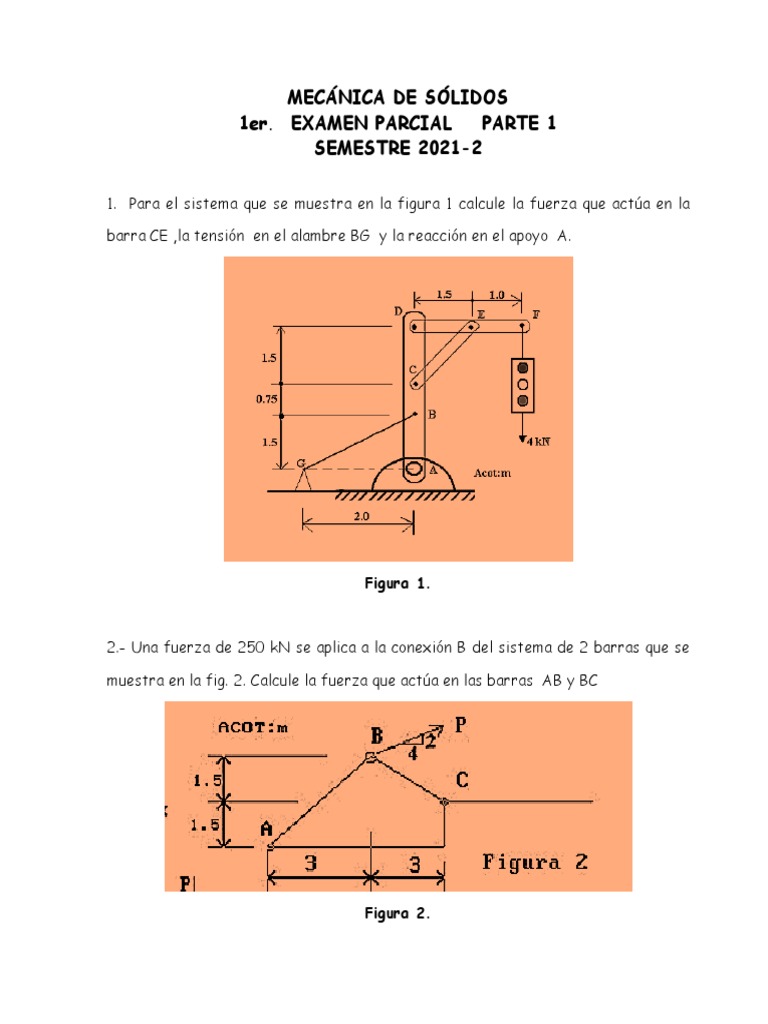

1. Para el sistema que se muestra en la figura 1 calcule la fuerza que actúa en la

barra CE ,la tensión en el alambre BG y la reacción en el apoyo A.

Figura 1.

2.- Una fuerza de 250 kN se aplica a la conexión B del sistema de 2 barras que se

muestra en la fig. 2. Calcule la fuerza que actúa en las barras AB y BC

Figura 2.
3. Si P es igual a 10 kN calcule las reacciones en los apoyos C y D

Figura 3.

4. Calcule las componentes reactivas en el apoyo A de la viga mostrada en la figura

4.

Figura 4.
5. Calcule las reacciones en los apoyos A y D, figura 5 considerando que: a) β=60º,

b) β=10º

Figura 5.

6. Calcule las reacciones en los apoyos A y B en el sistema mostrado en la figura 6

Figura 6.
7. Calcule las reacciones en los apoyos A y D del marco mostrado en la figura 7

Figura 7.

8. Calcule las reacciones en los apoyo A y F en el sistema mostrado en la figura 8:

Figura 8.
 MECÁNICA DE SÓLIDOS
1er. EXAMEN PARCIAL PARTE 3
SEMESTRE 2021-2

1. Calcular la carga admisible que se puede aplicar a un cilindro de concreto de 8cm

de diámetro para que no sufra una expansión lateral mayor de 0.002cm. El módulo

de elasticidad del concreto es de 20GPa y su relación de Poisson es igual a 0.15.

2. Para el sistema que se muestra en la figura 1, calcule:

a) la carga P que se puede aplicar si el esfuerzo admisible en el cable AB es de 100

MPa y su diámetro es de 5 cm.

b) El diámetro del pasador C si el esfuerzo cortante admisible es de 75 MPa.

c) El esfuerzo de contacto en C del eslabón BCD

Figura 1.

3 . Un tubo de latón de pared delgada y sección circular tiene un diámetro interior

de 75 mm a una temperatura de 22ºC. Determine el diámetro interior cuando el

tubo se calienta a una temperatura de 175 ºC

4. La carga de 5.6 kN es soportada por dos elementos simples de madera de sección

uniforme y que se encuentran unidos por una junta encolada simple, calcule los

esfuerzos normal y de corte sobre dicha unión. Utilice cículo de Mohr.

Figura 2.

5. Cada uno de los cuatro eslabones verticales que conectan los dos elementos

horizontales indeformables que se muestran en la figura 3 están hechos de aluminio

y tienen una sección transversal de 12x45 mm . Para la carga mostrada calcule:

a) El esfuerzo en las barras BE y CF

b) El esfuerzo cortante amisible en los pasadores A y D si el esfuerzo cortante

admisible es de 800 kg/cm2

 Figura 3.

6. La figura 4 muestra la unión de un tirante y la base de una armadura de madera.

Despreciando el rozamiento, calcule las dimensiones b y c, asuma que el esfuerzo

cortante admisible es de 1000 kPa y el esfuerzo de contacto no debe exceder de

12 MPa

Figura 4.
7. A 20ºC un anillo de aluminio tiene un diámetro interior de 5.000 cm y una barra

de latón tiene un diámetro de 5.050 cm.

a) Si solo se calienta el anillo, ¿qué temperatura debe alcanzar para que apenas se

deslice por la barra?

b) ¿Cuál es el esfuerzo en el anillo cuando se enfríe hasta 25ºC?

8. Una barra uniforme con una sección transversal de 6x9 cm está sometida a un

fuerza axial de 50000 kg, calcule el esfuerzo cortante máximo en la barra.

9.- Una barra redonda de 1.5 plg de diámetro se carga en tensión con una fuerza P.

Se mide la variación en el diámetro y resulta 0.0035 plg. Se supone E= 400000 psi y

µ= 0.4. Determinar la fuerza axial P en la barra.

10- Un bloque corto cilíndrico de bronce con un diámetro original de 1.6 plg y longitud

de 3 plg, se coloca en una máquina de compresión y se comprime hasta que su longitud

es de 2.98 plg. Determine el nuevo diámetro del bloque.

11.-Un cilindro de prueba de concreto que tiene un diámetro de 150 mm se somete a

una fuerza de compresión P es una máquina de pruebas . Si el esfuerzo cortante en

el concreto no debe exceder de 15 MPa ¿ Cuál es la carga axial permisible P ?

12.- Una varilla de acero anclada entre dos muros rígidos queda sometida a una

fuerza de tensión de 750 kg. a una temperatura de 25 ºC . Si el esfuerzo permisible

es de 1400 kg/cm2, hallar el diámetro mínimo de la varilla para que no se exceda el

esfuerzo permisible al descender la temperatura hasta -25 ºC.

13.- Una barra de cobre de 1 m de longitud a temperatura ambiente se coloca

separada 0.10 mm entre su extremo A y una pared rígida como se muestra en la

figura 6 . Calcular el esfuerzo de compresión axial en la barra si la temperatura

aumenta 50 ºC .

Figura 5.

14. Una varilla que consta de dos porciones cilíndricas AB y BC están restringidas ,

la barra AB es de acero, y la BC es de latón. Si se sabe que la varilla se encuentra

inicialmente sin esfuerzos, calcule la fuerza de compresión que actúa en ABC cuando

la temperatura se eleva 50ºC.

Figura 6.
15. La fuerza axial en la columna soportando la viga de madera mostrada en la figura

es de 75 kN. Calcule la longitud admisible más pequeña L de la placa de apoyo, asuma

que el esfuerzo de aplastamiento en la madera no debe exceder de 3.0 MPa

Figura 7.
 MECÁNICA DE SÓLIDOS
1er. EXAMEN PARCIAL PARTE 2
SEMESTRE 2021-2

1. Un bloque prismático de concreto de peso total W ha de ser suspendido mediante dos

varillas, cuyos extremos están al mismo nivel como se muestra en la figura 1. Determinar

la relación entre las secciones de las varillas de manera que el bloque no se desnivele.

Figura 1.

2.- Una tubería continua es soportada sujetando una cuerda de 5 pies de longitud entre 2

postes separados una distancia de 4 pies. La tubería pesa 50 lb por cada pie de longitud. La

cuerda tiene un diámetro de ½ pulg y un esfuerzo admisible de 1400 lb/ plg2 ¿ A qué

separación deberán colocarse los postes a lo largo de la longitud de la tubería.

3.- El poste de roble que se muestra en la figura 2 tiene una sección transversal de 60 X 60

mm y está soportada por un bloque de pino. Si los esfuerzos permisibles por aplastamiento

en estos materiales son de 45 MPa para el roble y 28 MPa para el pino calcule la carga

máxima P que puede ser soportada. Si se usa una placa rígida de apoyo entre los dos

materiales determine su área requerida de manera que la carga máxima P pueda ser

soportada. ¿Qué valor tiene esa carga?

 Figura 2.-

4. La probeta de acero que se muestra en la figura 3 está compuesta de una varilla

cilíndrica de bronce de 1 pulg. De diámetro y dos mangas de 1.5 pulg. De diámetro

como se muestra en la figura Determine.

a) la carga P que se puede aplicar de tal forma que la deformación total sea de 0.002

pulg.

b) La deformación correspondiente de la porción central BC

Figura 3.

5. En la figura 4, la barra de latón tiene una sección transversal de 0.80 pulg2 y la

barra de acero de 0.35 pulg2 calcule:

a) El esfuerzo en cada barra

b) La deformación total del conjunto

 Figura 4.

6. Un tubo de aluminio esta rígidamente sujeto entre una barra de bronce y una de

acero. Las cargas axiales se aplican tal y como se indica en la figura 5. Calcule el

esfuerzo en cada material.

Figura 5.

7. Cada uno de los eslabones AB y CD que se muestran en la figura 6 está hecho de

latón y tienen una sección transversal de 140 mm2, si soportan al elemento

indeformable BC, calcule la deflexión del punto E .

 Figura 6.

8. El elemento rígido ABC está cargado en A con una fuerza P de 25 kN y esta

soportado por un eslabón BD de acero que tiene una longitud de 120 mm, si todos

los elementos son de acero NOM-1060 laminado simple y debe usarse un F.S = 2.5

calcule:

a) El esfuerzo en el elemento BD

b) La deflexión del punto A

c) El diámetro del pasador C, si trabaja a doble corte.

Figura 7.
9.- Se quiere punzonar una placa que tiene una resistencia máxima al corte de 22500

psi. Calcular el máximo espesor de la placa para poder realizar un agujero de 2.0

pulg. de diámetro si el esfuerzo admisible a la compresión en el punzón es de 60000

psi. Además , si la placa tiene un espesor de 0.25 pulg. , calcule el máximo diámetro

que puede punzonarse.

10. Determine la fuerza sobre cada miembro de la estructura e indique si los

miembros están a tensión o compresión.

Figura 8.

11. Calcule la fuerza P que se puede aplicar sistema que se muestra en la figura 9 si

el esfuerzo admisible en el cable BD es de 85 MPa, y su diámetro es de 3.0 cm

 Figura 9.

12. Un soporte en forma de T sostiene las cuatro cargas mostradas, si a=110 mm,

calcule el área necesaria para el eslabón BC si el esfuerzo admisible es de 100 MPa.

Figura 10.
 MECÁNICA DE SÓLIDOS
1er. EXAMEN PARCIAL PARTE 4
SEMESTRE 2021-1

1. La varilla de aluminio AB esta unida a la varilla de latón BD. Si se sabe que la porción

CD de la varilla de latón es hueca y tiene un diámetro interior de 40 mm, determine:

a) El esfuerzo de corte producido en las secciones AB, BC y CD

b) El ángulo de giro en A.

Figura 1.

2. Calcule el esfuerzo cortante en cada sección del eje de acero que se muestra en

la figura 2

Figura 2.
3. Calcule el momento torsionante T que se puede aplicar a ba barra hueca que se

muestra en la figura 3 si el esfuerzo admisible es de 75 MPa,y la deformación no

debe ser mayor 1.8 grados.

Figura 3

4. Se tiene un tanque de aire comprimido de forma cilíndrica y terminada en dos

semiesferas . El diámetro del recipiente es de 1.0 m y contiene un gas que está a una

presión de 125 atmosferas . ¿ que espesor deberá tener el recipiente si la resistencia

a la fluencia del material es de 2600 kg/cm2 y debe usarse un FS= 2.5

5. Una barra escalonada que consta de un segmento de aluminio y otro de acero esta

sometido a dos momentos torsionantes como se muestra en la figura 4. Si el esfuero

cortante admisible para el acero es de 110 MPa y para el aluminio es de 75 MPa,

además considere que ladeformación no debe exceder de 6.5º Calcule el valor de T

Figura 4.
6. El motor A mostrado en la figura 5 entrega 45 N.m a la barra eje AB calcule:

a) El momento torsionante que actúa en cada eje

b) El diámetro requerido en cada eje si el esfuerzo cortante no debe exceder de 80

MPa.

Figura 5.

7. La flecha de 10 cm de diámetro que se muestra en la figura 6 está compuesta de

una sección de bronce y otra de acero, unidas rígidamente. Determine el momento

máximo que se puede aplicar, si los esfuerzos de corte en el bronce y en el acero no

deben exceder de 600 kg/cm2 y 750 kg/cm2 respectivamente y la distancia CC’

recorrida por el extremo de la aguja BC de 24 cm de longitud no debe ser mayor de

1.5 cm.
 Figura 6.

8. Un árbol de acero de sección constante de 60 mm de diámetro está sometido a

los momentos torsionantes que se muestran en la figura 7 a través de los engranes

mostrados sobre él. Calcule el ángulo de torsión en grados entre A y D.

Figura 7.

9. El motor eléctrico ejerce un momento torsionante de 825 N.m sobre la flecha de

acero ABCD que gira a una velocidad constante. Las especificaciones de diseño

requieren que el diámetro sea uniforme de A hasta D . Calcule el diámetro que debe
tener el eje si el esfuerzo cortante no debe exceder de 75 MPa y que la deformación

no debe ser mayor a 2 grados.

Figura 8.

10. Se tiene un eje macizo D= 200 mm sometido a un momento torsionante Mt y un

esfuerzo cortante admisible τ. Se quiere construir un eje hueco donde el diámetro

exterior sea igual a dos veces el diámetro interior y que trabaje bajo las mismas

condiciones del primero. ¿cuál es el diámetro exterior del nuevo eje y cuál es la

economía de material obtenida?

11. Un eje de transmisión de acero de 60 mm de diámetro que gira a 800 rpm se le

ha medido un ángulo de torsión de 30 minutos sobre una longitud de 50 cm. Calcule

la potencia en CV transmitida por dicho eje.

12.- Un motor desarrolla 275 hp a 420 rpm y los transmite a una barra eje en A (ver

fig.9) . Los engranes en B y C absorben 125 y 150 hp respectivamente. Calcular el

diámetro d requerido para la flecha si el esfuerzo cortante admisible es de 7200 psi

y el ángulo de deformación entre el motor y el engrane C debe limitarse a 1.5º.

 Figura 9.

13.- La flecha motriz de un tractor va a ser diseñada como un tubo de pared delgada.
El motor entrega 200 hp cuando la flecha está girando a 1200 rpm . Determine el

espesor mínimo para la pared de la flecha si el diámetro exterior de ésta es de 3

pulg. El material tiene un esfuerzo cortante admisible de 7000 psi.

14.- Un motor entrega 180 hp a una flecha que es tubular y que tiene un diámetro

exterior de 2 pulg. y un diámetro interior de 1.84 pulg.. Calcule la velocidad angular

más pequeña a la que puede girar si el esfuerzo cortante permisible es de 25000

lb/plg2

15.- El motor entrega en A (figura 10) 25 hp cuando gira a una velocidad angular

constante de 1200 rpm. Por medio del sistema de banda y polea ésta carga es

entregada a la flecha BC de acero del ventilador. Determine al 1/8 de pulg. Más

cercano el diámetro mínimo que puede tener esta flecha si el esfuerzo cortante

permisible para el acero es de 12000 psi

 Figura 10.

16.- El árbol mostrado en la fig. 11 gira a 210 rpm absorbiendo 40 kW en A y 20 en

B de los 60 kW recibidos en C. Calcular los diámetros D1 y D2 si el esfuerzo cortante

admisible es de 75 MPa y el ángulo de deformación entre A y C.

Figura 11.

17.- Calcule la presión interna que puede soportar un recipiente esférico de 1.2 m de

diámetro y un espesor de pared de 6 mm, si está fabricado con acero A-36 de

acuerdo a un F.S=2 y una eficiencia en las juntas circunferenciales del 85%

18.- El recipiente de la figura 12 se construyó con lámina de 2.2 mm de espesor.

Calcular los esfuerzos máximos circunferencial y longitudinal que se originan por una

presión interior de 12 kg/cm2

Figura 12.
