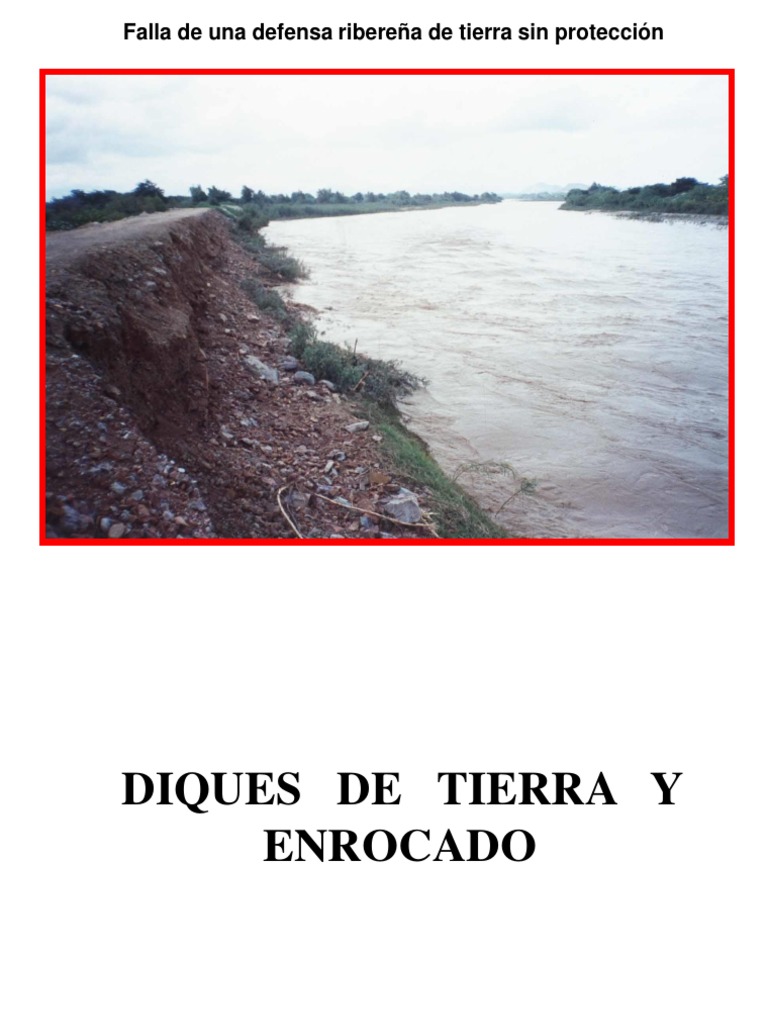

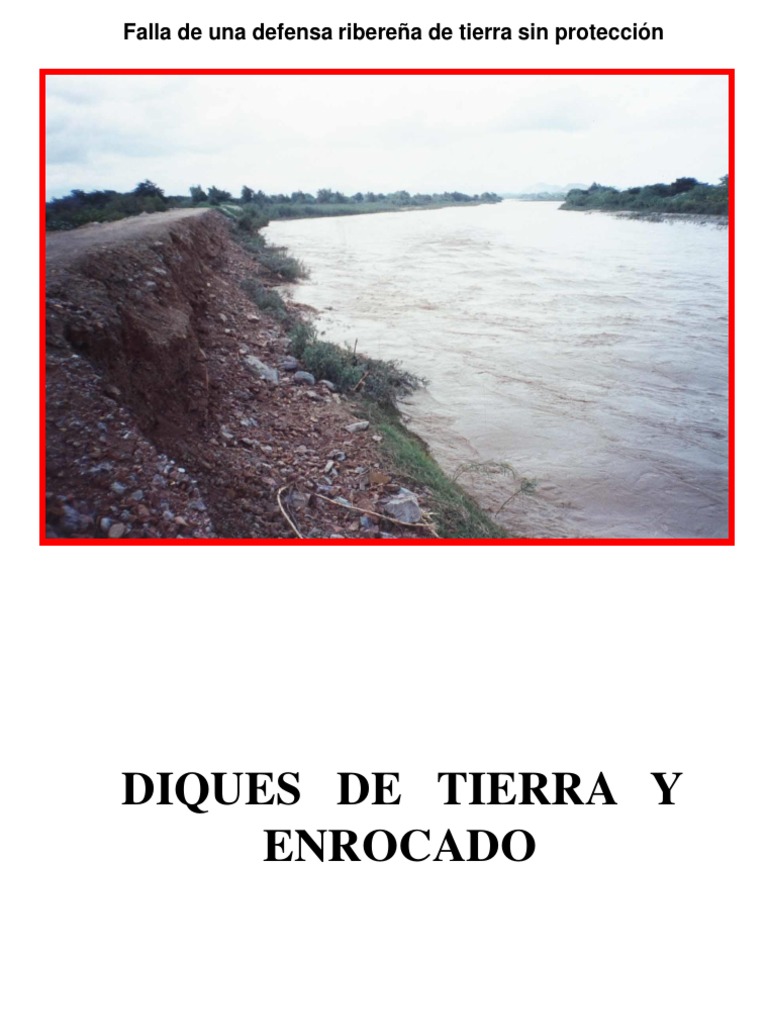

Falla de una defensa ribereña de tierra sin protección

DIQUES DE TIERRA Y
ENROCADO
 2.1 GENERALIDADES

• Los diques en estudio son estructuras que evitan

que el agua salga del cauce e inunde extensas
áreas.
• Se tienen de tierra, enrocados con núcleo
impermeable
• Los diques de tierra y enrocado tienen la ventaja de
que son económicos y se aprovechan los
materiales del lugar
• Un dique de tierra de cualquier altura requiere de un
ancho de base grande, y algunas veces no se puede
construir en ciudades, por el espacio que ocupan,
se recurre en estos casos a los diques de concreto
Algunas secciones simplificadas de diques de tierra y enrocado
 2.2 FALLAS DE LOS DIQUES

Principalmente los diques pueden fallar por:

• Erosión frontal directa debido a la corriente,
generalmente en la zona expuesta, y es más común
en los suelos poco cohesivos
• Erosión directa del terreno que sigue al
desbordamiento
• Fenómenos de tubificación
• Deslizamiento o hundimiento de las márgenes
causado por la filtración
• Colapso parcial o total del dique por aumento de la
presión del agua en los estratos permeables
subyacentes al dique
• Fallas de cimentación
Inundación San Diego Río
Chillón - Lima
2001
El flujo de avenida ingresó por atrás de la estructura haciéndola
colapsar
 2.3 FACTORES QUE INFLUYEN EN EL DISEÑO

• Tipo de suelo de cimentación

• Material utilizado

• Máximo nivel de agua durante la ocurrencia de la

avenida de diseño

• Grado de protección requerido

 2.4 DISEÑO DE DIQUES

El diseño de un dique consiste de:

. Determinación de la altura
. Determinación del ancho de corona
. Estudio de la cimentación
. Determinación de los taludes laterales, análisis
de estabilidad
. Drenes
. Revestimientos de protección
. Protección al pie del talud
 2.4.1 Determinación de la altura (H)
Depende principalmente de :
F
. El máximo nivel de agua H
. El borde libre (F)

Cuadro No 1 Recomendaciones del Borde Libre

Descarga de Diseño (m3/s) Borde Libre (m)

Menos de 200 0.6

200 – 500 0.8

500 - 2000 1.0

 2.4.2 Determinación del Ancho de Corona
El ancho de corona se diseña de acuerdo a las características de cada
río y de cada sección.
Depende principalmente:
• de la importancia del dique
• del material utilizado en su construcción
• de la duración de la avenida, etc

Cuadro No2 Recomendaciones para el ancho de corona, en

función de la avenida de diseño

Descarga de Diseño (m3/s) Ancho de Corona (m)

Menos de 500 3

500 – 2000 4
2.4.4 Determinación de los Taludes Laterales

• La pendiente adecuada de los taludes del dique

se determina teniendo en cuenta el material de
construcción del dique, y el resultado de los
análisis de estabilidad.
• En el siguiente cuadro se dan
recomendaciones para los taludes de
diques de tierra homogéneos, de acuerdo al
material que se utiliza en el terraplén
 Taludes Recomendados Para los Diques de Tierra
Homogéneos Sobre Cimentaciones Estables

Clasificación de los Suelos Talud de Aguas

Arriba Abajo
GW, GP, SW, SP No adecuado No adecuado

GC, CM,SC,SM 1V:2.5H 1V:2H

CL, ML 1V:3H 1V:2.5H

CH,MH 1V:3.5H 1V:2.5H

DIQUE DE TIERRA CON ENROCADO, EN CONSTRUCCIÓN
DIQUE DE TIERRA CON ENROCADO, EN CONSTRUCCIÓN
Flujo a través de diques y su
Cimentación. Red de Flujo
Diversas formas de instalación de drenes en diques
 2.5 SEPARACION ENTRE DIQUES
• La ubicación del dique en la llanura de inundación , esta en función del ancho
de equilibrio B de un río
Lmin = B

a. Para ríos con lecho de arena, Blench da la siguiente relación:

−0.5
B = 14Q 0.5 d 50
0.25
Fs

Fs es un factor que describe la dureza (resistencia) de las riberas

Fs = 0.1 arena limosa Fs = 0.2 arcilla limosa Fs = 0.3 riberas de material
cohesivo

b. Para ríos con lecho de grava, Kellerhals da la siguiente relación:

B = 3.26Q0.5
RIO
ICA
 Dique

Dique
B
 2.6. Revestimientos de Protección

• Debido a que los diques se construyen

generalmente de grava, arena, arcilla, es necesario
protegerlos de la erosión y de las filtraciones de
agua
• Se pueden usar, entre otros materiales, los
enrocados de protección, o los colchones de
gabiones
• Se debe proteger también el pie del dique contra
los fenómenos de socavación
Sistema de protección
con elementos
prefabricados de
concreto
Elementos prefabricados de concreto
OBRAS DE DEFENSA SOBRE USANDO COLCHONES DE
GAVIONES
FALLA DE DEFENSAS DE CONCRETO EN EL RIO ICA
Falla del revestimiento de concreto por socavación
general
ENROCADOS DE PROTECCION
 CONSIDERACIONES BASICAS

Los enrocados de protección de riberas y de diques

son una parte importante en los trabajos de
tratamiento de ríos, y sirven a los siguientes
propósitos:
• Tratamiento del río para mantener el
alineamiento de la ribera
• Protección de los terrenos adyacentes contra
la erosión
• Protección de los taludes de la carretera
contra la acción de los flujos de avenidas
• Protección de estructuras, como puentes,
pontones, alcantarillas, badenes, etc
Enrocado de protección
 ELEMENTOS DEL ENROCADO DE PROTECCION
La protección se compone de los siguientes elementos:

• Capa de protección de enrocado. - La cual debe

ser dimensionada contra los esfuerzos de corte, y
contra las olas que pueden impactar al enrocado
• Filtro.- El cual protege al suelo de la erosión debido a
la corriente de agua, ataque de olas, y de flujos
subterráneos; y evita el movimiento de las partículas
finas que conforma el suelo protegido
• Debajo del filtro el terreno base de la orilla, o del
dique
• Enrocado de protección al pie del talud.- El cual evita
que el talud protegido falle, debido a los efectos de
socavación general
Dique río Cautin
Temuco - Chile
 CAPA DE PROTECCION DE ENROCADO

a. Calidad de las rocas

• La roca debe ser sana, dura, de cantera

• Debe ser resistente al agua y a los esfuerzos de corte
• Se recomienda las rocas ígneas como: granito,
granodiorita, dioríta, basalto, riolíta, etc., con densidad
relativa DR > 2
• La mejor forma de la roca es la angular
• La estabilidad del enrocado depende de la forma, tamaño
y masa de las piedras, y de una adecuada distribución de
tamaños
Enrocado de Protección al pie del talud
 CAPA DE PROTECCION DE ENROCADO (continuación)

b. Tamaño de las rocas

• La estabilidad de una roca es una función de su tamaño, expresada
ya sea en términos de su peso ó diámetro equivalente
• Se han efectuado muchos estudios para determinar el tamaño de las
rocas, entre los que tenemos:
- Fórmula de Maynord
d 50 V
= C1 F 3 F = C2
y gy
Donde: d50 es el diámetro medio de las rocas, y los valores
recomendados de C1 y C2 se muestran a continuación:

- Valores de C1: - Fondo plano C1 = 0.28

- Talud 1V:3H C1 = 0.28
- Talud 1V:2H C1 = 0.32
- Valores de C2 - Tramos en curva C2 = 1.5
- Tramos rectos C2 = 1.25
- En el extremo de C2 = 2.0
-espigones
3.2.1 CAPA DE PROTECCION DE ENROCADO (continuación)

b. Tamaño de las rocas (continuación)

• Fórmula de Isbash
r − 
V = 1.7 gd =


Donde: d = diámetro de las rocas

rr= densidad de las rocas
r = densidad del agua

• Fórmula de Goncharov

V 8.8 y
= 0.75Log
gd d
 CAPA DE PROTECCION DE ENROCADO (continuación)
b. Tamaño de las rocas (continuación)
b3 Recomendaciones de la Comisión Federal de Electricidad de
Mexico
Diámetros mínimos de las piedras de protección, en
centimetros, para un tirante igual a 1m (*)
Velocidad de la Peso específico del material, en Kg/m3
corriente V1,en m/s 1600 1800 2000 2200 2400
1.0 8 8 7 6 6

2.0 18 16 13 13 12

3.0 38 34 31 28 26

4.0 68 60 54 50 46

>4.5 85 77 70
 FILTROS

• La estabilidad del revestimiento, en una ribera o en un dique,

depende no solamente del tipo y construcción del enrocado, sino
que depende en gran medida del tipo y composición del filtro
• El filtro protege al suelo de la erosión debido a la corriente de
agua, ataque de olas, y de flujos subterráneos; y evita el
movimiento de las partículas finas que conforma el suelo
protegido
• Se tiene que tener en cuenta, que dependiendo de las condiciones
de diseño, el flujo en el filtro puede tener componentes:
- a lo largo del enrocado en la dirección del alineamiento
del río
- hacia arriba o hacia abajo del talud del enrocado
- Perpendicular al talud
- Hacia adentro o hacia fuera del suelo protegido
• Se puede tener filtros de material granular, o filtros de geotextil
 Colocación del geotextil

Introducir el geotextil dentro

de la base del enrocado

1
1
Geotextil
DISEÑO DE ESPIGONES CON
ENROCADOS
ESPIGONES O
ESPOLONES
 5.1 GENERALIDADES
• Los espigones son obras transversales que avanzan desde la orilla existente hasta la
nueva línea de orilla, para reducir las anchuras excesivas del lecho, provocando la
sedimentación de la zona limitada por ellos

• Siempre se debe tener en cuenta que tales estructuras son obstáculos en el flujo natural
del río por lo que puede haber reacción

• Las ventajas de los espigones sobre las obras longitudinales estriban en que permiten
modificar posteriormente con facilidad el ancho del lecho ; pero en cambio ofrecen el
inconveniente de no formar un lecho regular, ya que constituyen solamente guías a
relativamente grandes distancias, y entre ellas el lecho se forma libremente

• La razón principal de que se empleen a pesar de este inconveniente, radica en que

implican menos desembolsos

• En ríos de montaña con considerable transporte de sedimentos los espigones no dan

buen resultado

• Estas estructuras han sido muy efectivas en ríos pequeños y medianos.

• Los espigones se usan comúnmente en protección de tramos en curva

 4.2 Espigones permeables e impermeables

4.2.1 Espigones Permeables

Tal como se observa en la figura, los espigones permeables consisten
de una o más filas de caballetes (de acero, madera, concreto). Debido a su
espaciamiento el agua puede pasar, pero se origina un remanso aguas arriba, se
incrementan las pérdidas de energía, haciendo que ocurran sedimentaciones
aguas arriba de los espigones

También son permeables los espigones hechos con enrocados y con

gaviones
4.2.2 Espigones Impermeables
Los espigones impermeables son construídos de piedra, grava y roca, como diques
de tierra con protección en los taludes, o como estructuras de concreto.
En la figura se observa un espigón impermeable , no sumergible
Filtro
Tierra compactada

Revestmiento
Llanura de
inundación
Profundidad de socavación
Nivel del cauce esperada

Protección en la base Protección en la base

4.3 Partes de un Espigón
Las denominaciones de las diferentes partes de un espigón se indican en la figura
Morro

Frente

cresta

Espalda

Arranque

• Alrededor del morro ocurren fenómenos de socavación local, por lo tanto se

debe hacer mucho más seguro la protección tanto en el talud, como al pie de
este.
• Los espigones sumergidos necesitan tambien tener protección en la cresta
• El talud en el morro es mayor que los taludes del frente y la espalda del
espigón
4.5 Características del Flujo alrededor de los espigones

Socavación local
Erosión de
ribera

a. Espigón con inclinación hacia aguas arriba

Socavación local

Socavación local

b. Espigón con inclinación hacia aguas abajo

Socavación local

c. Espigón normal al flujo

 5.6 LOCALIZACION EN PLANTA
• Al proyectar una obra de defensa, ya sea respetando la orilla actual, o
bien en una nueva margen (al hacer una rectificación), se requiere trazar
en planta el eje del río, y en las orillas delinear una frontera,
generalmente paralela a dicho eje, a lo cual llegarán los extremos de los
espigones
Espigones
Línea de frontera

• La longitud de cada espigón estará dada por la distancia de la orilla real

a esa línea

• La separación entre las nuevas orillas, es decir, el ancho B, estará dado

por el estudio de estabilidad de la corriente que se haya hecho.
• Cuando se trata de una rectificación en cauces formados por arenas y
limos conviene, dentro de los posible, que los radios de las curvas, medidos
hasta el eje del río, tengan la longitud r siguiente:

2.5B  r  8B
Espigones

Donde: B ancho medio de la superficie libre en los tramos rectos en metros

• Al proteger una sola curva o un tramo completo, los primeros tres espigones
aguas arriba deben tener longitud variable: el primero será el de menor longitud
posible (igual al tirante) y los otros dos aumentarán uniformemente, de tal
manera que el cuarto ya tenga la longitud del proyecto. La pendiente
longitudinal de la corona debe ser uniforme en todos ellos
 Espigones

Diques guia

LOCALIZACION EN PLANTA DE
UNA OBRA DE DEFENSA CON
ESPIGONES

a. Curva trazada con

b. Curva formada con tramos que
un solo radio
diferente radio de curvatura
CONTROL DE HUAYCOS EN
LA PARTE ALTA DEL CAUCE
• OTRAS MEDIDAS A NIVEL DE CUENCA
