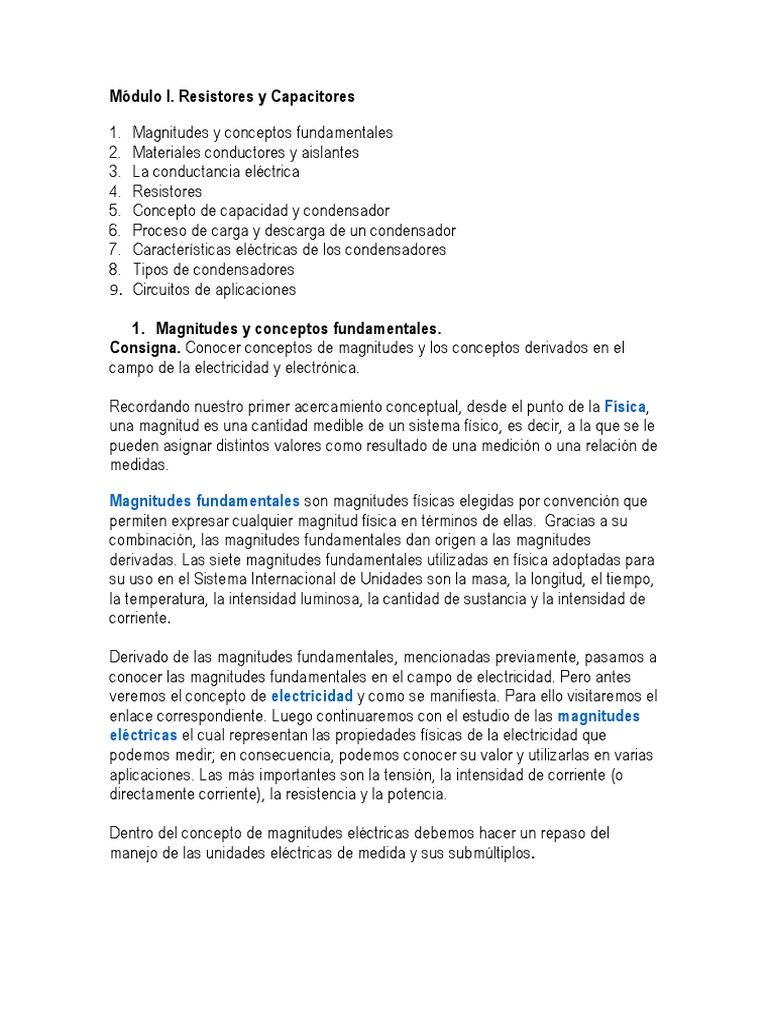

Módulo I.

Resistores y Capacitores

1. Magnitudes y conceptos fundamentales

2. Materiales conductores y aislantes
3. La conductancia eléctrica
4. Resistores
5. Concepto de capacidad y condensador
6. Proceso de carga y descarga de un condensador
7. Características eléctricas de los condensadores
8. Tipos de condensadores
9. Circuitos de aplicaciones

1. Magnitudes y conceptos fundamentales.

Consigna. Conocer conceptos de magnitudes y los conceptos derivados en el
campo de la electricidad y electrónica.

Recordando nuestro primer acercamiento conceptual, desde el punto de la Física,

una magnitud es una cantidad medible de un sistema físico, es decir, a la que se le
pueden asignar distintos valores como resultado de una medición o una relación de
medidas.

Magnitudes fundamentales son magnitudes físicas elegidas por convención que

permiten expresar cualquier magnitud física en términos de ellas. Gracias a su
combinación, las magnitudes fundamentales dan origen a las magnitudes
derivadas. Las siete magnitudes fundamentales utilizadas en física adoptadas para
su uso en el Sistema Internacional de Unidades son la masa, la longitud, el tiempo,
la temperatura, la intensidad luminosa, la cantidad de sustancia y la intensidad de
corriente.

Derivado de las magnitudes fundamentales, mencionadas previamente, pasamos a

conocer las magnitudes fundamentales en el campo de electricidad. Pero antes
veremos el concepto de electricidad y como se manifiesta. Para ello visitaremos el
enlace correspondiente. Luego continuaremos con el estudio de las magnitudes
eléctricas el cual representan las propiedades físicas de la electricidad que
podemos medir; en consecuencia, podemos conocer su valor y utilizarlas en varias
aplicaciones. Las más importantes son la tensión, la intensidad de corriente (o
directamente corriente), la resistencia y la potencia.

Dentro del concepto de magnitudes eléctricas debemos hacer un repaso del

manejo de las unidades eléctricas de medida y sus submúltiplos.
Unidades eléctricas de intensidad, tensión, resistencia, potencia.

Conceptualmente, la corriente eléctrica

consiste en un flujo de electrones que van
desde un punto con más carga negativa que
otro. La intensidad depende del número de
electrones que circulen en el circuito.

La unidad empleada para su medida es el

Amperio (A), nombre dado en honor del físico francés Ampere. Cuando en un
circuito se mueve una carga de 63 trillones de electrones (un culombio) en cada
segundo, se dice que en el circuito circula una intensidad de un amperio (1 A).
Como en electrónica esta es una unidad muy grande para las corrientes que
normalmente se controlan, definiremos sus submúltiplos más empleados.

1 A = 1000 mA = 1000000 uA
1 miliamperio = 1 mA = 0.001 A = 1x10-3 Amperios
1 microamperio = 1 uA = 0.000001 A = 1x10-6 Amperios

Para medir esta magnitud se emplea el amperímetro.

Tensión eléctrica, voltaje o diferencia de potencial son tres nombres con los que
nos referiremos a la diferencia de cargas eléctricas que existe entre los polos
positivo y negativo del generador del circuito. Esta magnitud es indicativa de la
cantidad de energía que será capaz de desarrollar la corriente de electrones, para
una misma intensidad de corriente.

La unidad que nos mide la diferencia de potencial o tensión es el VOLTIO (V)

llamado así en honor al físico italiano Volta, que descubrió la pila eléctrica.
Para grandes potenciales se emplea el Kilovoltio = 1 x 103 Voltios y para pequeños
valores de tensión el milivoltio = 1 x 10-3 Voltios
1 V = 0.001 KV = 1.000 mV

El elemento usado para medir su valor en un circuito se llama voltímetro.

La dificultad que ofrece el conductor al paso de una corriente eléctrica se llama

resistencia eléctrica y se mide en OHMIOS (Ω), nombre dado en honor del físico
alemán Ohm. Esta unidad es demasiado pequeña por lo que es frecuente
encontrar múltiplos como el kilo ohmio (KΩ), equivalente a 1000 Ω, y el mega
ohmio (MΩ), equivalente a 1000000 Ω.

Para medir la resistencia eléctrica de un elemento se utiliza el óhmetro.

Previamente se mencionó
el instrumento con el cual se
realizaba la medición de corriente,
I, voltaje, V, resistencia, Ω, y
potencia, W.

En el laboratorio se trabaja con un

instrumento que tiene la capacidad
de tener las funciones previamente
mencionada. Este instrumento se
denomina Multímetro.

Observando la caratula del

multímero desde la posición, OFF,
girando el selector en sentido
horario vemos las siguientes
funciones básicas: Voltaje DC,
Voltaje AC, Corriente DC,
Corriente AC, Resistencia

Las funciones básicas del

multímetro se puede buscar en el
enlace del modelo de referencia
Victor VC890D. También es bueno
bajar el Manuel para que
conozcan las características del
mencionado dispositivo.

También les dejo el siguiente

enlace donde se explica las
utilidades de las funciones básicas
de un multímetro.
Unidad de potencia eléctrica.
La Potencia eléctrica es la relación del paso de energía de un flujo de electrones
por unidad de tiempo, es decir, la cantidad de energía entregada o absorbida por
un elemento en un tiempo determinado. La potencia eléctrica se representa con la
letra P y la unidad de medida es el Vatio (Watt).
El vatio (W) es la potencia que consume un elemento al que se le ha aplicado una
tensión de un voltio y circula por él una intensidad de un amperio.

W = I * V. donde I: Amperios, V: Voltios .

Como múltiplo más usual se emplea el: KILOVATIO = 1x103 VATIOS.

Como submúltiplo se utiliza el: 1 milivatio = 1x10-3 Vatio, Por lo tanto: 1 W = 1.000
mW = 0.001 Kw

Como futuros ingenieros electrónicos deben tener presente que el cálculo de la

potencia eléctrica en circuito de corriente alterna se hace más complejo debido al
desfase que provocan, los elementos capacitivos e inductivos, entre la corriente y
la tensión.
En resumen. En la siguiente tabla, vemos el símbolo de cada magnitud, el símbolo
de cada unidad de medida de la magnitud.

En la siguiente tabla, observamos la anotación que se usa en ingeniería. El factor

de multiplicación, potencia de diez, con el que se especifica la asignación de
prefijos y su respectivo símbolo. Estos permiten reconocer fácilmente la potencia
de diez y proporcionar un mejor canal de comunicación entre especialistas de
tecnología.
En los siguiente enlace puede ampliar el conocimiento, conceptual, del cambio de
unidades de las magnitudes eléctricas y poner en práctica su destreza de lo
comprendido con el ejercicio de cambio de unidades.
http://iesthiar.edu.gva.es/oa/profesores/ejemplo_1/cambio_de_unidades.html
http://iesthiar.edu.gva.es/oa/profesores/ejemplo_1/ejercicios__cambio_de_un
idades.html
 2. Materiales conductores y aislantes

La composición química de la materia contiene capas de electrones; es

decir que los átomos de los que todos los elementos están compuestos,
contienen un núcleo rodeado por una serie de órbitas, cada una de las
cuales cuenta con un número máximo de electrones.

La última de estas órbitas, es decir la que mayor distancia presenta con

respecto al núcleo del átomo, puede tener una diferente cantidad de
electrones: esto es lo que determina la capacidad que tendrá toda la
sustancia de dejar pasar la electricidad, que es lo que cotidianamente se
conoce como conducirla o aislarla.

No todos los metales conducen la

corriente con la misma facilidad: el
mejor conductor conocido es la plata,
Ag, seguido de cerca por el cobre,
Cu, y algo menos el oro, Au, y el
aluminio, Al. Lógicamente, el alto
precio de los metales preciosos como
la plata hacen inviable su uso como
conductores de amplio uso, por lo
que se utiliza habitualmente el cobre.
Investigación no. 1. Dibuje la estructura atómica de los siguientes elementos:
plata, cobre, oro, aluminio. En cada dibujo debe indicar el número atómico, la
cantidad de electrones en cada nivel de energía.
Un aislante eléctrico es un material que no permite el paso de corriente a su través;
existen aislantes naturales, como la madera o todos los materiales pétreos, y
aislantes artificiales como los materiales plásticos.
 3. La conductancia eléctrica.
Adelantándonos al concepto de la ley de Ohm, establece que la diferencia de
potencial, V, que aplicamos en los extremos de un conductor determinado es
proporcional a la intensidad de la corriente, I, que circula por el citado conductor.
V=IxR. De esa relación se establece la resistencia como la razón del voltaje sobre
la corriente, R=V/I.
El término conductancia es el inverso de esa expresión. Es la razón de la corriente
sobre el voltaje, G=I/V.
La unidad de conductancia es el siemens, abreviado S. Se le dio ese nombre por
Werner von Siemens, fundador de la empresa alemana de telecomunicaciones y
electrónicos industriales que lleva su nombre. Es posible que te encuentres con un
término más viejo, el mho, que se usa como unidad de conductancia, que es
simplemente "ohm" escrito al revés.

Usar la conductancia en vez de la resistencia para el mismo objeto físico

simplemente hace hincapié en un aspecto distinto de su conducta. La resistencia
reduce o impide el flujo de corriente, mientras que la conductancia permite que
atraviese la corriente. Los términos son dos aspectos de la misma idea.

Del concepto conductancia eléctrica, se

deriva el concepto conductividad eléctrica,
como el movimiento de partículas
eléctricamente cargadas a través de un
(conductor eléctrico). El movimiento de las
cargas constituye una corriente eléctrica.
 4. Resistores.
En el apartado previo, vimos el concepto de la ley de Ohm, el cual define la
resistencia como la razón del voltaje sobre la corriente. R=V/I.

En otras palabras, se denomina resistencia o resistor al

componente pasivo diseñado para introducir una resistencia,
al paso de la corriente, determinada entre dos puntos de un
circuito eléctrico. En otros casos, como en las planchas,
calentadores, etc., se emplean resistencias para producir
calor aprovechando el efecto Joule. Es un material formado
por carbón y otros elementos resistivos para disminuir la
corriente que pasa. Se opone al paso de la corriente.

La corriente máxima, I, y diferencia de potencial máxima, V, en una resistencia

viene condicionada por la máxima potencia que pueda disipar su cuerpo. Esta
potencia se puede identificar visualmente a partir del diámetro sin que sea
necesaria otra indicación. Los valores más comunes son 0.25 W, 0.5 W y 1 W.

Existen resistores cuyo valor puede ser ajustado manualmente

llamados potenciómetros, reóstatos o simplemente resistencias
variables. También se producen dispositivos cuya resistencia varía
en función de parámetros externos, como los termistores, que son
resistores que varían con la temperatura; los varistores que
dependen de la tensión a la cual son sometidos, o las
fotorresistencias que lo hacen de acuerdo con la luz recibida.

Los resistores se utilizan en los circuitos para limitar el valor de la corriente o para
fijar el valor de la tensión, según la Ley de Ohm. A diferencia de otros
componentes electrónicos, los resistores no tienen polaridad definida.

Código de colores.

Para caracterizar un resistor hacen falta conocer tres

parámetros: resistencia eléctrica, disipación máxima y
precisión o tolerancia. Estos valores se indican normalmente
en el encapsulado dependiendo del tipo de este; para el tipo
de encapsulado axial, el que se observa en las fotografías,
dichos valores van rotulados con un código de franjas de
colores.
Como leer el valor de una resistencia

Para saber el valor de una resistencia tenemos que fijarnos, cuantas bandas o
barras tiene. En el caso de la figura, tiene 3 bandas de colores seguidas y una
cuarta más separada, luego comparamos cada barra de color con el códigos de
colores diseñado para tal fin.

Las resistencia que veremos en los laboratorios, generalmente tienen cuatro barras
de colores, aunque podemos encontrar algunas que contenga cinco barras (la 5ª
barra indica la tolerancia). Vamos a tomar como ejemplo la más general, las de
cuatro barras. Con la banda correspondiente a la tolerancia, la más separada, a la
derecha, como se muestra en la figura, leemos las bandas restantes de izquierda a
derecha, como sigue:

• La primera banda representa el dígito de las unidades.

• La segunda banda representa el dígito de las decenas.
• La tercera banda representa la potencia de 10 por la cual se multiplica el
número obtenido previamente.
• La cuarta banda representa la tolerancia.
• El resultado numérico se expresa en Ohms.

En el ejemplo de la figura previa.

• Observamos la primera barra: rojo = 2

• Observamos la segunda barra: violeta = 7
• Observamos la tercera barra: verde =100000
• Unimos los valores de las primeras dos barras y multiplicamos por el valor
de la tercera banda.
• El valor obtenido lo multiplicamos por 10%

27 X 105 = 2700000Ω o 2.7 MΩ y este valor de la resistencia es expresada en

Ohmios con una tolerancia de ±10%. Es decir, el valor + o - que puede tener por
encima o por debajo del valor que marcan las 3 primeras bandas.
Práctica. https://youtu.be/zBoPaiFkLaA
Interpretación del código de colores para obtener el valor de la resistencia.

Observe el código de
colores, de 4 barras, en las
resistencias mostrada,
determine el valor óhmico y
el % de tolerancia.

R1: R2:
R3: R4:
Codificación de los resistores de montaje superficial

A los resistores cuando se encuentran en

circuitos con tecnología de montaje de
superficie se les imprimen valores numéricos
en un código similar al usado en los resistores
axiales.

Los resistores de tolerancia estándar en estos

tipos de montajes (Standard-tolerance
Surface Mount Technology) son marcados
con un código de tres dígitos, en el cual los
primeros dos dígitos representan los primeros dos dígitos significativos y el tercer
dígito representa una potencia de diez (el número de ceros).

Analicemos la codificación de las resistencia de montaje superficial, SMD.

Veamos unos ejemplos de práctica:

334 33 × 10.000 Ω = 330 kΩ
222 22 × 100 Ω = 2,2 kΩ
473 47 × 1.000 Ω = 47 kΩ
105 10 × 100.000 Ω = 1 MΩ
4R7 = 4,7 Ω En los siguientes resistores menores de 10Ω se utiliza una “R” para
0R22 = 0,22 Ω indicar la posición decimal.
0R01 = 0,01 Ω
Resistores en serie. Propiedades.
En contenido de este tema se sustrae del siguiente enlace:
https://es.khanacademy.org/science/electrical-engineering/ee-circuit-analysis-
topic/ee-resistor-circuits/a/ee-series-resistors
Los resistores están en serie cuando
están conectados del extremo de salida
de uno al extremo de entrada del otro y no
hay otros cables que se ramifiquen de los nodos entre los componentes.
En la imagen, R1, R2 y R3 están en serie. Los resistores en serie comparten la
misma corriente.
Los resistores en la siguiente imagen
no están en serie. Hay ramas
adicionales que se alejan de los nodos
entre los resistores. Si estas ramas
conducen corriente (las flechas anaranjadas), entonces R1, R2 y R3 no comparten
la misma corriente.
Propiedades de los resistores en serie
A continuación, le mostramos un circuito con resistores en serie:
En la figura, observamos que la
fuente de voltaje Vs está conectada
a la cadena de resistores en serie.
El voltaje Vs es un valor constante.
No conocemos la corriente is o
como se divide Vs entre los tres
resistores.
Dos cosas que sí sabemos son:

• La suma de los tres voltajes de los resistores debe dar Vs

• La corriente is fluye por los tres resistores.

Con esta información, y la ley de Ohm, podemos escribir las siguientes

expresiones:
VS = VR1 + VR2 +VR3 donde VR1 = i⋅R1, VR2 = i⋅R2, VR3 = i⋅R3
VS = i⋅R1+ i⋅R2 + i⋅R3 factorizando por i tenemos VS = i (R1+ R2 + R3)
Considerando que, en un circuito resistivo serie, la incógnita es la corriente, i, que
circula por el circuito, despejamos la incógnita i.
i = VS / (R1+ R2 + R3)
La ecuación obtenida, se parece a la ley de Ohm para un solo resistor, excepto
que los resistores en serie aparecen como una suma.
Resistor equivalente en serie.

De la figura izquierda, podemos obtener un nuevo resistor, más grande,

equivalente a la suma de los resistores en serie.
Rserie = R1+R2+R3
Es equivalente en el sentido de que, para un resistor serie, y un VS dado, fluye la
misma corriente i. Esa afirmación, se puede observar en la figura derecha.
El voltaje se distribuye entre los resistores en serie.
Con la ecuación i = VS / (R1+ R2 + R3) obtenemos la corriente i a lo largo de la
conexión en serie. Esto nos permite averiguar el voltaje a lo largo de los resistores
individuales. Esto se denomina, caída de tensión en cada resistencia del circuito
resistivo serie.
Aplicando la ley de Ohm en los resistores individuales tenemos:
VR1 = i⋅R1, VR2 = i⋅R2, VR3 = i⋅R3
Ejemplo.
a. ¿Cuál es la corriente i y
cuál es la caída de tensión en
los tres resistores?
b. Muestra que los voltajes
individuales de los resistores
suman VS
