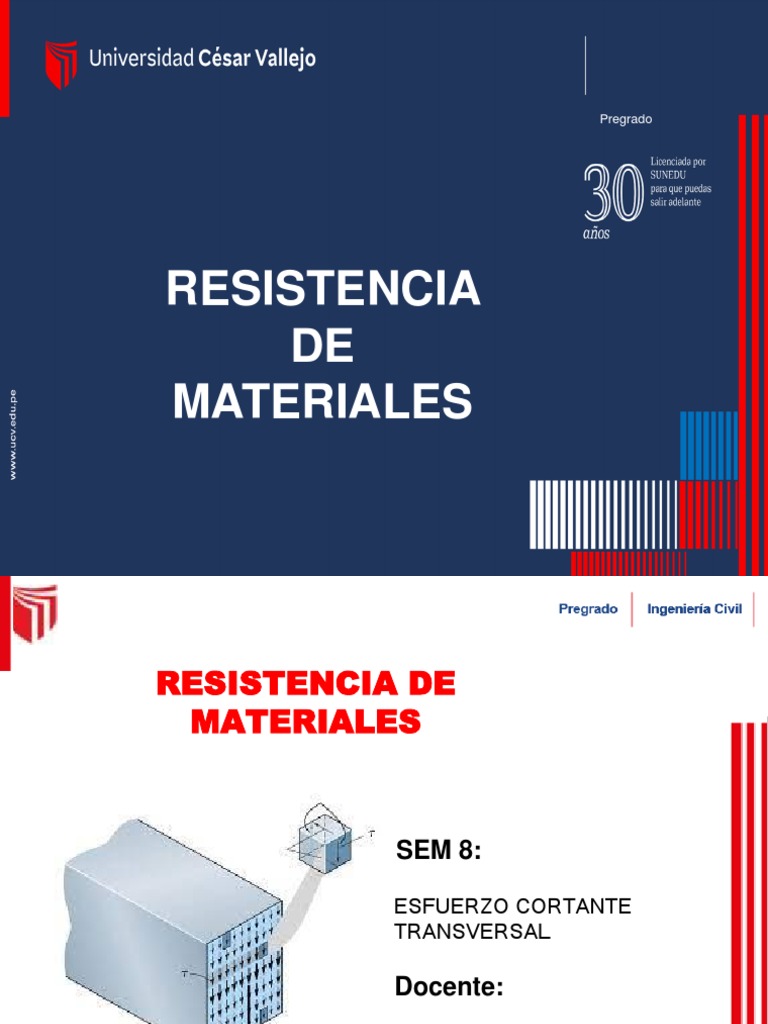

Pregrado

RESISTENCIA
DE
MATERIALES
RESISTENCIA DE
MATERIALES

SEM 8:

ESFUERZO CORTANTE
TRANSVERSAL

Docente:
Esfuerzo cortante transversal
OBJETIVOS DEL CAPÍTULO
Determinar el esfuerzo cortante en una viga que tiene una sección transversal
prismática y que está fabricada de un material homogéneo que se comporta de
forma elástica lineal. El método de análisis empleado se limitará a casos
especiales de la geometría de la sección transversal. A pesar de esto, el
método tiene muchas aplicaciones en una amplia gama dentro del análisis
y el diseño en ingeniería. Se analizarán los conceptos de flujo cortante y
esfuerzo cortante para vigas y elementos de pared delgada. El capítulo termina
con un estudio sobre el centro cortante.
Fuerza cortante en elementos rectos
En general, una viga soportará tanto una fuerza
cortante como un momento. La fuerza cortante V es el
resultado de una distribución del esfuerzo cortante
transversal que actúa sobre la sección transversal de
la viga. Sin embargo, debido a la propiedad
complementaria de la fuerza cortante, este esfuerzo
creará los esfuerzos cortantes longitudinales
correspondientes que actuarán a lo largo de los planos
longitudinales de la viga, como se muestra en la figura
7-1.
Para ilustrar este efecto, considere una viga que está hecha con tres tablas,
figura 7-2a. Si las superficies superior e inferior de cada tabla son lisas, y las
tablas no están unidas entre sí, entonces la aplicación de la carga P hará que
cada tabla se deslice con respecto a las otras cuando la viga se somete a
flexión. Sin embargo, si las tablas están unidas entre sí, entonces los
esfuerzos cortantes longitudinales que actúan entre las tablas impedirán su
deslizamiento relativo, y por lo tanto la viga actuará como una sola unidad,
figura 7-2b.
Como resultado del esfuerzo cortante, se desarrollarán deformaciones
angulares y éstas tenderán a distorsionar la sección transversal de una
manera bastante compleja.
Por ejemplo, considere la barra corta de la
figura 7-3a fabricada con un material altamente
deformable y marcada con líneas horizontales y
verticales que forman una cuadrícula. Cuando
se aplica una fuerza cortante V, ésta tiende a
deformar las líneas de la cuadrícula siguiendo el
patrón que se muestra en la figura 7-3b. Esta
distribución no uniforme de la deformación
cortante hará que la sección transversal se
alabe.

Como resultado, cuando una viga está sometida tanto a flexión como a cortante, la
sección transversal no permanecerá plana como se supuso en el desarrollo de la
fórmula de la flexión. Aunque esto sea así, por lo general puede suponerse que el
alabeo de la sección transversal debido a la fuerza cortante es lo suficientemente
pequeño para poderlo pasar por alto. Este supuesto es particularmente cierto para
el caso más común de una viga delgada; es decir, una viga que tiene un peralte
pequeño en comparación con su longitud.
Fórmula del esfuerzo cortante Debido a que la
distribución de la deformación cortante no es
fácil de definir, como en el caso

de la carga axial, la torsión y la flexión, se

desarrollará la fórmula del esfuerzo cortante de
manera indirecta. Para ello se considerará
el equilibrio de fuerzas horizontales de una porción del
elemento tomado de la viga mostrada en la figura 7-4a. En la
figura 7-4b se presenta un diagrama de cuerpo libre del
elemento. Esta distribución se debe a los momentos
flexionantes M y M + dM. Se han excluido los efectos de V,
V + dV y w(x) en el diagrama de cuerpo libre porque estas
cargas son verticales y, por lo tanto, no participan en una
suma de fuerzas horizontales. De hecho, el elemento de la
figura 7-4b satisface a Fx = 0 ya que la distribución del
esfuerzo en cada lado del elemento forma sólo un momento
de par y por lo tanto una fuerza resultante cero.
Ahora considere la porción superior sombreada del elemento que se ha seccionado en
y’ desde el eje neutro, figura 7-4a. Este segmento tiene una anchura (t) en la sección y
los dos lados de la sección transversal tienen un área A’ cada uno. Debido a que los
momentos resultantes en cada lado del elemento difieren en dM, puede observarse en
la figura 7-4c que Fx = 0 no se cumplirá a menos que un esfuerzo cortante longitudinal
 actúe sobre la cara inferior del segmento. Se supondrá que este esfuerzo cortante es
constante en toda la anchura (t) de la cara inferior. Actúa sobre el área t dx. Al aplicar la
ecuación del equilibrio de fuerzas horizontales y al usar la fórmula de la flexión,
ecuación 6-13, se tiene
 EJEMPLO 1
El eje sólido y el tubo que se muestran en la figura
están sometidos a la fuerza cortante de 4 kN.
Determine el esfuerzo cortante que actúa sobre el
diámetro de cada sección transversal.
SOLUCIÓN
Propiedades de la sección. Con base en la tabla que aparece en la página final de este libro
(al reverso de la contraportada), el momento de inercia de cada sección, calculada respecto a
su diámetro (o eje neutro), es

El semicírculo superior (en gris más oscuro) que se muestra en la figura 7-9b, por
encima (o por debajo) de cada diámetro representa Q, porque esta área se
“mantiene sobre el elemento” mediante el esfuerzo cortante longitudinal a lo largo
del diámetro.
Esfuerzo cortante. Al aplicar la fórmula del esfuerzo cortante, donde t = 0.1
m para la sección sólida y t = 2(0.03 m) = 0.06 m para el tubo, se tiene
 EJEMPLO 2
Determine la distribución del esfuerzo
cortante sobre la sección transversal de la
viga mostrada en la figura

SOLUCIÓN
La distribución puede determinarse al
encontrar el esfuerzo cortante en una altura
arbitraria y desde el eje neutro,
figura b, para después graficar
esta función. Aquí, el área en
gris más oscura A´ se utilizará
para Q. Por lo tanto, Al aplicar la
fórmula del esfuerzo cortante,
se tiene una ec de una parábola.
Luego la distribución del esfuerzo cortante sobre la
sección transversal es parabólica. figura c, la
intensidad varía desde cero en la parte superior e
inferior, y = h/ 2, hasta un valor máximo en el eje
neutro, y = 0. Por comparación, máx es 50 por ciento
mayor que el esfuerzo cortante
promedio
EJEMPLO 3
Una viga de acero I de ala ancha tiene las
dimensiones mostradas en la figura (a). Si está
sometida a una fuerza cortante V = 80 kN, trace la
distribución del esfuerzo cortante que actúa sobre
el área de la sección transversal de la viga.

SOLUCIÓN
Como el alma y el ala son elementos rectangulares,
entonces, la distribución del esfuerzo cortante es
parabólica y en este caso varía de la forma mostrada en
la figura(b).Debido a la simetría, sólo deben determinarse
los esfuerzos cortantes en los puntos B´, B y C. Para ello
primero es necesario encontrar el momento de inercia del
área de la sección transversal respecto al eje neutro. Si
se trabaja en metros, resulta
NOTA: Observe que la mayor parte
Del esfuerzo cortante se produce
En el alma y es casi uniforme en
todo su peralte, variando desde
22.6 hasta 25.2 MPa. Es por esta
razón que, para el diseño,
algunos códigos permiten el
cálculo del esfuerzo cortante
promedio en la sección
transversal del alma en vez
de emplear la fórmula del
esfuerzo cortante.
 EJEMPLO 4 La viga mostrada en la figura (a) está construida
con dos tablas. Determine el esfuerzo cortante máximo en el
pegamento necesario para mantener las tablas juntas, a lo
largo del borde en el que están unidas.

SOLUCIÓN Fuerza cortante interna. En la figura (b)

se muestran las reacciones en los apoyos y el diagrama de
fuerza cortante para la viga. Se observa que el esfuerzo
cortante máximo en la viga es de 19.5 kN.
Propiedades de la sección. El centroide y, por lo tanto,
el eje neutro se determinarán a partir del eje de referencia
situado en la parte inferior del área de la sección transversal,
figura (a). Si se trabaja en unidades de metros, resulta

Por lo tanto, el momento de inercia respecto al eje neutro,

figura (a), es
La tabla superior (ala) se mantiene sobre la tabla inferior (alma) por
medio del pegamento, el cual está aplicado sobre el grosor t = 0.03 m. En
consecuencia, A´ se define como el área de la tabla superior, figura (a). Se
tiene

Esfuerzo cortante. Con los datos anteriores y

aplicando la fórmula del esfuerzo cortante se obtiene

En la figura (c) se muestra el esfuerzo cortante que

actúa en la parte superior de la tabla inferior.

NOTA: La resistencia del pegamento a este esfuerzo

cortante longitudinal
es lo que evita que las tablas se deslicen en el
soporte derecho.
Prob: Determine el esfuerzo cortante máximo
que actúa sobre la viga T, en el punto C.
Muestre el resultado sobre un elemento de
volumen en ese punto.
GRACIAS
