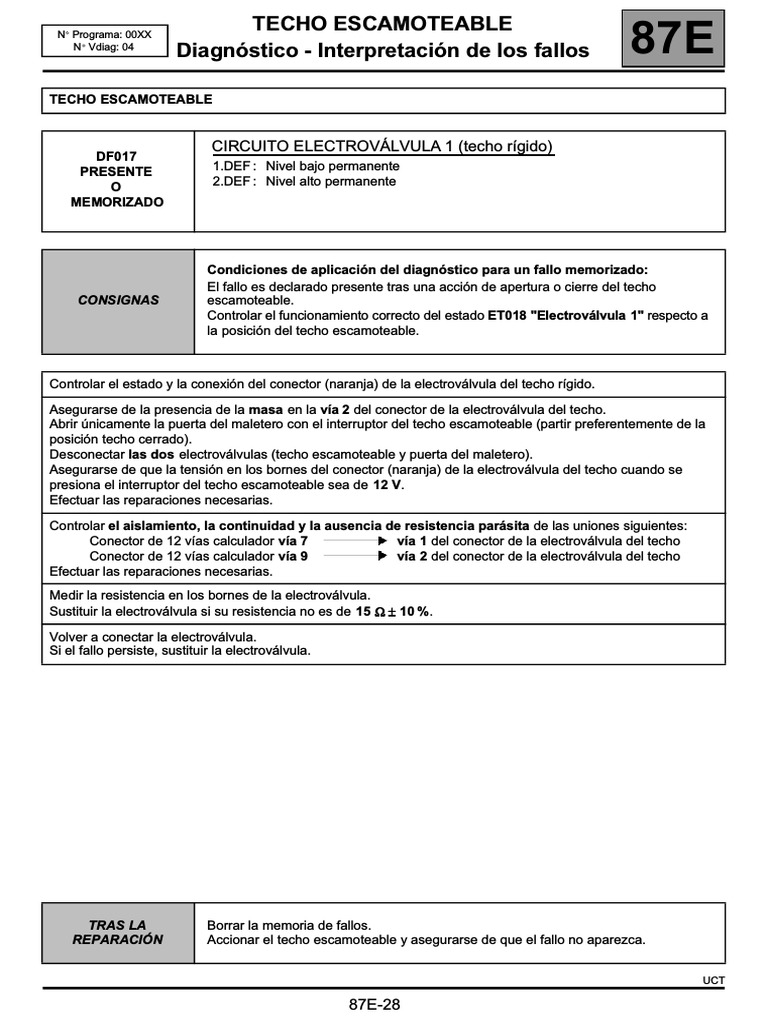

87E

N Programa: 00XX
TECHO ESCAMOTEABLE
N Vdiag: 04
Diagnóstico - Interpretación de los fallos

TECHO ESCAMOTEABLE

CIRCUITO ELECTROVÁLVULA 1 (techo rígido)

DF017
PRESENTE 1.DEF : Nivel bajo permanente
O 2.DEF : Nivel alto permanente
MEMORIZADO

Condiciones de aplicación del diagnóstico para un fallo memorizado:

El fallo es declarado presente tras una acción de apertura o cierre del techo
CONSIGNAS escamoteable.
Controlar el funcionamiento correcto del estado ET018 "Electroválvula 1" respecto a
la posición del techo escamoteable.

Controlar el estado y la conexión del conector (naranja) de la electroválvula del techo rígido.

Asegurarse de la presencia de la masa en la vía 2 del conector de la electroválvula del techo.

Abrir únicamente la puerta del maletero con el interruptor del techo escamoteable (partir preferentemente de la
posición techo cerrado).
Desconectar las dos electroválvulas (techo escamoteable y puerta del maletero).
Asegurarse de que la tensión en los bornes del conector (naranja) de la electroválvula del techo cuando se
presiona el interruptor del techo escamoteable sea de 12 V.
Efectuar las reparaciones necesarias.

Controlar el aislamiento, la continuidad y la ausencia de resistencia parásita de las uniones siguientes:

Conector de 12 vías calculador vía 7 vía 1 del conector de la electroválvula del techo
Conector de 12 vías calculador vía 9 vía 2 del conector de la electroválvula del techo
Efectuar las reparaciones necesarias.
Medir la resistencia en los bornes de la electroválvula.
Sustituir la electroválvula si su resistencia no es de 15 10 %.

Volver a conectar la electroválvula.

Si el fallo persiste, sustituir la electroválvula.

TRAS LA Borrar la memoria de fallos.

REPARACIÓN Accionar el techo escamoteable y asegurarse de que el fallo no aparezca.

UCT

87E-28
