Estudio Hidrológico y Ubicación de la Red de Estaciones Hidrométricas en la Cuenca del Río Rímac 2010

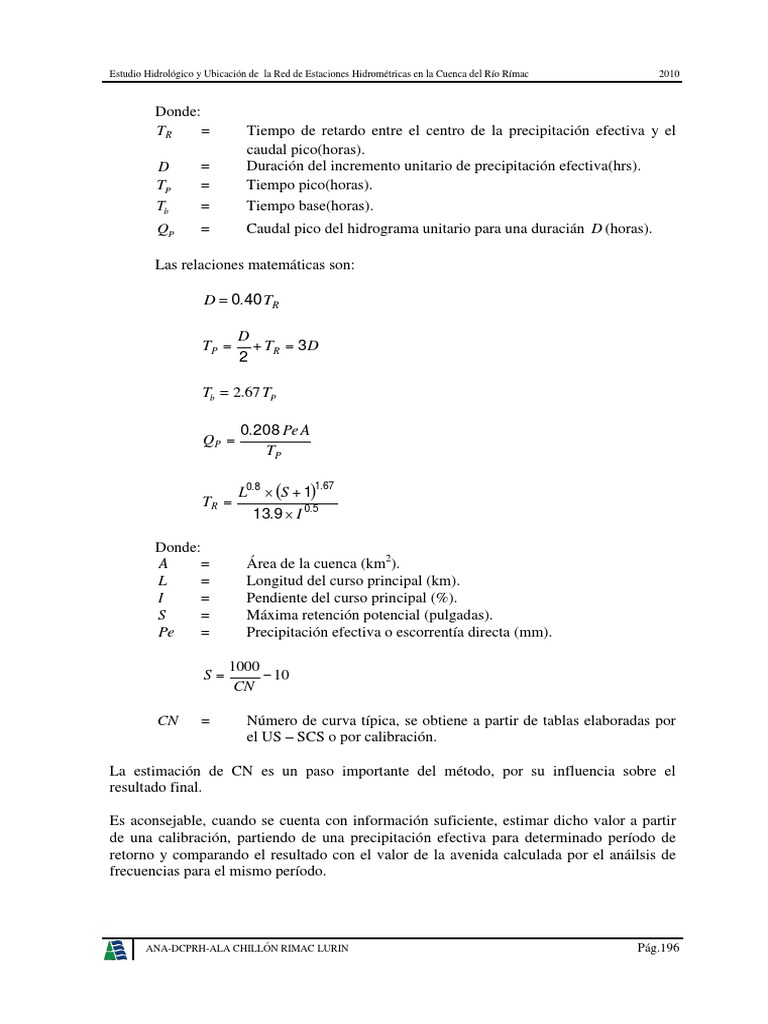

Donde:
TR = Tiempo de retardo entre el centro de la precipitación efectiva y el
caudal pico(horas).
D = Duración del incremento unitario de precipitación efectiva(hrs).
TP = Tiempo pico(horas).
Tb = Tiempo base(horas).
QP = Caudal pico del hidrograma unitario para una duracián D (horas).

Las relaciones matemáticas son:

D  0.40 TR

D
TP   TR  3 D
2

Tb  2.67 TP

0.208 Pe A
QP 
TP

L0.8  S  1
1.67
TR 
13.9  I 0.5

Donde:
A = Área de la cuenca (km2).
L = Longitud del curso principal (km).
I = Pendiente del curso principal (%).
S = Máxima retención potencial (pulgadas).
Pe = Precipitación efectiva o escorrentía directa (mm).

1000
S  10
CN

CN = Número de curva típica, se obtiene a partir de tablas elaboradas por

el US – SCS o por calibración.

La estimación de CN es un paso importante del método, por su influencia sobre el

resultado final.

Es aconsejable, cuando se cuenta con información suficiente, estimar dicho valor a partir
de una calibración, partiendo de una precipitación efectiva para determinado período de
retorno y comparando el resultado con el valor de la avenida calculada por el anáilsis de
frecuencias para el mismo período.

ANA-DCPRH-ALA CHILLÓN RIMAC LURIN Pág.196

Estudio Hidrológico y Ubicación de la Red de Estaciones Hidrométricas en la Cuenca del Río Rímac 2010

En general, el caudal pico calculado por el Método SCS corresponde al período de retorno
de la precipitción utilizada para su aplicación. De esta manera pueden calcularse avenidas
para diferentes períodos de retorno.

La precipitación utilizada en el método es aquella con duración de 24 horas, dato obtenible

con un simple pluviómetro.

El Método SCS asume que la escorrentía es producida por la precipitación efectiva, vale
decir, luego de descontar las pérdidas por abstracción inicial I a y por las pérdidas
continuas F durante el resto de la tormenta, tal como se muestra en la figura siguiente.

D
F
Ia

Precipitación
Efectiva

Figura Nº 10.4: Variables del método SCS para abstracciones.

La escorrentía se inicia cuando la precipitación excede a I a , asumiéndose que la

I a  5.08 S mm.

La escorrentía directa en mm, está dada por la siguiente expresión:

Pi  5.08 S 2
Pei 
Pi  20.32 S 

Donde: Pi es la precipitación acumulada hasta el incremento de tiempo i .

El incremento de escorrentía en el período i será entonces:

Pei  Pei  Pei 1

El caudal pico del hidrograma que comienza en el período i será igual a:

0.208 Pei A
QPi 
TP

Donde:
Q pi = Caudal pico del hidrograma (m3/s).

ANA-DCPRH-ALA CHILLÓN RIMAC LURIN Pág.197

Estudio Hidrológico y Ubicación de la Red de Estaciones Hidrométricas en la Cuenca del Río Rímac 2010

Pei = Incremento del volumen de escorrentía directa entre períodos

sucesivos, como consecuencia de la precipitación efectiva
(mm).
A = Área de la cuenca (km2).
TP = Tiempo pico del hidrograma (horas).

10.1.2.2 Determinación de máximas avenidas

Para la determinación de máximas avenidas instantáneas de diseño en las subcuencas de

interés, se ha utilizado el Método del Hidrograma Unitario Sintético del U.S. Soil
Conservation Service (Método SCS), anteriormente expuesto.

La aplicación del Método SCS requiere de los siguientes pasos:

1.- Análisis de frecuencia de la precipitación máxima en 24 horas.

2.- Elección del valor de la Curva Número CN .
3.- Cálculo de las avenidas y los hidrogramas de diseño para diversos períodos
de retorno.

A.- Análisis de frecuencia de la precipitación máxima en 24 horas

Para el análisis de frecuencia de la precipitación máxima en 24 horas, se ha utilizado la

información de las estaciones Río Blanco, San Jose de Parac, Chalilla, Autisha,
Canchacalla, Carampoma, Casapalca, Chosica, Lachaqui, Matucana, Milloc, Mina Colqui,
Pariacancha y Santa Eulalia, son las estaciones que mas influyen al área de las subcuencas.
La serie anual de las precipitaciones máximas en 24 horas se muestran en el Cuadro Nº
10.5.

Para el análisis de frecuencia de la precipitación máxima en 24 horas, se ha empleado el

Software Hidrológico de Eventos Extremos FLFREQ, es un programa que permite calcular
la precipitación máxima en 24 horas para diferentes períodos de retorno, considerando las
funciones de distribución de probabilidades como: La Log-Normal de 2 parámetros, Log-
Normal de 3 parámetros, Gumbel I y Log-Pearson III.

Según el análisis de frecuencia resulta que la series de precipitaciones máximas en 24

horas de las estaciones consideradas para el cálculo de caudales máximos de las
subcuencas en estudio se ajustan mejor a la Distribución Gumbel, por mostrar menor
porcentaje de error estándar que otras distribuciones.

El resultado de las precipitaciones máximas determinados para dieferentes períodos de

retorno, se muestran en el Cuadro Nº 10.6.

ANA-DCPRH-ALA CHILLÓN RIMAC LURIN Pág.198

Estudio Hidrológico y Ubicación de la Red de Estaciones Hidrométricas en la Cuenca del Río Rímac 2010

Cuadro Nº 10.5 Serie anual de precipitaciones máximas

Estación Meteorológica

San José de Parac

Chosica (PLU)
Año

Santa Eulalia
Mina Colqui
Carampoma
Canchacalla

Pariacancha

Río Blanco
Casapalca

Matucana
Lachaqui
Chalilla
Autisha

Milloc
1964 18.3 30.4 25.0 22.8 34.3 10.6 41.2 22.1 31.2 16.6 30.5 26.8 30.2 5.4
1965 20.5 57.8 20.5 30.4 9.5 7.2 34.6 14.9 33.2 21.9 20.2 24.6 22.3 15.3
1966 21.1 33.4 10.6 18.4 42.0 13.8 29.7 17.1 35.8 15.3 31.7 18.9 14.6 26.0
1967 14.7 23.0 22.2 17.7 25.4 6.9 36.6 16.7 40.0 13.3 23.8 30.5 24.0 29.8
1968 15.5 20.9 15.5 17.3 42.1 3.2 17.3 15.4 31.9 13.6 20.8 21.7 10.0 3.0
1969 21.4 36.3 21.3 26.0 26.5 6.8 18.9 12.0 21.5 21.6 30.3 21.1 17.0 10.6
1970 12.5 65.2 30.2 17.6 24.1 11.9 59.5 31.7 35.5 24.9 37.1 25.2 31.3 30.8
1971 15.1 11.6 30.4 18.0 22.6 15.1 18.8 23.3 31.8 32.5 20.7 21.1 24.9 14.5
1972 15.4 65.1 27.5 26.8 39.1 9.5 40.7 18.1 58.4 13.8 22.6 29.5 28.2 20.0
1973 27.4 21.0 32.6 18.0 22.3 6.9 22.4 25.2 37.0 36.7 33.5 21.8 28.6 19.2
1974 11.2 17.4 28.2 21.7 23.3 1.6 26.2 11.9 21.3 19.8 22.0 21.4 26.7 6.0
1975 14.6 15.1 17.0 22.7 25.3 10.8 25.1 10.8 28.4 18.4 37.9 26.5 26.4 14.5
1976 20.4 51.0 24.5 23.6 37.8 11.9 28.3 15.8 79.4 14.4 17.7 18.5 20.8 30.0
1977 18.6 19.9 23.8 22.8 25.5 6.5 65.0 35.2 32.9 12.0 23.5 18.1 20.9 8.0
1978 9.3 14.1 14.8 23.1 31.3 1.6 18.9 7.8 33.9 16.0 28.0 45.0 24.1 6.8
1979 10.3 16.2 20.3 23.7 31.6 7.5 29.6 12.3 21.1 18.2 20.4 15.4 17.7 10.0
1980 16.5 15.3 20.6 21.1 11.3 8.7 27.1 8.8 24.8 17.4 32.5 19.0 22.9 10.0
1981 13.7 65.2 30.3 22.7 29.4 5.7 55.9 12.5 37.9 18.2 46.2 25.7 42.0 10.0
1982 11.2 31.4 15.5 27.9 38.6 14.0 31.7 9.5 26.2 16.4 27.2 32.7 28.5 6.3
1983 20.5 13.1 31.2 29.5 8.7 7.2 25.9 25.0 38.3 16.4 27.2 22.8 27.7 10.2
1984 14.0 51.4 20.8 31.0 22.1 5.4 36.9 21.5 59.8 18.4 19.2 21.8 29.1 10.5
1985 6.4 65.2 21.4 21.5 63.3 10.5 40.9 19.8 37.0 18.6 29.0 23.9 24.3 0.4
1986 12.8 32.0 33.3 23.0 44.7 7.3 29.9 27.2 34.6 12.8 39.5 18.9 25.0 2.0
1987 11.6 27.2 22.7 44.0 13.1 16.1 24.0 20.9 20.0 9.6 22.7 14.9 21.2 36.0
1988 9.8 11.9 31.5 27.0 28.2 2.9 29.9 12.3 32.4 13.8 28.5 21.3 22.9 9.7
1989 20.3 16.7 19.6 20.0 32.5 5.2 22.7 10.7 33.1 13.5 21.0 17.6 15.8 27.6
1990 14.7 6.5 25.6 13.0 17.7 3.2 19.2 10.6 46.2 12.3 20.9 20.1 14.6 6.5
1991 29.7 13.4 23.3 20.1 20.6 3.7 26.6 17.6 44.4 9.6 19.5 18.7 18.4 3.0
1992 6.3 8.4 19.2 14.7 13.5 2.3 20.0 30.5 30.8 7.1 26.8 10.9 12.4 0.5
1993 23.3 17.4 22.4 26.1 32.0 2.4 20.3 30.3 37.6 13.0 24.8 21.3 19.7 2.0
1994 11.2 16.4 17.9 23.2 10.5 16.0 30.9 15.5 49.2 10.2 27.7 27.0 25.4 13.5
1995 9.3 11.5 15.1 30.5 61.9 3.0 17.1 22.3 54.4 15.5 29.2 22.3 28.8 3.8
1996 18.4 18.0 17.2 21.0 15.9 5.8 17.7 13.6 23.8 15.1 17.7 18.5 17.8 4.5
1997 10.2 12.1 15.7 19.5 17.5 2.8 24.8 9.5 18.3 14.5 24.2 18.9 18.1 4.9
1998 22.2 46.7 24.1 31.0 49.9 13.2 26.8 21.9 27.5 22.8 38.0 18.5 18.8 6.0
1999 22.1 39.5 15.5 18.4 24.8 6.5 22.6 19.8 28.3 11.2 20.9 26.5 28.4 14.7
2000 9.5 24.3 15.2 14.8 16.2 6.0 19.5 14.3 31.3 17.3 25.0 24.1 28.9 6.4
2001 14.1 18.9 17.4 16.5 19.0 5.2 26.2 16.2 45.6 18.9 22.6 18.6 23.5 8.0
2002 16.4 18.1 21.2 22.8 84.4 30.7 23.3 15.7 24.7 22.7 18.4 20.0 19.9 25.9
2003 25.5 24.4 18.3 29.3 38.9 2.8 21.5 19.5 17.6 20.6 23.3 23.2 26.6 16.8
2004 14.4 32.7 14.8 17.8 15.1 1.6 21.2 18.0 21.1 16.9 16.0 17.5 18.1 2.5
2005 11.7 15.8 16.3 15.6 19.7 1.2 16.5 21.5 19.3 12.1 18.1 13.7 23.4 1.5
2006 30.8 31.4 24.1 18.8 43.1 5.6 19.4 14.3 23.2 18.4 20.6 21.2 23.6 7.8
2007 27.8 21.7 18.6 26.3 29.0 7.7 23.6 16.6 27.5 17.2 21.2 53.0 24.4 4.1
2008 16.9 44.5 17.5 18.5 42.0 4.0 25.7 16.5 19.3 32.1 18.9 24.0 23.5 5.3
2009 19.3 15.0 18.7 19.5 20.8 8.0 27.9 23.1 26.2 17.6 20.8 19.2 22.7 11.2

ANA-DCPRH-ALA CHILLÓN RIMAC LURIN Pág.199

Estudio Hidrológico y Ubicación de la Red de Estaciones Hidrométricas en la Cuenca del Río Rímac 2010

Cuadro Nº 10.6 Precipitaciones máximas para diferentes periodos de retorno

Altitud Período de Retorno (años)

Nº Estación
(msnm) 5 10 20 50 100 200 500 1000 2000 5000 10000

1 Autisha 2171 21.1 24.8 28.3 33.0 36.4 39.9 44.4 47.8 51.3 55.8 59.2
2 Canchacalla 2554 37.2 45.7 53.9 64.4 72.3 80.2 90.6 98.5 106.0 117.0 125.0
3 Carampoma 3489 25.9 29.4 32.7 37.1 40.3 43.5 47.8 51.0 54.3 58.5 61.8
4 Casapalca 4214 26.6 29.9 33.0 37.1 40.2 43.3 47.3 50.4 53.4 57.5 60.5
5 Chalilla 4050 39.1 47.3 55.2 65.4 73.1 80.7 90.7 98.3 106.0 116.0 124.0
6 Chosica (PLU) 850 10.7 13.4 16.0 19.3 21.8 24.3 27.6 30.1 32.6 35.9 38.4
7 Lachaqui 3668 33.6 38.6 43.3 49.5 54.1 58.7 64.8 69.4 74.0 80.0 84.6
8 Matucana 2478 22.7 26.5 30.2 35.0 38.6 42.2 46.9 50.4 54.0 58.7 62.2
9 Milloc 4398 41.1 47.6 53.9 62.0 68.1 74.1 82.1 88.1 94.1 102.0 108.0
10 Mina Colqui 4600 21.2 24.5 27.6 31.7 34.7 37.8 41.8 44.8 47.8 51.8 54.8
11 Pariacancha 3800 29.6 33.2 36.7 41.1 44.5 47.8 52.2 55.5 58.8 63.2 66.5
12 Río Blanco 3550 27.0 30.6 34.1 38.6 41.9 45.3 49.7 53.0 56.4 60.8 64.1
13 San José de Parac 3860 28.5 32.6 36.5 41.6 45.4 49.2 54.2 58.0 61.7 66.7 70.5
14 Santa Eulalia 982 16.8 21.5 26.0 31.8 36.2 40.5 46.3 50.6 55.0 60.7 65.0

En base a la información del análisis de frecuencia de precipitaciones máximas en 24 horas

de las estaciones consideradas para el estudio, se ha calculado las precipitaciones máximas
de diseño para cada subcuenca, mediante los polígonos de influencia de cada estación, el
resultado es la siguiente.

Cuadro Nº 10.7 Coeficientes del área de influencia de las estaciones meteorológicas - Subcuencas de la
cuenca Rímac
Subcuenca
Estación
Alto Río Quebrada Río Santa
Río Blanco
Rímac Parac Eulalia
Río Blanco 0.0214 0.1067 0.0060
San Jose de Parac 0.7453 0.9820
Chalilla 0.0120
Autista 0.1843
Canchacalla 0.0746
Carampoma 0.2507
Casapalca 0.2333 0.8621 0.0001
Chosica 0.0079
Lachaqui 0.0011
Matucana 0.0094
Milloc 0.0312 0.2063
Mina Colqui 0.1954
Pariacancha 0.0130
Santa Eulalia 0.0574

Cuadro Nº 10.8 Precipitaciones máximas en 24 horas (mm) - Subcuencas de la cuenca Rímac

Período de retorno (años)
Subcuenca
20 50 100 200 500 1000

Río Blanco 35.6 40.5 44.1 47.7 52.5 56.1

Alto Río Rímac 33.8 38.0 41.3 44.5 48.6 51.9
Quebrada Parac 36.7 41.9 45.7 49.6 54.6 58.5
Río Santa Eulalia 36.4 42.1 46.3 50.5 56.1 60.3

ANA-DCPRH-ALA CHILLÓN RIMAC LURIN Pág.200

Estudio Hidrológico y Ubicación de la Red de Estaciones Hidrométricas en la Cuenca del Río Rímac 2010

B.- Elección del valor de la curva número CN

La elección de la curva número (CN), se obtiene del grupo hidrológico de suelos, en base a
las características del complejo suelo – cobertura de la cuenca y de la experiencia regional.

Es preferible la estiamción a partir de una calibración, cuando se dispone de registros de

máximas avenidas en alguna estación hidrométrica local o del entorno regional.

La CN a partir de las tablas del Método (al no ser posible la calibración por aforos, caso
del presente estudio), podría ser para los ríos en estudio la condición II y grupo de suelo
hidrológico C a D, es decir un valor de CN comprendido en un rango de 78 a 84 (obtenido
de tabla).

Las CN con valores igual o mayores a 80 corresponderían en el Perú, a cuencas de las

regiones de sierra y costa (Aplicaciones de ELECTROPERU).

Por las características de las subcuencas, pluviosidad, experiencias anteriores y el marco

teórico, se optó para las subcuencas en estudio, por un valor de CN = 80.

C.- Avenidas e hidrogramas de diseño

Para la determinación de las avenidas de diseño se aplicó el Hidrograma Unitario Sintético

– Método SCS, con los valores de las precipitaciones máximas en 24 horas, para diferentes
períodos de retorno y con los parámetros geomorfológicos de las subcuencas en estudio,
tales como son:

Subcuenca Río Blanco:

- Area de la cuenca = 235.75 km2

- Longitud del cauce principal = 32.07 km
- Pendiente media del cauce principal = 6.78 %
- Curva Número (CN) = 80.00

Subcuenca Alto Río Rímac:

- Area de la cuenca = 169.81 km2

- Longitud del cauce principal = 13.01 km
- Pendiente media del cauce principal = 14.00 %
- Curva Número (CN) = 80.00

Subcuenca Quebrada Parac:

- Area de la cuenca = 130.43 km2

- Longitud del cauce principal = 20.55 km
- Pendiente media del cauce principal = 11.51 %
- Curva Número (CN) = 80.00

ANA-DCPRH-ALA CHILLÓN RIMAC LURIN Pág.201

Estudio Hidrológico y Ubicación de la Red de Estaciones Hidrométricas en la Cuenca del Río Rímac 2010

Subcuenca Río Santa Eulalia:

- Area de la cuenca = 1077.38 km2

- Longitud del cauce principal = 62.36 km
- Pendiente media del cauce principal = 7.08 %
- Curva Número (CN) = 80.00

Con la informacion de precipitaciones maximas obtenidas para cada subcuenca y los

parámetros geomorfológicos de la cuenca se ha calculado las máximas avenidas de diseño
para diferentes períodos de retorno, aplicando el método del hidrograma unitario sintético
(SCS). A continuación se muestra los resultados de cálculo de caudales máximos
instantáneos para las subcuencas en estudio, para los periodos de retorno de 20, 50, 100,
200, 500 y 1000 años.

Cuadro Nº 10.9 Caudales máximos instantáneos (m3/s) de las subcuencas de la cuenca Rímac

Periodo de Subcuencas
retorno
(años) Río Blanco Alto Río Rímac Quebrada Parac Río Santa Eulalia
20 40.90 59.60 37.20 142.60
50 58.70 73.00 54.20 210.70
100 73.70 93.00 67.90 265.80
200 88.00 114.40 82.00 321.90
500 108.00 147.00 108.00 399.20
1000 124.80 171.70 124.60 457.90

Figura Nº 10.5 Hidrograma Unitario Sintetico - Metodo SCS - Subcuenca Río Blanco

140.00
Tr = 20 años

120.00 Tr = 50 años

Tr =100 años
100.00 Tr =200 años

Tr =500 años
Caudal (m3/s)

80.00
Tr =1000 años

60.00

40.00

20.00

0.00
0.00 5.00 10.00 15.00 20.00 25.00 30.00

Tiempo de inicio de la escorrentía (horas)

ANA-DCPRH-ALA CHILLÓN RIMAC LURIN Pág.202

Estudio Hidrológico y Ubicación de la Red de Estaciones Hidrométricas en la Cuenca del Río Rímac 2010

Figura Nº 10.6 Hidrograma Unitario Sintetico - Metodo SCS - Subcuenca Alto Río Rímac

200.00
Tr = 20 años
180.00
Tr = 50 años
160.00 Tr =100 años

140.00 Tr =200 años

Tr =500 años
Caudal (m3/s)

120.00
Tr =1000 años
100.00

80.00

60.00

40.00

20.00

0.00
0.00 2.00 4.00 6.00 8.00 10.00 12.00 14.00 16.00 18.00

Tiempo de inicio de la escorrentía (horas)

Figura Nº 10.7 Hidrograma Unitario Sintetico - Metodo SCS - Subcuenca Quebrada Parac

140.00
Tr = 20 años

120.00 Tr = 50 años

Tr =100 años
100.00 Tr =200 años

Tr =500 años
Caudal (m3/s)

80.00
Tr =1000 años

60.00

40.00

20.00

0.00
0.00 5.00 10.00 15.00 20.00 25.00

Tiempo de inicio de la escorrentía (horas)

ANA-DCPRH-ALA CHILLÓN RIMAC LURIN Pág.203

Estudio Hidrológico y Ubicación de la Red de Estaciones Hidrométricas en la Cuenca del Río Rímac 2010

Figura Nº 10.8 Hidrograma Unitario Sintetico - Metodo SCS - Subcuenca Río Santa Eulalia

500.00
Tr = 20 años
450.00
Tr = 50 años
400.00 Tr =100 años

350.00 Tr =200 años

Tr =500 años
Caudal (m3/s)

300.00
Tr =1000 años
250.00

200.00

150.00

100.00

50.00

0.00
0.00 5.00 10.00 15.00 20.00 25.00 30.00 35.00 40.00

Tiempo de inicio de la escorrentía (horas)

10.2 ANÁLISIS DE SEQUÍAS

Generalidades
El análisis de los eventos extremos mínimos centra la atención en la independencia de los
elementos de la serie. El análisis de las sequías (períodos secos), se orienta a demostrar la
persistencia de los eventos hidrológicos y meteorológicos. La persistencia se refiere a la
tendencia que existe que un período seco (año, día, etc.) sea seguido por otro seco y que un
período húmedo ocurra después de otro húmedo, de acuerdo a un comportamiento similar
al de cualquier variable aleatoria.

Sequías
En términos generales, la sequía es una “ausencia prolongada o insuficiencia acentuada de
precipitación”, o bien una “insuficiencia que origina escasez de agua para alguna actividad
o grupo de personas”, o también “un período de condiciones meteorológicas anormalmente
secas suficientemente prolongado para que la ausencia de precipitación ocasione un serio
desequilibrio hidrológico” (Heim, 2002).

Los fenómenos climatológicos extremos son condiciones de las variaciones del clima que
se presentan con determinada frecuencia, limitando las posibilidades productivas,
recreativas u otras actividades. De acuerdo con su intensidad y frecuencia pueden llegar, a
causar pérdidas de vidas humanas y daños en la economía nacional, lo cual implica dedicar
cuantiosos recursos a su recuperación.

La sequía, evento extremo dentro de la variabilidad climática es un proceso de desarrollo

lento con efectos generalmente de larga duración y alto costo. El déficit de agua que

ANA-DCPRH-ALA CHILLÓN RIMAC LURIN Pág.204
