UNIVERSIDAD CATÓLICA BOLIVIANA SAN PABLO

CARRERA DE INGENIERÍA CIVIL

MATERIA: CIV – 232 ESTRUCTURAS HIPERESTÁTICAS I
REFERENCIA: TRABAJO PRÁCTICO Nº1
UNIDAD 1: CARGA VIRTUAL - DEFORMACIONES

Resolver los siguientes ejercicios manualmente y de manera individual (Nota:

El trabajo debe presentarse con buena ortografía, claridad, redacción y
limpieza)
Fecha de entrega: Viernes 18/03/2022

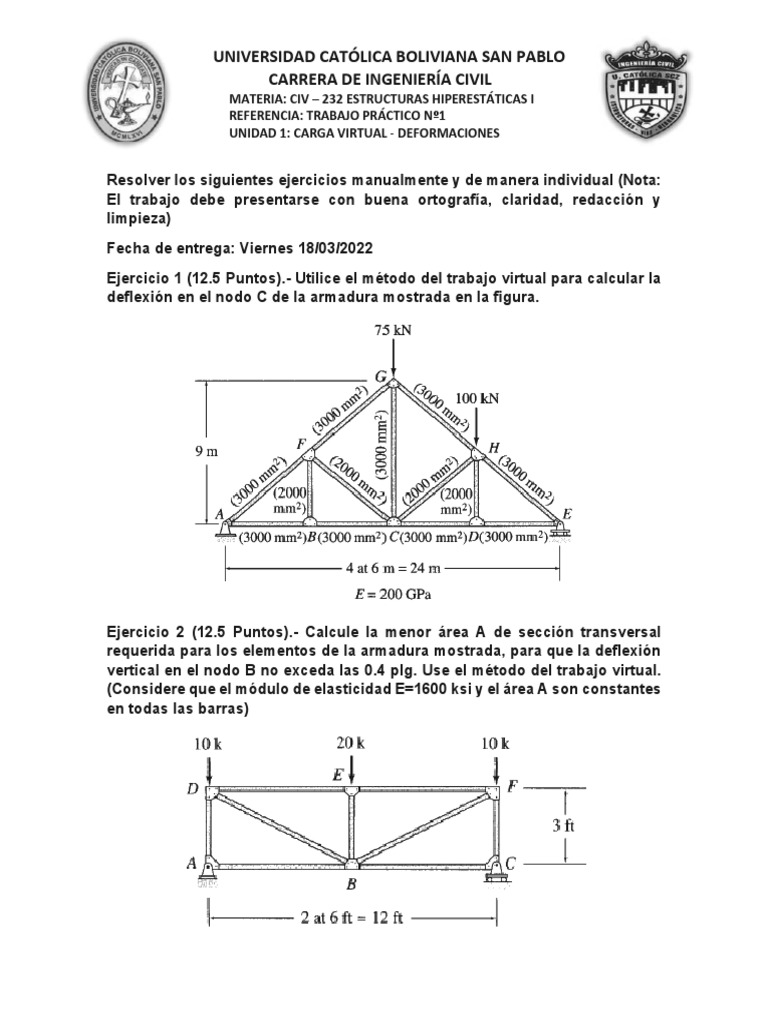

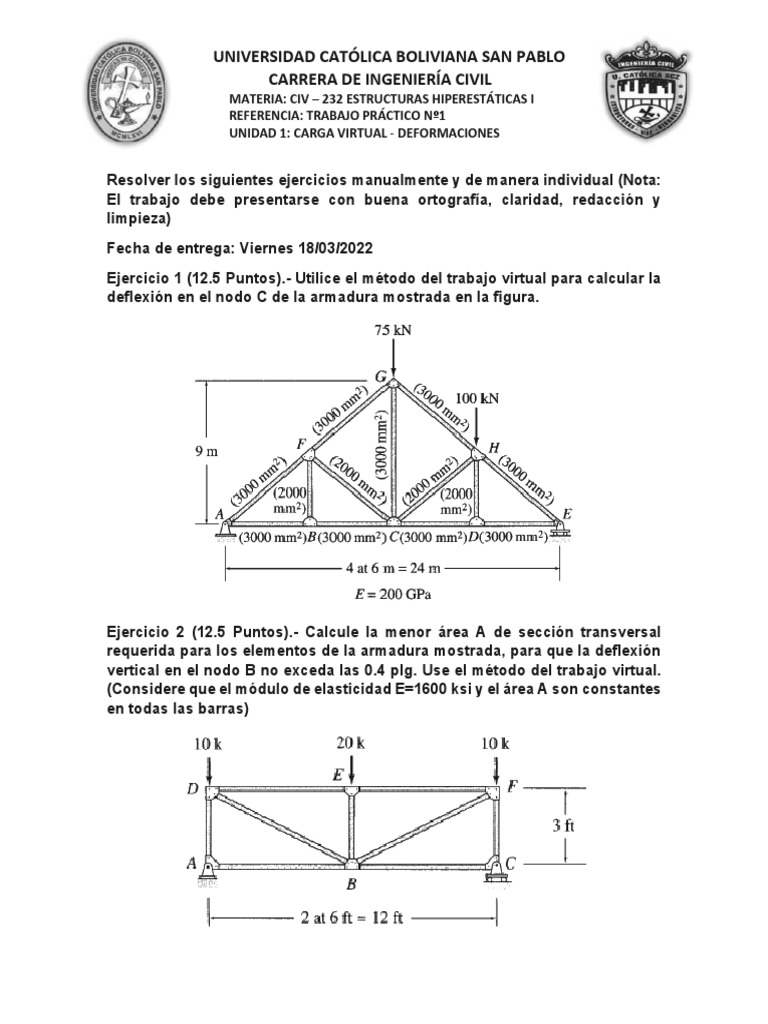

Ejercicio 1 (12.5 Puntos).- Utilice el método del trabajo virtual para calcular la
deflexión en el nodo C de la armadura mostrada en la figura.

Ejercicio 2 (12.5 Puntos).- Calcule la menor área A de sección transversal

requerida para los elementos de la armadura mostrada, para que la deflexión
vertical en el nodo B no exceda las 0.4 plg. Use el método del trabajo virtual.
(Considere que el módulo de elasticidad E=1600 ksi y el área A son constantes
en todas las barras)
 UNIVERSIDAD CATÓLICA BOLIVIANA SAN PABLO
CARRERA DE INGENIERÍA CIVIL
MATERIA: CIV – 232 ESTRUCTURAS HIPERESTÁTICAS I
REFERENCIA: TRABAJO PRÁCTICO Nº1
UNIDAD 1: CARGA VIRTUAL - DEFORMACIONES

Ejercicio 3 (12.5 Puntos).- Determine el desplazamiento vertical en el nodo B.

Cada elemento tiene A=500mm2, E=200Gpa. Use el teorema de Castigliano

Ejercicio 4 (12.5 Puntos).- Use el método del trabajo virtual para determinar:
a) La deflexión en el punto D de la viga.
b) La rotación (en radianes) en el punto D de la viga.
(E= 30000ksi= Constante; IAB= 4000in4, IBC= ICD=4000in4 y Hinge=Articulación)
 UNIVERSIDAD CATÓLICA BOLIVIANA SAN PABLO
CARRERA DE INGENIERÍA CIVIL
MATERIA: CIV – 232 ESTRUCTURAS HIPERESTÁTICAS I
REFERENCIA: TRABAJO PRÁCTICO Nº1
UNIDAD 1: CARGA VIRTUAL - DEFORMACIONES

Ejercicio 5 (12.5 Puntos).- Determine en el punto B la deflexión de la viga. Use

el teorema de Castigliano:

EI=Constante

Ejercicio 6 (12.5 Puntos).- Utilice el método del trabajo virtual para determinar
la deflexión horizontal en el nodo E del marco mostrado en la figura.
(E=2000ksi; I=10000in4)
 UNIVERSIDAD CATÓLICA BOLIVIANA SAN PABLO
CARRERA DE INGENIERÍA CIVIL
MATERIA: CIV – 232 ESTRUCTURAS HIPERESTÁTICAS I
REFERENCIA: TRABAJO PRÁCTICO Nº1
UNIDAD 1: CARGA VIRTUAL - DEFORMACIONES

Ejercicio 7 (12.5 Puntos).- Utilice el método del trabajo virtual para determinar
la rotación en el nodo D del marco mostrado en la figura. (E=70GPa;
I=1290x106mm4)

Ejercicio 8 (12.5 Puntos).- Determine el desplazamiento horizontal del punto

C. EI es constante. Use el teorema de Castigliano.
