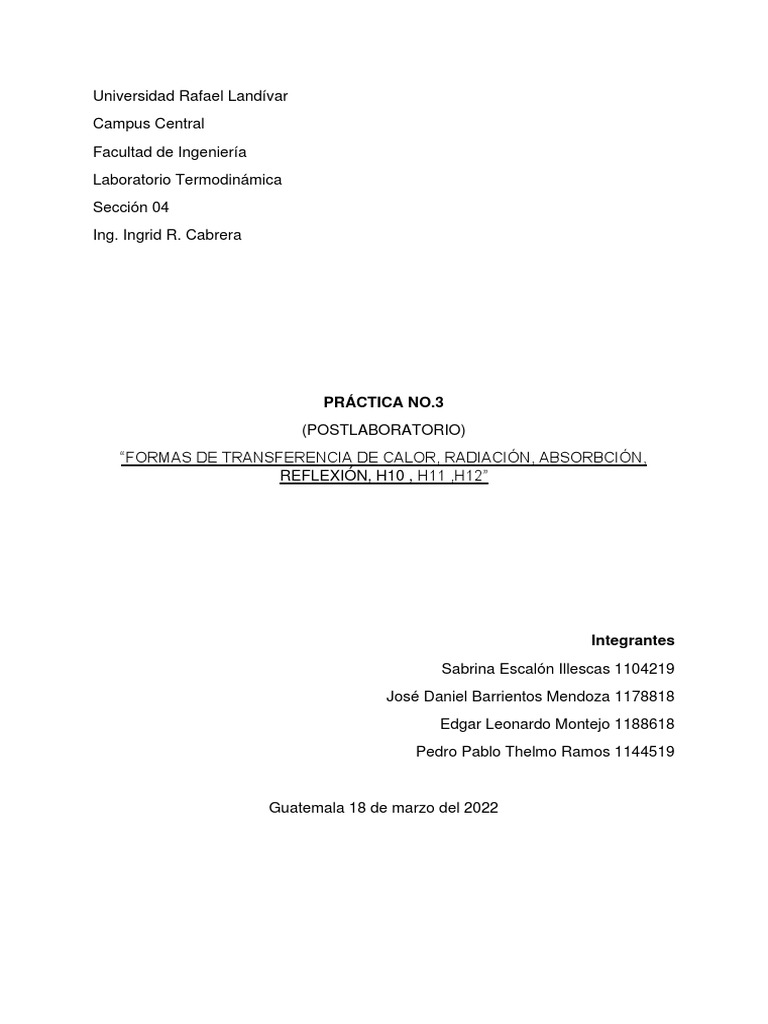

Campus Central
Facultad de Ingeniería
Laboratorio Termodinámica
Sección 04
Ing. Ingrid R. Cabrera
PRÁCTICA NO.3
(POSTLABORATORIO)
“FORMAS DE TRANSFERENCIA DE CALOR, RADIACIÓN, ABSORBCIÓN,
REFLEXIÓN, H10 , H11 ,H12”
Integrantes
Sabrina Escalón Illescas 1104219
José Daniel Barrientos Mendoza 1178818
Edgar Leonardo Montejo 1188618
Pedro Pablo Thelmo Ramos 1144519
Con el fin de cumplir con los objetivos propuestos, durante el primer experimento
denominado “Radiación del Calor” se utilizó un termómetro para identificar el cambio
de temperatura al transmitir energía calorífica hacía un cuerpo utilizando una lampará
de calor a una distancia aproximada de 10.0cm horizontalmente. Posteriormente, se
realizó el segundo experimento denominado “Reflexión de la radiación calorífica”
donde primero se puso un termómetro en contacto con el cuerpo que fue irradiado
con la lampará de calor, y luego se colocó una lámina de aluminio alrededor del
termómetro. Posteriormente se encendió un mechero, para producir que la radiación
calorífica se concentrará en la superficie del aluminio y los rayos caloríficos en
paralelo al termómetro.
1
el campo laboral donde se busque evitar o provocar que un cuerpo absorba energía
mediante una fuente externa a larga distancia.
MARCO TEÓRICO
𝑐
𝜆=
𝑣
2
Donde c= 0.299792458*109 m.s-1 y v es la velocidad de la luz en el medio.
Por otro lado, las propiedades interfaciales, superficiales, además de depender del
material, dependen fuertemente de su estado superficial y en menos grado de la
longitud de onda, de la temperatura, de la dirección, tratamiento químico o físico
químico. Para calcularlo se utiliza el coeficiente de absorción α, coeficiente de
reflectancia ρ, Coeficiente de transmisión.
Por lo tanto, según la reflectancia la superficie puede ser blanca, o gris. Por eso los
cuerpos blancos en contraposición a los cuerpos negros son reflectores perfectos.
(Martinez, 2008)
3
Imagen No.1: Brillo Aparente a) radiación difusa b) superficie no metálica
c) superficie metálica
Energía interna
Según Yunus A. Cengel (2012), La energía interna se define como la suma de
todas las formas microscópicas de energía de un sistema. Se relaciona con la
estructura molecular y el grado de actividad molecular. Es la suma de las energías
cinéticas y potencial de las moléculas. Por lo tanto, cuando se desea comprender la
energía interna es apropiado analizarlo a nivel molecular. Debido a que son estas las
que experimentan movimiento al momento de aplicar una fuente de energía, pues su
velocidad es la que aumenta, presentándose como energía cinética. (Cengel, 2012)
Los electrones en un átomo giran en torno al núcleo lo que provoca que posean
energía cinética rotacional. Lo cual explica por qué son los electrones de órbitas los
que poseen mayores niveles de energía, al estar rotando más rápido por estar más
lejos del núcleo.
Las formas de energía son las que constituyen la total en un sistema, por lo que
pueden estar contenidas o almacenadas en este sin que se les considere estáticas.
4
También puede ocurrir que el sistema se componga de formas dinámicas de energía
que representan la energía que se gana o pierde durante un proceso.
5
superior al cero absoluto emite algo de energía radiante. Asimismo, está en más
rápida que la velocidad de la luz. (Connor, 2019)
𝑞 = 𝜀𝜎𝑇 4
La cual fue descubierta por Josef Stefan en 1879 y Ludwig Boltzmann que la derivó
teóricamente. Algo muy importante que esta se presenta a temperaturas muy altas y
en vació. (Connor, 2019)
La trasferencia de calor se puede determinas por radiación entre dos objetos. Dos
cuerpos que se irradian entre sí tienen un flujo de calor neto entre ellos que viene
dado por:
Como se puede ver está involucrado el término A1-2 el cual es el área vista por el
cuerpo 2 del cuerpo 1, que no es tan fácil de calcular. (Connor, 2019)
6
Un cuerpo negro es un cuerpo físico idealizado con propiedades específicas y en
equilibrio térmico tiene una emisividad de 𝜀 = 1.0. Cuando se tiene un cuerpo que no
irradia tanto calor como el negro, entonces se le domina cuerpo gris.
𝐸𝑏 = 𝜎𝑇 4
(Connor, 2019)
7
OBJETIVOS
Objetivo General
• Observar y analizar los efectos y el fenómeno de transferencia de calor por
medio de la radiación a diferentes cuerpos, tomando en cuenta diversos
factores en cada experimento de práctica.
Objetivos Específicos
• Analizar y observar la capacidad de transferencia térmica en varios periodos
de tiempo y diferentes distancias por medio de la transferencia de calor por
radiación.
• Analizar y comparar los efectos de la reflexión en la radiación calorífica por
medio de la implementación de una lampara calorífica usando un espejo.
• Observar y comparar los efectos de los materiales y colores respecto a la
absorción calorífica producida por la transmisión de radiación.
MATERIAL Y EQUIPO
Riel
Deslizador
Varilla de 200mm
8
Anillo de Soporte con 70 mm de diámetro
Tapón de Hule, 2x
Colorante
Lámpara de alcohol
Pinzas de Soporte
Tubo Capilar, 2x
9
Tapón de Hule con Agujero
Fuente: Elaboración Propia, 2022.
PROCEDIMIENTO
10
Fuente: Elaboración Propia, 2022.
RESULTADOS
Tabla No.2: Datos obtenidos H10 “Radiación del calor” Primera Toma de Datos.
Tiempo (min) T (°C)
1 25
2 30
3 32
5 35
Fuente: Elaboración Propia, 2022.
Tabla No.3: Datos obtenidos H10 “Radiación del calor” Segunda Toma de Datos.
11
T (min) T (°C)
1 23
2 23.5
3 24
5 26
Fuente: Elaboración Propia, 2022.
12
0 23 23
5 25 28
Fuente: Elaboración Propia, 2022.
13
Fuente: Elaboración Propia, 2022.
Para el caso del incremento de temperatura de un cuerpo por medio de reflexión de
la radiación, este sí pudo determinarse mediante la utilización de una lámina de
aluminio cóncava que cumplía el efecto de espejo. Ya que sin él, el termómetro
utilizado incrementó su temperatura a una escala menor pues los cuerpos calientes
emiten radiación calorífica en todas las direcciones y cuando los rayos de radiación
chocan contra superficies brillosas, esta hace que la radiación se refleje, generando
una concentración de los rayos de radiación paralelos incidentes en el foco que se
ubicaba muy cercano al termómetro, por ende la temperatura con el espejo cóncavo
permitió un incremento mayor de temperatura en los alrededores del termómetro.
14
Temperatura °C
Tiempo (Minutos) Columna de Agua Erlenmeyer Negro
(mm)
0 50 23
3 50 34.5
5 75 35.8
10 85 36.4
Fuente: Elaboración Propia, 2022.
15
0 44 31
3 45 32.7
5 46 33.5
10 52 35.3
Fuente: Elaboración Propia, 2022.
16
ANÁLISIS DE RESULTADOS
Los datos obtenidos durante esta práctica fueron específicamente temperaturas que
nos permitieron identificar esta radiación en los cuerpos y compararla gráficamente.
17
Por lo tanto, en la gráfica mostrada se puede identificar un comportamiento y
tendencia a incrementar la temperatura del termómetro conforme el tiempo, puesto
que la radiación térmica permite seguir incrementando la temperatura interna del
mismo.
Este incremento de temperatura fue generado debido a que cuando las ondas de
radiación térmica chocan contra una superficie o un cuerpo con una superficie que
actúa como reflectora se genera entonces un aislamiento de reflexión de ondas de
calor emitidas por radiación cuando la superficie que refleja se encuentra ubicada en
la dirección de transmisión de las ondas, haciendo que estas reboten y se dirijan en
dirección contraria, por ello el termómetro de la práctica sufría el efecto de una doble
radiación puesto que las primeras ondas que atravesaban el cuerpo aún no rebotaban
en la superficie de reflexión por ende al rebotar el cuerpo adquirió una mayor energía
debido a que la concentración térmica se hacía mayor.
18
Gráfico No. 8: Comparación de incremento de temperatura por reflexión de la
radiación, Segunda Toma de Datos.
Nos apoyamos entonces con el fundamento descrito por la Ley de Kirchoff sobre la
radiación térmica pues mediante esta se comprueba el comportamiento observado en
la práctica, esta Ley indica que para un cuerpo arbitrario que absorbe radiación
térmica, y que, en este caso al ser un objeto con superficie negra y mate, se absorbe
toda la radiación sin depender directamente de la frecuencia o el ángulo de incidencia
de las ondas de radiación. Por lo que se le denomina un absorbente perfecto. Así
como tiene la mejor capacidad de absorción, este también puede emitir parte de su
calor adquirido.
19
Gráfico No.9: Comparación de incremento de temperatura por absorción de la
radiación calorífica, segunda toma de datos.
CONCLUSIONES
20
