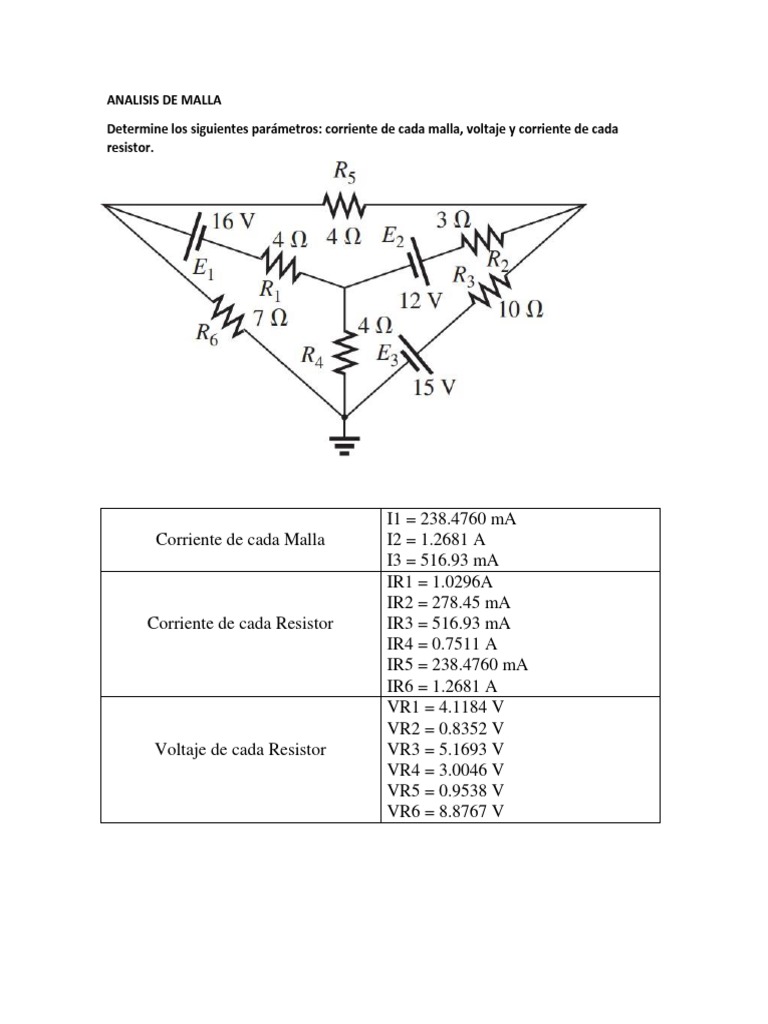

ANALISIS DE MALLA

Determine los siguientes parámetros: corriente de cada malla, voltaje y corriente de cada
resistor.

I1 = 238.4760 mA
Corriente de cada Malla I2 = 1.2681 A
I3 = 516.93 mA
IR1 = 1.0296A
IR2 = 278.45 mA
Corriente de cada Resistor IR3 = 516.93 mA
IR4 = 0.7511 A
IR5 = 238.4760 mA
IR6 = 1.2681 A
VR1 = 4.1184 V
VR2 = 0.8352 V
Voltaje de cada Resistor VR3 = 5.1693 V
VR4 = 3.0046 V
VR5 = 0.9538 V
VR6 = 8.8767 V
ANALISIS NODAL

Determine los siguientes parámetros: Los voltajes de cada nodo, voltaje y corriente de cada
resistor.

Voltaje de cada nodo Va = 2.5563 V


Vb = 4.03V
Corriente de cada Resistor IR1 = 0.51126 A
IR2 = 1.0075 A
IR3 = 2.1954 A
IR4 = 3.2931 A
IR5 = 0.5037 A
Voltaje de cada Resistor VR1 = 2.5563 V
VR2 = 4.03 V
VR3 = 6.5863 V
VR4 = 6.5863 V
VR5 = 4.03 V
