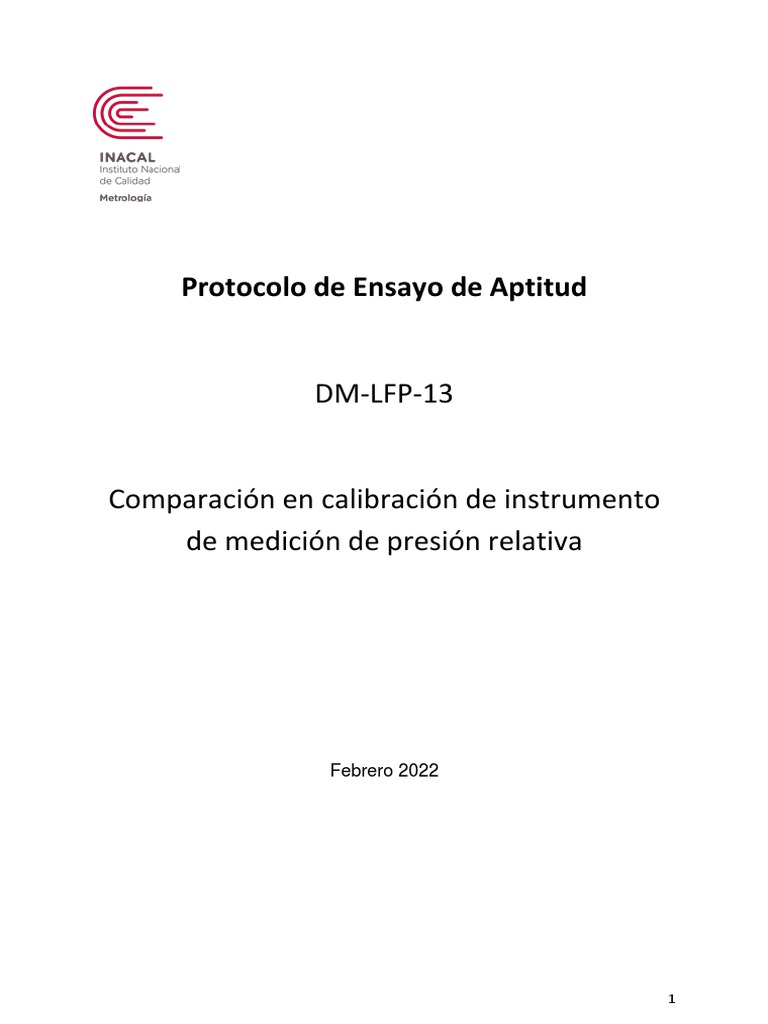

Protocolo de Ensayo de Aptitud

DM-LFP-13

Comparación en calibración de instrumento

de medición de presión relativa

Febrero 2022

1
INDICE

1. INTRODUCCIÓN............................................................................................................................... 3
2. OBJETIVO......................................................................................................................................... 3
3. DESCRIPCIÓN DEL ÍTEM DE ENSAYO DE APTITUD .......................................................................... 3
4. INSCRIPCIONES................................................................................................................................ 3
5. RONDA DE ENSAYO DE APTITUD .................................................................................................... 4
6. CRONOGRAMA DE ENSAYO DE APTITUD ........................................................................................ 5
7. PROCEDIMIENTO DE CALIBRACIÓN ................................................................................................ 6
8. EXPRESIÓN DE RESULTADOS ........................................................................................................... 6
9. ESTIMACIÓN DE INCERTIDUMBRE DE MEDICIÓN ........................................................................... 7
10. RESULTADOS DE EVALUACIÓN DE DESEMPEÑO............................................................................. 7
11. INFORME FINAL............................................................................................................................... 9
ANEXO 1 ................................................................................................................................................ 10
ANEXO 2 ................................................................................................................................................ 11
ANEXO 3 ................................................................................................................................................ 12
ANEXO 4 ................................................................................................................................................ 14
ANEXO 5 ................................................................................................................................................ 15

2
1. INTRODUCCIÓN
Los ensayos de aptitud tienen como finalidad evaluar el desempeño de los participantes, identificar
problemas en sus procesos de medición, validar procedimientos, evaluar formas de cálculo y
expresión de resultados, conocer oportunidades de mejora en los procesos de medición, etc. Parte
de las funciones de la Dirección de Metrología de INACAL (DM-INACAL) es promover el desarrollo de
la metrología en el Perú, en tal sentido la DM viene organizando ensayos de aptitud con la finalidad
de contribuir al mejoramiento de la competencia técnica en la calibración de instrumentos de
medición de presión relativa.
Para el presente ensayo de aptitud, el ítem de ensayo de aptitud se circulará entre los laboratorios
participantes dentro de los plazos establecidos; el Laboratorio de Fuerza, Torque y Presión de la
Dirección de Metrología del Inacal (LFP-DM) será el piloto y coordinador, caracterizará, proporcionará
el valor de referencia, evaluará los resultados y emitirá el informe final.

2. OBJETIVO
El presente ensayo de aptitud tiene como objetivo determinar la compatibilidad de resultados entre
los participantes y el Laboratorio de Fuerza, Torque y Presión de la Dirección de Metrología; así mismo
servirá para evaluar el desempeño y competencia de los participantes para realizar calibraciones de
instrumentos de medición de presión relativa.

3. DESCRIPCIÓN DEL ÍTEM DE ENSAYO DE APTITUD

El ítem de ensayo de aptitud será un instrumento de medición de presión relativa (indicación digital)
con las siguientes características: (ver Anexo 5)
Intervalo de Indicaciones : 0 bar a 20 bar
Resolución : 0,001 bar
Clase : 0,25 % F.S. (Valor asignado por INACAL)
Posición de Trabajo : Vertical
Conexión : 1/4 NPT
Fluido : Neumático o agua

El LFP-DM realizará mediciones durante todo el proceso de comparación con el fin de asegurar la
estabilidad del ítem de ensayo de aptitud y estimar el valor de referencia.

4. INSCRIPCIONES
Para inscribirse, los interesados llenaron el formato de inscripción online disponible en la web de la
DM-INACAL, que estuvo habilitado hasta el mediodía del 14 de febrero de 2022, así mismo enviaron

3
junto con la ficha de inscripción el documento de calibración del patrón o patrones que utilizarán para
realizar las mediciones, calibrado por un laboratorio acreditado bajo la Norma ISO/IEC 17025 en la
magnitud presión o un Instituto Nacional de Metrología y con fecha de calibración no mayor a un año
de antigüedad. La información fué enviada a eventosdm@inacal.gob.pe con copia a
equispe@inacal.gob.pe .
Se seleccionaron 12 laboratorios. Las vacantes fueron cubiertas de acuerdo al orden de recepción de
las fichas de inscripción y cumplimiento de la información referida al patrón a utilizar en el presente
ensayo de aptitud.
La Dirección de Metrología informó mediante correo electrónico a los laboratorios que obtuvieron
una vacante, para que puedan realizar el pago correspondiente y se les envió una carta de compromiso
para su firma. Ambos documentos fueron registrados en la página web de la DM-INACAL.
Al momento de realizar el pago colocaron como referencia en el comprobante el código de la
comparación: DM-LFP-13.
El comprobante de pago y la carta de compromiso firmada fueron registrados en la página web de la
DM-INACAL, hasta el mediodía del 21 de febrero de 2022.

5. RONDA DE ENSAYO DE APTITUD

La ronda de ensayo de aptitud se muestra en la figura 1, empezando y terminando el ítem de ensayo
de aptitud en el LFP-DM.
La persona encargada de recoger el instrumento se identificará con un documento de la empresa,
firmará una “guía de desplazamiento” adjuntando una copia de su DNI, así mismo deberá completar
y firmar el formato que aparece en el Anexo 2. El recojo y devolución del ítem de ensayo de aptitud
se efectuará en las instalaciones de la DM – INACAL, Calle de la Prosa 150 – San Borja en la fecha que
le corresponda (ver tabla 1) en el horario de 8h30min a 12h00min según el respectivo cronograma.
El participante que no devuelva el ítem de ensayo de aptitud según el cronograma en la hora y fecha
indicada será retirado automáticamente de la comparación.

4
En la presente comparación se realizará una reunión de apertura en la fecha indicada en el
cronograma de ensayo de aptitud (Tabla 1), la fecha de medición de cada participante será asignada
por el Laboratorio de Fuerza, Torque y Presión de Inacal.

Laboratorio 1 Laboratorio
2022-03-07 7
2022-04-25
Laboratorio Laboratorio Laboratorio
Laboratorio 2
6 12 8
2022-03-14
2022-04-18 2022-05-30 2022-05-02

LFP- LFP-
DM DM
Laboratorio Laboratorio
Laboratorio 5 Laboratorio 3 11 9
2022-04-04 2022-03-21 2022-05-23 2022-05-09

Laboratorio
Laboratorio 4 10
2022-03-28 2022-05-16

Figura 1. Esquema de distribución

6. CRONOGRAMA DE ENSAYO DE APTITUD

La ronda de ensayo de aptitud se iniciará el día 07 de marzo de 2022; la tabla 1 muestra el cronograma
del presente ensayo de aptitud el cual será comunicado a cada participante vía correo electrónico.
Referente a los cuidados del ítem de ensayo de aptitud, es importante indicar que cada laboratorio
participante es responsable en todo momento de garantizar la integridad de éste.

Tabla 1
Cronograma de Comparación

5
 FECHA DE
LABORATORIO FECHA DE RECOJO ENVÍO DE
DEVOLUCIÓN DEL
PARTICIPANTE DEL ITEM RESULTADOS
ITEM
Reunión apertura 2022-02-28 (14h30min)
Laboratorio 1 2022-03-07 2022-03-10 2022-03-14
Laboratorio 2 2022-03-14 2022-03-17 2022-03-21
Laboratorio 3 2022-03-21 2022-03-24 2022-03-28
Laboratorio 4 2022-03-28 2022-03-31 2022-04-04
Laboratorio 5 2022-04-04 2022-04-07 2022-04-11
Laboratorio 6 2022-04-18 2022-04-21 2022-04-25
Laboratorio 7 2022-04-25 2022-04-28 2022-05-02
Laboratorio 8 2022-05-02 2022-05-05 2022-05-09
Laboratorio 9 2022-05-09 2022-05-12 2022-05-16
Laboratorio 10 2022-05-16 2022-05-19 2022-05-23
Laboratorio 11 2022-05-23 2022-05-26 2022-05-30
Laboratorio 12 2022-05-30 2022-06-02 2022-06-06

En caso de incumplimiento de las obligaciones adquiridas en la presente comparación por parte del
laboratorio participante, la DM-INACAL podrá evaluar la descalificación de su participación.

7. PROCEDIMIENTO DE CALIBRACIÓN
 La calibración se deberá efectuar según el PC 004 “Procedimiento de Calibración de
Instrumentos de Medición de Presión Relativa con Clase de Exactitud Igual o Mayor a 0,05%
F.S.” Edición 3 publicado por el INACAL, en el caso de utilizar factores de conversión de presión
se recomienda utilizar los valores dados en el Sistema legal de Unidades de Medida del Perú
(SLUMP).
 Utilizar el registro medición (ver anexo 3) donde se anotarán los datos y observaciones
concernientes a las mediciones efectuadas.
 La calibración se efectuará en diez valores de presión; estos valores son: (10 puntos de
medición) 2 bar; 4 bar; 6 bar; 8 bar; 10 bar; 12 bar; 14 bar; 16 bar; 18 bar y 20 bar .

8. EXPRESIÓN DE RESULTADOS
Cada participante deberá enviar sus resultados vía correo electrónico a la dirección electrónica
rsanchez@inacal.gob.pe teniendo en cuenta que la información enviada deberá contener lo siguiente:
a. La estimación de los errores de medición deben ser realizados de acuerdo a los
requerimientos del PC 004 “Procedimiento de Calibración de Instrumentos de Medición de
Presión Relativa con Clase de Exactitud Igual o Mayor a 0,05% F.S.” Edición 3 publicado por el
INACAL.
b. Para la estimación de la incertidumbre de medición deben tomarse en cuenta todas las
fuentes de incertidumbre consideradas en el PC 004 “Procedimiento de Calibración de

6
 Instrumentos de Medición de Presión Relativa con Clase de Exactitud Igual o Mayor a 0,05%
F.S.” Edición 3 publicado por el INACAL.
c. Presentación de resultados según la tabla 2, los errores de medición e incertidumbres de
medición expandidas deben ser expresados con cuatro decimales.
d. Registro de medición con los datos de la medición efectuada según el Anexo 3.
e. Presentar el presupuesto de incertidumbre de medición para cada punto según el Anexo 4.
f. Certificado del patrón o de los patrones empleados en la medición.
g. Si el laboratorio participante no envía el reporte de sus resultados en la fecha indicada en
el cronograma (ver tabla 1), éstos no se considerarán en la elaboración del informe final.
h. Cada participante es responsable de la revisión de sus resultados antes de ser enviados; por
lo tanto, una vez enviado los resultados por parte de los participantes del ensayo de aptitud,
no habrá opción a ningún tipo corrección.

Tabla 2
Presentación de resultados
Nombre del Laboratorio
Indicación del Ítem de Incertidumbre de medición
Error de medición
ensayo de aptitud expandida
(bar)
(bar) (bar)
2
4
6
8
10
12
14
16
18
20

9. ESTIMACIÓN DE INCERTIDUMBRE DE MEDICIÓN

Cada participante deberá completar el formato que aparece en el Anexo 4, en él, se cuantificará las
fuentes de incertidumbre según la última edición del PC 004 “Procedimiento de Calibración de
Instrumentos de Medición de Presión Relativa con Clase de Exactitud Igual o Mayor a 0,05% F.S.”.
La estimación de la incertidumbre de medición expandida, se hará considerando un factor de
cobertura k = 2. Los cálculos para la estimación de la incertidumbre de medición expandida, deberán
ser de acuerdo a la “Guía Para la Expresión de la Incertidumbre en la Medición” - GUM.

10. RESULTADOS DE EVALUACIÓN DE DESEMPEÑO

El LFP-DM proporcionará el valor de referencia para cada valor de presión nominal establecida en el
presente protocolo, en base a los resultados de las mediciones efectuadas durante toda la ronda de
mediciones.

7
El LFP-DM redactará y publicará el informe correspondiente con los resultados de cada uno de los
laboratorios participantes.
El propósito de la evaluación de desempeño es medir la desviación con respecto al valor de referencia
de manera que permita la comparación con los criterios de desempeño. Para ello se comparará el
error de medición de cada valor obtenido por el participante respecto al valor del error de medición
de cada valor proporcionado por el LFP-DM.

10.1 HERRAMIENTAS ESTADÍSTICAS DE DESEMPEÑO

Las herramientas estadísticas utilizadas en el tratamiento de los resultados reportados por los
laboratorios participantes se mencionan a continuación:

 Diferencia D (Estimación de sesgo)

 Error Normalizado, En

10.1.1 Diferencia D (Estimación de Sesgo)

Con la finalidad de una mejor interpretación y permitir la comparación de resultados se calculó el valor
D (estimación del sesgo) según la ecuación (1), el cual permite medir la desviación de cada laboratorio
participante en cada valor de presión respecto al valor de referencia proporcionado por INACAL.

D = x- X (1)
x : Error de medición obtenido por el laboratorio participante
X : Valor de referencia dado por INACAL
D : Sesgo

10.1.2 Error normalizado (En)

Para determinar el error normalizado (En), se utilizó la ecuación (2), tal como se define en la norma
ISO 17043:

x  X
E n
 (2)
 U
2 2
U lab ref

donde:
En : Error normalizado.

x : Error de medición obtenido por el laboratorio participante.

X : Error de medición obtenido por el LFP-DM.
U lab
: Estimación de la incertidumbre de medición expandida del laboratorio participante.

8
U ref
: Estimación de la incertidumbre de medición expandida del LFP-DM.

10.2 EVALUACIÓN DE DESEMPEÑO

Para la evaluación de desempeño se considerará el criterio del error normalizado, de acuerdo a los
valores numéricos obtenidos, se concluirá si los resultados son satisfactorios o insatisfactorios, según
las siguientes relaciones:

En  1, 0 DESEMPEÑO SATISFACTORIO

En  1, 0 DESEMPEÑO INSATISFACTOROIO

11. INFORME FINAL

La DM elaborará y enviará el informe final (versión borrador) el 27 de junio de 2022 vía correo
electrónico a cada laboratorio participante, los cuales podrán enviar sus comentarios hasta el 01 de
julio de 2022. El informe final se publicará el 07 de julio de 2022.

9
 ANEXO 1

Coordinador y participantes

CORDINADOR:

 Laboratorio de Fuerza, Presión y Torque de la Dirección de Metrología - INACAL

PARTICIPANTES:

 CERTIMET SAC

 ELICROM PERÚ SAC

 IMIC CALIBRACION & CERTIFICACION EIRL

 INDUSTRIAL WORKS S.A.C.

 INSTRUINGENIERIA

 J.LI REPRESENTACIONES EIRL

 KOSSODO METROLOGÍA S.A.C.

 LO JUSTO S.A.C.

 METROIL S.A.C. - LIMA

 METROIL S.A.C. - AREQUIPA

 PROMECAL SAC

 UNIMETRO SAC

10
 ANEXO 2
FORMATO DE RECEPCIÓN Y DEVOLUCIÓN

Recojo Devolución
SI NO SI NO

El ítem de comparación presenta:

Golpes en la carcasa

Daños en elementos roscados

Golpe, ralladura o daño del indicador

Indicación inicial cero o se puede cerar

Tiene accesorios para su instalación

Condiciones de operación aceptables de operación

Indica el fluido a utilizar (dado en el protocolo)

Fecha: _________ _________

Nombre del Laboratorio: ________________________

Nombre y Apellido: _________ _________

Firma: _________ _________

Comentarios:____________________________________________

______________________________________________________

11
 ANEXO 3
Registro de Medición
Expediente : Fecha :
Instrumento
INSTRUMENTO DE MEDICIÓN DE PRESIÓN RELATIVA
de medición
Límite
inferior del
0 bar Marca Δh mm
intervalo de
indicaciones
Límite
superior del
20 bar Serie ΔPt 0 %/°C
intervalo de
indicaciones
Temp.
Resolución 0,001 bar Procedencia 20 °C
Referencia
Clase de
0,25 % FS
exactitud
PATRÓN
Identificación
de patrón
Resolución
utilizado
(alta)
Límite
inferior del
Clase de exactitud Deriva
intervalo de
indicaciones
Límite
superior del
Incertidumbre de medición Incertidumbre de curva
intervalo de
indicaciones
Tipo de
relativa Certificado de calibración Fecha de calibración
presión
Lugar y dirección del lugar donde realizó las mediciones:

Serie 1
Temperatura
Valor solicitado Indicación de patrón Indicación del IBC Humedad ambiental Presión atmosférica
Punto ambiental
( bar ) ( ) ( bar ) ( °C ) (%) ( )
1 0
2 2
3 4
4 6
5 8
6 10
7 12
8 14
9 16
10 18
11 20

Serie 2
Temperatura
Valor solicitado Indicación de patrón Indicación del IBC Humedad ambiental Presión atmosférica
Punto ambiental
( bar ) ( ) ( bar ) ( °C ) (%) ( )
1 0
2 2
3 4
4 6
5 8
6 10
7 12
8 14
9 16
10 18
11 20

12
 Serie 3 (Ascenso)
Temperatura
Valor solicitado Indicación de patrón Indicación del IBC Humedad ambiental Presión atmosférica
Punto ambiental
( bar ) ( ) ( bar ) ( °C ) (%) ( )
1 0
2 2
3 4
4 6
5 8
6 10
7 12
8 14
9 16
10 18
11 20

Serie 3 (Descenso)
Temperatura
Valor solicitado Indicación de patrón Indicación del IBC Humedad ambiental Presión atmosférica
Punto ambiental
( bar ) ( ) ( bar ) ( °C ) (%) ( )
1 0
2 2
3 4
4 6
5 8
6 10
7 12
8 14
9 16
10 18
11 20

13
 ANEXO 4
Presupuesto de Incertidumbre para cada valor de presión
Coeficiente Incertidumbre de
Estimación Porcentaje de aporte
Componente Incertidumbre típica ( ) Distribución de medición
( ) (%)
sensibilidad ( )
Repetibilidad
Resolución del
patrón
Calibración del
patrón (por
certificado y
curva de
ajuste)

Deriva del
patrón

Corrección por
variación de la
Temperatura
del patrón

Resolución del
instrumento a
calibrar

Corrección por
variación de la
Temperatura
del IBC

Histéresis

Corrección por
la inestabilidad
del banco de
calibración

Diferencia de
alturas

Error E Incertidumbre de medición combinada ( )

Incertidumbre de medición expandida U (k=2) ( )

14
 ANEXO 5
Datos del ítem a calibrar

Intervalo de Indicaciones : 0 bar a 20 bar

Resolución : 0,001 bar
Clase : 0,25 % F.S. (Valor asignado por INACAL)
Posición de Trabajo : Vertical
Rosca de conexión : ¼ NPT
El instrumento tiene compensación por cambios de temperatura; por lo tanto, la corrección de la
indicación de presión debida a la variación de la temperatura es igual a cero (∆𝑝𝑥 = 0)

15
