Téc.

Electricista Robinson David Farfan Piraban

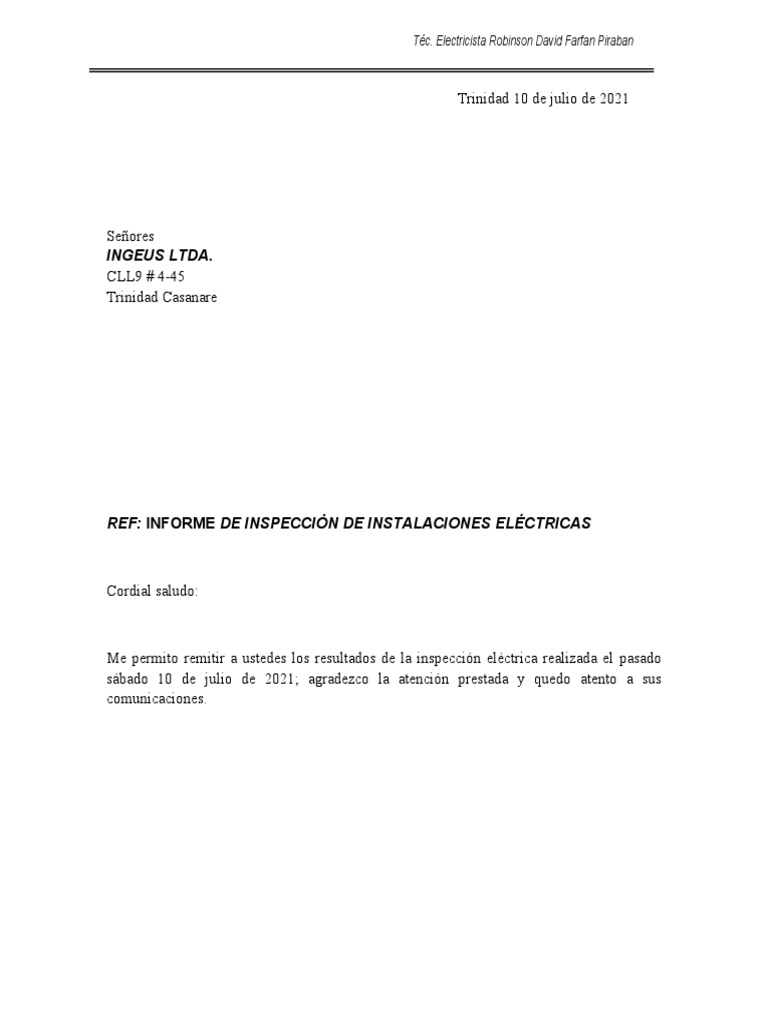

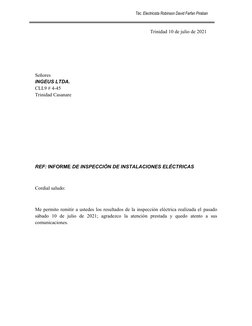

Trinidad 10 de julio de 2021

Señores
INGEUS LTDA.
CLL9 # 4-45
Trinidad Casanare

REF: INFORME DE INSPECCIÓN DE INSTALACIONES ELÉCTRICAS

Cordial saludo:

Me permito remitir a ustedes los resultados de la inspección eléctrica realizada el pasado

sábado 10 de julio de 2021; agradezco la atención prestada y quedo atento a sus
comunicaciones.
 Téc. Electricista Robinson David Farfan Piraban

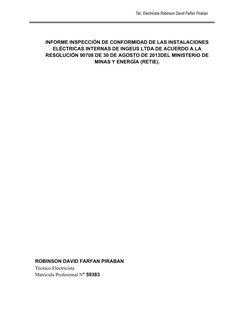

INFORME INSPECCIÓN DE CONFORMIDAD DE LAS INSTALACIONES

ELÉCTRICAS INTERNAS DE INGEUS LTDA DE ACUERDO A LA
RESOLUCIÓN 90708 DE 30 DE AGOSTO DE 2013DEL MINISTERIO DE
MINAS Y ENERGÍA (RETIE).

ROBINSON DAVID FARFAN PIRABAN

Técnico Electricista
Matricula Profesional N° 59383
 Téc. Electricista Robinson David Farfan Piraban

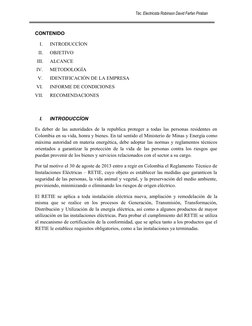

CONTENIDO

I. INTRODUCCÍON
II. OBJETIVO
III. ALCANCE
IV. METODOLOGÍA
V. IDENTIFICACIÓN DE LA EMPRESA
VI. INFORME DE CONDICIONES
VII. RECOMENDACIONES

I. INTRODUCCÍON

Es deber de las autoridades de la republica proteger a todas las personas residentes en

Colombia en su vida, honra y bienes. En tal sentido el Ministerio de Minas y Energía como
máxima autoridad en materia energética, debe adoptar las normas y reglamentos técnicos
orientados a garantizar la protección de la vida de las personas contra los riesgos que
puedan provenir de los bienes y servicios relacionados con el sector a su cargo.

Por tal motivo el 30 de agoste de 2013 entro a regir en Colombia el Reglamento Técnico de
Instalaciones Eléctricas – RETIE, cuyo objeto es establecer las medidas que garanticen la
seguridad de las personas, la vida animal y vegetal, y la preservación del medio ambiente,
previniendo, minimizando o eliminando los riesgos de origen eléctrico.

El RETIE se aplica a toda instalación eléctrica nueva, ampliación y remodelación de la

misma que se realice en los procesos de Generación, Transmisión, Transformación,
Distribución y Utilización de la energía eléctrica, así como a algunos productos de mayor
utilización en las instalaciones eléctricas. Para probar el cumplimiento del RETIE se utiliza
el mecanismo de certificación de la conformidad, que se aplica tanto a los productos que el
RETIE le establece requisitos obligatorios, como a las instalaciones ya terminadas.
 Téc. Electricista Robinson David Farfan Piraban

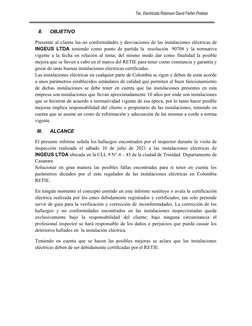

II. OBJETIVO

Presentar al cliente las no conformidades y desviaciones de las instalaciones eléctricas de

INGEUS LTDA teniendo como punto de partida la resolución 90708 y la normativa
vigente a la fecha en relación al tema; del mismo modo dar como finalidad la posible
mejora que se lleven a cabo en el marco del RETIE para tener como constancia y garantía y
gozar de unas buenas instalaciones eléctricas certificadas.
Las instalaciones eléctricas en cualquier parte de Colombia se rigen y deben de estar acorde
a unos parámetros establecidos estándares de calidad qué permiten el buen funcionamiento
de dichas instalaciones se debe tener en cuenta que las instalaciones presentes en esta
empresa son instalaciones que llevan aproximadamente 10 años por ende son instalaciones
que se hicieron de acuerdo a normatividad vigente de esa época, por lo tanto hacer posible
mejoras implica responsabilidad del cliente o propietario de las instalaciones, teniendo en
cuenta que se asume un costo de reformación y adecuación de las mismas a corde a norma
vigente.

III. ALCANCE

El presente informe señala los hallazgos encontrados por el inspector durante la visita de
inspección realizada el sábado 10 de julio de 2021 a las instalaciones eléctricas de
INGEUS LTDA ubicada en la CLL 9 N° 4 – 45 de la ciudad de Trinidad Departamento de
Casanare.
Solucionar en gran manera las posibles fallas encontradas para sí tener en cuenta los
parámetros dictados por el ente regulador de las instalaciones eléctricas en Colombia
RETIE.

En ningún momento el concepto emitido en este informe sustituye o avala la certificación

eléctrica realizada por los entes debidamente registrados y certificados, tan solo pretende
servir de guía para la verificación y corrección de inconformidades. La corrección de los
hallazgos y no conformidades encontrados en las instalaciones inspeccionadas queda
exclusivamente bajo la responsabilidad del cliente; bajo ninguna circunstancia el
profesional inspector se hará responsable de los daños o perjuicios que pueda causar los
deterioros hallados en la instalación eléctrica.

Teniendo en cuenta que se hacen las posibles mejoras se aclara que las instalaciones
eléctricas deben de ser debidamente certificadas por el RETIE.
 Téc. Electricista Robinson David Farfan Piraban

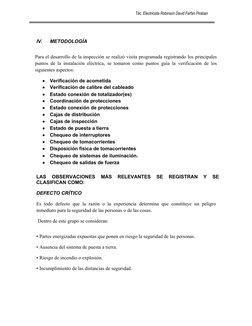

IV. METODOLOGÍA

Para el desarrollo de la inspección se realizó visita programada registrando los principales

puntos de la instalación eléctrica, se tomaron como puntos guía la verificación de los
siguientes aspectos:

 Verificación de acometida
 Verificación de calibre del cableado
 Estado conexión de totalizador(es)
 Coordinación de protecciones
 Estado conexión de protecciones
 Cajas de distribución
 Cajas de inspección
 Estado de puesta a tierra
 Chequeo de interruptores
 Chequeo de tomacorrientes
 Disposición física de tomacorrientes
 Chequeo de sistemas de iluminación.
 Chequeo de salidas de fuerza

LAS OBSERVACIONES MÁS RELEVANTES SE REGISTRAN Y SE

CLASIFICAN COMO:

DEFECTO CRÍTICO

Es todo defecto que la razón o la experiencia determina que constituye un peligro

inmediato para la seguridad de las personas o de las cosas.

Dentro de este grupo se consideran:

• Partes energizadas expuestas que ponen en riesgo la seguridad de las personas.

• Ausencia del sistema de puesta a tierra.

• Riesgo de incendio o explosión.

• Incumplimiento de las distancias de seguridad.

 Téc. Electricista Robinson David Farfan Piraban

DEFECTO MAYOR

Es el que a diferencia del crítico no supone un peligro inmediato para la seguridad de

las personas o de las cosas, pero sí puede serlo al originarse un fallo en la instalación.
Se incluye también dentro de esta clasificación, aquel defecto que pueda reducir la
capacidad de utilización de la instalación eléctrica.

Dentro de este grupo se consideran los siguientes defectos:

• Naturaleza o características no adecuadas de los conductores.

• Carencia del número de circuitos estipulados.

• Inexistencia de medidas adecuadas de seguridad contra contactos indirectos.

• Falta de protección adecuada contra cortocircuitos y sobrecargas en los conductores.

DEFECTO MENOR

Es todo aquel que no supone peligro para las personas o las cosas; no perturba el
funcionamiento de la instalación y en el que la desviación observada no tiene valor
significativo para el uso efectivo o el funcionamiento de la instalación eléctrica de baja
tensión.

• Uso inadecuado de la simbología, convenciones o unidades de medida.

• Instalación inadecuada de los elementos siempre y cuando esto no ocasione altos riesgos.
 Téc. Electricista Robinson David Farfan Piraban

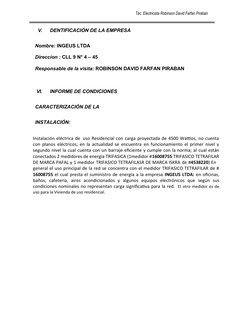

V. DENTIFICACIÓN DE LA EMPRESA

Nombre: INGEUS LTDA

Direccion : CLL 9 N° 4 – 45

Responsable de la visita: ROBINSON DAVID FARFAN PIRABAN

VI. INFORME DE CONDICIONES

CARACTERIZACIÓN DE LA

INSTALACIÓN:

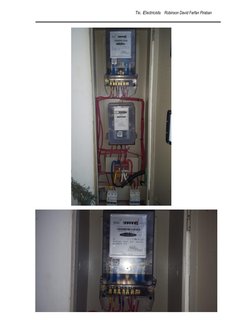

Instalación eléctrica de uso Residencial con carga proyectada de 4500 Wattios, no cuenta
con planos eléctricos; en la actualidad se encuentra en funcionamiento el primer nivel y
segundo nivel la cual cuenta con un barraje eficiente y cumple con la norma; al cual están
conectados 2 medidores de energía TRIFASICA (1medidor #16008755 TRIFASICO TETRAFILAR
DE MARCA PAFAL y 1 medidor TRIFASICO TETRAFILASR DE MARCA ISKRA de #4538220) En
general el uso principal de la red se concentra con el medidor TRIFASICO TETRAFILAR de #
16008755 el cual presta el suministro de energía a la empresa INGEUS LTDA: en oficinas,
baños, cafetería, aires acondicionados y algunos equipos electrónicos que según sus
condiciones nominales no representan carga significativa para la red. El otro medidor es de
uso para la Vivienda de uso residencial.
 Téc. Electricista Robinson David Farfan Piraban

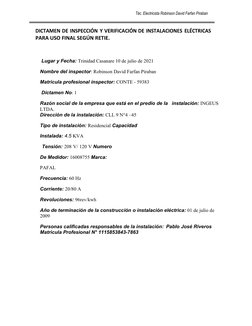

DICTAMEN DE INSPECCIÓN Y VERIFICACIÓN DE INSTALACIONES ELÉCTRICAS

PARA USO FINAL SEGÚN RETIE.

Lugar y Fecha: Trinidad Casanare 10 de julio de 2021

Nombre del inspector: Robinson David Farfan Piraban

Matricula profesional inspector: CONTE - 59383

Dictamen No: 1

Razón social de la empresa que está en el predio de la instalación: INGEUS

LTDA.
Dirección de la instalación: CLL 9 N°4 –45

Tipo de instalación: Residencial Capacidad

Instalada: 4.5 KVA

Tensión: 208 V/ 120 V Numero

De Medidor: 16008755 Marca:

PAFAL

Frecuencia: 60 Hz

Corriente: 20/80 A

Revoluciones: 96rev/kwh

Año de terminación de la construcción o instalación eléctrica: 01 de julio de

2009

Personas calificadas responsables de la instalación: Pablo José Riveros

Matricula Profesional N° 1115853843-7863
Téc. Electricista Robinson David Farfan Piraban
 Téc. Electricista Robinson David Farfan Piraban

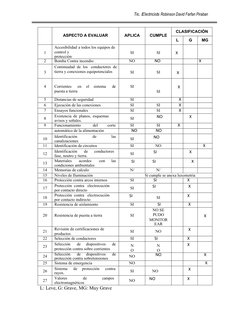

CLASIFICACIÓN
ASPECTO A EVALUAR APLICA CUMPLE
L G MG
Accesibilidad a todos los equipos de
1 control y SI SI X
protección
2 Bomba Contra incendio NO NO X
Continuidad de los conductores de
3 tierra y conexiones equipotenciales SI SI X

4 Corrientes en el sistema de SI X
puesta a tierra SI
5 Distancias de seguridad SI X
6 Ejecución de las conexiones SI SI X
7 Ensayos funcionales SI SI X
Existencia de planos, esquemas NO X
8 SI
avisos y señales.
9 Funcionamiento del corte SI SI X
automático de la alimentación NO NO
Identificación de las NO
10 SI
canalizaciones
11 Identificación de circuitos SI NO X
Identificación de conductores SI X
12 SI
fase, neutro y tierra.
Materiales acordes con las SI SI X
13 condiciones ambientales
14 Memorias de calculo N/ N/
15 Niveles de Iluminación Si cumple se anexa luxometria
16 Protección contra arcos internos SI SI X
Protección contra electrocución SI X
17 SI
por contacto directo
Protección contra electrocución SI X
18 por contacto indirecto SI
19 Resistencia de aislamiento SI SI X
NO SE
20 Resistencia de puesta a tierra SI PUDO X
MONITOR
EAR
Revisión de certificaciones de X
21 SI NO
productos
22 Selección de conductores SI SI X
Selección de dispositivos de N N X
23
protección contra sobre corrientes O O
Selección de dispositivos de NO X
24 protección contra sobretensiones NO
25 Sistema de emergencia NO X
Sistema de protección contra X
26 rayos. SI NO
Valores de campos NO X
27 NO
electromagnéticos
L: Leve, G: Grave, MG: Muy Grave
 Téc. Electricista Robinson David Farfan Piraban

ASPECTOS POSITIVOS ENCONTRADOS:

I. El calibre de cables de cada circuito es adecuado de acuerdo a sus respectivas

cargas.
II. Los interruptores y tomacorrientes de las oficinas se encuentran con muy buena
tensión según circuito.
III. Se identifican los circuitos de acuerdo a su inicio y fin.
IV. Las cajas de distribución cuentan con el espacio necesario para contener los
conductores y para un posible cambio de conductores.
V. El servicio de energía se encuentra bien distribuido en la caja de circuitos.
VI. La puesta a Tierra está en un calibre de cable adecuado.
VII. Los Calibres de cables en las instalaciones son los adecuados
VIII. La caja de medidores se encuentra totalmente sellada y esto es muy importante
debido a que evita la manipulación de cualquier persona a las instalaciones…
IX. Las cajas de distribución cuentan con el espacio necesario para contener los
conductores y para un posible cambio de conductores.
X. El servicio de energía se encuentra bien distribuido en la caja de circuitos.
XI. La puesta a Tierra está en un calibre de cable adecuado (#8 AWG).
XII.Los Calibres de cables en las instalaciones son los adecuados (# 8-10-12- 14AWG)
XIII. La caja de medidores se encuentra totalmente sellada y esto es muy importante
debido a que evita la manipulación de cualquier persona a las instalaciones
XIV. El breaker principal cumple de acuerdo a la norma vigente (protección térmica de
3x63 AH)
XV. De acuerdo a la inspección y mejoras eléctricas realizada, las instalaciones
eléctricas de la empresa INGEUS LTDA. se encuentran en muy buenas condiciones
de seguridad y de uso de acuerdo a la norma vigente RETIE resolución 90708 del
30 de agosto de 2013

ASPECTOS Y MEJORAS:

 El barraje y puesta a tierra está en un calibre de cable que si cumple (cable # 8) no

se tiene pleno acceso al corte del suministro desde este punto se recomienda y se
debe colocar un totalizador o pin de corte para la RED principal.
 Las puntas o corbatas de las fases en la bornera del barraje pueden generar puntos
calientes por lo tanto se han corregido de manera clara y visible.
 Téc. Electricista Robinson David Farfan Piraban

 El tablero de distribución principal si presenta el esquema de colores para

diferenciar las fases entre sí. se encuentra Equipotenciado con la tierra y neutro. Si
están debidamente señalizados las protecciones breakers.
 Un breaker (interruptor de circuito) tiene como función principal proveer
protección a equipos eléctricos y cableado
 Téc. Electricista Robinson David Farfan Piraban

 La tapa para el tablero principal no se encuentra por lo tanto se coloca una tapa
provisional para evitar daño a la vida de animales y personas.

 Se hace las posibles señalizaciones en los respectivos tacos o protecciones térmicas

para si tener en cuenta en caso de una emergencia….
 Téc. Electricista Robinson David Farfan Piraban

 Se hace la respectiva señalización con los colores de las fases.

 Se debe marcar debidamente los circuitos según correspondan su finalidad, para sí

saber dónde y cuándo bajar el breaker en caso de emergencias.

 Se toma en cuenta la carga o consumo de cada protección térmica.

 Téc. Electricista Robinson David Farfan Piraban

 Los tomacorrientes si se encuentran señalizadas, de acuerdo al nivel de tensión en cada

salida de tomacorriente se hace la respectiva señalización para tener en cuenta a la hora
de conectar los equipos requeridos.
 Téc. Electricista Robinson David Farfan Piraban

ARTÍCULO 17°. ILUMINACIÓN

La iluminación de espacios tiene amplia relación con las instalaciones eléctricas, ya que la
mayoría de las fuentes modernas de iluminación se basan en las propiedades de
incandescencia y la luminiscencia de materiales sometidos al paso de corriente eléctrica. Una
buena iluminación, además de ser un factor de seguridad, productividad y de rendimiento en
el trabajo, mejora el confort visual.

Considerando lo anterior, para efectos de demonstrar la conformidad con el presente

Reglamento, los portalámparas o porta bombillas fijos (rosetas o Plafones roscados) deben
cumplir los requisitos de producto y de instalación establecidos en el numeral20.29 del
Anexo General del RETIE.

Los productos de uso en sistemas de iluminación de lugares clasificados como peligrosos,

como los tratados en el Capítulo 5 de la NTC 2050, los de Piscinas y fuentes similares de la
sección 680, los de sistemas contra incendios de la sección 695 y los de sistemas de
emergencia de la Sección 700 de la NTC 2050 y los de instalaciones en minas, deben dar
cumplimiento a lo establecido en el numeral 20.28 del Anexo General de la Resolución
90708 de 2013 para productos utilizados en instalaciones especiales. Las instalaciones de
estos elementos deben cumplir lo establecido en la NTC 2050 y 29.4 del Anexo General,
según corresponda y demostrar la conformidad con RETIE para ese tipo de aplicación.

Ilustración 1. Iluminación oficina Genral

 Téc. Electricista Robinson David Farfan Piraban

Ilustración 2. Iluminación Oficina General

Ilustración 3. Contador Principal Ingues Ltda

 Téc. Electricista Robinson David Farfan Piraban

 Los tableros de distribución deben tener adherida de manera clara,

permanente y visible la Identificación del circuito.

 Las canalizaciones se deben asegurar y deben contar con sus respectivas guardas
para evitar que los conductores se salgan de estas.
 El sistema puesto a tierra no cuenta con una caja para inspección.
 Téc. Electricista Robinson David Farfan Piraban

VII. RECOMENDACIONES

 Mantener la caja de los medidores aseguradas para sí evitar que alguien las
manipule innecesariamente
 Colocar tapas ciegas según corresponda.
 colocar o pintar de color naranja el tubo imc de 1” ½ por donde entra la acometida
del poste, con el fin de señalizar el riesgo eléctrico aquí presente.
 Los tableros de distribución deben de tener adherida de manera clara, permanente y
visible: Tensión nominal de operación, Corriente nominal de operación, Numero de
fases, Numero de hilos. Cuentan con identificación de la posición activa de los
interruptores.
 Se Deben de usar las protecciones de energía por alto y bajo Voltaje, colocar
supresor de PICOS.
 Usar los parámetros adecuados cumpliendo código de colores entre fases y realizar
una adecuada coordinación de protecciones.
 Que el tablero general se encuentre señalizado (los breakers) para realizar
un corte de emergencia desde este punto en caso de ser necesario.
 Cambiar las canaletas existentes por unas de mayor capacidad y más
resistentes.
 Colocar la respectiva tapa de la caja de circuitos
 Colocar pin de corte o contacto en la RED principal donde está el barraje; en
caso de alguna emergencia poder abrir el circuito y así evitar algún incidente
 Mantener las áreas de los tableros de distribución despejadas para que se tenga
acceso oportuno a estos en caso de fallas.
 Señalizar en los tableros de distribución la pertenecía de cada uno de los
interruptores.
 Instalar de manera oportuna los tomacorrientes tipo GFCI en las zonas con
presencia de humedad y en los que estén a nivel del suelo. (lavaplatos)
 Señalizar en el gabinete principal de distribución las fases con el
esquema de colores.
 Señalizar las cajas de inspección.
 Anclar las canalizaciones y mantenerlas con sus respectivas guardas.
 Disponer de un sistema de protección contra rayos; mejorar puesta a tierra. Si es
posible colocar un visualizador para la varilla polo a tierra.

Cualquier duda acerca de las observaciones realizadas favor comunicarla que con gusto
atenderé sus observaciones y sugerencias.
 Téc. Electricista Robinson David Farfan Piraban

Atentamente:

Robinson David Farfan P

Cc 1.116.665.806
CEL: 321 249 3893
Dirección: Calle 9 N° 4-25 Trinidad - Casanare robinsonfar26@hotmail.co
