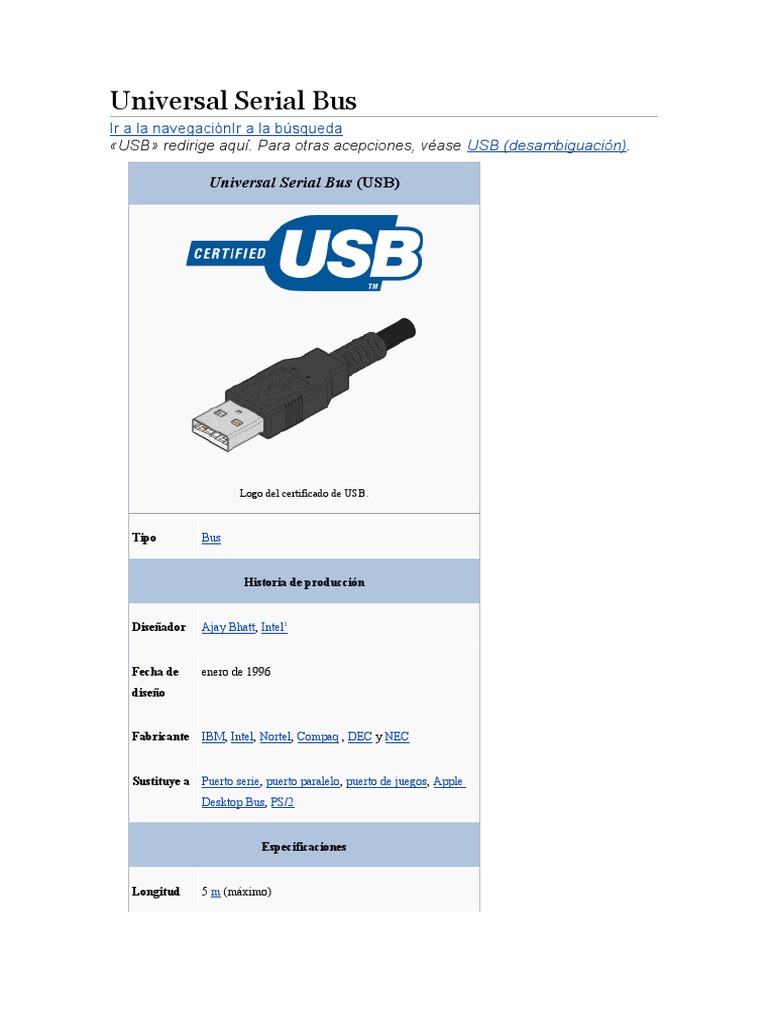

Universal Serial Bus

Ir a la navegaciónIr a la búsqueda
«USB» redirige aquí. Para otras acepciones, véase USB (desambiguación).

Universal Serial Bus (USB)

Logo del certificado de USB.

Tipo Bus

Historia de producción

Diseñador Ajay Bhatt, Intel1

Fecha de enero de 1996

diseño

Fabricante IBM, Intel, Nortel, Compaq , DEC y NEC

Sustituye a Puerto serie, puerto paralelo, puerto de juegos, Apple

Desktop Bus, PS/2

Especificaciones

Longitud 5 m (máximo)
Ancho 12 mm (conector A),2 8,45 mm (conector B)

Alto 4,5 mm (conector A),2 7,78 mm (conector B, antes de

v3.0)

Conectable Sí
en caliente

Externo Sí

Eléctrico 5 voltios CC

Voltaje máximo 5 voltios

Corriente 500 a 900 mA (depende de la
máxima versión)

Señal de Solo USB-C
audio

Señal de Solo USB-C3
video

Señal de
Paquete de datos, definido por las especificaciones
datos
Ancho 1 bit
Ancho de 1,5/12/480/5,000/10,000 Mbit/s (depe
banda nde de la versión)
Max nº 127
dispositivo
s
Protocolo Serial

Cable 8 hilos en par trenzado en USB 3.1; 8 en USB 3.0 y 4

en USB 1.x y 2.x.

Pines 4 (1 alimentación, 2 datos, 1 masa / tierra)

Patillaje
 Conectores tipo A (izquierda) y B (derecha) vistos desde la parte posterior
(cable) a la frontal (conector). Último conector de tipo C.

Pin 1 VCC (+5 V)
Pin 2 Data-
Pin 3 Data+
Pin 4 Masa / Tierra

[editar datos en Wikidata]

El Bus Universal en Serie (BUS) (en inglés: Universal Serial Bus), más

conocido por la sigla USB, es un bus de comunicaciones que sigue un estándar
que define los cables, conectores y protocolos usados en un bus para conectar,
comunicar y proveer de alimentación eléctrica
entre computadoras, periféricos y dispositivos electrónicos.4
Su desarrollo partió de un grupo de empresas del sector que buscaban unificar
la forma de conectar periféricos a sus equipos, por aquella época poco
compatibles entre sí, entre las que estaban Intel, Microsoft, IBM, Compaq,
DEC, NEC y Nortel. La primera especificación completa 1.0 se publicó en 1996,
pero en 1998 con la especificación 1.1 comenzó a usarse de forma masiva.
El USB es utilizado como estándar de conexión
de periféricos como: teclados, ratones, memorias USB, palancas de
mando, escáneres, cámaras digitales, teléfonos móviles, reproductores
multimedia, impresoras, impresoras multifunción, sistemas de adquisición de
datos, módems, tarjetas de red, tarjetas de sonido, tarjetas sintonizadoras de
televisión, grabadoras de DVD externas, discos duros externos
y disqueteras externas. Su éxito ha sido total, habiendo desplazado a
conectores como el puerto serie, puerto paralelo, puerto de juegos, Apple
Desktop Bus o PS/2 a mercados-nicho o a la consideración de dispositivos
obsoletos a eliminar de las computadoras, o bien usar adaptadores, aunque
muchos de ellos pueden sustituirse por dispositivos USB que implementen
esos conectores.
 Índice

 1Reseña
 2Uso
o 2.1Versiones previas
 3Velocidades de transmisión
o 3.1Comparativa de velocidades
 4USB 3.0
 5USB 3.1 con conectores Tipo-C reversibles
 6USB 3.2
 7USB 4
 8USB On-The-Go
 9Características físicas
o 9.1Compatibilidad y conectores
o 9.2Conectores tipo A y B
o 9.3Distribución de pines de los tipos A y B
o 9.4Distribución de pines de los tipos «mini» y «micro»
 10Almacenamiento masivo USB
 11Wireless USB
 12Lista de periféricos que es posible conectar a un puerto USB y USB OTG
 13Véase también
 14Referencias
 15Enlaces externos

Reseña[editar]
El USB fue diseñado para economizar y normalizar la conexión de periféricos.
Fue desarrollado a mediados de los años 1990; y en 1996, el Foro de
Implementadores de Universal Serial Bus (USB Implementers Forum, USB-
IF)5 lanzó la impopular primera especificación «USB 1.0», hasta que en 1998
lanzó la especificación USB 1.1.6
Desde 2004, aproximadamente 6000 millones de dispositivos se encuentran en
el mercado global, y alrededor de 2000 millones se venden cada año. 7

Uso[editar]
El campo de aplicación del USB se extiende en la actualidad a cualquier
dispositivo electrónico o con componentes, desde los automóviles (las radios
de automóvil modernas van convirtiéndose en reproductores multimedia con
conector USB o iPod) a los reproductores de Blu-ray Disc o los modernos
juguetes como Pleo. Se han implementado variaciones para su uso industrial e
incluso militar. Pero donde más se nota su influencia es en los teléfonos
inteligentes (Europa ha creado una norma por la que todos los móviles deberán
venir con un cargador microUSB), tabletas, PDA y videoconsolas, donde ha
reemplazado a conectores propietarios casi por completo.
Algunos dispositivos requieren una potencia mínima, así que se pueden
conectar varios sin necesitar fuentes de alimentación extra. Para ello existen
concentradores (llamados USB hubs) que incluyen fuentes de alimentación
para aportar energía a los dispositivos conectados a ellos, pero algunos
dispositivos consumen tanta energía que necesitan su propia fuente de
alimentación. Los concentradores con fuente de alimentación pueden
proporcionarle corriente eléctrica a otros dispositivos sin quitarle corriente al
resto de la conexión (dentro de ciertos límites).
En el caso de los discos duros, a la fecha mayo de 2020 el USB se volvió un
estándar como conexión nativa, siendo la conexión solo 3.0. Incluso existen
cajas externas y cunas que implementan conectores eSATA y USB, incluso
USB 3.0. Estas y las mixtas USB/FireWire han expulsado del mercado de
discos externos a SCSI y las conexiones por puerto paralelo.
Versiones previas[editar]
El estándar USB evolucionó a través de varias versiones antes de su
lanzamiento oficial en 1996:

 USB 0.7: lanzado en noviembre de 1994.

 USB 0.8: lanzado en diciembre de 1994.
 USB 0.9: lanzado en abril de 1995.
 USB 0.99: lanzado en agosto de 1996.
 USB 1.0 Release Candidate: lanzado en noviembre de 1996.

Velocidades de transmisión[editar]
Los dispositivos USB se clasifican en seis tipos según su velocidad de
transferencia de datos:

 Baja velocidad (1.0): Tasa de transferencia de hasta 1,5 Mbit/s

(188 kB/s). Utilizado en su mayor parte por dispositivos de interfaz
humana (Human Interface Device, en inglés) como los teclados, los
ratones (mouse), las cámaras web, etc.
 Velocidad completa (1.1): Tasa de transferencia de hasta 12 Mbit/s
(1,5 MB/s) según este estándar, pero se dice en fuentes
independientes que habría que realizar nuevamente las mediciones.
Esta fue la más rápida antes de la especificación USB 2.0. Estos
dispositivos dividen el ancho de banda de la conexión USB entre
ellos, basados en un algoritmo de impedancias LIFO.

Logotipo del USB 2.0

 Alta velocidad (2.0): Tasa de transferencia de hasta 480 Mbit/s

(60 MB/s), pero con una tasa real práctica máxima de 280 Mbit/s
(35 MB/s). El cable USB 2.0 dispone de cuatro líneas, un par para
datos, y otro par de alimentación.
Logotipo del USB 3.0

 Velocidad superalta (3.0): Tiene una tasa de transferencia de hasta

4,8 Gbit/s (600 MB/s). La velocidad del bus es diez veces más rápida
que la del USB 2.0, debido a que han incluido 5 contactos
adicionales, desechando el conector de fibra óptica propuesto
inicialmente, y es compatible con los estándares anteriores. En
octubre de 2009 la compañía taiwanesa ASUS lanzó la primera placa
base que incluía puertos USB 3.0, tras ella muchas otras le han
seguido y actualmente se ve cada vez más en placas base y
portátiles nuevos, conviviendo junto con el USB 2.0. 89
 Velocidad superalta + (3.1): SuperSpeed+ duplica la velocidad de
transferencia de datos máxima a 10 Gbit/s (1.25 GB/s).
 Velocidad superalta + (3.2): SuperSpeed+ duplica la velocidad de
transferencia de datos máxima a 20 Gbit/s (2.5 GB/s).
Las señales del USB se transmiten en un cable de par
trenzado con impedancia característica de 90 Ω ± 15%, cuyos hilos se
denominan D+ y D-.10 Estos, cojuntamente, utilizan señal diferencial en half
dúplex, es decir, que los 2 cables se utilizan tanto para transmitir como para
recibir, pero no simultáneamente. El USB 3.0 utiliza un segundo par de hilos,
también con señal diferencial, para realizar una comunicación en full dúplex,
por lo que permite la comunicación bidireccional simultáneamente. La razón por
la cual se realiza la comunicación en modo diferencial es simple, reduce el
efecto del ruido electromagnético en enlaces largos. D+ y D- funcionan en
conjunto y no son conexiones independientes. Los niveles de transmisión de la
señal varían de 0 a 0,3 V para bajos (ceros) y de 2,8 a 3,6 V para altos (unos)
en las versiones 1.0 y 1.1, y en ±400 mV en alta velocidad (2.0). En las
primeras versiones, los cables de datos (D+ y D-) no están conectados a tierra,
pero en el modo de alta velocidad se tiene una terminación de 45 Ω a tierra o
un diferencial de 90 Ω para acoplar la impedancia del cable. Este puerto solo
admite la conexión de dispositivos de bajo consumo, es decir, que tengan un
consumo máximo de 100 mA por cada puerto; sin embargo, en caso de que
estuviese conectado un dispositivo que permite 4 puertos por cada salida USB
(extensiones de máximo 4 puertos), entonces la energía del USB se asignará
en unidades de 100 mA hasta un máximo de 500 mA por puerto. Con la
primera fabricación de un PC con USB 3.0 en 2009, ahora tenemos 1 A (un
amperio) por puerto, lo cual da 5 W (cinco vatios) en lugar de 0,5 A (500 mA,
2,5 W) como máximo.
Comparativa de velocidades[editar]
Mini ventiladores USB

Conexiones de dispositivos externos

Firewire 400: 400 Mb/s (50 MB/s)


Firewire 800: 800 Mb/s (100 MB/s)

Firewire s1600: 1.6 Gb/s (200 MB/s)

Firewire s3200: 3.2 Gb/s (400 MB/s)

USB 1.0: 1.6 Mb/s (200 KB/s)

USB 1.1: 12 Mb/s (1.5 MB/s)

USB 2.0: 480 Mb/s (60 MB/s) Tasa real práctica máxima de 280 Mb/s

(35 MB/s)
 USB 3.2 Gen 1: 4.8 Gb/s (600 MB/s)
 USB 3.2 Gen 2: 10 Gb/s (1.2 GB/s)
Conexiones de dispositivos externos de alta velocidad

e-SATA: 2,4 Gb/s (300 MB/s)


USB 3.0: 4,8 Gb/s (600 MB/s)11

Thunderbolt: 10 Gb/s (1.2 GB/s)12

Thunderbolt 2: 20 Gb/s (2.5 GB/s)

Thunderbolt 3: 40 Gb/s (5 GB/s)

USB 3.2 Gen 2: 10 Gb/s (1.2 GB/s)

Conexiones para tarjetas de expansión

PCI Express 1.x (x1): 250 MB/s


PCI Express 2.0 (x1): 500 MB/s

PCI Express 3.0 (x1): 1 GB/s

PCI Express 1.x (x8): 2 GB/s

PCI Express 2.0 (x8): 4 GB/s

PCI Express 3.0 (x8): 8 GB/s

PCI Express 1.x (x16): 4 GB/s

PCI Express 2.0 (x16): 8 GB/s

PCI Express 3.0 (x16): 16 GB/s

Conexiones de almacenamiento interno

 ATA: 100 MB/s (UltraDMA 5)

 PATA: 133 MB/s (UltraDMA 6)
 SATA I: 1.5 Gb/s (187.5 MB/s)
 SATA II: 3 Gb/s (375 MB/s)
 SATA III: 6 Gb/s (750 MB/s)
 SATA 3.2: 16 Gb/s (2 GB/s)
