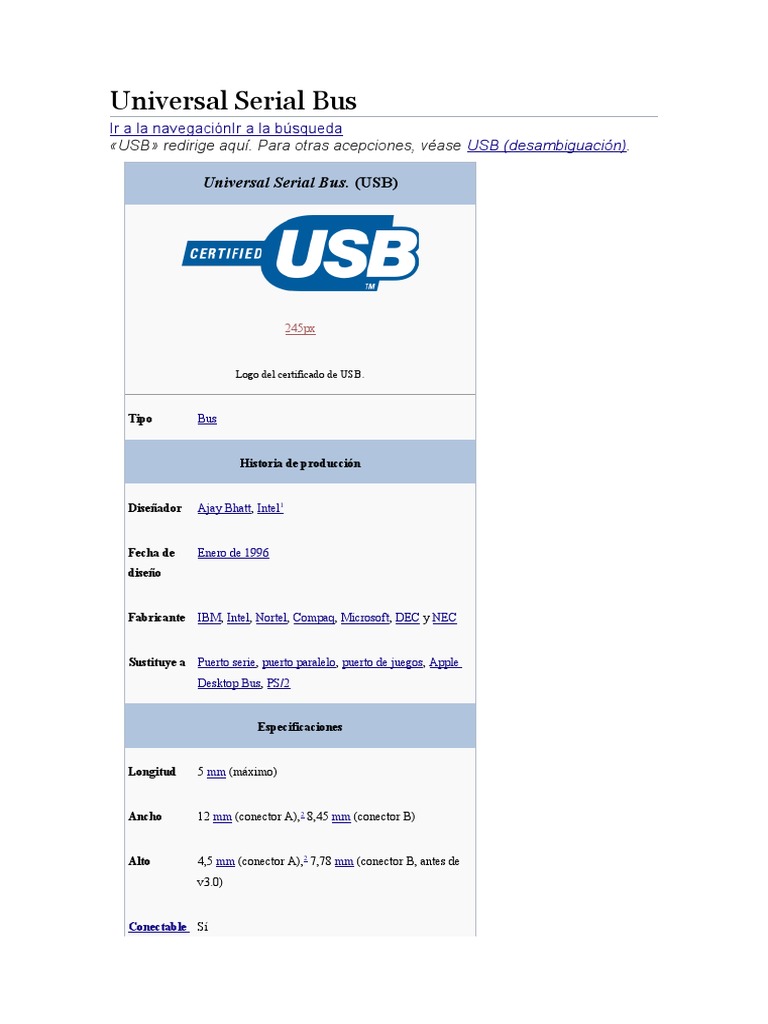

Universal Serial Bus

Ir a la navegaciónIr a la búsqueda
«USB» redirige aquí. Para otras acepciones, véase USB (desambiguación).

Universal Serial Bus. (USB)

245px

Logo del certificado de USB.

Tipo Bus

Historia de producción

Diseñador Ajay Bhatt, Intel1

Fecha de Enero de 1996

diseño

Fabricante IBM, Intel, Nortel, Compaq, Microsoft, DEC y NEC

Sustituye a Puerto serie, puerto paralelo, puerto de juegos, Apple

Desktop Bus, PS/2

Especificaciones

Longitud 5 mm (máximo)

Ancho 12 mm (conector A),2 8,45 mm (conector B)

Alto 4,5 mm (conector A),2 7,78 mm (conector B, antes de

v3.0)

Conectable Sí
en caliente

Externo Sí

Eléctrico 5 voltios CC

Voltaje máximo 5 voltios

Corriente 500 a 900 mA (depende de la
máxima versión)

Señal de No
audio

Señal de Solo USB-C3
video

Señal de
Paquete de datos, definido por las especificaciones
datos
Ancho 1 bit
Ancho de 1,5/12/480/5.000/10.000 Mbit/s (depe
banda nde de la versión)
Max nº 127
dispositivo
s
Protocolo Serial

Cable 8 hilos en par trenzado en USB 3.1; 8 en USB 3.0 y 4

en USB 1.x y 2.x.

Pines 4 (1 alimentación, 2 datos, 1 masa)

Patillaje

Conectores tipo A (izquierda) y B (derecha) vistos desde la parte posterior

(cable) a la frontal (conector).

Pin 1 VCC (+5 V)
Pin 2 Data-
Pin 3 Data+
 Pin 4 Masa

[editar datos en Wikidata]

El Bus Universal en Serie (BUS) (en inglés: Universal Serial Bus), más

conocido por la sigla USB, es un bus de comunicaciones que sigue un estándar
que define los cables, conectores y protocolos usados en un bus para conectar,
comunicar y proveer de alimentación eléctrica
entre computadoras, periféricos y dispositivos electrónicos.4
Su desarrollo partió de un grupo de empresas del sector que buscaban unificar
la forma de conectar periféricos a sus equipos, por aquella época poco
compatibles entre sí, entre las que estaban Intel, Microsoft, IBM, Compaq,
DEC, NEC y Nortel. La primera especificación completa 1.0 se publicó en 1996,
pero en 1998 con la especificación 1.1 comenzó a usarse de forma masiva.
El USB es utilizado como estándar de conexión
de periféricos como: teclados, ratones, memorias
USB, joysticks, escáneres, cámaras digitales, teléfonos móviles, reproductores
multimedia, impresoras, dispositivos multifuncionales, sistemas de adquisición
de datos, módems, tarjetas de red, tarjetas de sonido, tarjetas sintonizadoras
de televisión y grabadoras de DVD externas, discos duros externos
y disqueteras externas. Su éxito ha sido total, habiendo desplazado a
conectores como el puerto serie, puerto paralelo, puerto de juegos, Apple
Desktop Bus o PS/2 a mercados-nicho o a la consideración de dispositivos
obsoletos a eliminar de las computadoras, o bien usar adaptadores, aunque
muchos de ellos pueden sustituirse por dispositivos USB que implementen
esos conectores.

Índice

 1Reseña
 2Uso
o 2.1Versiones previas
 3Velocidades de transmisión
o 3.1Comparativa de velocidades
 4USB 3.0
 5USB 3.1 con conectores Tipo-C reversibles
 6USB 3.2
 7USB 4
 8USB On-The-Go
 9Características físicas
o 9.1Compatibilidad y conectores
o 9.2Conectores tipo A y B
o 9.3Patillaje de los tipos A y B
o 9.4Patillaje de los tipos «mini» y «micro»
 10Almacenamiento masivo USB
 11Wireless USB
 12Lista de periféricos que es posible conectar a un puerto USB y USB OTG
 13Véase también
 14Referencias
 15Enlaces externos

Reseña[editar]
El USB fue diseñado para economizar y estandarizar la conexión de periféricos.
Fue desarrollado a mediados de los años 1990; y en 1996, el Foro de
Implementadores de BUS (USB Implementers Forum, USB-IF)5 lanzó la
impopular primera especificación “USB 1.0”, hasta que en 1998 lanzó la famosa
especificación USB 1.1.6
Desde 2004, aproximadamente 6 mil millones de dispositivos se encuentran
actualmente en el mercado global, y alrededor de 2 mil millones se venden
cada año.7

Uso[editar]
El campo de aplicación del USB se extiende en la actualidad a cualquier
dispositivo electrónico o con componentes, desde los automóviles (las radios
de automóvil modernas van convirtiéndose en reproductores multimedia con
conector USB o iPod) a los reproductores de Blu-ray Disc o los modernos
juguetes como Pleo. Se han implementado variaciones para su uso industrial e
incluso militar. Pero donde más se nota su influencia es en los teléfonos
inteligentes (Europa ha creado una norma por la que todos los móviles deberán
venir con un cargador microUSB), tabletas, PDA y videoconsolas, donde ha
reemplazado a conectores propietarios casi por completo.
Algunos dispositivos requieren una potencia mínima, así que se pueden
conectar varios sin necesitar fuentes de alimentación extra. Para ello existen
concentradores (llamados USB hubs) que incluyen fuentes de alimentación
para aportar energía a los dispositivos conectados a ellos, pero algunos
dispositivos consumen tanta energía que necesitan su propia fuente de
alimentación. Los concentradores con fuente de alimentación pueden
proporcionarle corriente eléctrica a otros dispositivos sin quitarle corriente al
resto de la conexión (dentro de ciertos límites).
En el caso de los discos duros, a la fecha mayo de 2020 el USB se volvió un
estándar como conexión nativa, siendo la conexión solo 3.0. Incluso existen
cajas externas y cunas que implementan conectores eSATA y USB, incluso
USB 3.0. Estas y las mixtas USB/FireWire han expulsado del mercado de
discos externos a SCSI y las conexiones por puerto paralelo.
Versiones previas[editar]
El estándar USB evolucionó a través de varias versiones antes de su
lanzamiento oficial en 1996:

 USB 0.7: lanzado en noviembre de 1994.

 USB 0.8: lanzado en diciembre de 1994.
 USB 0.9: lanzado en abril de 1995.
 USB 0.99: lanzado en agosto de 1996.
 USB 1.0 Release Candidate: lanzado en noviembre de 1996.
Velocidades de transmisión[editar]
Los dispositivos USB se clasifican en cuatro tipos según su velocidad de
transferencia de datos:

 Baja velocidad (1.0): Tasa de transferencia de hasta 1,5 Mbit/s

(188 kB/s). Utilizado en su mayor parte por dispositivos de interfaz humana
(Human Interface Device, en inglés) como los teclados, los ratones
(mouse), las cámaras web, etc.
 Velocidad completa (1.1): Tasa de transferencia de hasta 12 Mbit/s
(1,5 MB/s) según este estándar, pero se dice en fuentes independientes
que habría que realizar nuevamente las mediciones. Esta fue la más rápida
antes de la especificación USB 2.0. Estos dispositivos dividen el ancho de
banda de la conexión USB entre ellos, basados en un algoritmo de
impedancias LIFO.

Logotipo del USB 2.0

 Alta velocidad (2.0): Tasa de transferencia de hasta 480 Mbit/s

(60 MB/s), pero con una tasa real práctica máxima de 280 Mbit/s (35 MB/s).
El cable USB 2.0 dispone de cuatro líneas, un par para datos, y otro par de
alimentación.

Logotipo del USB 3.0

 Velocidad superalta (3.0): Tiene una tasa de transferencia de hasta

4,8 Gbit/s (600 MB/s). La velocidad del bus es diez veces más rápida que la
del USB 2.0, debido a que han incluido 5 contactos adicionales,
desechando el conector de fibra óptica propuesto inicialmente, y será
compatible con los estándares anteriores. En octubre de 2009 la compañía
taiwanesa ASUS lanzó la primera placa base que incluía puertos USB 3.0,
tras ella muchas otras le han seguido y actualmente se ve cada vez más en
placas base y portátiles nuevos, conviviendo junto con el USB 2.0. 89
 Velocidad superalta + (3.1): SuperSpeed+ duplica la velocidad de
transferencia de datos máxima a 10 Gbit/s (1.25 GB/s).
 Velocidad superalta + (3.2): SuperSpeed+ duplica la velocidad de
transferencia de datos máxima a 20 Gbit/s.
Las señales del USB se transmiten en un cable de par
trenzado con impedancia característica de 90 Ω ± 15%, cuyos hilos se
denominan D+ y D-.10 Estos, cojuntamente, utilizan señal diferencial en half
dúplex, es decir, que los 2 cables se utilizan tanto para transmitir como para
recibir, pero no simultáneamente. El USB 3.0 utiliza un segundo par de hilos,
también con señal diferencial, para realizar una comunicación en full dúplex,
por lo que permite la comunicación bidireccional simultáneamente. La razón por
la cual se realiza la comunicación en modo diferencial es simple, reduce el
efecto del ruido electromagnético en enlaces largos. D+ y D- funcionan en
conjunto y no son conexiones independientes. Los niveles de transmisión de la
señal varían de 0 a 0,3 V para bajos (ceros) y de 2,8 a 3,6 V para altos (unos)
en las versiones 1.0 y 1.1, y en ±400 mV en alta velocidad (2.0). En las
primeras versiones, los cables de datos (D+ y D-) no están conectados a tierra,
pero en el modo de alta velocidad se tiene una terminación de 45 Ω a tierra o
un diferencial de 90 Ω para acoplar la impedancia del cable. Este puerto solo
admite la conexión de dispositivos de bajo consumo, es decir, que tengan un
consumo máximo de 100 mA por cada puerto; sin embargo, en caso de que
estuviese conectado un dispositivo que permite 4 puertos por cada salida USB
(extensiones de máximo 4 puertos), entonces la energía del USB se asignará
en unidades de 100 mA hasta un máximo de 500 mA por puerto. Con la
primera fabricación de un PC con USB 3.0 en 2009, ahora tenemos 1 A (un
amperio) por puerto, lo cual da 5 W (cinco vatios) en lugar de 0,5 A (500 mA,
2,5 W) como máximo.
Comparativa de velocidades[editar]

Mini ventiladores USB

Conexiones de dispositivos externos

 Firewire 400: 400 Mb/s (50 MB/s)

 Firewire 800: 800 Mb/s (100 MB/s)
 Firewire s1600: 1.6 Gb/s (200 MB/s)
 Firewire s3200: 3.2 Gb/s (400 MB/s)
 USB 1.0: 1.6 Mb/s (200 KB/s)
 USB 1.1: 12 Mb/s (1.5 MB/s)
 USB 2.0: 480 Mb/s (60 MB/s) Tasa real práctica máxima de 280 Mb/s
(35 MB/s)
 USB 3.0: 4.8 Gb/s (600 MB/s)
 USB 3.1: 10 Gb/s (1.2 GB/s)
Conexiones de dispositivos externos de alta velocidad

 e-SATA: 2,4 Gb/s (300 MB/s)11

 USB 3.0: 4,8 Gb/s (600 MB/s)12
 Thunderbolt: 10 Gb/s (1.2 GB/s)13
 Thunderbolt 2: 20 Gb/s (2.5 GB/s)
 Thunderbolt 3: 40 Gb/s (5 GB/s)
 USB 3.1: 10 Gb/s (1.2 GB/s)
Conexiones para tarjetas de expansión

 PCI Express 1.x (x1): 250 MB/s

 PCI Express 2.0 (x1): 500 MB/s
 PCI Express 3.0 (x1): 1 GB/s
 PCI Express 1.x (x8): 2 GB/s
 PCI Express 2.0 (x8): 4 GB/s
 PCI Express 3.0 (x8): 8 GB/s
 PCI Express 1.x (x16): 4 GB/s
 PCI Express 2.0 (x16): 8 GB/s
 PCI Express 3.0 (x16): 16 GB/s
Conexiones de almacenamiento interno

 ATA: 100 MB/s (UltraDMA 5)

 PATA: 133 MB/s (UltraDMA 6)
 SATA I: 1.5 Gb/s (187.5 MB/s)
 SATA II: 3 Gb/s (375 MB/s)
 SATA III: 6 Gb/s (750 MB/s)
 SATA 3.2: 16 Gb/s (2 GB/s)

USB 3.0[editar]
Artículo principal: USB 3.0
Características de USB 3.0
A diferencia del USB 2.0, esta tecnología (USB 3.0 Super Speed), es casi diez
veces más rápida al pasar de los 480 Mbit/s a los 5 Gbit/s, unos 600 MB/s.
También cuenta con soporte para dispositivos HD externos, lo que aumenta su
rendimiento. Otra de las características de este puerto es su "regla de
inteligencia": los dispositivos que se enchufan y después de un rato quedan en
desuso, pasan inmediatamente a un estado de bajo consumo.
Principales diferencias entre los puertos:
A la vez, la intensidad de la corriente se incrementa de los 500 a los 900
miliamperios, que sirve para abastecer a un teléfono móvil o un reproductor
audiovisual portátil en menos tiempo.
Por otro lado, aumenta la velocidad en la transmisión de datos, ya que en lugar
de funcionar con tres líneas, lo hace con cinco. De esta manera, dos líneas se
utilizan para enviar, otras dos para recibir, y una quinta se encarga de
suministrar la corriente. Así, el tráfico es bidireccional (Full-dúplex).
A finales de 2009, fabricantes como Asus o Gigabyte presentaron placas base
con esta nueva revisión del bus. La versión 3.0 de este conector universal es
10 veces más rápida que la anterior. Aquellos que tengan un teclado o un ratón
de la versión anterior no tendrán problemas de compatibilidad, ya que el
sistema lo va a reconocer al instante, aunque no podrán beneficiarse de los
nuevos adelantos de este puerto usb.
En la feria Consumer Electronics Show (CES), que se desarrolló en Las
Vegas, Estados Unidos, se presentaron varios aparatos que vienen con el
nuevo conector. Tanto Western Digital como Seagate anunciaron discos
externos equipados con el USB 3.0, mientras que
Asus, Fujitsu y HP anunciaron que tendrán modelos portátiles con este puerto.
Principales diferencias entre USB 2.0 y 3.0 La principal diferencia apreciable,
es la velocidad de transferencia de datos, que es muy superior en el estándar
USB 3.0. El soporte de formatos HD es casi nulo en USB 2.0, pero es
ampliamente soportado por USB 3.0. Los dispositivos USB 3.0 se pueden
conectar en conectores USB 2.0 y viceversa, si es de tipo A. Si es de tipo B o
micro-B, los dispositivos USB 2.0 se pueden conectar en conectores USB 3.0,
pero no al revés.

USB 3.1 con conectores Tipo-C reversibles[editar]

Artículo principal: USB-C

Estructura del conector USB-C

En agosto de 2014, la USB-IF, organización formada por empresas como Intel,

Microsoft, HP y Apple entre muchas otras y que decide sobre el estándar del
USB, publicó la especificación del nuevo conector USB, también conocido
como "Tipo C", que implementa un nuevo tipo de conector reversible tanto en
extremos como en posición. Este tipo de conector, además de ofrecer
comodidad por su diseño reversible, ofrece una velocidad de hasta 10 Gbit/s de
rendimiento mientras se pueden extraer 2A sobre 5V, y opcionalmente, también
5A sobre 12V (60W) o 20V (100W). Esta es la razón por la cual MacBook,
desde sus modelos del año 2016, puede ser alimentada simplemente a través
de su conexión USB basándose también en la nueva especificación USB 3.1.
El nuevo tipo de conector está pensado para ser el sucesor de todos los
anteriores (Tipo A y B), que quedarán obsoletos cuando el nuevo se
implemente en todo tipo de dispositivos móviles y de sobremesa.
La especificación USB 3.1 identifica dos tasas de transferencia diferentes: la
especificación USB 3.1 Gen 1 a 4,8 Gbps y USB 3.1 Gen 2 a 10 Gbps. Esto
ocasiona un cambio en la nomenclatura de las especificaciones, pudiendo
utilizar como sinónimos los términos USB 3.0 y USB 3.1 Gen 1 (conocidos
como SuperSpeed USB). La especificación USB 3.1 pasa a llamarse USB 3.1
Gen 2, conocida como SuperSpeed USB 10 Gbps o SuperSpeed+. 14
El estándar USB 3.1 es retrocompatible con USB 3.0 y USB 2.0. Esto quiere
decir que un dispositivo con USB 3.1 conectado a otro con USB 2.0 la
velocidad de transferencia de datos será la del dispositivo con USB 2.0 hasta
un máximo de 480 Mbit/s. También, habrá que tener en cuenta la versión USB
del cable que permita esa máxima transferencia de datos, se puede tener dos
dispositivos con USB 3.1 pero si se utiliza un cable USB 2.0 la transferencia se
limita a ese estándar.15
La especificación USB Tipo-C trae un nuevo conector reversible para
dispositivos USB 3.1. El conector Tipo-C será usado en ambos dispositivos sea
anfitrión o huésped, reemplazando así múltiples conectores tipo-A y tipo-B y
cables con un estándar a prueba de futuro (future-proof) similar al Lightning de
Apple y al Thunderbolt. El conector de doble lado de 24 pines provee 4 pares
power/ground, dos pares diferenciales para el bus de datos USB 2.0 (aunque
solo un par es implementado en el cable tipo-C), cuatro pares para el bus de
datos high-speed, dos pines de "uso de banda lateral" y dos pines de
configuración para la detección de orientación del cable, canal dedicado de
datos de configuración BMC (biphase mark code) y alimentación V CONN +5 V
para cables activos. Los cables/adaptadores Tipo-A y Tipo-B serán requeridos
para dispositivos heredados con el fin de conectar a anfitriones Tipo-C, Sin
embargo adaptadores/cables con un receptáculo de Tipo-C no están
permitidos.

Cable USB Tipo C de una MacBook Pro.

Los cables USB 3.1 de tipo-C con todas las características son cables activos
electrónicamente marcados y contienen un chip con una función de
identificación basado en el canal de configuración de datos y mensajes
definidos por el proveedor (VDM) de la especificación "USB Power Delivery
2.0". Los dispositivos USB 3.1 de Tipo-C también soportan corrientes de
alimentación de 1.5 A y 3.0 A través del bus de 5 V de tensión, además de la
línea de base 900 mA; los dispositivos pueden o bien negociar un aumento de
corriente USB a través de la línea de configuración, o pueden apoyar
opcionalmente la especificación completa "Power Delivery" utilizando tanto la
línea de configuración con código de BMC y la línea VBUS codificado-BFSK
legado.
El modo alterno dedica algunos de los cables físicos en el cable Tipo-C para la
transmisión directa de dispositivo-a-anfitrión de una gran cantidad de
protocolos de datos alternos. Los cuatro carriles de alta velocidad, dos pines de
banda lateral, y —para puerto, dispositivo desmontable y aplicaciones de cable
permanentes solamente— dos clavijas USB 2.0 y un pin de configuración se
pueden utilizar para la transmisión de modo alternativo. Los modos se
configuran mediante VDM a través del canal de configuración. A diciembre de
2014, las implementaciones Modo Alt incluyen DisplayPort 1.3 y MHL 3.0; otros
protocolos seriales como PCI Express y Base-T Ethernet son posibles.
En marzo de 2015, Apple lanza un nuevo modelo MacBook más fino que
MacBook Air y que equipa un conector USB Type-C.3 Por otro lado, Google
anuncia este tipo de conector para próximas tabletas y móviles Android.

USB 3.2[editar]
El 26 de julio de 2017 se dio a conocer este estándar, publicándose en
septiembre de ese año. La principal novedad que aportaba era la posibilidad de
aprovechar dos pistas de 5 o 10 Gbps para alcanzar velocidades de
transferencia máximas de hasta 20 Gbps en los dispositivos con conectores
USB-C (USB Tipo C). [1]

USB 4[editar]
USB 416 se anunció oficialmente en marzo de 2019, y se publicó el 29 de
agosto de ese mismo año por USB Implementers Forum. Su motivación
principal era el aumento del ancho de banda (permitiendo hasta 40 Gbit/s), la
convergencia del ecosistema USB-C y minimizar la confusión para el usuario
final. La especificación es compatible/basada en Thunderbolt 3, así como
compatible hacia atrás con USB 3.2 y USB 2.0.
En 2020 se anunció que este estándar sería compatible con DisplayPort 2.0 y
que soportaría resoluciones superiores a 8K, como por ejemplo 16K (15.360 x
8.460) a 60Hz y 30 bpp 4:4:4 HDR con DSC. [2]

USB On-The-Go[editar]
Véase también: Tethering

USB On-The-Go, frecuentemente abreviado como USB OTG, es una

especificación que permite a los dispositivos USB como reproductores digitales
de audio, teléfonos móviles o tabletas actuar como servidores, facilitando que
se puedan conectar memorias y discos duros USB, ratones o teclados.17

Características físicas[editar]
USB

Memoria USB.

Conector USB tipo A macho.

Conectores USB (de izquierda a derecha): Tipo A macho, Tipo Mini-
B macho, micro enchufe (alrededor de 5 mm de ancho para conexión
a cámara digital).

Tarjeta PCI-USB 2.0.

Los cables de datos son un par trenzado para reducir el ruido y las
interferencias.

Tipos diferentes de conectores USB (de izquierda a derecha): UC-E6

USB compatible, Mini-B, Tipo B, Tipo A hembra y Tipo A macho.
 Una memoria USB como esta implementará normalmente la clase de
dispositivo de almacenamiento masivo USB.

Compatibilidad y conectores[editar]
El estándar USB específica tolerancias mecánicas relativamente amplias para
sus conectores, intentando maximizar la compatibilidad entre los conectores
fabricados por la compañía, una meta a la que se ha logrado llegar. El estándar
USB, a diferencia de otros estándares también define tamaños para el área
alrededor del conector de un dispositivo, para evitar el bloqueo de un puerto
adyacente por el dispositivo en cuestión.
Las especificaciones USB 1.0, 1.1 y 2.0 definen dos tipos de conectores para
conectar dispositivos al servidor: A y B. Sin embargo, la capa mecánica ha
cambiado en algunos conectores. Por ejemplo, el IBM UltraPort es un conector
USB privado localizado en la parte superior del LCD de los ordenadores
portátiles de IBM. Utiliza un conector mecánico diferente, mientras mantiene las
señales y protocolos característicos del USB. Otros fabricantes de artículos
pequeños han desarrollado también sus medios de conexión pequeños, y ha
aparecido una gran variedad de ellos, algunos de baja calidad.
Una extensión del USB llamada "USB On The Go" (sobre la marcha) permite a
un puerto actuar como servidor o como dispositivo; esto se determina por qué
lado del cable está conectado al aparato. Incluso después de que el cable está
conectado y las unidades se están comunicando, las 2 unidades pueden
"cambiar de papel" bajo el control de un programa. Esta facilidad está
específicamente diseñada para dispositivos como PDA, donde el enlace USB
podría conectarse a un PC como un dispositivo, y conectarse como servidor a
un teclado o ratón. El "USB-On-The-Go" también ha diseñado 3 conectores
pequeños, el mini-A y el mini-B, así que esto debería detener la proliferación de
conectores miniaturizados de entrada.
Conectores tipo A y B[editar]
La especificación clásica del USB contempla varios tamaños y tipos de
conectores compatibles con distintas especificaciones:

 el "estándar" de tamaño mayor, por ejemplo, en dispositivos de Memoria

USB.
 el tamaño "mini" (sobre todo para el extremo del conector B, como en
muchas cámaras digitales)
 el tamaño "micro", en sus variantes USB 1.1/2.0 y USB 3.0 (por ejemplo,
en la mayoría de los teléfonos inteligentes)
 el esquema "versátil USB On-The-Go", en tamaños mini y micro.
A diferencia de otros cables de datos (Ethernet, HDMI, etc), cada extremo de
un cable USB utiliza un tipo de conector diferente; una de tipo A o de tipo B.
Este tipo de diseño fue elegido para evitar las sobrecargas eléctricas y no
dañar el equipo, ya que solo la hembra de tipo A se presenta la carga eléctrica.
Patillaje de los tipos A y B[editar]

Pi
Nombre Color de cable Descripción
n

1 VCC Rojo +5 V

2 D− Blanco Data −

3 D+ Verde Data +

4 GND Negro Tierra

Patillaje de los tipos «mini» y «micro»[editar]

Pi Color de
Nombre Descripción
n cable

1 VCC Rojo +5 V

2 D− Blanco Data −

3 D+ Verde Data +
 Permite la distinción de Micro-A y Micro-B
4 ID Ninguno
 Tipo A: conectado a tierra
 Tipo B: no conectado
5 GND Negro Tierra y retorno o negativo

Almacenamiento masivo USB[editar]

Artículo principal: USB mass storage device class
USB implementa conexiones a dispositivos de almacenamiento usando un
grupo de estándares llamado USB mass storage device class (abreviado en
inglés "MSC" o "UMS"). Este se diseñó inicialmente para memorias ópticas y
magnéticas, pero ahora sirve también para soportar una amplia variedad de
dispositivos, particularmente memorias USB.

Wireless USB[editar]
Wireless USB (normalmente abreviado W-USB o WUSB) es un protocolo de
comunicación inalámbrica por radio con gran ancho de banda que combina la
sencillez de uso de USB con la versatilidad de las redes inalámbricas. Utiliza
como base de radio la plataforma Ultra-WideBand desarrollada por WiMedia
Alliance, que puede lograr tasas de transmisión de hasta 480 Mbit/s (igual que
USB 2.0) en rangos de tres metros y 110 Mbit/s en rangos de diez metros y
opera en los rangos de frecuencia de 3,1 a 10,6 GHz. Actualmente se está en
plena transición y aun no existen muchos dispositivos que incorporen este
protocolo, tanto clientes como anfitriones. Mientras dure este proceso,
mediante los adaptadores y/o cables adecuados se puede convertir un equipo
WUSB en uno USB y viceversa.

Lista de periféricos que es posible conectar a un

puerto USB y USB OTG[editar]
El puerto USB es un estándar que permite la transferencia de información
desde o hacia otro periférico. Esta lista detalla los periféricos que es posible
conectar a un puerto USB. Por orden alfabético.

 Bluetooth USB
 Cámaras de fotos
 Cámaras de video
 Disqueteras externas (3 1/2 pulgadas)
 Discos duros externos
 Grabadoras de DVD externas
 Impresoras USB
 Lector de tarjetas de memoria
 Multifunciones
 Ratones USB
 Teclados USB
  Teléfonos móviles
 Fluo Shoes
 Sintonizadoras de TV USB
 Pendrives
 Módems USB para Banda Ancha Móvil
 Monitores USB
 PDAs
 Reproductor de audio digital
 Reproductor de MP4
 Volantes USB
 Ventiladores USB
 Joysticks USB
 Webcams USB
 Tocadiscos para la transferencia de música
 Tarjetas de video USB
 Tarjetas de sonido USB
 Tarjetas Wifi USB
 Tarjetas de red USB
 Mini altavoces
 Hubs USB o concentradores de puertos USB
 Mini amplificadores USB
 Controladores MIDI

Página PrincipalHardware

Diagrama Data cable Micro-USB +

Otros estándares USB
febrero 08, 201517 Comentarios

 Facebook
 Twitter



Este diagrama le ayudará a reemplazar el puerto de carga de todos los teléfonos
móviles como Samsung S1, S2, S3, S4, etc.
 Micro-USB Data cable Pin out
Red wire = +DC Voltage
Black Wire = Ground --
Green and white = For Data communication
 Inicio

 MTS
02.11.2019
 Diagrama de cableado para cable usb.
Pinout USB
Este artículo proporciona información general sobre el estándar USB, así
como pinoutConector USBpor colores de todo tipo (USB, mini-USB, micro-
USB, USB-3.0).
Conector USB (bus serie universal)  - Este es un bus serie universal, una forma
moderna de conectar dispositivos externos a una computadora personal.
Reemplaza los métodos de conexión utilizados anteriormente (puerto serie y
paralelo, PS / 2, Gameport, etc.) para los tipos habituales de dispositivos
periféricos: impresoras, ratones, teclados, joysticks, cámaras, módems, etc.
Además, este conector le permite organizar el intercambio de datos entre la
computadora y la videocámara, lector de tarjetas, reproductor de MP3, disco
duro externo.

La ventaja del conector USB sobre otros conectores es la capacidad de

conectar dispositivos Plug & Play sin tener que reiniciar la computadora o
instalar manualmente los controladores. Los dispositivos Plug & Play se
pueden conectar mientras la computadora está encendida y en cuestión de
segundos.

Al conectar un nuevo dispositivo, el concentrador (concentrador de cable)

primero recibe un alto nivel en la línea de datos, lo que informa que ha
aparecido un nuevo equipo. Luego siguen los siguientes pasos:

1. El concentrador informa a la computadora host que se ha conectado un

nuevo dispositivo.
2. La computadora host solicita el concentrador en el puerto al que estaba
conectado el dispositivo.
3. Después de recibir una respuesta, la computadora emite un comando
para activar este puerto y realiza un reinicio (reinicio) del bus.
4. El concentrador genera una señal de reinicio (RESET) con una duración
de 10 ms. La corriente de salida del dispositivo es de 100 mA. El dispositivo
ahora está listo para usar y tiene una dirección predeterminada.
La creación de USB es el resultado de la colaboración entre compañías como
Compaq, NEC, Hewlett-Packard, Philips, Intel, Lucent y Microsoft. El estándar
USB estaba destinado a reemplazar el puerto serie RS-232 ampliamente
utilizado. El USB generalmente facilita el trabajo del usuario y tiene mayor
ancho de banda que el puerto serie RS-232. La primera especificación USB se
desarrolló en 1995, como una interfaz universal de bajo costo para conectar
dispositivos externos que no requieren un gran ancho de banda de datos.
Tres versiones de USB
USB 1.1
La versión USB 1.1 fue diseñada para servir a dispositivos periféricos lentos
(baja velocidad) con una velocidad de transferencia de datos de 1.5 Mbps y
 dispositivos rápidos (velocidad completa) con una velocidad de transferencia de
datos de 12 Mbps. USB 1.1, sin embargo, no pudo competir con una interfaz de
alta velocidad, por ejemplo. FireWire de Apple (IEEE 1394) con velocidades de
transferencia de datos de hasta 400 Mbps.

USB 2.0
En 1999, comenzaron a pensar en la segunda generación de USB, que sería
aplicable a dispositivos más complejos (por ejemplo, cámaras de video digital).
Esta nueva versión, denominada USB 2.0, se lanzó en 2000 y proporcionó una
velocidad máxima de hasta 480 Mbps en modo de alta velocidad y mantuvo la
compatibilidad con USB 1.1 (tipo de transferencia de datos: velocidad
completa, baja velocidad).

USB 3.0
La tercera versión (también conocida como Super-speed USB) fue diseñada en
noviembre de 2008, pero probablemente debido a la crisis financiera su
distribución masiva se retrasó hasta 2010. USB 3.0 tiene más de 10 veces la
velocidad en comparación con USB 2.0 (hasta 5 Gb / s). El nuevo desarrollo
tiene 9 cables en lugar de los 4 originales (el bus de datos ya consta de 4
cables), sin embargo, este estándar todavía admite USB 2.0 y proporciona un
menor consumo de energía. Gracias a esto, puede usar cualquier combinación
de dispositivos y puertos USB 2.0 y USB 3.0.

El conector USB tiene 4 pines. El par trenzado (dos cables trenzados juntos)
está conectado a los contactos DATA + y DATA-, y los cables normales están
conectados a los terminales VCC (+5 V) y GND. Luego, todo el cable (los 4
cables) está blindado con papel de aluminio.

A continuación se muestra el pinout (cableado) de todos los tipos de

conectores USB.

Tipos y pinout de conectores USB

Cableado de un cable USB por color:

1. +5 voltios
2. -Datos
3. + Datos
4. General
Pinout del conector USB - Tipo A:

Pinout del conector USB - Tipo B:

Cableado por colores de conector:  mini (mini) y micro
(micro) USB:
1. +5 voltios
2. -Datos
3. + Datos
4. No utilizado / General
5. General
Pinout del conector mini-USB - Tipo A:

Enviado:

Victor Pankov envió un enlace interesante a un artículo que detalla las

características de la colocación de pines de los conectores USB para la carga
correcta de varios dispositivos, porque no es ningún secreto que los
dispositivos a menudo se rehúsan a cargar desde un simple puerto USB de una
unidad o computadora, o se comportan de manera diferente.

La mayoría de los dispositivos modernos (teléfonos móviles, teléfonos

inteligentes, reproductores, libros eléctricos, tabletas, etc.) admiten la carga a
través del miniconector / micro USB. Puede haber varias opciones de conexión:

El dispositivo se puede cargar desde una PC a través de un cable de datos

estándar. Por lo general, este es un cable USB_AM-USB_BM_mini / micro. Si
se requiere una carga de más de 0.5 A para cargar el dispositivo (este es el
máximo que puede hacer USB 2.0), entonces el tiempo de carga puede ser
dolorosamente largo, hasta el infinito. El puerto USB 3.0 (uno azul) ya produce
0.9 A, pero esto puede no parecer suficiente para nadie.
A través del mismo cable de datos, su dispositivo puede cargarse desde un
cargador nativo (red o automóvil), equipado con una toma USB-AF de 4 pines,
como en una computadora. Por supuesto, esto ya no es un puerto USB real. El
enchufe del cargador solo produce aproximadamente 5 V entre los 1 y 4 pines
del enchufe de 4 pines (más en el pin No. 1, menos en el pin No. 4). Bueno,
incluso entre diferentes contactos del zócalo, se pueden instalar todo tipo de
puentes y resistencias. Por qué Esta brujería se describirá a continuación.

El dispositivo se puede conectar a un cargador externo o casero que

proporciona 5 voltios. Y aquí comienza la diversión ...

Cuando intenta cargar desde el cargador de otra persona con una salida USB,
su dispositivo puede negarse a cargar con el pretexto de que el cargador
supuestamente no es adecuado para él. La respuesta es que muchos teléfonos
/ teléfonos inteligentes "miran" cómo se desconectan los cables Data + y Data-,
y si al dispositivo no le gusta algo, esta memoria será rechazada.

Nokia, Philips, LG, Samsung, HTC  y muchos otros teléfonos solo reconocen
el cargador si los contactos Data + y Data- (segundo y tercero) están en
cortocircuito. Puede cortocircuitarlos en la toma USB_AF del cargador y cargar
tranquilamente su teléfono a través de un cable de datos estándar.
Si el cargador ya tiene un cable de salida (en lugar de un conector de salida) y
necesita soldar el enchufe mini / micro USB, no olvide conectar los 2 y 3 pines
en el mini / micro USB. En este caso, más soldadura a 1 contacto, y menos - a
la 5ta (última).
En Iphoneen general, existen algunos requisitos ocultos para cambiar la toma
del cargador: los contactos Data + (2) y Data- (3) deben conectarse al contacto
GND (4) a través de resistencias de 49.9 kΩ, y al contacto + 5V a través de
resistencias de 75 kΩ.
Motorola"Requiere" una resistencia interna de 200 kΩ de 4 y 5 pines del
conector USB micro-BM. Sin una resistencia, el dispositivo no se carga hasta la
victoria completa.
Para cobrar Samsung Galaxy  Se debe instalar una resistencia de 200 kOhm
entre 4 y 5 pines y un puente entre 2 y 3 pines en el enchufe USB micro-BM.
Para una carga más completa y humana de la tableta Samsung Galaxy
Tab recomendamos otro esquema: dos resistencias: 33 kOhm entre +5 y el
puente D-D +; 10 kΩ entre GND y el puente D-D +.
Aparato E-ten  (Raccoon) no está interesado en el estado de estos contactos y
admitirá incluso un cargador simple. Pero tiene un requisito interesante para un
cable de carga: el Raccoon solo se carga si los contactos 4 y 5 están en corto
en el enchufe mini-USB.
Si no desea molestarse con un soldador, puede comprar un cable USB-OTG:
en su conector mini-USB, los pines 4 y 5 ya están cerrados. Pero aún necesita
un adaptador USB AM-AM, es decir, "papá" - "papá".
El cargador para automóvil Ginzzu GR-4415U, que afirma ser universal, y sus
análogos están equipados con dos enchufes de salida: HTC / Samsung y Apple
o iPhone. El pinout de estos nidos se muestra a continuación.
Garmin requiere un cable de datos especial para alimentar o cargar el Garmin.
Solo para alimentar el navegador a través del cable de datos, debe hacer un
cortocircuito de 4 y 5 pines en el conector mini-USB. Para recargar, debe
conectar 4 y 5 contactos a través de una resistencia de 18 kOhm:
Entonces, si desea convertir un cargador normal en un cargador USB para su
teléfono:

Asegúrese de que el dispositivo suministre aproximadamente 5 voltios de

voltaje de CC

Averigüe si esta memoria es capaz de producir una corriente de al menos 500

mA

Realice los cambios necesarios en la conmutación de la toma USB-AF o la

clavija mini-micro USB

El pinout del cable USB se refiere a la descripción del dispositivo de bus serie
interno. Este dispositivo se utiliza para transferir datos y cargar baterías de
cualquier dispositivo electrónico: teléfonos móviles, reproductores,
computadoras portátiles, tabletas, grabadoras y otros dispositivos.

La realización de un pinout de alta calidad requiere conocimiento y la

capacidad de leer circuitos, orientación en tipos y tipos de conexiones, debe
conocer la clasificación de los cables, sus colores y propósito. El
funcionamiento prolongado e ininterrumpido del cable se garantiza mediante la
conexión correcta de los cables de 2 conectores. USB  y mini USB.

Tipos de conectores USB, las principales diferencias

y características
El bus serie universal se presenta en 3 versiones: USB 1.1, USB 2.0 y USB 3.0.
Las dos primeras especificaciones son totalmente compatibles, el bus 3.0 tiene
una combinación parcial.

USB 1.1 es la primera versión del dispositivo utilizado para la transferencia de

datos. La especificación se usa solo por compatibilidad, ya que 2 modos de
operación para la transmisión de datos ( Baja velocidad y velocidad completa)
tienen un tipo de cambio de información bajo. El modo de baja velocidad con
una velocidad de transferencia de datos de 10-1500 Kbps se usa para
joysticks, ratones y teclados. La velocidad máxima está involucrada en
dispositivos de audio y video.
En USB 2.0, se ha agregado un tercer modo de operación: alta velocidad para
conectar dispositivos de almacenamiento de información y dispositivos de video
de una organización superior. El conector tiene la etiqueta HI-SPEED en el
logotipo. La velocidad de intercambio de información en este modo es de 480
Mb / s, lo que equivale a la velocidad de copia de 48 MB / s.

En la práctica, debido al diseño e implementación del protocolo, el rendimiento

de la segunda versión resultó ser inferior al declarado y asciende a 30-35 MB /
s. Los cables y conectores de las especificaciones para el bus universal 1.1 y la
segunda generación tienen la misma configuración.
El bus universal de tercera generación admite 5 Gb / s, igual a una velocidad
de copia de 500 MB / s. Está disponible en azul, lo que facilita determinar si los
enchufes y las tomas pertenecen a un modelo avanzado. La corriente en el bus
3.0 ha aumentado de 500 mA a 900 mA. Esta característica permite no usar
fuentes de alimentación separadas para dispositivos periféricos, sino usar el
bus 3.0 para alimentarlos.

La compatibilidad de las especificaciones 2.0 y 3.0 se implementa

parcialmente.

Clasificación y Pinout
En las descripciones y notación en las tablas de conectores del USB, se asume
por defecto que la vista se muestra desde el lado externo y operativo. Si se
proporciona una vista desde el lado de montaje, esto se especifica en la
descripción. En el circuito, los elementos aislantes del conector están marcados
en gris claro, las partes metálicas en gris oscuro, las cavidades están indicadas
en blanco.

A pesar de que el bus serie se llama universal, está representado por 2 tipos.
Realizan diversas funciones y proporcionan compatibilidad con dispositivos con
funciones avanzadas.

El tipo A incluye fuentes de alimentación activas ( computadora host), para

escribir B - equipo pasivo conectado ( escáner de impresora) Todas las ranuras
y conectores de bus de segunda generación y la versión 3.0 Tipo A están
diseñados para trabajar juntos. El conector de receptáculo de bus Tipo B de
tercera generación es más grande de lo que se necesita para un enchufe Tipo
B 2.0, por lo que un dispositivo con un conector de bus universal Tipo B 2.0 se
conecta usando solo un cable USB 2.0. El equipo externo con conectores 3.0
Tipo B está conectado con ambos tipos de cables.
 Los conectores tipo B clásicos no son adecuados para conectar equipos
electrónicos pequeños. La conexión de tabletas, tecnología digital, teléfonos
móviles se lleva a cabo utilizando conectores mini-USB en miniatura y su
modificación mejorada de Micro-USB. Estos conectores tienen tamaños más
pequeños de enchufes y enchufes.

La última modificación de los conectores USB es de tipo C. Este diseño tiene

los mismos conectores en ambos extremos del cable, se caracteriza por una
transferencia de datos más rápida y una mayor potencia.

Pinout USB 2.0 tipo A y B

Los conectores clásicos contienen 4 tipos de contactos, en mini y
microformatos: 5 contactos. Colores de cable en cable USB 2.0:

 + 5V ( vbus rojo), voltaje 5 V, intensidad de corriente máxima 0,5 A,

destinado a la fuente de alimentación;
 D- ( blanco) Datos-;
 D + ( verde) Datos +;
 GND ( negro), voltaje 0 V, se utiliza para la conexión a tierra.

Para mini formato: mini-USB y micro-USB:

1. VBUS rojo (+), voltaje 5 V, corriente 0.5 A.

2. Blanco (-), D-.
3. Verde (+), D +.
4. ID: para el tipo A, corto a GND, para mantener la función OTG, pero
para el tipo B no lo use.
5. GND negro, voltaje 0 V, utilizado para la conexión a tierra.
La mayoría de los cables tienen un cable blindado, no tiene aislamiento, se usa
como pantalla. No está marcado y no se le asigna un número. El bus universal
tiene 2 tipos de conectores. Están denotados por M ( hombre) y F ( hembra)
Conector M ( papa) se llama enchufe, se inserta, el conector F ( mamá) se
llama nido, se inserta en él.

USB 3.0 pinout tipos A y B

La versión 3.0 del bus tiene una conexión de 10 o 9 cables. Se usan 9 pines si
falta el cable de blindaje. Los contactos se colocan de modo que se puedan
conectar dispositivos de modificaciones anteriores.

Cableado USB 3.0:

 A - enchufe;
 B es un nido;
 1, 2, 3, 4: los contactos que coinciden con el pinout de los contactos en
la especificación 2.0 tienen la misma gama de colores;
 5, 6, los contactos para la transmisión de datos a través del protocolo
SUPER_SPEED se designan SS_TX- y SS_TX +, respectivamente;
 7 - Conexión a tierra GND;
 8, 9 - contactos de cables para recibir datos de acuerdo con el protocolo
SUPER_SPEED, designación de pin: SS_RX- y SS_RX +.
Pinout micro-USB
El cable micro-USB tiene conectores con 5 pads. Se les suministra un cable de
montaje separado en aislamiento del color deseado. Para que el enchufe
encaje con precisión y firmeza en el zócalo, la parte superior de protección
tiene un chaflán especial. Los contactos micro-USB están numerados del 1 al 5
y se leen de derecha a izquierda.

Los pines de los conectores micro y mini-USB son idénticos, se presentan en la

tabla:

El cable blindado no está soldado a ningún contacto.

Pinout mini-USB
Los conectores Mini-A y Mini-B aparecieron en el mercado en 2000, utilizando
el estándar USB 2.0. Hasta la fecha, poco uso debido a la aparición de
modificaciones más avanzadas. Fueron reemplazados por micro-conectores y
modelos USB del tipo C. Los mini conectores usan 4 cables blindados y una
función de identificación. Se utilizan 2 cables para la fuente de alimentación:
fuente de +5 V y tierra GND. 2 cables para recibir y enviar señales de datos
 diferenciales se denotan con D + y D-pin. Las señales de datos + y datos se
transmiten por. D + y D-siempre trabajan juntos; no son compuestos simples
separados.

Los conectores USB usan 2 tipos de cables:

 blindado, 28 AWG retorcido, potencia 28 AWG o 20 AWG sin torcer;

 sin blindaje, 28 AWG sin torcer, potencia 28 AWG o 20 AWG sin torcer.

La longitud del cable depende de la potencia:

 28 - 0,81 m;
 26 - 1,31 m;
 24 - 2,08 m;
 22 - 3,33 m;
 20 - 5 m.
Muchos fabricantes de tecnología digital desarrollan y empaquetan sus
productos con conectores de una configuración diferente. Esto puede causar
dificultades para cargar un teléfono móvil u otros dispositivos.
 La interfaz USB comenzó a usarse ampliamente hace unos 20 años, para ser
precisos, desde la primavera de 1997. Fue entonces cuando el bus serie
universal fue un hardware implementado en muchas placas base de PC.
Por el momento, este tipo de conexión periférica a una PC es el estándar. Hubo
versiones que permitieron aumentar significativamente la velocidad del
intercambio de datos, aparecieron nuevos tipos de conectores. Tratemos de
descubrir el pinout de los tipos estándar de conexiones.

 Lea también la reseña y sus convertidores.

Clasificación de conector USB

Los conectores generalmente se clasifican por tipo, solo hay dos de ellos:

R: se trata de un enchufe conectado a la toma "madre", instalada en la placa

del sistema de una PC o concentrador USB. Usando este tipo de conexión,
conecta una unidad flash USB, teclado, mouse, etc. Estas conexiones son
compatibles entre la versión inicial y la segunda generación. Con la última
modificación, la compatibilidad es parcial, es decir, los dispositivos y cables de
versiones anteriores se pueden conectar a los conectores de tercera
generación, pero no al revés.
B - enchufe para conectar a un enchufe instalado en un dispositivo periférico,
como una impresora. Las dimensiones del tipo B clásico no permiten que se
use para conectar dispositivos de pequeño tamaño (por ejemplo, tabletas,
teléfonos móviles, cámaras digitales, etc.). Para corregir la situación, se
adoptaron dos modificaciones estándar reducidas de tipo B: mini y micro USB.
Tenga en cuenta que dichos convectores solo son compatibles entre las
primeras modificaciones.

Además, hay extensores para los puertos de esta interfaz. Se instala un

enchufe tipo A en un extremo, y un enchufe debajo se instala en el otro
extremo, es decir, de hecho, una conexión "madre" - "padre". Tales cables
pueden ser muy útiles, por ejemplo, para conectar una unidad flash USB sin
subir por debajo de la mesa a la unidad del sistema.
Pinout USB 2.0
Dado que los enchufes y enchufes de las versiones anteriores 1.1 y 2.0 no son
físicamente diferentes entre sí, daremos el cableado de este último. A
continuación se muestra un dibujo del cableado del enchufe y la toma del
conector Tipo A:
 Designaciones:
 A es el nido.
 B - enchufe.
 1 - fuente de alimentación + 5.0 V.
 2 y 3 cables de señal.
 4 - masa.
En la figura, la coloración de contacto viene dada por los colores del cable y
corresponde a la especificación aceptada.
 Esquema
Ahora considere el cableado del zócalo clásico B.
 Designaciones:
 A - enchufe conectado a la toma en dispositivos periféricos.
 B - zócalo en el dispositivo periférico.
 1 - contacto de potencia (+5 V).
 2 y 3 - contactos de señal.
 4 - cable de contacto "tierra".
Los colores de los contactos corresponden al color aceptado de los cables en
el cable.

Pinout USB 3.0 (tipos A y B)

En la tercera generación, los dispositivos periféricos se conectan a través de 10
(9, si no hay trenza de blindaje), respectivamente, el número de contactos
también aumenta. Sin embargo, están dispuestos de tal manera que es posible
conectar dispositivos de las primeras generaciones. Es decir, los contactos
+5.0 V, GND, D + y D- se encuentran como en la versión anterior. El cableado
de un enchufe tipo A se muestra en la figura a continuación.
 Designaciones:
 A es el enchufe.
 En - un nido.
 1, 2, 3, 4: los conectores se corresponden completamente con el pinout
del enchufe para USB 2.0 tipo B, los colores de los cables también coinciden.
 5 (SS_TX-) y 6 (SS_TX +) conectores para cables de transmisión de
datos utilizando el protocolo SUPER_SPEED.
 7 - tierra (GND) para cables de señal.
 8 (SS_RX-) y 9 (SS_RX +) conectores para cables de recepción de
datos utilizando el protocolo SUPER_SPEED.
Los colores en la figura corresponden a los generalmente aceptados para este
estándar.
Como se mencionó anteriormente, se puede insertar un enchufe anterior en el
zócalo de este puerto, respectivamente, se reducirá el rendimiento. En cuanto
al tapón de la tercera generación del neumático universal, es imposible pegarlo
en las ranuras del lanzamiento anticipado.

 También te puede interesar cómo Seagate

Ahora considere el pinout para USB 3.0 tipo B. A diferencia de la vista anterior,
este zócalo no es compatible con ningún enchufe de versiones anteriores.
 Designaciones:
 A y B son enchufes y enchufes, respectivamente.
 Las firmas digitales a los contactos corresponden a la descripción de la
figura anterior.
 El color es lo más cercano posible a la marca de color de los cables en
el cable.

Pinout micro USB

Para comenzar, le damos el cableado para esta especificación:
 Como se puede ver en la figura, esta es una conexión de 5 pines. Tanto el
enchufe (A) como el enchufe (B) tienen cuatro contactos. Su propósito, la
designación digital y de color cumple con el estándar aceptado, que se dio
anteriormente.

Descripción del conector micro USB 3.0

Para esta conexión, se utiliza un conector de 10 pines. De hecho, consta de
dos partes con 5 pines cada una, y una de ellas corresponde totalmente a la
versión anterior de la interfaz. Tal implementación es algo incomprensible,
especialmente dada la incompatibilidad de estos tipos. Probablemente, los
desarrolladores planearon hacer posible trabajar con conectores de
modificaciones tempranas, pero posteriormente abandonaron esta idea o aún
no la han implementado.

La figura muestra el pinout del enchufe (A) y la apariencia del conector micro
USB (B).
Los contactos del 1 al 5 corresponden totalmente al micro conector de la
segunda generación. El propósito de los otros contactos es el siguiente:

 6 y 7: transmisión de datos mediante un protocolo de alta velocidad

(SS_TX- y SS_TX +, respectivamente).
 8 - tierra para canales de información de alta velocidad.
 9 y 10: recepción de datos mediante un protocolo de alta velocidad
(SS_RX- y SS_RX +, respectivamente).

Pinout mini conector USB

Esta opción de conexión se usa solo en versiones anteriores de la interfaz; en
la tercera generación, este tipo no se usa.
Como puede ver, el cableado del enchufe y el zócalo es casi idéntico al micro
USB, respectivamente, el esquema de color de los cables y los números de pin
también coinciden. En realidad, las diferencias son solo en forma y tamaño.
En este artículo hemos citado solo los tipos estándar de conexiones, muchos
fabricantes de tecnología digital practican la implementación de sus
estándares, allí puede encontrar conectores de 7 pines, 8 pines, etc. Esto
presenta ciertas dificultades, especialmente cuando se trata de encontrar un
cargador para un teléfono móvil.

Video sobre la reparación de cables USB, soldaduras de USB mini y micro

enchufes USB:
Un conector de tipo USB se usa ampliamente como un conector de interfaz
para electrodomésticos, y también penetra activamente en el campo
profesional. Proporciona intercambio de información entre varios dispositivos
electrónicos modernos, así como la fuente de alimentación remota de
dispositivos terminales de baja potencia.

Los cables de interfaz con conectores USB se venden ampliamente. En la

práctica, existe la necesidad de un cable de conexión casero de esta variedad,
que reemplace un cable de compra fallido o simplemente perdido, que
proporcione la longitud necesaria o surja la necesidad de un adaptador entre
puertos USB de diferentes tipos.

Características del conector USB

En total, se estandarizan tres versiones principales de interfaces USB, cada
una de las cuales proporcionó un aumento en la velocidad del volumen de
información y un aumento en la funcionalidad. Al mismo tiempo, teniendo en
cuenta la expansión de las áreas de aplicación, el factor de forma de las
horquillas cambió.

La capacidad de conectar un cable al dispositivo automáticamente significa la

compatibilidad de los dispositivos conectados entre sí.

Los enchufes USB tienen un factor de forma completo, mini y micro. Siempre
se incluye un enchufe de tipo A en el dispositivo central, un enchufe de tipo B
está destinado al servicio del dispositivo periférico. Además, los enchufes se
dividen en tipo M (del enchufe macho inglés) y F (del enchufe hembra inglés).

Cableado de cable usb por color

PinoutConector USB  difiere en que en los cables de interfaz de la versión 2
se usan cuatro cables (opciones mini y micro - 5 cables), mientras que en la
versión 3 el número de cables se incrementa a nueve.
Cableado del conector USBfacilitado por el hecho de que los cables del cable
estándar tienen asignados ciertos colores, como se muestra en la tabla a
continuación.
Número de
cable USB2 USB3
1 rojo (más potencia) rojo (más potencia)
2 blanco (datos) blanco (datos)
3 verde (datos) verde (datos)
4 negro (potencia cero o común)
5 — azul (USB3 - transferencia)
6 — amarillo (USB3 - transferencia)
7 — la tierra
8 — púrpura (USB3-recepción)
9 — naranja (USB3-recepción)
El quinto cable en los conectores mini y micro tipo B no se utiliza, y en los
conectores tipo A está en cortocircuito al cable GND.

El cable de drenaje de la pantalla (si está equipado) no asigna un número

separado.

En la figura siguiente se muestra un resumen de la distribución de cables de las

interfaces USB de la versión 2 en los contactos de los enchufes de varios tipos.
cableado de cable usb por color

Pinout USB 3.0

Para la versión 3 de USB, la distribución de los cables se muestra en la figura a
continuación.
cable USB 3.0 por color

En la fabricación del cable, los cables y pantallas individuales se sueldan a los

contactos correspondientes de los enchufes.

Artículos populares

¿Qué potencia es pulsada tpi 4?

                                                  Un destornillador o un taladro inalámbrico es una
herramienta muy conveniente, pero también hay un ...

22.11.2019

Cómo obtener un voltaje personalizado

                                                  En la mayoría de los dispositivos electrónicos, todos los
voltajes son relativamente estándar: 3V, 5V, ...

22.11.2019
 Fuente de alimentación de 12 a 3 voltios. Unidad de fuente de alimentación.
Fuente de alimentación del transformador en KT808
                                                  Cómo ensamblar una fuente de alimentación simple y una
potente fuente de voltaje usted mismo. A veces tienes que ...

22.11.2019
 Datos de contacto
 Mapa del sitio
© 2020 squeak.ru - Directorio en línea del suscriptor
