ESTANDAR DE COMISIONAMIENTO Y PONCHADO DE ALARMAS

EQUIPO TP48200A-HX09A5
El acceso al SMU02B Huawei, es por medio de Internet Explorer.
La direccion por defecto del equipo es la 192.168.0.10 (LAPTOP 192.168.0.18 /24)

El usuario es : admin
Contrasena es: Changeme

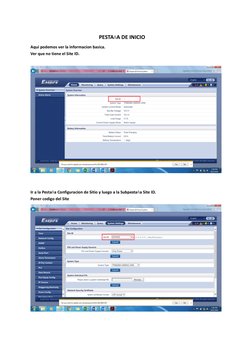

PESTAñA DE INICIO
Aqui podemos ver la informacion basica.
Ver que no tiene el Site ID.

Ir a la Pestaña Configuracion de Sitio y luego a la Subpestaña Site ID.


Poner codigo del Site

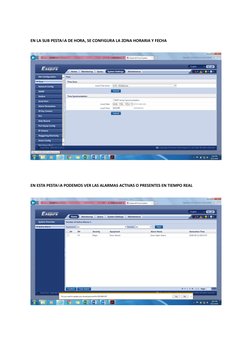

EN LA SUB PESTAñA DE HORA, SE CONFIGURA LA ZONA HORARIA Y FECHA

EN ESTA PESTAñA PODEMOS VER LAS ALARMAS ACTIVAS O PRESENTES EN TIEMPO REAL

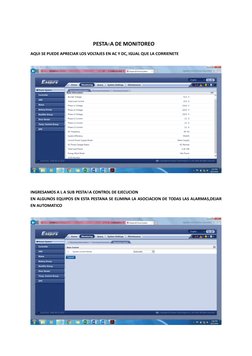

PESTAñA DE MONITOREO
AQUI SE PUEDE APRECIAR LOS VOLTAJES EN AC Y DC, IGUAL QUE LA CORRIENETE

INGRESAMOS A L A SUB PESTAñA CONTROL DE EJECUCION


EN ALGUNOS EQUIPOS EN ESTA PESTANA SE ELIMINA LA ASOCIACION DE TODAS LAS ALARMAS,DEJAR
EN AUTOMATICO
INGRESAMOS A LA PESTAñA MAINS, LUEGO A LA SUB PESTAñA PARAMETROS DE EJECUCION
AQUI SE CONFIGURA EL MODELO DE TENSION QUE INGRESA

ESTA PESTAñA QUEDARIA IGUAL, PARAMETROS DE EJECUCUION


EN ESTA PESTAñA DE LA TARJETA SE VE QUE LOS CONTACTOS ESTAN ABIERTOS,SE DEJA IGUAL

EN ESTA PESTAñA PARAMETROS DE EJECUCION SE ENTRA A SUB PESTAñA, PARAMETROS DE CONTACTO


SECO, SE ABREN TODAS LAS ALARMAS

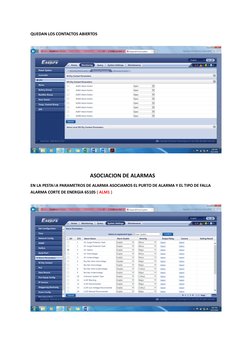

QUEDAN LOS CONTACTOS ABIERTOS

ASOCIACION DE ALARMAS
EN LA PESTAñA PARAMETROS DE ALARMA ASOCIAMOS EL PURTO DE ALARMA Y EL TIPO DE FALLA
ALARMA CORTE DE ENERGIA 65105 ( ALM1 )

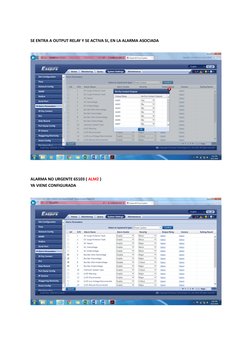

SE ENTRA A OUTPUT RELAY Y SE ACTIVA SI, EN LA ALARMA ASOCIADA

ALARMA NO URGENTE 65103 ( ALM2 )


YA VIENE CONFIGURADA

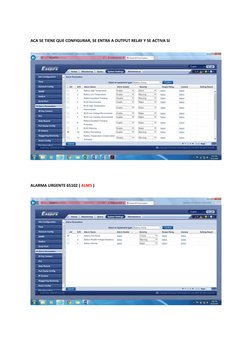

ACA SE TIENE QUE CONFIGURAR, SE ENTRA A OUTPUT RELAY Y SE ACTIVA SI

ALARMA URGENTE 65102 ( ALM5 )

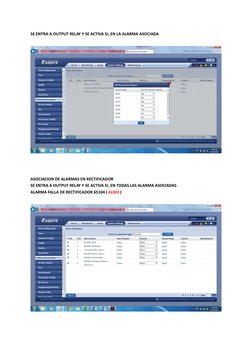

SE ENTRA A OUTPUT RELAY Y SE ACTIVA SI, EN LA ALARMA ASOCIADA

ASOCIACION DE ALARMAS EN RECTIFICADOR


SE ENTRA A OUTPUT RELAY Y SE ACTIVA SI, EN TODAS LAS ALARMA ASOCIADAS
ALARMA FALLA DE RECTIFICADOR 65104 ( ALM3 )
SE ENTRA A OUTPUT RELAY Y SE ACTIVA SI, HAY QUE ASOCIARLAS CON FALLA DE RECTIFICADOR

ASOCIACION DE ALARMA DE ALTA TEMPERATURA EN GABINETE


ESTA YA VIENE HABILITADA
ALARMA ALTA TEMPERATURA 65106 ( ALM6 )
EN ESTA PESTANA SE ASOCIA LA ALARMA DE TEMPERATURA ( Temp.Control.Group)
ESTA ALARMA YA VIENE HABILITADA
ALARMA SENSOR DE PUERTA 65101 ( ALM7 )

ASOCIACION DE FALLA DE AIRE ACONDICIONADO.


ALARMA FALLA AIRE ACONDICIONADO 65107 ( ALM8 )
SE ENTRA A OUTPUT RELAY Y SE ACTIVA SI, EN LA ALARMA ASOCIADA
EN LA PESTANA CONFIGURACION DE ALARMAS
AL FINAL TODO DEBERIA QUEDAR ASI
