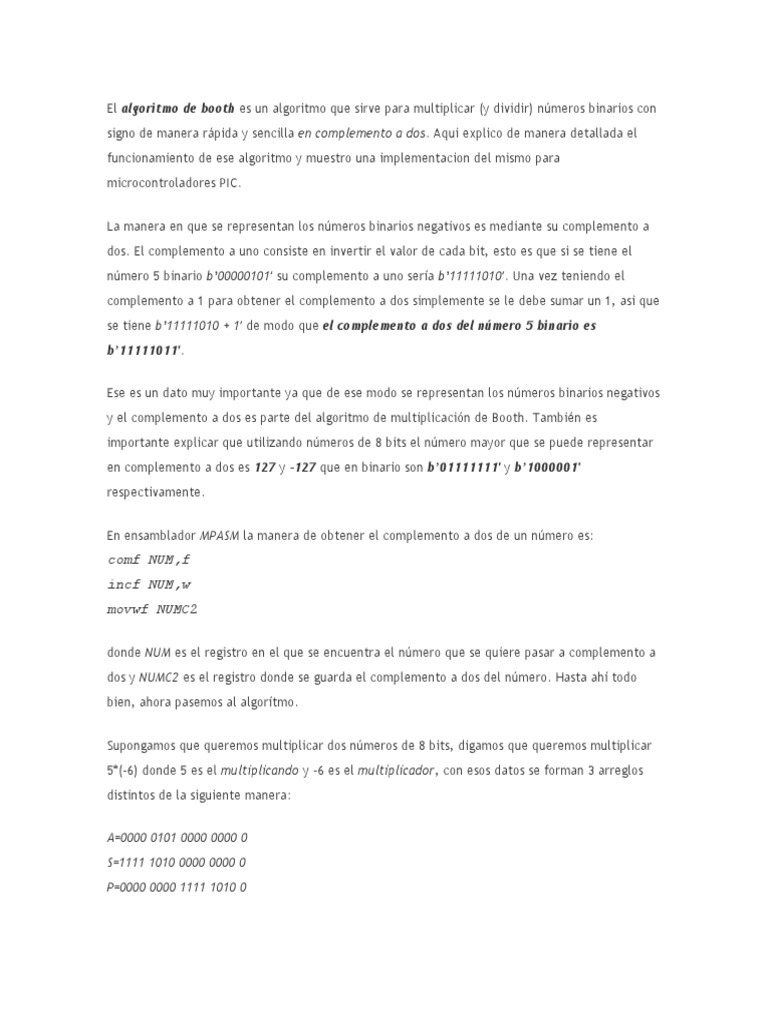

signo de manera rápida y sencilla en complemento a dos. Aqui explico de manera detallada el
funcionamiento de ese algoritmo y muestro una implementacion del mismo para
microcontroladores PIC.
Ese es un dato muy importante ya que de ese modo se representan los números binarios negativos
y el complemento a dos es parte del algoritmo de multiplicación de Booth. También es
importante explicar que utilizando números de 8 bits el número mayor que se puede representar
en complemento a dos es 127 y -127 que en binario son b’01111111′ y b’1000001′
respectivamente.
donde NUM es el registro en el que se encuentra el número que se quiere pasar a complemento a
dos y NUMC2 es el registro donde se guarda el complemento a dos del número. Hasta ahí todo
bien, ahora pasemos al algorítmo.
Supongamos que queremos multiplicar dos números de 8 bits, digamos que queremos multiplicar
5*(-6) donde 5 es el multiplicando y -6 es el multiplicador, con esos datos se forman 3 arreglos
distintos de la siguiente manera:
El byte superior de S está formado por el complemento a dos del multiplicando, el siguiente
byte al igual que el caso anterior se forma con ceros y al final se agrega un bit extra que es 0.
El byte superior de P está formado por ceros, el siguiente byte es el valor del multiplicador y
por ultimo se tiene el bit extra.
Se puede observar que los tres números formados son de 17 bits cuando los números que se van a
multiplicar son de 8 de modo que los números formados siempre serán de N+1 bits, siendo N el
número de bits de los factores.
Sigamos entonces. Este algorítmo consiste en comparar los últimos dos digitos del número P y
dependiendo de el caso que sea realizar un suma o no realizar ninguna acción. Luego de
evaluar cada caso se debe realizar un corrimiento a la derecha, manteniendo el valor del bit
más significativo y desechando el valor del bit menos significativo. Los cuatro casos que se
tienen se pueden ver en la siguiente tabla:
Veamos el algoritmo paso a paso usando los numeros A, S y P de arriba. Primero tenemos el
numero P original:
Se comparan los ultimos dos digitos [0 0] con los cuatro casos posibles y se ve que no se debe
realizar ninguna accion por lo que en la primer iteracion simplemente se realiza un corrimiento a
la derecha:
1.
0000 0000 0111 110[1 0] ->
Ahora los ultimos dos digitos [1 0] indican que se debe realizar la suma P=P+S y despues el
corrimiento a la derecha:
2.
1111 1011 0111 110[1 0] P=P+S
1111 1101 1011 111[0 1] ->
Despues del corrimiento los ultimos dos digitos son [0 1] por lo que se debe realizar la suma
P=P+A y despues el corrimiento a la derecha:
3.
0000 0010 1011 111[0 1] P=P+A
0000 0001 0101 111[1 0] ->
Ahora los ultimos dos digitos son [1 0], se realiza la suma P=P+S y despues el corrimiento a la
derecha:
4.
1111 1100 0101 111[1 0] P=P+S
1111 1110 0010 111[1 1] ->
Los ultimos dos digitos [1 1] al igual que cuando fueron [0 0] indican que solo se debe realizar el
corrimiento a la derecha:
5.
1111 1111 0001 011[1 1] ->
Cabe mencionar que el numero de iteraciones que realiza el algoritmo es igual N, que es el
numero de bits de los factores y el resultado final es igual a 2N, en este caso se multiplican
factores de 8 bits por lo que el resultado final es de 16.
Esta es la manera en la que funciona el algoritmo. Solamente hay que tener en cuenta que al
realizar los corrimientos a la derecha se debe mantener siempre el bit mas significativo, esto es
que si se tiene ’1101′ y se realiza el corrimiento el resultado sera ’1110′ y no ’0110′.
Aplicando los pasos que acabo de explicar realice una implementacion del algoritmo de Booth
para la multiplicacion en MPASM para realizar multiplicaciones de numeros signados de 8 bits en
microcontroladores PIC 16F.
El algoritmo implementado sigue los mismos pasos descritos, compara los ultimos dos digitos del
factor P y realiza alguna de las acciones posibles para despues llevar acabo el corrimiento. Como
mencione en un principio el algoritmo solo puede multiplicar numeros que van del -127 al 127 y
el resultado lo da a traves de los registros RESULTADOH:RESULTADOL.
Para poder utilizar esta rutina (multibooth) se deben declarar los registros A1, A2, A3, S1, S2, S3,
P1, P2, P3, MULTIPLICANDO, MULTIPLICADOR, RESULTADOH, RESULTADOL y CONT.
Una vez explicado el algoritmo creo que no hay necesidad de explicar la implementacion de la
rutina aunque si asi fuera siempre estan los comentarios para exponer y aclarar las dudas.
